第9章施工测量

第9章施工测量
•二、施工高程控制网的建立
建筑场地较大时，一般将高程控制网分两级布设，可分为：首级网和加密网。两级网相应水准点为基本水准点和施工水准点。首级网一般采用三、四等水准测量方法。
第9章施工测量
基本水准点。
• 一般建筑场地埋设2~3个，按三、四等水准测量要求，将其布设成闭合水准路线，其位置应设在不受施工影响之处。
•最终放样点位
•A
•B’ •B •B
〞
第9章施工测量
三、全站仪或测距仪的跟踪测量法
利用全站仪跟踪测距与放样测量的功能。
第9章施工测量
9.2 点的平面位置放样
平面位置放样
根据已布设好的控制点的坐标和待测设点的坐标，反算出测设数据，即控制点和待测设点之间的水平距离和水平角，再利用上述测设方法标定出设计点位。
第9章施工测量
2、极坐标法放样
•
(1) 计算放样数据β和S（以1点为例）：
(2) β和S的放样。
•B
•1 •D
1
•β1 • •β
2
•2
•D2
•A
•
第9章施工测量
3、角度交会法放样
在2个控制点上分别安置经纬仪，根据相应的水平角测设出相应的方向，根据两个方向交会定出点位。此法适用于测设点离控制点较远或量距有困难的情况。
第9章施工测量
•二、施工平面控制网
• 1、施工坐标系与测量坐标系的换算
• 设xoy为测量坐标系，x'o'y'为施工坐标系，已知P点的施工坐标为（ x'P 、 y'P ），则可按下式换算为测量坐标（xP，yP）：
•x
•x
'

工程测量施工测量基本知识课件.

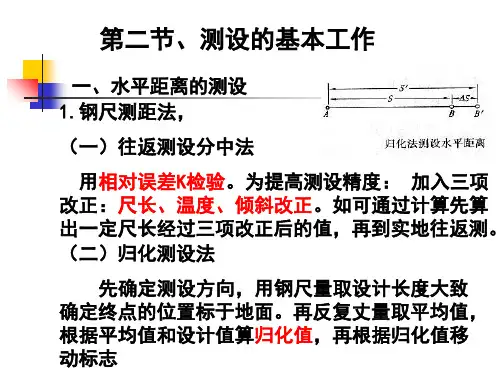

• 求：终点位置 • 方法一：钢尺测设法 • （1）一般方法：经纬仪定线，钢尺量D设，插下测钎或吊锤球，定终点B′，往返丈量AB′,若相对误差在限差范围内，取平均值 D′, 并将端点 B′改正，确定B点最终位置。
D′
A △D＝D-D′ B´
B
２．精确测设方法步骤：１）利用一般方法，测设出已知水平距离Ｄ，定出终点；２）利用水准仪测得起终点之间的高差；３）利用下式计算出实地应测设的距离；Ｌ＝Ｄ－（ΔＬd+ ΔＬt+ ΔＬh) ΔＬd：尺长改正数 ΔＬt：温度改正数 ΔＬh：高差改正数４）利用经纬仪定向，使用检定过的钢尺，根据计算出Ｌ，实地标定出已知水平距离Ｄ．
h2 1.2672 Lh 0.033m 2D0 2 28
L 28 0.004 0.0015 0.033 28.030m
测没时可在AC方向用钢尺实量28.030m，定出B点，则AB的水平距离正好为28m。
二电磁波测距仪测设法
安置电磁波测距仪于A点，反光棱镜在已知方向上前后移动，使仪器显示值略大于测设的距离，定出B′点。在点B′安置反光棱镜，测出竖直角α及斜距L（测设精度要求较高时应加测气象改正数），计算水平距离求出D′与应测设的水平距离 D之差。根据ΔD的符号在实地用钢尺沿测设方向将B′改正至 B点，并用木桩标定其点位。
B
反光棱镜
测距仪
A
为了检核，应将反光镜安置于B点，再实测AB距离，其差值应在限差之内，否则应再次进行改正，直至符合限差为止。
测设已知水平角
后视点

已知：（地面、图面）角顶点、测站点一个已知方向（图面）水平角值β 求：另一方向（1）一般方法：正倒镜分中设AB为地面上已有方向，在A 待求点点安置经纬仪，以盘左位置瞄准 C B点，置水平度盘读数为L。 C 转动照准部使水平度盘读数恰好为L+β值，在视线方向定出C’点。然后用盘右位置，重复上述步骤定出C”点，取C’和C”中点C，则∠BAC即为测设的β角。

施工现场测量步骤PPT课件

D ()
206256
后视A
例：已知OP’=100.00米，设计值=40，
设测得’=395920，计算
修正值PP’。
解：=-′=40
’
PP′﹦100×40／206265 ≈ 0.0194m
测站O
D
≈19mm
P
得：点位修正值为19mm(向外)， PP′⊥OP′
2021
12
三.高程的测设
根据给定点位的设计高程——H设利用附近的水准点——H水在点位上标定出设计高程的位置。
§8.1 施工测量概述 §8.2 测设的基本工作 §8.3 测设平面点位的方法
2021
2
§8.1 施工测量概述
1.定义：在施工阶段所进行的测量工作
测设或放样
2.基本任务：
场地平整、施工控制网的建立；建(构)筑物的定位和基础放线；基础施工、构件与设备安转的测设；竣工测量；变形观测。
2021
3
c
3900.00m
a
30.00m
d
m 20.00m Ⅰ 30.00m 50.00m
20.00m
n
Ⅳ
检查建筑物四角是否等于90˚，各边长是否等于设计长度，其误差均应在限差以内。
测设距离和角度时，可根据精度要求分别采用一般方
法或精密方法。
2021
20
二、极坐标法
极坐标法是根据一个水平角和一段水平距离，测设点的平面位置。
C
C1
∆D
A
D
D′
(4) 实测AC距离，其不符值应在限差之内，否则应再次进
行改正，直至符合限差为止。
二、测设已知水平角
1.直接测设法——正倒镜分中法

第09章施工测量的基本工作PPT精品文档15页

2.光电测距法:D=Lcosα 趋进法：
A D D′
跟踪法：
ΔD B B′
二、水平角度的测设
原理：在一控制点上，根据一已知方向及水平角的设计值，用仪器找出另一方向并在地面上标定下来。测设水平角可通过坐标反算得到。
1、水平角的测设
（1）一般方法：盘左盘右法。
优点：可消除或减弱经纬仪的视准轴、水平轴、和度盘偏心等仪器误差。方法简单、速度快、但精度低。
三高程测设
根据临近已知高程点的高程，在现场标定某设计高程的位置
向高处或低处传递高程
第三节、坡度线的测设
根据视线与设计坡度线平行时，其两线之间的铅垂距离处处相等的原则
第四节、点的平面位置测设
点的平面位置放样是根据已布设好的控制点与放样点的角度(方向)、距离或相应的坐标关系而定出点的平面位置。放样方法可根据所使用的仪器设备、控制点的分布情况、放样场地地形条件及放样点的精度要求从以下几种方法中选择：
RABarctgyxAABB
DAB xA 2 ByA 2 B
计算测设数据： 1.坐标反算：αAB=arctan((Yb-Ya)/(Xb-Xa))
αAP=arctan((Yp-Ya)/(Xp-Xa))
2.计算AP与AB的夹角 β= αAB- αAP 3.计算A，P两点的水平距离：Fra bibliotek 三、角度交会法
此法适用于放样点离控制点的距离较远或量距有困难的地区。
（2）精确方法：归化测设法
先根据β值初步测设C点。标定于实地，用测回法精确测的
β′，并量取AC距离，根据 β′与β的差△β= β′- β，计算AC0的垂距CC0。
CC0=ACtan△β≈AC △β/ρ

施工测量的基本方法(铁路工程测量)

dAP
β A（XA,YA)
P（XP,YP) B（XB,YB)
点平面位置测设
极坐标法
1.详细过程
如下图示，A、B为已知平面控制点，其坐标值分别为A（xA, yA）、B（xB, yB）， P、Q、S、R为设计的建筑物的特征点各点的设计坐标均为已知。可根据A、B两点测设P、Q、S、R点。
极坐标法
L=D-(△Ld+ △ Lt+ △ Lh) △Lt：温度改正数
△ Ld：尺长改正数
△Lh：倾斜改正数
04 利用经纬仪定向，使用检定过的钢尺，根据计算出的L，实地标定出已知水平距离D
测设的基本工作
2.光电测距仪测设法
当测设精度要求较高时，一般采用光电测距仪测设法
测设的基本工作
测设已知水平角
已知水平角的测设，就是在已知角顶点根据一个已知边方向，标定出另一边方向，使两方向的水平夹角等于已知水平角角值。
a b
A
BM
c
d
B
测设的基本工作
本节知识总结
测设的基本工作
1.已知水平距离
1、已知水平距离小于整尺长度
2、已知水平距离大于于整尺长度
2.已知角度 3.已知高程点
1、一般测设方法
2、精确测设方法 1、地面上点的高程测设
2、高程传递
点平面位置测设
点平面位置测设
1、直角坐标法 2、极坐标法 3、距离交汇发 4、角度交汇法
测设的基本工作
一般测设方法
当测设水平角的精度要求不高时，可采用盘左、盘右分中的方法测设。
例设地面已知方向OA，0为角顶点，β为已知水平角角值，OB为欲定的方向线。
01
在0点安置经纬仪，盘左位置瞄准A点，读取水平度盘读数a1

施工测量的基本工作(测量学课件)

施工测量的基本工作
contents
目录
• 施工测量的基础知识 • 施工测量的准备工作 • 施工测量的实施过程 • 施工测量的数据处理与分析 • 施工测量的质量控制与安全管理
01 施工测量的基础知识
施工测量的定义与目的
总结词
施工测量的定义、目的
详细描述
施工测量是一种将设计图纸上的建筑物、构筑物的位置和形状，按照设计要求，以一定的精度要求测设到实地的测量工作。其目的是为施工提供准确的测量数据和图纸资料，确保工程质量和安全。
控制网建立
根据工程需求和地形特点，建立测量控制网，为后续测量提供基准。
Hale Waihona Puke 控制测量方法采用合适的测量方法和技术手段，如全站仪、GPS 等，确保控制测量的准确性和可靠性。
细部测量
建筑物的定位测量
根据设计图纸和规划部门提供的坐标系统，确定建筑物的平面位置和高程。
细部尺寸测量
对建筑物的各个细部尺寸进行测量，如墙、柱、门窗等，确保施工符合设计要求。
定期对测量作业现场进行安全检查，及时发现和排除安全隐患。
04
作业环境评估
对测量作业环境进行评估，确保作业环境的安全性，避免因环境
因素导致的安全事故。
THANKS FOR WATCHING
感谢您的观看
施工测量的基本原则
总结词：基本原则
详细描述：施工测量遵循“从整体到局部，先控制后碎部”的原则，即先进行整体控制测量，再进行碎部测量。同时，施工测量还需要遵循“按设计施工，边施工边测量放样”的原则，以确保施工质量和安全。
施工测量的常用单位与精度要求
总结词
常用单位、精度要求
详细描述
施工测量的常用单位包括长度、角度、高程等。其中，长度单位为米（m），角度单位为度（°）、分（'）、秒（''）。高程单位为米（m）或毫米（mm）。精度要求根据不同工程和施工阶段的要求而定，一般要求测量误差在允许范围内，以保证施工质量和安全。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

位置。
第三节放样的基本工作
一. 放样已知水平距离
二.
放样已知水平距离就是根据已知的起点、线段方向和两点间的水平
一. 施工测量的内容
1. 建立施工控制网。包括平面和高程控制网。 2. 建筑物、构筑物的详细放样。 3. 检查、检收。每道施工工序完工后，都必须通过测量检查各部位的实
际位置及高程是否与设计要求相符合。 4. 变形观测。随着施工的进展，测定建筑物在平面和高程上是否产生位
移和沉降，收集整理成各种变形资料，它是鉴定工程质量、验证工程设计、施工是否合理的依据。
施工水准点用来直接放样建筑物的高程。为了放样方便和减少误差，施工水准点应靠近建筑物，通常可以采用建筑物方格网点的标志桩加设圆头钉作为施工水准点。
为了放样方便，在每栋较大的建筑物附近，还要布设 0.000 水准点（一般以底层建筑物的地坪标高为 0.000 ）。其位置多选在较稳定的建筑
物墙、柱的侧面，用红油漆绘成上顶为水平线的“ ”，其顶端表示0.000
第十章施工测量的基本方法
第一节第二节第三节第四节
施工测量概述建筑施工控制测量放样的基本工作点的平面位置放样
第一节施工测量概述
地形图的测量工作是以地面控制点为基础，测量出控制点到周围各地形特征点之间的距离、角度、高差以及各测点之间相互位置关系，并按一定的比例尺将它们缩绘到图纸上，绘制成图。施工测量的工作恰好相反，它也是以地面控制点为基础，但它是根据图纸上的建筑物和构筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度、高差等，将这些特征点在实地标定出来，以便施工，这项工作又称为“放样”，或称为“测设”。
Q
B
yP
y
以“一”字形建筑基线为例，说明利用测量控制点放样建筑基线点的方法。
如图：A、B为附近已有的测量控制点，1、2坐标反算放样数据1 、2、 3 和 D1 、D2、D3 ；然后，用经
纬仪和钢尺按极坐标法放样1、2、3点。由于测量误差不可避免，放样的基
线点往往不在同一直线上，且点与点之间
当场地面积不大时，常分为两级布设，首级可采用“十”字形、“口” 字
形、或“田”字形，然后，再加密方格网。
建筑方格网适用于按矩形布置的建筑群或大型建筑场地。
建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标进
行建筑物的定位，放样较为方便，且精度较高。
1
（二）建筑方格网的放样 A
2
3（A3） 4
xP xQ AP cos BP sin
yP
yQ
AP
sin
BP
cos
(1)
若将P点的测图坐标转化为施工坐标，其换算公式为：
x
xP x
Q
Q
A P（AP，BP）
AP xP xQ cos yP yQ sin
BP
xP xQ
sin
yP yQ
cos
(2) 0 y
二. 施工测量的特点
施工测量与一般测图工作相比具有以下几个特点：
1. 目的不同
2.
施工测量是将图纸上设计的建筑物、构筑物放样到实地/一般测
图是将地物、地貌缩绘到图纸上。
2. 精度不同
建筑物、构筑物的各部相对位置关系的精度要求较高，因而工程的细部放样精度要求往往高于整体放样精度。
3. 施工测量工序与工程施工的工序密切相关，某项工序没有开工，就不能进行该项的施工测量。
1’
3’
206265，则 0.0023m，即1、3点
向下移动0.0023m，2点向上移动0.0023m。
1
若放样距离超限，如 D D D 1 ，
D D 10000
则以2点为准，按设计长度在纵向调整1、3点。
2
3
2’
（b）
二建筑方格网
(一)建筑方格网的布设
建筑方格网的形式有正方形、矩形两种。
可用作建筑基线放样的依据。
2. 利用测量控制点放样
利用建筑基线的设计坐标和附近已有测量控制点的坐标，按照极坐标
放样方法计算出放样数据（和 D），然后放样。
设放样点P在施工坐标系AQB中的坐标为（AP，BP），在测图坐标系（或大地坐标系）中的坐标为（xP，yP）。两坐标系的相对位置关系如下所示：若将P点的施工坐标转化为测图坐标，其换算公式为：
4. 受施工干扰
所以常采用设置基准点和工作点的方式。
基准点远离现场，而工作点布设于现场。当工作点密度不够或在现场受到破坏时，可用基准点增设或恢复之。
第二节建筑施工控制测量
建筑基线（一）建筑基线的布设
建筑基线是建筑场地的施工控制基准线，即在场地中央放样一条长轴或若干条与其垂直的短轴。它适用于建筑设计总平面布置比较简单的小型建筑场地。建筑基线的布设形式是根据建筑物的分布、场地地形等因素来确定。其常见的形式有“一”字形、“L”字形、“十”字形和“T”字形。
建筑基线的布设要求： 1. 主轴线应尽量位于场地中心，并与主要建筑物轴线平行，主轴线的定位
点应不少于三个，以便相互检核。 2. 基线点位应选在通视良好和不易被破坏的地方，且要设置成永久性控制
点。如：混凝土桩或石桩。
3. （二）建筑基线的放样方法
1. 根据建筑红线或中线放样
2.
建筑红线也就是建筑用地的界定基准线，由城市测绘部门测定，它
5 A
1. 主轴线放样
B
主轴线放样与建筑
基线放样方法相似。
C C1
B
C3
C5 C
2. 方格网点放样
D
D
E
E
1
2
3（E3） 4
5
三. 施工场地高程控制测量
在一般情况下，施工场地平面控制点可兼做高程控制点。高程控制网可分首级网格和加密网，相应的水准点称为基本水准点和施工水准点。
基本水准点应布设在不受施工影响、无震动、便于施测和能永久保存的地方，按四等水准测量的要求进行施测。而对于为连续性生产车间、地下管道放样所设立的基本水准点，则须按三等水准测量的要求进行施测。为了便于成果检核和提高测量精度，场地高程控制网应布设成闭合环线、附合路线或结点网形。
的距离与设计值也不完全相等，因此，需
要精确测出已知样直线的折角和距离D
（如图b中12、23边的边长a和b），并与设
计值相比较。若 1800 超限，则
应对1、2、3点在横向进行等量调整，调整量
按下式计算：
ab
a b 2
B
1
D1
D2
2 3 1 A
2 3
D3
（a）
例如a 100mm，b 150m， 16，
