打标机说明

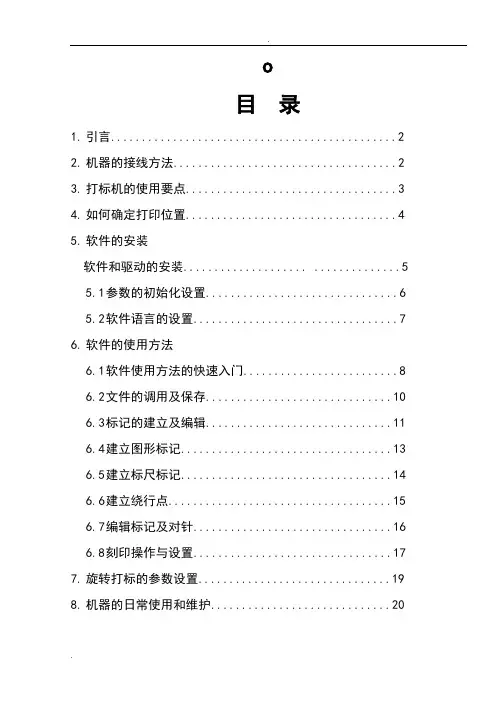

o目录1.引言 (2)2.机器的接线方法 (2)3.打标机的使用要点 (3)4.如何确定打印位置 (4)5.软件的安装软件和驱动的安装.................... .. (5)5.1参数的初始化设置 (6)5.2软件语言的设置 (7)6.软件的使用方法6.1软件使用方法的快速入门 (8)6.2文件的调用及保存 (10)6.3标记的建立及编辑 (11)6.4建立图形标记 (13)6.5建立标尺标记 (14)6.6建立绕行点 (15)6.7编辑标记及对针 (16)6.8刻印操作与设置 (17)7.旋转打标的参数设置 (19)8.机器的日常使用和维护 (20)引言随着科学技术的飞速发展、市场经济的日臻成熟，工业打标技术及其装备，以其日益彰显的重要性、实用性，近年来取得了深远、灿烂的市场前景。

气动打标机可以在各种材质的零（部）件、标牌上打印出规范、清晰、永不磨损的独特标记。

那些被打印的工件，材料可以是金属、也可是非金属材料。

打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

因其性能稳定可靠，操作维护均很方便，目前广泛应用于冶金、石油化工、汽车、电子机械、食品加工等各种行业。

气动打标机的基本原理: 操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹运动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符或图形.根据这一原理,我们可以得出以下几点结论:A.打印深度与工件材质、打标针离工件表面的距离、气压、打印速度等诸因素息息相关：一般而言,材料越软,打印越深；打标针离工件表面越远,打印越深；气压越高,打印越深；打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关：打印针越尖,打印线条越窄.C.打印线条的连续性与打印速度有关：打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.3-0.8MPa压缩空气，干燥纯净，可以是工业气源，亦可采用空气压缩机供气；不符合此要求的电、气源有可能损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每月必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.E．调节气压时:当您使用打标请将气压控制为0.3—0.5Mpa之间；机器的接线方法如下图：一．打标机使用要点在使用USB型打标机的时候，请确保软件打开时，控制器的电源处于打开的状态下，如果出现下图（1-1）的情况，请检查您的电源是否打开。

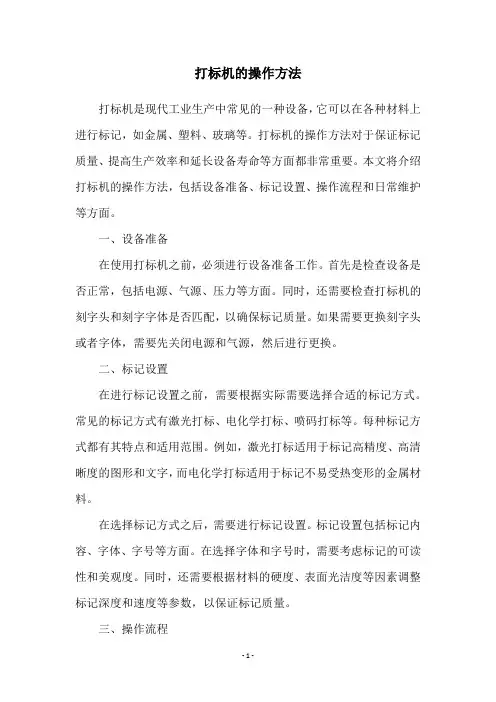

打标机的操作方法打标机是现代工业生产中常见的一种设备，它可以在各种材料上进行标记，如金属、塑料、玻璃等。

打标机的操作方法对于保证标记质量、提高生产效率和延长设备寿命等方面都非常重要。

本文将介绍打标机的操作方法，包括设备准备、标记设置、操作流程和日常维护等方面。

一、设备准备在使用打标机之前，必须进行设备准备工作。

首先是检查设备是否正常，包括电源、气源、压力等方面。

同时，还需要检查打标机的刻字头和刻字字体是否匹配，以确保标记质量。

如果需要更换刻字头或者字体，需要先关闭电源和气源，然后进行更换。

二、标记设置在进行标记设置之前，需要根据实际需要选择合适的标记方式。

常见的标记方式有激光打标、电化学打标、喷码打标等。

每种标记方式都有其特点和适用范围。

例如，激光打标适用于标记高精度、高清晰度的图形和文字，而电化学打标适用于标记不易受热变形的金属材料。

在选择标记方式之后，需要进行标记设置。

标记设置包括标记内容、字体、字号等方面。

在选择字体和字号时，需要考虑标记的可读性和美观度。

同时，还需要根据材料的硬度、表面光洁度等因素调整标记深度和速度等参数，以保证标记质量。

三、操作流程在进行打标机操作时，需要按照以下流程进行：1.将待标记的材料固定在打标机工作台上，以确保标记位置准确。

2.打开电源和气源，启动打标机，进行标记设置。

3.根据标记设置，将标记头移动到标记位置，调整标记深度和速度等参数。

4.进行标记操作，等待标记完成后，将标记头移动到下一个标记位置。

5.重复以上操作，直到所有标记完成。

四、日常维护为了保证打标机的正常运行和延长设备寿命，需要进行日常维护。

常见的维护工作包括：1.定期清洁设备，包括清理设备内部灰尘和杂物，以及清洗标记头和工作台等部件。

2.检查设备各部件是否正常，如气源、电源、传动系统等。

如发现异常情况，需要及时进行维修或更换。

3.定期进行润滑和保养，以确保设备运行平稳。

4.遵守操作规程，避免操作错误和意外事故的发生。

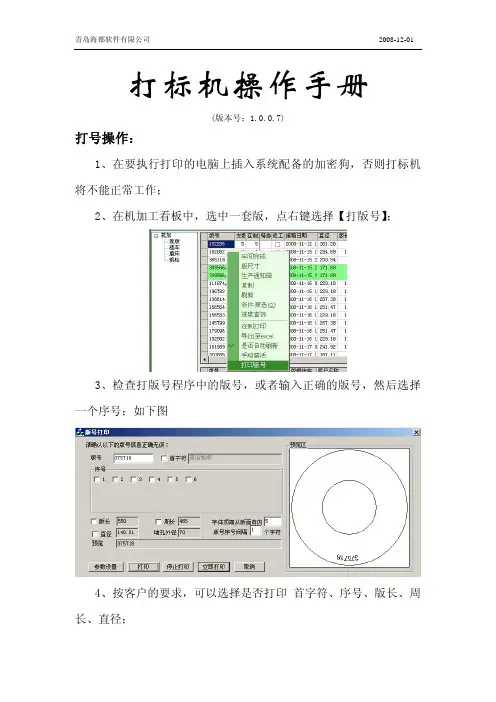

打标机操作手册(版本号：1.0.0.7)打号操作：1、在要执行打印的电脑上插入系统配备的加密狗，否则打标机将不能正常工作；2、在机加工看板中，选中一套版，点右键选择【打版号】；3、检查打版号程序中的版号，或者输入正确的版号，然后选择一个序号；如下图4、按客户的要求，可以选择是否打印 首字符、序号、版长、周长、直径；5、在右侧的打印预览中，显示版辊端面版号信息的打印效果及位置。

两个园环之间是堵头的位置，改变【字体顶端从版面向内】中的数字，可以调整版号距版面的位置，默认值是距版面5mm。

6、以上信息检查完毕，点击打印，打号程序向打印机发出打印数据。

7、装好版辊，在打印机上按下【打印】按钮，打号机开始工作。

8、旋转版辊，将另一端放在打号位置上，再次按下【打印】按钮，完成一支版的打号工作。

9、打印另一套版时，可以重复1~7步的操作，也可以点击【停止打印】，直接在此界面中输入一个新的版号，再重复3~7的步骤；10、点击取消或关闭程序窗口，退出打号程序；参数设置：打号机安装完成后，需要调整一些基本参数；1、以车间主任身份进入制版管理系统的机加员工界面；2、在看板中点击右键，选择【打版号】；3、点击左下方的【参数设置】按钮（以员工身份打开制版管理系统时，没有这个按钮），进入打印控制参数设置；4、设备型号：选择一种能够正常工作的设备型号；5、字体设置：修改【字高】中的数字，改变打印文字的高度。

修改【宽高比】，可使文字变成需要的形状。

【旋转角度】改变版号的打印方向。

默认为0度，即不改变打印方向。

【字体顶端至版面的距离】是每一次打开打号程序时的默认值。

6、定位槽设置：【V型槽角度】，是指放置版辊的V型槽的开口角度，用来计算不同直径的版辊，打标机打版号时，版面距V型槽顶点的距离；【垂直距离】，是打标机断电后自由落体到最底端时，距离V型槽实际的顶点位置的垂直距离，打印时针头会自动上升此处设置的距离，默认为0mm，该设置是为了可以调整整个打印字符的垂直距离。

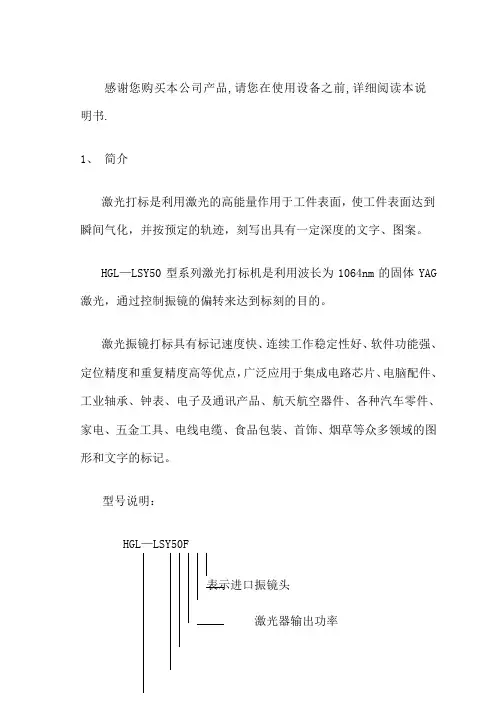

感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。

HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG 激光，通过控制振镜的偏转来达到标刻的目的。

激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。

型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长： 1064 nm激光器输出功率： 50W声光调制频率： 500 ~ 20 kHz最大直线刻写速度： 3000 mm/s, 视材料标刻范围： 70*70mm(110*110mm,220*220 mm)重复精度： 0.02 mm定位精度： 0.02 mm标刻线深： 0.05 ~ 0.1 mm供电：三相 ~ 380V、4.5 KVA2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。

3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，外形结构如图一所示。

设备名称
激光打标机 设备功能
激光雕刻、打标 文件编号 设备型号
I ■
商
版 本
AO
—^振^噩勤器指示（未打^燎亮,打^燎滋） ------- ►Q Sl 勤器辍警指示 ---- ►水温辍警指示
1 .操作规范（硬件）： 1.1 开机程序
1.1.1 接通外供电源3Ψ380Vo
1.1.2 用系统钥匙打开计算器主机门，打开主机电源和显示器电源进入HAN y SLASER 打标软件系统
并空打标一次。

1.1.3 激活主电源：将系统钥匙插入主控箱右上角处的钥匙插孔，顺时针旋动钥匙开关并按下激活
开关，可听到机器内部有电磁继电器触点吸合的声音及冷水机水泵旋转的声音并看到冷水 机显示屏显示当前温度。

此时主控柜上的各报警灯和指示灯只有SCanDriVerAlarm （振镜驱动 器指示）灯亮。

制作
K MWMI
L t L —J
a
A 系^^匙居国 Fl
一~►急停^居司 一"A 振^^81 ~~►主控箱
一~►重流数Ii 表
一"►激光重源停止后同 ~►1!流旋Ifl ~►激光重源做勤^居同 一~►自勤空氧购
~^Q 隔勤器
~~►水IS 辍警指示
L ►缺相甄警指示 ∣→氮燧黠燃指示
J
i
O .
-。

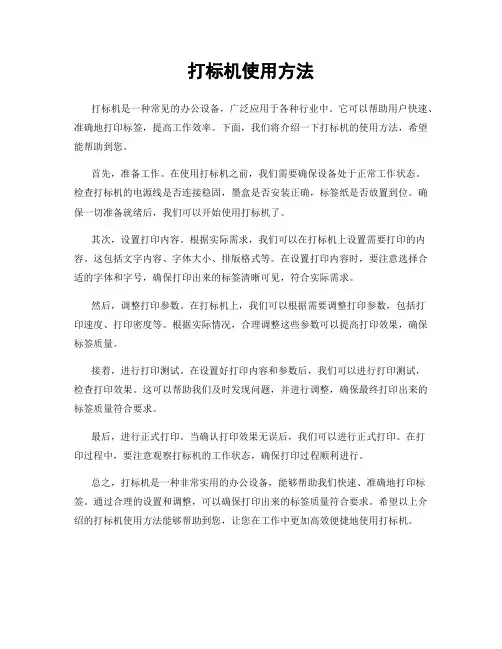

打标机使用方法
打标机是一种常见的办公设备，广泛应用于各种行业中。

它可以帮助用户快速、准确地打印标签，提高工作效率。

下面，我们将介绍一下打标机的使用方法，希望能帮助到您。

首先，准备工作。

在使用打标机之前，我们需要确保设备处于正常工作状态。

检查打标机的电源线是否连接稳固，墨盒是否安装正确，标签纸是否放置到位。

确保一切准备就绪后，我们可以开始使用打标机了。

其次，设置打印内容。

根据实际需求，我们可以在打标机上设置需要打印的内容。

这包括文字内容、字体大小、排版格式等。

在设置打印内容时，要注意选择合适的字体和字号，确保打印出来的标签清晰可见，符合实际需求。

然后，调整打印参数。

在打标机上，我们可以根据需要调整打印参数，包括打
印速度、打印密度等。

根据实际情况，合理调整这些参数可以提高打印效果，确保标签质量。

接着，进行打印测试。

在设置好打印内容和参数后，我们可以进行打印测试，
检查打印效果。

这可以帮助我们及时发现问题，并进行调整，确保最终打印出来的标签质量符合要求。

最后，进行正式打印。

当确认打印效果无误后，我们可以进行正式打印。

在打
印过程中，要注意观察打标机的工作状态，确保打印过程顺利进行。

总之，打标机是一种非常实用的办公设备，能够帮助我们快速、准确地打印标签。

通过合理的设置和调整，可以确保打印出来的标签质量符合要求。

希望以上介绍的打标机使用方法能够帮助到您，让您在工作中更加高效便捷地使用打标机。

激光打标机操作流程说明书一、激光打标机概述激光打标机是一种广泛应用于工业生产中的高精度打标设备。

其采用激光束对物体进行标记、刻印、雕刻等操作，具有速度快、精度高、效果优异等特点。

本文将详细介绍激光打标机的操作流程，帮助用户顺利运行该设备。

二、设备准备1. 确保激光打标机与电源连接正常，设备及周边区域无杂物。

2. 检查激光器和镜片是否清洁，如有灰尘或污渍，请使用干净的棉纱轻轻擦拭。

3. 检查标记软件是否已安装在电脑上，并确保电脑与激光打标机连接良好。

三、操作步骤1. 打开电源按下激光打标机的电源按钮，启动设备。

等待设备自检完毕，确保所有指示灯正常亮起。

2. 设定标记参数根据需要，在标记软件中设定要使用的标记参数，如标记内容、字体、大小、深度等。

3. 确定标记位置通过操纵控制台或者使用鼠标在软件界面上调整标记位置。

确保标记位置对准需要打标的物体。

4. 调试标记样品选择一个标记样品进行标记调试。

将标记样品放置在激光打标机的工作台上，根据需要进行调整。

通过软件界面预览标记效果，确保标记准确、清晰。

5. 开始标记确认标记样品调试完成后，可以开始进行批量标记工作。

将待标记物体放置在激光打标机工作台上，并确保固定牢固。

在软件界面上点击“开始标记”按钮，激光打标机将按照设定的参数进行标记。

6. 完成标记标记完成后，等待激光打标机停止工作。

取下已标记物体，检查标记效果是否符合要求。

如需修改参数或重新标记，可回到第4步进行调试。

四、注意事项1. 操作激光打标机时，请佩戴防护眼镜，避免激光对眼睛的伤害。

2. 在操作过程中，请勿将手指或其他物体放入激光束范围内，以免发生意外。

3. 长时间连续使用激光打标机可能会导致设备过热，建议适当停机降温，维护设备寿命。

4. 激光打标机内部含有高压电源，请勿私自拆卸维修，以免发生电击事故。

5. 对于不熟悉激光打标机操作的人员，请勿擅自操作，应接受专业培训后方可使用。

五、维护保养1. 定期清洁激光器和镜片，确保其表面清洁无尘。

在这一节中,我们将简单介绍如何快速创建一个文本标记与一个流水号标记,并对这两个标记进行对针,确定最终在工件上的刻印位置。

点击［标记］功能面板的［添加标记］按钮,然后在弹出的标记类型列表中选择一个将要建立的标记类型,这里我们选第一个［文本］,选择完成后在ThorX6中间的空白区域也就就是标记编辑区点下鼠标左键,一个［文本］标记即按默认的参数被建立了起来。

如下图:注意此时的［标记］功能面板,［标记］功能面板的［标记］组中已经将我们刚建立的标记的相关参数显示了出来,如下图:这些参数跟标记类型相关的,也就就是说,在建立标记时选择不同的标记类型,其相关的参数也就是不一样的,现在［标记］功能面板显示的就是我们刚建立的［文本］类标记的参数,这些参数包括标记的位置、内容、字体等等。

至此,这个［文本］已经被成功建立。

现在我们用同样的方法,再建立一个标记,只不过这一次,我们将建立一个“流水号”标记。

在［添加标记］按钮弹出的标记类型列表中还就是选择［文本］,同样的,在标记编辑区中点下鼠标左键,然后在［标记］功能面板的［内容］参数中,将默认的“ABC123”更改为“12345”,更改内容并不就是必须的,这里我们更改它只就是为了区别两个标记的内容。

接下来,在［标记］功能面板的右边,点击［编码类型］按钮,然后在弹出的编码类型列表中选择［流水号］,注意此时标记“12345”已经变为红色,红色表明此标记的编码类型为［流水号］,同时,在［标记］功能面板的［编码］组中,已经可以瞧到［流水号］编码的相关参数,如下图:这些参数就是跟标记的编码类型相关的,也就就是说,选择不同的编码类型,其相关的参数也就是不一样的。

现在显示的就是［流水号］编码的相关参数。

至此,这个拥有［流水号］编码的标记已经被成功建立。

在标记编辑区域中,您建立的标记瞧起来可能就是这样的,如下图:可能您建立的标记的位置跟我做的这个例子中的不一样,没关系,您可以使用键盘上的方向键移动最后建立的标记,每点击一次方向键,标记的位置将按您移动的方向移动1mm。

气动打标机操作说明
气动打标机操作说明
一、打印文件输入
在菜单中选择输入，然后选择“shx字体”，程序弹出下面的对话框。

输入要打印的发动机型号。

如下图：
输入文字后回车确认，文字就出现在主界面上，同时属性控制也自动弹出。

在属性中调整文字的间隔、宽度、字高、旋转角度，必须把工件和日志打上钩。

流水号输入同上，把增量打上钩，如需打印条码的必须把条码打上钩。

二、打印号码
在菜单中选择标记系统弹出以下画面，然后鼠标单击开始，按打
印开关即可进行打印。

三、号码的保存
号码必须保存否则数据没法查询。

选择菜单中的设置，标记重复检查然后弹出以下对话。

必须把“检查下面日期之后的标记”打上钩。

否则无法查询所打过的号码。

四、条码的输出
在菜单中的编辑然后选择读取条码文本弹出以下画面。

文件名为TM.TXT输出端口选择COM1,在读取条码文本上打上钩。

五、修改条码文件
鼠标双击我的电脑、双击本地磁盘C，找到文本文件TM，双击打开出现以下对话。

在星号的地方是可变数字，发动机钢号几位星号就几位。

QJ157FMI是发动机固定型号。

六、关机保存
每天下班之前必须保存当日的号码文件，选择文件然后单击存盘。

然后关闭窗口，单击屏幕底下开始、关机。

注意：禁止非正常关机，否则影响电脑使用寿命。

气动打标机使用说明1、打开电脑，检查电脑和打印机的数据线连接是否正常，安装软件，选择自动安装软件（红色的球状软件）。

2、连接气枪3、打开打印机开关4、用游标卡尺测量打印部分的直径（记下数字）5、最上面的把手是调整高度的，选装把手提高高度（针头和工件的上下高度大约10cm）防止不正当操作破坏针头，安装工件，一定要用方形螺丝刀螺紧工件，如果重复打印必须检验工件是否牢固，掉正气压气压值大约0.2-0.4之间效果比较好。

6、如果旋转机头旋转证明现在处于圆面打印，如果旋转机头不旋转证明现在处于平面打印（可以按按钮查看现在处于什么状态）。

根据工件情况选择打印圆面或者平面。

7、打开ThorX6软件，“标记”，点击“添加标记”，选择文本（一般选择平面文本“ABC无弧度文本”），双击文件中的内容，出现窗口在窗口上填写需要打印的内容，如果字头方向朝右就是调整角度“90”，如果字头方向朝右就是调整角度“270”，可以拖动内容调整字体大小也可以调整字高和字宽，选择好合适的字体。

针头可以通过电脑的左右方向键或者鼠标调整（具体方法：选择打印内容，移动鼠标或者方向键），如果是平面前后调整方法：1、移动针头2、移动底座。

8、点击菜单“刻录”，填写“工件直径”9、查看打印针头位置，选择排版，排版菜单下的“中心”按钮就是打印时针头的开始距离。

以上准备好后，开始旋转最上面的上下把手，把针头调到离工件最高点大约0.8-1.0cm的距离效果比较好。

点击开始刻录。

如果觉得打印不正确可以按停止打印。

（X轴表示：水平面左右位置，Y轴表示：水平面前后位置，Z轴表示：高度）注意事项：1、工件拧紧，要不打印时候容易掉下来破坏工件2、调正好针头和工件的距离3、如果有物体不小心碰到针头，针头有事会掉针箱中，要把针头螺下来，拿出针头和弹簧，放针头的锥形体边缘有个黑色大约直径为0.8cm的橡胶垫。

（安装：先把弹簧放进锥形体，然后放针头，最后把褐色橡胶垫放在卡槽中，橡胶垫隔住针头不弹出），拧上螺丝安装完毕。

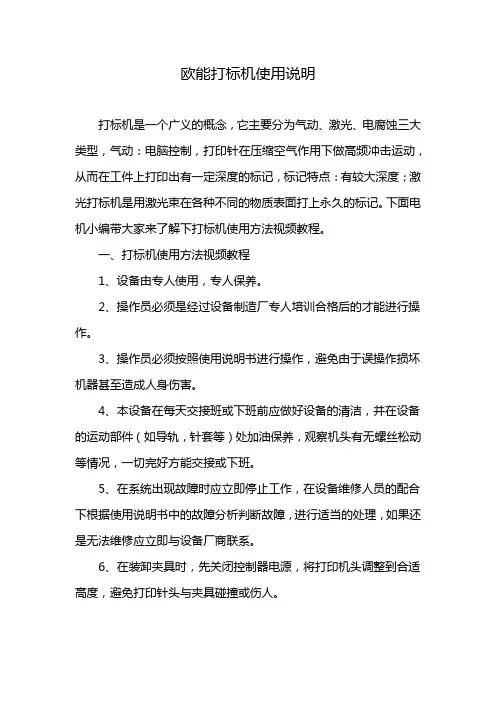

欧能打标机使用说明打标机是一个广义的概念，它主要分为气动、激光、电腐蚀三大类型，气动：电脑控制，打印针在压缩空气作用下做高频冲击运动，从而在工件上打印出有一定深度的标记，标记特点：有较大深度；激光打标机是用激光束在各种不同的物质表面打上永久的标记。

下面电机小编带大家来了解下打标机使用方法视频教程。

一、打标机使用方法视频教程1、设备由专人使用，专人保养。

2、操作员必须是经过设备制造厂专人培训合格后的才能进行操作。

3、操作员必须按照使用说明书进行操作，避免由于误操作损坏机器甚至造成人身伤害。

4、本设备在每天交接班或下班前应做好设备的清洁，并在设备的运动部件（如导轨，针套等）处加油保养，观察机头有无螺丝松动等情况，一切完好方能交接或下班。

5、在系统出现故障时应立即停止工作，在设备维修人员的配合下根据使用说明书中的故障分析判断故障，进行适当的处理，如果还是无法维修应立即与设备厂商联系。

6、在装卸夹具时，先关闭控制器电源，将打印机头调整到合适高度，避免打印针头与夹具碰撞或伤人。

7、在操作便携式机头时，应轻拿轻放，激光打标机注意打印针头不要与地面或其它设备随意碰撞。

8、环境情况达不到要求时请不要免强开机（如电压达不到要求，湿度太大，温度太高时），尽量减少系统超负荷运行时间。

不可随意改动系统结构（包括计算机设置，控制器和机头接线或以其它非本设备厂商提供的产品进行替代），随意更改可能影响设备正常工作甚至对设备造成破坏。

二、打标机怎么换纸1、首先将纸固定在卷轴上面，注意固定要牢固。

2、然后打开打码机的后盖板，注意用力要适中。

3、接着按压图示位置，打开定位轮的盖板。

4、接下来把纸穿进打码机，然后从另一端的定位轮上引出，注意保留10公分。

5、然后把标签纸弄顺捋平，盖上盖板。

6、再把纸上的一个小孔套在定位轮上。

7、最后盖上盖子就完成。

电动打标机使用说明书第一章：安全注意事项1.1请仔细阅读本使用说明书，并确保在使用电动打标机之前，您已经理解了所有的安全注意事项。

1.2请务必穿戴好安全防护设备，如手套、护目镜等，以免在操作过程中发生意外伤害。

1.3在使用电动打标机之前，请确保电源已经关闭，并拔掉电源插头。

1.4在操作电动打标机之前，请确保它所处的工作环境没有任何杂物或障碍物。

1.5在操作电动打标机时，请确保周围没有任何易燃、易爆物品或其他可能危及人身安全的物品。

1.6请确保使用电动打标机的场所通风良好，以防止因为有毒气体或烟雾导致的中毒事故。

第二章：电动打标机的结构和工作原理2.1电动打标机主要由电源控制系统、打标头、打标台和运动系统组成。

2.2电源控制系统用于控制打标机的开关、定位和打标深度等功能。

2.3打标头是电动打标机的核心部件，它通过运动系统实现打标的操作。

第三章：电动打标机的使用方法3.1在使用电动打标机之前，请连接好电源，并确保电源接头没有损坏。

3.2打开电源控制系统的电源开关，此时电动打标机已经准备就绪。

3.3打开打标台的卡扣，并将要打标的物品放置在打标台上。

3.4通过操作电源控制系统，调整打标头的位置和深度，确保打标的准确性和质量。

3.5在调整好打标头位置和深度后，按下打标头的启动按钮，开始进行打标操作。

3.6打标完成后，关闭打标头的启动按钮，并断开电源，确保安全。

第四章：电动打标机的维护保养4.1电动打标机在使用一段时间后，应定期清洁打标头和打标台上的杂物。

4.2定期检查打标头和打标台是否有损坏，如有损坏，请及时更换。

4.4在长时间不使用电动打标机时，请拔掉电源插头，并将其放置在干燥通风处。

第五章：常见故障解决方法5.1电动打标机无法正常启动：请检查电源是否接通，电源插头是否损坏。

5.2打标头位置不准确：请检查打标头的定位装置，调整使其位置正确。

5.3打标深度不一致：请检查打标头的深度调节装置，调整使其深度一致。

东曙气动打标机技术参数说明一、名称与型号：三轴联动型气动打标机，型号DSA-4-140二、技术性能指标要求：1、打印内容：数字、中文、英文、图形2、字符大小：任意调节3、打印范围：140*120mm 周圆: 主要是针对打工件的圆周上打字，也可以打平面的工件或标牌，适用：汽车配件、机械零部件、机床工具、五金制品、泵体阀门、机电设备、塑料制品、标牌等只要在平面上打印都是没有问题的。

4、工件高度：150mm5、升降范围:0-320mm（如果工件更高的话升降范围可以定做加高）6、打印深度：0.05-1mm7、打印速度：可调，每秒2-5个字符8、打印硬度：硬质塑料盒HRG52以下材料，（主要在金属材料上使用）9、运动精度：0.05mm10、工作电源：AC220V±10%/50HZ11、连续工作：24小时以上12、整机功耗：≤350W（不包括空压机）13、气源压力：0.4-0.7Mpa14、工作温度：0-40℃15、工作湿度：低于60%16、气源要求：气压≥0.5Mpa，容积流量≥0.1m³/min17、工件直径：Φ30-600mm18、机子承重：标准是70公斤（可根据工件重量来定做承重量）19、整机重量：130公斤左右20、针头调距：5-10mm21、外形尺寸：（长*宽*高）三轴桌子：1000mm*450mm*950mm机子：350mm*450mm*780mm控制器：360mm*320mm*120mm三、技术说明：其工作原理是通过计算机控制打印针头，按照计算机编辑的文字或图形轨迹运行，同时打印针头在压缩空气的作用下做高速往复冲击，从而在工作表面形成点阵时字符或图形等永久性标记，本产品部分配件已到达航天应用技术，具有性能温度、标记清晰规范、字体完满、适应范围广、使用寿命长、适应各种产品进行打标、流水作业等特点。

四、易损件、备件及主要零部件说明：主要的易损件是打标针头（每套针头正常使用寿命三个月到半年）主要有：导轨采用台湾上银、美国进口高速电磁阀四、主要配置：1、打标机主机2、打标控制器3、打标驱动程序（软件光盘）4、三轴联动卡盘及桌子温州东曙机电科技有限公司。

o目录1.引言 (2)2.机器的接线方法 (2)3.打标机的使用要点 (3)4.如何确定打印位置 (4)5.软件的安装软件和驱动的安装.................... .. (5)5.1参数的初始化设置 (6)5.2软件语言的设置 (7)6.软件的使用方法6.1软件使用方法的快速入门 (8)6.2文件的调用及保存 (10)6.3标记的建立及编辑 (11)6.4建立图形标记 (13)6.5建立标尺标记 (14)6.6建立绕行点 (15)6.7编辑标记及对针 (16)6.8刻印操作与设置 (17)7.旋转打标的参数设置 (19)8.机器的日常使用和维护 (20)引言随着科学技术的飞速发展、市场经济的日臻成熟，工业打标技术及其装备，以其日益彰显的重要性、实用性，近年来取得了深远、灿烂的市场前景。

气动打标机可以在各种材质的零（部）件、标牌上打印出规范、清晰、永不磨损的独特标记。

那些被打印的工件，材料可以是金属、也可是非金属材料。

打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

因其性能稳定可靠，操作维护均很方便，目前广泛应用于冶金、石油化工、汽车、电子机械、食品加工等各种行业。

气动打标机的基本原理: 操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹运动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符或图形.根据这一原理,我们可以得出以下几点结论:A.打印深度与工件材质、打标针离工件表面的距离、气压、打印速度等诸因素息息相关：一般而言,材料越软,打印越深；打标针离工件表面越远,打印越深；气压越高,打印越深；打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关：打印针越尖,打印线条越窄.C.打印线条的连续性与打印速度有关：打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;压缩空气，干燥纯净，可以是工业气源，亦可采用空气压缩机供气；不符合此要求的电、气源有可能损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每月必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.E．调节气压时:当您使用打标请将气压控制为—之间；机器的接线方法如下图：一．打标机使用要点在使用USB型打标机的时候，请确保软件打开时，控制器的电源处于打开的状态下，如果出现下图（1-1）的情况，请检查您的电源是否打开。

激光打标机操作说明书激光打标机是一种先进的工业设备，可以实现高精度、高效率的物品打标。

本操作说明书将为您介绍激光打标机的基本操作步骤和注意事项，帮助您正确和安全地使用这一设备。

一、设备简介激光打标机是一种基于激光技术的设备，用于在各种材料表面进行标记、刻划、切割等操作。

它采用高能量激光束，通过聚焦将激光能量集中到非常小的区域，从而实现对材料表面的精细打印和切割。

激光打标机具有操作简单、速度快、效果好等特点，广泛应用于制造业、电子业、医疗器械等领域。

二、操作步骤1. 设备连接：将激光打标机与电源连接，并确保设备和电源正常工作。

同时，确保设备周围环境安全，无易燃物品。

2. 准备工作：检查激光打标机所需的打标材料，并按照要求进行准备。

同时，查看激光打标机是否配备适当的打标镜头和夹具。

3. 打开软件：打开激光打标机控制软件，并设置所需的打标参数，如打标图案、字体大小、深度等。

确保软件与激光打标机连接正常。

4. 定位：将待打标物品放置在激光打标机的工作平台上，并进行适当的调整，使其与打标镜头保持合适的距离。

5. 调试：在进行正式打标之前，可以进行调试，以确保打标效果和位置准确无误。

调试时可选择较小范围进行，以节省时间和材料。

6. 打标：确认调试无误后，可以进行正式打标操作。

按下启动按钮，激光打标机将按照预设的参数在物品表面进行打标。

在打标过程中，注意观察打标效果，确保其质量。

7. 完成：打标完成后，关闭激光打标机及控制软件，并将设备和工作环境清理干净。

及时检查设备是否存在故障或异常情况。

三、注意事项1. 设备使用环境：激光打标机应在干燥、通风良好的环境下使用，并避免阳光直射、尘埃沉积。

请确保周围无易燃、易爆物品，并保持设备稳定摆放。

2. 安全防护：在激光打标机工作时，应佩戴防护眼镜，以免激光伤害眼睛。

同时，禁止将手或其他物体放入激光打标机工作范围内，以防止意外伤害。

3. 材料选择：不同的材料适用于不同类型的激光打标机。

感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。

HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG 激光，通过控制振镜的偏转来达到标刻的目的。

激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。

型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064nm激光器输出功率：50W声光调制频率：500~20kHz最大直线刻写速度：3000mm/s,视材料标刻范围：70*70mm(110*110mm,220*220mm)重复精度：0.02mm定位精度：0.02mm标刻线深：0.05~0.1mm供电：三相~380V、4.5KVA2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。

3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，外形结构如图一所示。

图一整机外形构造图3．2激光器系统激光器系统主要由激光工作物质、泵浦氪灯、聚光腔、谐振腔组成。

优创激光打标机说明书
激光打标机是用激光束在各种不同的物质表面打上标记。

打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字。

激光打标机操作规程:
一、开机开起激光打标机的步骤如下
1、检查打标机的电源线，使其连接正确、可靠。

2、确认激光头蘑菇钮按钮(急停开关)处于按下状态。

3、沿箭头方向旋转红色蘑菇钮按钮，使其弹起，即可接通激光头电源，大约1分钟后激光头启动完成。

4、取下镜头盖。

至此，激光打标机开启完毕，可以接受操作者的命令进行打标操作。

二、打标操作
1、双击打标程序图标，进入程序。

2、选择打标文件，双击内容里的日期、时间进行修改，点击确认，修改完成。

三、打标测试及打印位置
1、在工作台或生产线上，放置一个与打标工件高度相等的试验件(选择被打标工件为试验件)，并确认该试验件确实放稳。

2、通过操作打标控制软件进行打标。

为使打标效果佳，可进行步骤调整。

3、在打标软件中调整功率、打标速度等参数。

4、进入软件，双击打印日期，用鼠标上下拖动，将打印位置调至适当位置。

5、完成以上步骤后可进行打印测试。

6、测试无误后，在工件上重新打标即可。

操作激光打标机之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程非专业人员不得开机。

严格按照说明书操作。

而且激光加工的时候，因为加工的原因可能会对加工对象造成一定的辐射和有毒气体，所以一定要注意防御。
