二氧化碳激光打标机是一种常用的激光打标设备，其工作原理如下：
1. 激光器：二氧化碳激光打标机使用二氧化碳气体作为激光介质。
在激光器中，二氧化碳气体被电流激发，产生激光。
2. 光学系统：激光通过光学系统进行聚焦和调整。
光学系统由透镜和反射镜组成，用于将激光束聚焦到非常小的点上。
3. 打标控制系统：打标控制系统控制激光的开关和移动，以实现所需的打标效果。
用户可以通过计算机或其他设备输入打标内容和参数，打标控制系统会根据输入的指令控制激光的开关和移动。
4. 打标材料：激光束照射到打标材料上，通过激光的热效应，使打标材料表面发生化学或物理变化，从而实现打标效果。
总结起来，二氧化碳激光打标机的工作原理是通过激光器产生激光，经过光学系统聚焦和调整，然后由打标控制系统控制激光的开关和移动，最终实现对打标材料的打标。
二氧化碳激光打标机使用说明书一、产品硬件及开关机介绍1.1外观1.2硬件组成①光路部分：CO2射频激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑；③水路部分：水箱，机架。
1.3开机顺序①总电源；②电脑开关；③水箱电源开关；④激光电源开关；⑤振镜电源开关；⑥红光电源开关。
1.4关机顺序①激光电源开关；②振镜电源开关；③红光电源开关；④水箱电源开关；⑤关闭电脑；；⑥总电源。
二、软件部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。
用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。
或者是用剪切+粘贴命令来重新排列图形顺序。
下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。
向左和向下是调负数，向右和向上是调正数。
（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。
（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。
2.3 填充填充可以对指定的图形进行填充操作。
被填充的图形必须是闭合的曲线。
如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。
(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)点击对应的工具栏图标（）后将弹出填充对话框，如下图所示。
激光打标机技术参数一、今为二氧化碳激光打标机产品介绍TZ-CO2-1系列激光打标机是我公司专门研制开发的用于非金属材质类产品标记的设备本设备选用美国原装CO2激光器、高速扫描振镜、独特的全密封腔体结构为满足不同客户的需求可根据实际情况量身定做特种机型产品特点打标精度高、速度快、经济耐用雕刻深浅随意控制大功率激光机能适用于多种非金属产品的雕刻及切割标记清晰不易磨损可装配流水线作业支持飞行打标选配打标软件运行于WINDOWS 平台中文界面能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等多种软件的文件格式如PLT、PCW、DXF、BMP等同时也能直接使用SHX、TTF字库打标控制软件功能强大可直接通过电脑随意设计图形。
适用材料及领域主要应用于非金属材料包括陶瓷、橡胶、PVC、PPC、压克力、工艺礼品、家具、皮革服装、非金属模型模具、食品饮料及烟酒包装、医药包装、印刷制版、非金属铭牌、标签等。
技术参数设备型号:TZ-CO2激光功率10W激光波长10640nm标准打标范围110×110mm选配打标范围150×150/300×300/500×500mm雕刻深度≤3mm视材料可调标刻速度≤7000mm/s最小线宽0.015mm最小字符0.3mm重复精度±0.001mm整机耗电功率≤0.5KW电力需求220V/50Hz/10A跟随打标效果二TZ-CO2-2小型二氧化碳激光打标机图片技术参数、应用材料及领域参照TZ-CO2-1其产品体积更小更容易携带。
打标样品图片三、TZ-GX图片产品介绍光纤激光打标机是我公司运用现今世界上最先进的激光技术研制而成的新一代激光打标机设备采用光纤激光器输出激光通过高速扫描振镜系统实现打标功能光纤激光打标电光转换率高达70以上与半导体激光打标机相比有更高的光束质量产品特点体积小重量轻完全风冷不需要水冷机打标精度更高性能更加稳定百分百免维护速度快、精度高、无耗材、低耗电、整机功率不足500W不受环境和气温变化影响在停电状态下可使用蓄电池、汽车点烟器加逆变器进行工作应用材料及领域光纤激光打标机广泛用于金银钻石、卫生洁具、食品包装、烟草打标、啤酒打标、饮品打标、药品包装、医疗器械、眼镜钟表、汽车配件、塑料纸料、电子五金。
二氧化碳大功率打标机安全操作及保养规程1. 引言二氧化碳大功率打标机是一种常见的工业设备，用于在各种材料上进行标记和刻印操作。
本文档旨在提供使用二氧化碳大功率打标机时的安全操作指南和保养规程，以确保操作人员的安全以及设备的正常运行。
2. 安全操作规程2.1 安全防护装备在操作二氧化碳大功率打标机前，操作人员必须佩戴以下安全防护装备：•护目镜：用于保护操作人员的眼睛免受激光射线和飞溅物的伤害。
•防护手套：用于保护操作人员的手部免受高温操作区域和设备移动部件的伤害。
•工作服：操作人员应穿着适合的工作服，以防止衣物被夹紧或被火花引燃。
•防护鞋：用于保护操作人员的脚部免受设备掉落或踩踏的伤害。
2.2 设备操作规程在操作二氧化碳大功率打标机时，操作人员需要遵守以下规程：•熟悉设备操作手册：在操作设备之前，操作人员应仔细阅读设备的操作手册，并确保理解设备的工作原理和操作步骤。
•入口禁止区域：在设备正在工作时，未经许可禁止进入工作区域，并且要保持足够的安全距离，以防激光辐射或飞溅物的伤害。
•避免直接照射：操作人员不得将二氧化碳大功率打标机的激光器直接照射到皮肤或眼睛上，以防止激光辐射的伤害。
•定期检查设备：在使用设备之前，操作人员应检查设备的各个部件是否完好，并确保设备处于可靠的工作状态。
•操作人员离开时关闭设备：当操作人员离开设备时，必须将二氧化碳大功率打标机关闭，以防止无人操作时发生意外。
2.3 火灾风险和防范二氧化碳大功率打标机使用激光技术进行操作，在使用过程中存在火灾风险。
以下是一些防范措施：•禁止在易燃物附近操作：操作二氧化碳大功率打标机时，操作人员应确保周围没有任何易燃物，以防止激光辐射引发火灾。
•注意材料燃烧性：在进行材料标记前，操作人员应了解材料的燃烧性，并选择适当的功率和速度进行操作，以防止过度烧焦或引发火灾。
•停电后检查：在使用完二氧化碳大功率打标机后，确保将设备完全关闭，并用适当的工具检查设备上是否有残留的火花或火焰。
Co2激光打标机
ML-CO2w 10 图片及文字介绍仅供参考，请以实物为准
机型简介
CO2 系列激光打标机核心光学部件均采用美国原装进口产品，美国进口CO2 射频激光器、美国高速扫描振镜,为机器长时间连续高速稳定工作提供了可靠保障。
CO2 射频激光器是一种气体激光器，激光波长为10.64μm，属于中红外频段，CO2 激光器有比较大的功率和比较高的电光转换率。
二氧化碳激光器以CO2 气体作为工作物质。
将CO2 和其他辅助气体充入放电管，当在电极上加高电压，放电管中产生辉光放电，就可使气体分子释放激光。
将释放的激光能量扩束及聚焦后，再通过扫描振镜进行偏转可进行激光加工。
打标软件运行于WINDOWS平台，中文界面，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP 等多种软件的文件格式，如PLT、PCW、DXF、BMP等，同时也能直接使用SHX、TTF字库。
通过
电脑随意设计图形，操作简便，功率由软件控制，连续可调。
机型特点
1、打标精度高、速度快、雕刻深浅随意控制。
2、激光功率大，能适用于多种非金属产品进行雕刻及切割。
3、无耗材、加工成本低廉--激光器运行寿命高达20000-30000小时。
4、标记清晰，不易磨损，雕刻及切割效率高、环保、节能。
适应材料及行业:
工艺礼品、家具、皮革服装、广告标牌、模型制作、食品包装、电子元件、医药包装、印刷制版、外壳铭牌等。
适用材料：
的材料主要有竹木制品、纸张、布料皮革、有机玻璃、环氧树脂、亚克力、聚酯树脂等非金属材料。
技术参数。

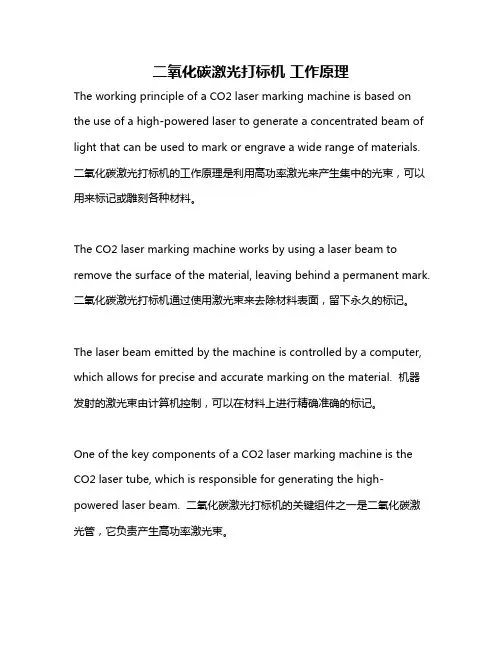

二氧化碳激光打标机工作原理The working principle of a CO2 laser marking machine is based on the use of a high-powered laser to generate a concentrated beam of light that can be used to mark or engrave a wide range of materials. 二氧化碳激光打标机的工作原理是利用高功率激光来产生集中的光束，可以用来标记或雕刻各种材料。
The CO2 laser marking machine works by using a laser beam to remove the surface of the material, leaving behind a permanent mark. 二氧化碳激光打标机通过使用激光束来去除材料表面，留下永久的标记。
The laser beam emitted by the machine is controlled by a computer, which allows for precise and accurate marking on the material. 机器发射的激光束由计算机控制，可以在材料上进行精确准确的标记。
One of the key components of a CO2 laser marking machine is the CO2 laser tube, which is responsible for generating the high-powered laser beam. 二氧化碳激光打标机的关键组件之一是二氧化碳激光管，它负责产生高功率激光束。
In addition to the CO2 laser tube, the machine also includes a series of mirrors and lenses that help to focus and direct the laser beam onto the material being marked. 除了二氧化碳激光管外，机器还包括一系列镜子和透镜，这些有助于将激光束聚焦并引导到被标记的材料上。

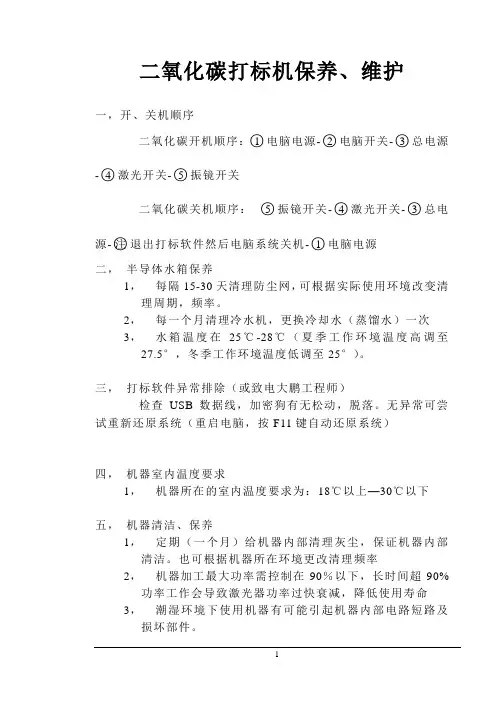

二氧化碳打标机保养、维护一，开、关机顺序二氧化碳开机顺序：○1电脑电源-○2电脑开关-○3总电源-○4激光开关-○5振镜开关二氧化碳关机顺序：○5振镜开关-○4激光开关-○3总电源-○注退出打标软件然后电脑系统关机-○1电脑电源二，半导体水箱保养1，每隔15-30天清理防尘网，可根据实际使用环境改变清理周期，频率。
2，每一个月清理冷水机，更换冷却水（蒸馏水）一次3，水箱温度在25℃-28℃（夏季工作环境温度高调至27.5°，冬季工作环境温度低调至25°）。
三，打标软件异常排除（或致电大鹏工程师）检查USB数据线，加密狗有无松动，脱落。
无异常可尝试重新还原系统（重启电脑，按F11键自动还原系统）四，机器室内温度要求1，机器所在的室内温度要求为：18℃以上—30℃以下五，机器清洁、保养1，定期（一个月）给机器内部清理灰尘，保证机器内部清洁。
也可根据机器所在环境更改清理频率2，机器加工最大功率需控制在90％以下，长时间超90%功率工作会导致激光器功率过快衰减，降低使用寿命3，潮湿环境下使用机器有可能引起机器内部电路短路及损坏部件。
二氧化碳基本雕刻参数（仅供参考）一、雕刻木制品：填充：0.1mm 速度：500 mm/s 频率：5（KHz) 功率：50（%）二、雕刻皮革材料穿孔（切割多遍）填充：0.00mm 速度：100-200 mm/s 频率：5（KHz) 功率：80（%）三、雕刻硅胶、朔胶等柔韧性材料填充：0.1mm 速度：500 mm/s 频率：5（HKZ）功率：5-15(%) 电流：12.0AEzCad2打标软件使用简明教程由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准一软件功能主要功能：●自由设计所要加工的图形图案●支持TrueType字体，单线字体（JSF），点阵字体（DMF），一维条形码和DataMatrixdeng等二维条形码●灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件。
CO2激光打标机技术说明苏州光谷光电的CO2激光打标机系列打标机是使用二氧化碳激光器，属通用机型，后聚焦方式，光学系统可自由升降、平移。
采用高性能CO2激光器，高速扫描振镜，速度快、精度高。
软件采用Windows 界面，可兼容Coreldraw、Autocad、Photoshop等多种软件输出的文件。
支持PLT、PCX、DXF、BMP等文件，直接使用SHC、TTF、字库。
支持自动编码、序列号、批号、日期、条形码及二维码的打标，软件、具有图形反打功能。
电脑任意设计图形文字、灵动方便、无需印刷耗材，加工成本低。
激光标记无毒、五无变形、无污染、耐磨损。
可选旋转工作台，适用于打圆周产品。
一流的配件保证了极高的打标精度和速度、性能稳定、价格适中，可随意控制雕刻深度,能长期工作。
采用一体化的设计结构，全新的光路密封方式，总体稳定可靠，外形美观高档。
性能特点：在标刻相同效果下可明显提高打标速度，典型的应用如打反白效果、除铝表面阳极化处理层，动物耳标激光打码。
激光输出稳定，重复性高的图案。
全新的光路密封方式，保证了泵浦头的安全工作，免维护周期长。
CO2非金属高速激光打标机(SG-C30W)主要应用行业■应用行业：广泛应用于眼镜、纽扣、塑胶、标牌、包装、皮革、布料、陶瓷、玻璃、水晶、橡胶、电器、工艺制品、木竹制品等行业。
CO2非金属高速激光打标机(SG-C30W)适用材料■适用材料：适用绝大部分非金属材料,如皮革、布料、木器、竹器、纸张、有机材料、亚克力、塑料、环氧树脂等。
技术参数：最大激光功率：30W/40W/60W/100W激光波长：10.64um重复频率：≤50kHz雕刻深度：≤3mm雕刻线速：≤7000mm/s最小线宽：0.1mm最小字符：0.4mm重复精度：±0.01mm冷却方式：风冷/水冷整机耗电功率：≤800W电力需求：220V±10%/50Hz/10A标刻范围：100mm×100mm选配范围：50mmX50mm 150mm X150mm服务承诺1．我公司组建了一批强硬的应急维修服务队，有经验丰富的高级技师，对出现的任何问题都能在最快的时间内赶到现场，进行维修和更换。
打标机说明指导书中文感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG激光，通过控制振镜的偏转来达到标刻的目的。
激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。
型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064 nm激光器输出功率：50W声光调制频率：500 ~20 kHz最大直线刻写速度：3000 mm/s, 视材料标刻范围：70*70mm(110*110mm,220*220 mm) 重复精度：mm定位精度：mm标刻线深：~ mm供电：三相~ 380V、KV A2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。
3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG 激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，外形结构如图一所示。
图一 整机外形构造图3．2 激光器系统激光器系统主要由激光工作物质、泵浦氪灯、聚光腔、谐振腔组成。
目录致用户 (2)激光安全…………………………………………3 ，4危险警示可能的危害激光器标识图示安全须知工作原理 (5)基本参数 (6)产品介绍………………………………………7，8，9 安装准备…………………………………………9，10检查包装包装拆卸装箱清单可选配置安装使用…………………………………………11，13环境要求安装步骤启动操作软件使用日常维护…………………………………………13，14 故障排除…………………………………………14，15服务保修…………………………………………15，16致用户本设备是我公司汇集多年激光开发、生产和服务的经验，自行研制、生产的高性能激光打标系统。
具有外型美观，功能齐全，质量可靠，性能稳定，使用便捷等优点。
从而提高您的工作效率，为您创造更多的经济效益。
当您第一次使用本系统时，建议您首先详细阅读本使用说明，以便充分了解本激光打标系统在硬件和软件等方面的操作、注意事项及日常维护。
当您在日常操作总遇到困难时，也可以随时查阅本使用说明中的相关内容，获取快速排除故障的方法。
请仔细阅读本使用手册，如有疑问，请随时致电我们的专业维修服务人员，我们将竭诚为您服务。
客户服务电话:400-0359-868激光安全一、危险警示危险：即时的危害，会导致死亡或严重受伤。
警告：潜在的危害，会导致死亡或严重受伤。
警示：潜在的危害或不安全操作，会导致轻度或中度受伤。
警示：潜在的危害或不安全操作，会导致产品的损坏。
二、可能的危害CO2 激光器会发出不可见的红外激光，其波长为10.6μm，直接的或扩散的激光辐射会引起严重的角膜受伤及皮肤伤害；如需暴露在激光辐射下，必须戴护目镜等保护装置。
三、激光器标识图示激光辐射警告高压危险警告四类激光产品，不可见激光辐射，避免眼睛或皮肤暴露在辐射范围内。
直接激光辐射窗口警告四、安全须知●为了您和设备的安全，设备必须有良好的接地保护；●本设备在工作时会产生热量，请在通风良好的地方使用；●不要在封闭的环境中，如无任何通风设备的密闭房间中使用本设备；●为了减少火灾、触电或产生损坏之危险，请勿让设备遭雨淋、受潮或溅水，且确保该设备之上勿放置任何盛有液体的物品；●本激光设备不允许对强反射物品，例如镜面，光滑金属等进行标刻操作；●严禁用眼睛直视（出射或反射）激光，以防损伤眼睛；●请勿用身体任何部分接触激光，这会对皮肤造成烧伤；●机器操作人员应进行必要的培训指导；●设备不工作时，请关闭电源开关；●仔细阅读使用说明书并正确使用激光打标机；●由于用户不按照使用说明书规定的操作程序所造成的任何故障和设备损坏以及造成的人身伤害，全部由客户承担责任。
工作原理图基本参数A、结构参数1）激光器类型 CO2激光器（全封闭式射频激励金属管）2）激光波长 10.64微米3）输出功率 30W4）激光偏转振镜高精度双维高速扫描振镜5）冷却方式常压风冷式6）防尘方式密封7）系统消耗功率 500W（交流220V，50HZ）8）光路外形尺寸、重量650X148X 148（mm） 10kgB、标刻性能1）标刻焦距 100mm~190mm2）定位精准 0.01mm3）最小标刻线宽 0.02mm4）标刻范围 110mm X 100mm5）适合生产线速度 <50m/min6）标刻速度 800~1000字符/秒7）字符大小在标刻范围内任意调整8）标刻行数在标刻范围内任意行9）标刻内容中英文/数字/图形/日期时间/序列号等10）标刻字体各种标准CAD线形字体，可自定义扩展C、环境要求1）环境温度： 10~50℃2）工作温度： 5~60℃3）环境湿度： 45%~75%4）大气压力： <海拔2000m5）电压及电流： 220V 5A6）供电频率： 50HZ*技术参数和其他信息依据具体的应用状况和材料而不同，如有改动恕不另行通知。
产品介绍激光打标机的主要组成部分有三个：激光机、控制系统和电源控制箱。
激光机是激光打标机产生激光源和控制激光的关键部分，它的品质直接关系到激光打标机的工作寿命以及工作效率。
控制系统是一个高度集成一体化的工业计算机，主要用于对打标信息的输入、编辑以及对激光器和振镜进行快速精确控制。
电源控制箱是给扫描振镜和激光器提供匹配的直流电源的部件。
附属设备：二维工作台、脚踏开关、红光对焦系统、电动升降系统、电源线。
选配设备：旋转夹具、空气净化系统等。
A、激光机全铝合金外壳数量：一台组成：激光器、扩束镜、振镜、振镜控制卡、镜头、散热风扇等。
*注：本公司使用激光器为美国Synrad公司的产品。
1.数据线和控制柜相连接，用来传输激光器以及振镜的控制信号和激光器的状态信号等，是激光打标机的数据控制总线。
2.激光打标头控制激光进行标刻的主要部分，振镜和振镜控制卡都安装于此，振镜属高精度工作部件，应尽量避免此部分受到撞击。
3.机身此处安装的是全封闭金属腔激光器，是产生激光的部分，激光打标机工作时所需的激光由它产生。
4.尾部出风口出风口就是空气的出口，和进风口形成一个回路，让空气循环。
5.两侧进风口金属激光器使用风冷来散发激光器的热量，进风口是空气的进口。
进口前如有滤网，需要经常清洁。
▲警告：要保持进出风口的畅通，否则影响激光器的工作效率。
6.镜头激光打标系统中关键的光学部件之一，这里使用新加坡的F-θ透镜，作用为将激光器射出的平行激光束聚焦，达到能量集中的目的。
7.扫描头数据电源线接口（DB15）传输振镜的控制信号及其工作电源。
8.直流电源接入线插入电源箱的航空插座中。
B、控制系统一体化工业控制计算机、包含有各类标准I/O接口、内置标刻控制系统，允许外接键盘、鼠标、显示器和USB设备。
▲警告：设备标刻控制软件是基于32 位Windows XP / Windows 7 环境开发，为保证其正常使用，请保持软件驱动正确安装以及远离病毒环境。
C、电源柜30W 专用里面装有激光器和振镜的直流电源。
它将220V的市电转换为激光器和振镜所需要的电源。
数量：一台尺寸（长×宽×高）： 335X290X90重量： 4.5Kg1.电源控制面板在控制柜右侧设有电源控制面板，控制卡、振镜、激光器、红光对焦系统电源通断由此控制。
▲警告：设备启动、关闭请严格按顺序操作。
2.二维工作台安装在扫描振镜正下方，用于产品夹具定位，打标位置微调。
3.电动升降系统安装于源柜上方，用于支撑激光机部件和红光对焦系统。
可用手动和电动两种方式控制。
安装准备一、检查包装1、检查包装箱是否有损坏或严重变形、受潮等现象。
2、检查封箱胶条是否完整。
3、开箱后检查整机设备是否有损坏或严重变形。
4、按合同清单检查货物配件是否缺失或损坏。
（外包装损坏或受潮）二、包装拆卸采用两层包装方式：1.防护膜包装2.木板包装如果是用木板包装设备，请用合适的工具打开。
（开箱示意）警示：在卸机和拆箱过程中，不要压伤手和脚。
并注意木箱上面的铁钉。
三、装箱清单1.整机设备2.说明书3.定位夹具4.六角扳手5.装配零件四、可选配置1.旋转夹具2.烟雾净化系统 4.场镜安装使用1.环境要求警示：确保准守以下环境使用本设备，以防对设备的性能和功能造成不利影响。
否则可能损坏设备，引发意外事故。
本设备只能在室内使用，不安装在户外或以下环境使用。
●直接受到加热设备热辐射环境。
●有液体飞溅或油性空气的环境。
●受阳光直射的环境。
●有灰尘或腐蚀气体的环境（硫气和氨气）。
●温度剧烈变化的环境。
●会结冰和结露的环境。
●有震动和强力冲击的环境。
●有强电子电磁干扰的环境。
●在额定温度和湿度范围内使用和保存本设备。
湿度≤80％，温度5℃～30℃。
●在额定的电源范围内使用本设备。
电压波动范围±5％，频率50～60Hz。
（如果电压，频率不正确，必须安装稳压电源和变频电源，必须安装有效接地线）。
2.安装1.拆掉设备内包装膜，用叉车或人力缓慢的把设备搬到预订的工作地方。
2.最后把机脚按水平标准调试好，并锁紧。
3.安装显示器和接通电源。
（要求电源插座必须有良好的接地线）。
4.在安装过程中，一定保护好振镜头和激光器部分。
3.启动操作注意：启动使用前请确保连接电源、接地环境正确有效。
开机顺序①总电源→②急停开关→③钥匙开关→④激光器开关→⑤计算机关机顺序⑤计算机→④激光器开关→③钥匙开关→②急停开关→①总电源注意：请务必按以上开关机顺序操作！4.软件操作用户在操作前请仔细阅读软件附带的电子版《EzCad 用户使用手册》或听从培训人员指导以获得必要的使用技能。
注意：在没有专业指导或不明以下【配置参数markcfg0】所有选项配置作用的情况下，请勿擅自更改原出厂配置。
（下图配置仅作展示，不作实际参考）日常维护1.设备在工作时，不能接触或碰撞振镜、激光机部位；2.激光器及光学镜头属于精密仪器，搬运时小心轻放，并避免震动；3.机内出现故障时，应立即停止工作，由专业工作人员处理；4.注意开关机顺序；5.注意打标幅面不得超过工作幅面；6.注意保持室内及机器部件表面整洁干净；7.注意保持机器四周环境通风，保持抽风系统的正常运行；8.注意保持杀毒软件更新升级，定期备份常用文件。
常见故障及排除一、无激光输出1.关机并重新启动，必须按顺序关闭、启动。
2.检查镜头是否有遮挡。
3.检查软件参数设置是否得当。
二、激光输出功率较弱1.检查软件参数设置是否正确。
2.根据场镜检查产品是否在焦距上。
3.检查场镜是否有脏污。
三、软件启动找不到加密狗1.鼠标右击【我的电脑】-【属性】-【硬件】-【设备管理器】，检查是否能找到加密狗硬件。
重新更换USB口插拔。
2.检查加密狗驱动是否正确安装，重新安装驱动。
3.重新安装 Windows 系统，并正确安装所有驱动程序。
四、打标实际图形比例、尺寸和软件设置不一致1.检查场镜范围与参数设置是否匹配。
2.检查【参数（F3）】-【区域】页设置是否被更改，请按出厂备份截图重新设置。
五、工控计算机不能正常启动1.使用【一键还原】还原出厂系统。
2.全新安装 Windows 系统。
3.检查硬盘、内存条是否有松动，金手指是否接触不良。
六、打标过程中有断线1.对常用U盘、系统全面杀毒或全新安装系统。
2.检查电源地线是否良好接触。
七、打标图形填充与边框不重合EzCAD项目名称建议设置参数值常用设置值单位开光延时-50 ～ -200 -150 微秒关光延时20 ～ 200 200 微秒结束延时50 ～ 200 200 微秒拐角延时50 ～ 150 100 微秒服务保修一、当机器出现故障，客户凭购买机器的合同或有效票据，可享受本公司的各项服务。
符合其中保修规定的可选择最近的维修中心享受保修服务。
二、凡本公司出售的机器享有自购买之日起壹年的保修。
并提供终身维护。
