气动打标机说明书(简化版)

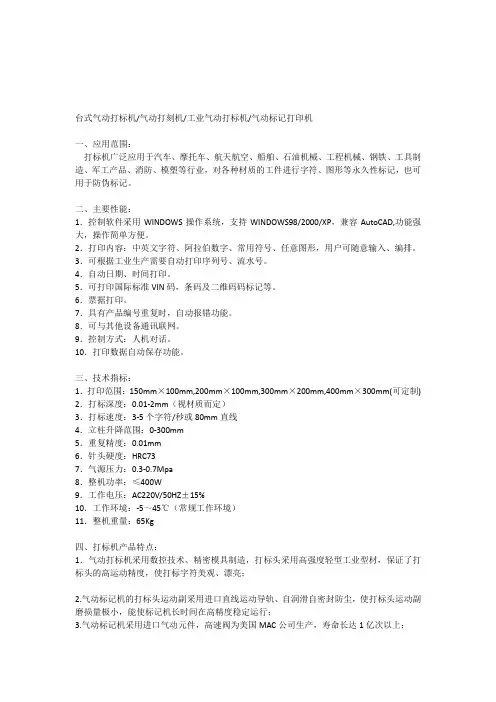

台式气动打标机/气动打刻机/工业气动打标机/气动标记打印机一、应用范围：打标机广泛应用于汽车、摩托车、航天航空、船舶、石油机械、工程机械、钢铁、工具制造、军工产品、消防、模塑等行业，对各种材质的工件进行字符、图形等永久性标记，也可用于防伪标记。

二、主要性能：1．控制软件采用WINDOWS操作系统，支持WINDOWS98/2000/XP，兼容AutoCAD,功能强大，操作简单方便。

2．打印内容：中英文字符、阿拉伯数字、常用符号、任意图形，用户可随意输入、编排。

3．可根据工业生产需要自动打印序列号、流水号。

4．自动日期、时间打印。

5．可打印国际标准VIN码，条码及二维码码标记等。

6．票据打印。

7．具有产品编号重复时，自动报错功能。

8．可与其他设备通讯联网。

9．控制方式：人机对话。

10．打印数据自动保存功能。

三、技术指标：1．打印范围：150mm×100mm,200mm×100mm,300mm×200mm,400mm×300mm(可定制) 2．打标深度：0.01-2mm（视材质而定）3．打标速度：3-5个字符/秒或80mm直线4．立柱升降范围：0-300mm5．重复精度：0.01mm6．针头硬度：HRC737．气源压力：0.3-0.7Mpa8．整机功率：≤400W9．工作电压：AC220V/50HZ±15%10．工作环境：-5～45℃（常规工作环境）11．整机重量：65Kg四、打标机产品特点：1．气动打标机采用数控技术、精密模具制造，打标头采用高强度轻型工业型材，保证了打标头的高运动精度，使打标字符美观、漂亮；2.气动标记机的打标头运动副采用进口直线运动导轨、自润滑自密封防尘，使打标头运动副磨损量极小，能使标记机长时间在高精度稳定运行；3.气动标记机采用进口气动元件，高速阀为美国MAC公司生产，寿命长达1亿次以上；4.气动标记机的打标针头材料采用进口合金材料，使针头硬度高达HRA95，针头使用寿命大大提高；5.气动标记机的打标头到位开关采用日本OMRON产品，精度高、可靠性好；6．我公司采用目前最先进的电路设计,和单片机参与控制的模式,使打印机具有很长的连续工作时间,运行稳定可靠。

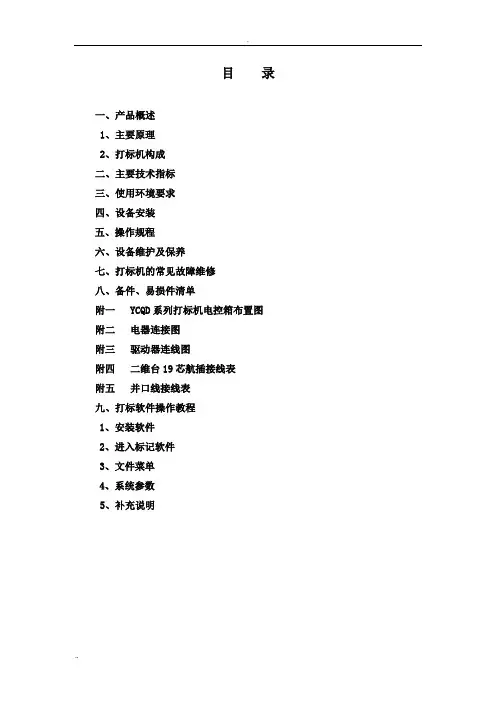

目录一、产品概述1、主要原理2、打标机构成二、主要技术指标三、使用环境要求四、设备安装五、操作规程六、设备维护及保养七、打标机的常见故障维修八、备件、易损件清单附一 YCQD系列打标机电控箱布置图附二电器连接图附三驱动器连线图附四二维台19芯航插接线表附五并口线接线表九、打标软件操作教程1、安装软件2、进入标记软件3、文件菜单4、系统参数5、补充说明一、 产品概述YCQD 系列气动标记机可以在各种零部件、标牌上打印出清晰、规范牢固的标记。

这些被打的工件材料可以是金属、也可是非金属材料。

打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

该打标记机性能稳定可靠，操作维护均很方便，目前广泛应用于我国汽车、冶金、通用机械、石油化工等行业 1、 工作原理：在计算机控制下，打标头通过二维工作台带动在平面内作任意运动，同时针头通过气动系统作高频振动，在工件上打印出清晰标记。

系统工作原理框图如下：打标机控制系统将电脑传送的控制信号传送给气动或激光执行系统，打标机控制系统将电脑传送的控制信号传送给步进电机或伺服电机电脑将编辑的打标文件生成数字信号传送给打标机可利用WINDOWS 软件技术将常用软件生成的文件通过电脑和各种计算机外设传送给打标机可以利用WINDOWS 软件技术将网络数据传送给打标机在打标机配带的电脑上使用专用的软件编排需要在零件上标示的图形和文字符号钢针在工件表面按预定轨迹加工刻划形成图形和字符2、打标机构成：基本配置由计算机、显示器、控制箱、打标机主机组成。

2、1主机：主机包括二维、Z轴、打标头、空气调压过滤器。

A、二维是步进驱动的X、Y运动机构，在电脑和控制器的控制下按字符和图形的轨迹运动；b、Z轴是手动升降机构，用于调整针头和工件的距离（便携式无Z轴）；c、打标头是针头振动机构，包括钢针、弹簧、密封圈；d、空气调压过滤器用于供应使钢针振动的气压，并可调整钢针的冲击力。

2、2控制箱前面板示意图：说明：a、三个开关（X+/X-开关、Y+/Y-开关、出针/停开关）只能在手动/自动切换开关切换至手动状态时起作用；手动状态用于测试系统是否正常；b、X+/X-开关控制打标头在X轴两个方向运动；c、Y+/Y-开关控制打标头在Y轴两个方向运动；d、出针/停开关手动控制针振动。

气动打标机使用说明1、打开电脑，检查电脑和打印机的数据线连接是否正常，安装软件，选择自动安装软件（红色的球状软件）。

2、连接气枪3、打开打印机开关4、用游标卡尺测量打印部分的直径（记下数字）5、最上面的把手是调整高度的，选装把手提高高度（针头和工件的上下高度大约10cm）防止不正当操作破坏针头，安装工件，一定要用方形螺丝刀螺紧工件，如果重复打印必须检验工件是否牢固，掉正气压气压值大约0.2-0.4之间效果比较好。

6、如果旋转机头旋转证明现在处于圆面打印，如果旋转机头不旋转证明现在处于平面打印（可以按按钮查看现在处于什么状态）。

根据工件情况选择打印圆面或者平面。

7、打开ThorX6软件，“标记”，点击“添加标记”，选择文本（一般选择平面文本“ABC无弧度文本”），双击文件中的内容，出现窗口在窗口上填写需要打印的内容，如果字头方向朝右就是调整角度“90”，如果字头方向朝右就是调整角度“270”，可以拖动内容调整字体大小也可以调整字高和字宽，选择好合适的字体。

针头可以通过电脑的左右方向键或者鼠标调整（具体方法：选择打印内容，移动鼠标或者方向键），如果是平面前后调整方法：1、移动针头2、移动底座。

8、点击菜单“刻录”，填写“工件直径”9、查看打印针头位置，选择排版，排版菜单下的“中心”按钮就是打印时针头的开始距离。

以上准备好后，开始旋转最上面的上下把手，把针头调到离工件最高点大约0.8-1.0cm的距离效果比较好。

点击开始刻录。

如果觉得打印不正确可以按停止打印。

（X轴表示：水平面左右位置，Y轴表示：水平面前后位置，Z轴表示：高度）注意事项：1、工件拧紧，要不打印时候容易掉下来破坏工件2、调正好针头和工件的距离3、如果有物体不小心碰到针头，针头有事会掉针箱中，要把针头螺下来，拿出针头和弹簧，放针头的锥形体边缘有个黑色大约直径为0.8cm的橡胶垫。

（安装：先把弹簧放进锥形体，然后放针头，最后把褐色橡胶垫放在卡槽中，橡胶垫隔住针头不弹出），拧上螺丝安装完毕。

工业气动打标机使用说明 第一章 引言第二章 安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明第三章 系统说明3.1、系统简介3.2、系统的构成3.3、系统的软件组成：3.4、主要技术性能及参数3.5、设备的安装调试第四章软件说明第五章 故障检测与其它第一章 引言气动标记打印机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹移动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形.根据这一原理,有以下几点结论:A.打印深度和工件材质,打印针离工件表面的距离,气压,打印速度有关.一般而言,材料越软,打印越深;打印针离工件表面越近(大于最小距离),打印越深;气压越高,打印越深;打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄.C.打印线条的连续性舆打印速度有关.打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.4-0.6MPa压缩空气.不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章 安装2．1标准配置一台标记打印机由下列所示部件组成:主件----计算机控制器打印机附件----调节支架打印针气压调节阀16芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架B.用6mm气管连接气压调节阀和打印机C.用19芯电缆连接打印机和控制器D.用3芯电源线连接控制器和电源E.用25芯数据线连接控制器和计算机F.用气管(用户提供)连接气压调节阀和气源G.将打印针连接在打印机上必须垂直放置.打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印.同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。

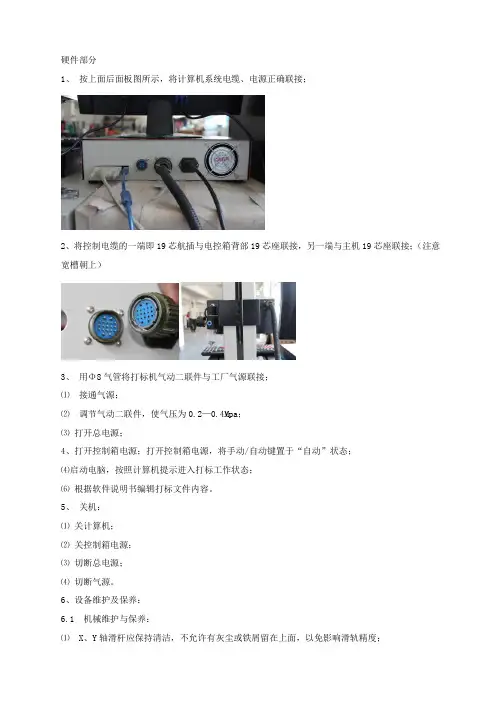

硬件部分1、按上面后面板图所示，将计算机系统电缆、电源正确联接；2、将控制电缆的一端即19芯航插与电控箱背部19芯座联接，另一端与主机19芯座联接；（注意宽槽朝上）3、用Φ8气管将打标机气动二联件与工厂气源联接；⑴接通气源；⑵调节气动二联件，使气压为0.2—0.4Mpa；⑶打开总电源；4、打开控制箱电源；打开控制箱电源，将手动/自动键置于“自动”状态；⑷启动电脑，按照计算机提示进入打标工作状态；⑹根据软件说明书编辑打标文件内容。

5、关机：⑴关计算机；⑵关控制箱电源；⑶切断总电源；⑷切断气源。

6、设备维护及保养：6.1 机械维护与保养：⑴ X、Y轴滑杆应保持清洁，不允许有灰尘或铁屑留在上面，以免影响滑轨精度；⑵ X、Y轴滑杆每周加一次20#以上机油少许，并用手握住打标头沿X、Y方向来回运动几次；⑶定期检查X、Y轴电机与同步带轮联接处是否松动，每三个月检查一次；⑷定期检查X、Y轴的同步带的张紧程度（三个月一次）；⑸定期检查X、Y轴的同步带紧固块是否松动（三个月一次）；⑹保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套中,每天使用前加润滑油（可从排气孔注油）；⑺气源接通时，二联件自动排水，此时会有气体排出，几分钟后恢复正常，半年检查一次气动二联件是否正常；⑻针头磨损可以进行修复，取出针头的方法是，向左旋下针套，取出橡胶密封垫，便可取出针头和复位弹簧；⑼行程开关上不允许有油污和铁屑等；⑽压缩空气应符合技术要求中提出的指标。

6.2 计算机系统的维护与保养：⑴电源应符合技术要求中提出的指标；⑵计算机应由专人操作，不允许运行其它软件；⑶一旦计算机染有病毒，请迅速请软件技术人员处理，或迅速与本公司联系；⑷计算机环境应符合技术要求中所提出的指标；⑸计算机应防潮、防尘和防油污，以免引起进接插元件氧化后造成短路，接触不良等故障。

并半年开机箱清扫一次灰尘；⑺严禁摔跌电控箱、计算机、键盘、鼠标器等，以免损坏机内元器件；7、打标机的常见故障检修：（要设计个表格）8、易损件清单：1 针头镶硬质合金自制 32 密封圈 33 同步带345-3M-9 上海同步带厂 14 同步带447-3M-9 上海同步带厂 15 微动开关 2 附一QDDB-L系列打标机电控箱布置图二维台19芯航插接线表航插脚号定义对应接点1 5V- X,Y限位，打标开关一端2 X：AC3 X：BC4 X：+A Ｘ电机：+A5 X：-A Ｘ电机：-A6 X：+B Ｘ电机：+B7 X：-B Ｘ电机：-B8 Y：AC9 Y：BC10 Y：+A Y电机：+A11 Y：-A Y电机：-A12 Y：+B Y电机：+B13 Y：-B Y电机：-B14 X：READ X限位开关另一端15 Ｙ：READ Y限位开关另一端16 DB：READ 打标开关另一端17 MAC A汽动阀一端18 MBC B汽动阀一端19 24V- A，B汽动阀另一端1、安装软件1.1 运行标记软件Setup.exe程序1.6 依次按直到安装完成。

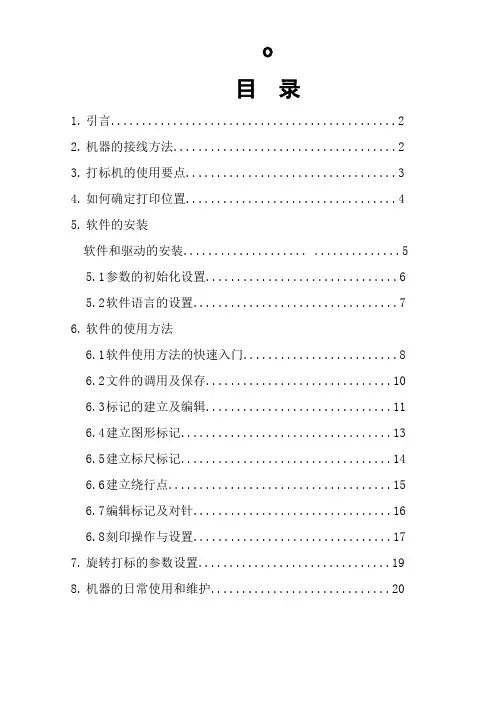

o目录1.引言.......。

.。

.。

..。

.。

...。

.。

..。

..。

.。

..。

22.机器的接线方法。

.。

.。

...。

...。

..。

...。

.。

....。

.。

23.打标机的使用要点.。

.。

...。

.。

.。

.。

.。

.....。

.。

34.如何确定打印位置.。

.。

..。

.。

.。

.。

..。

..。

..。

.45.软件的安装软件和驱动的安装。

.....。

...。

.。

.。

.. .。

..。

.55.1参数的初始化设置...。

.。

.。

.。

.。

.。

..。

..。

..。

. (6)5.2软件语言的设置。

..。

..。

..。

...。

....。

.。

..。

76.软件的使用方法6.1软件使用方法的快速入门..。

...。

.。

..。

..。

.。

..86.2文件的调用及保存.。

.。

.。

.。

.。

...。

..。

..。

....。

106.3标记的建立及编辑..。

..。

..。

..。

....。

..。

.。

.116.4建立图形标记..。

.。

.。

..。

.。

...。

....。

.。

136.5建立标尺标记。

.。

.。

.。

..。

.。

....。

.。

....。

.。

146.6建立绕行点。

.。

...。

....。

.。

.。

..。

.。

..。

.。

.。

156.7编辑标记及对针.....。

.。

..。

..。

.。

.。

..。

..。

.。

.166.8刻印操作与设置.。

.。

.。

.。

...。

...。

.。

.。

..。

177.旋转打标的参数设置..。

.。

.。

...。

.。

.。

.。

....。

198.机器的日常使用和维护。

.。

.。

.。

.。

.。

..。

.。

..20引言随着科学技术的飞速发展、市场经济的日臻成熟，工业打标技术及其装备，以其日益彰显的重要性、实用性，近年来取得了深远、灿烂的市场前景。

气动打标机可以在各种材质的零（部）件、标牌上打印出规范、清晰、永不磨损的独特标记。

那些被打印的工件，材料可以是金属、也可是非金属材料.打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

因其性能稳定可靠，操作维护均很方便，目前广泛应用于冶金、石油化工、汽车、电子机械、食品加工等各种行业。

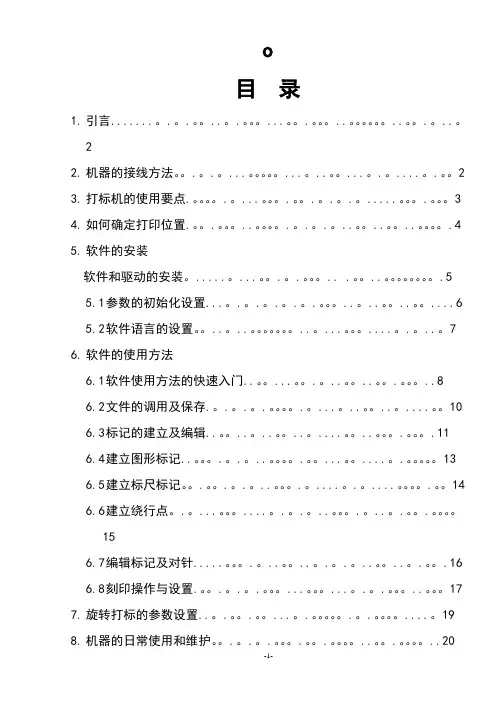

o目录1.引言 (2)2.机器的接线方法 (2)3.打标机的使用要点 (3)4.如何确定打印位置 (4)5.软件的安装软件和驱动的安装.................... .. (5)5.1参数的初始化设置 (6)5.2软件语言的设置 (7)6.软件的使用方法6.1软件使用方法的快速入门 (8)6.2文件的调用及保存 (10)6.3标记的建立及编辑 (11)6.4建立图形标记 (13)6.5建立标尺标记 (14)6.6建立绕行点 (15)6.7编辑标记及对针 (16)6.8刻印操作与设置 (17)7.旋转打标的参数设置 (19)8.机器的日常使用和维护 (20)引言随着科学技术的飞速发展、市场经济的日臻成熟，工业打标技术及其装备，以其日益彰显的重要性、实用性，近年来取得了深远、灿烂的市场前景。

气动打标机可以在各种材质的零（部）件、标牌上打印出规范、清晰、永不磨损的独特标记。

那些被打印的工件，材料可以是金属、也可是非金属材料。

打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。

因其性能稳定可靠，操作维护均很方便，目前广泛应用于冶金、石油化工、汽车、电子机械、食品加工等各种行业。

气动打标机的基本原理: 操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹运动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符或图形.根据这一原理,我们可以得出以下几点结论:A.打印深度与工件材质、打标针离工件表面的距离、气压、打印速度等诸因素息息相关：一般而言,材料越软,打印越深；打标针离工件表面越远,打印越深；气压越高,打印越深；打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关：打印针越尖,打印线条越窄.C.打印线条的连续性与打印速度有关：打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;压缩空气，干燥纯净，可以是工业气源，亦可采用空气压缩机供气；不符合此要求的电、气源有可能损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每月必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.E．调节气压时:当您使用打标请将气压控制为—之间；机器的接线方法如下图：一．打标机使用要点在使用USB型打标机的时候，请确保软件打开时，控制器的电源处于打开的状态下，如果出现下图（1-1）的情况，请检查您的电源是否打开。

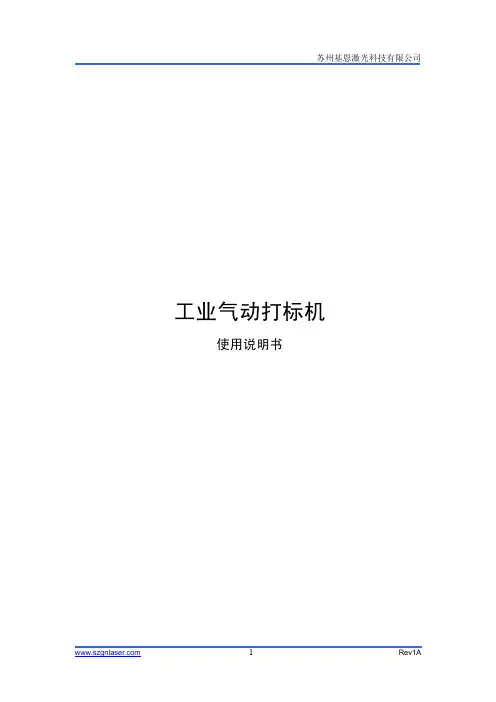

工业气动打标机使用说明书目录1 简介 (3)1.1产品特点 (3)1.2产品性能及技术参数 (4)1.3型号的组成及其代表意义 (5)1.4系统构成 (5)2 设备安装 (6)2.1硬件设备的安装 (6)2.2软件的安装 (7)3 设备保养及常见故障的解决方法 (8)3.1设备保养 (8)3.2常见故障的解决方法 (8)4 打标样品展示 (10)5 售后服务 (12)附录一 LKW2009工业气动标记系统接线图 (13)附录二 LKW2009工业气动标记打印机外形尺寸简图 (15)1 简介1.1 产品特点1.1.1 产生背景在产品的生产过程中需要对其零部件进行更有效的管理或在市场上需要识别自己的产品和对其进行质量跟踪、分析。

因此对产品的零部件，特别是重要零部件进行标记（商标、规格型号、生产批号）非常重要。

为了适应现代化的生产需要，苏州基恩激光科技有限公司(原苏州镭刻威机电有限公司)于2004年研制开发出了气动工业标记打印系统。

该系统采用高频微冲击技术，利用计算机控制对工件进行标记。

LKW型控制器和LKW2009控制软件是我公司积多年的经验,在原镭刻威系列的基础上改进而成的。

它具有强大的功能、良好的操作界面和更高的可靠性与系统稳定性。

1.1.2 主要特点⑴、可连接或控制各种夹具，可以与其它自动控制装置连接。

⑵、在计算机的控制下，打印过程自动进行，打印的标记规范、美观。

⑶、打印针冲击频率高，打印速度快，能满足大批量的生产需要。

⑷、打印针的作用力大，打印深度可达1mm，能满足各种深度的要求。

⑸、性能稳定,安全可靠。

⑹、操作简单,维护方便。

⑺、对环境没有污染。

【注】①单位时间内打印的字符数量取决于字符的大小和笔画的复杂程度。

②打印深度取决于工件材质，打印针离工件表面的距离，气压，打印速度（材质越软打印越深，打印针离工件越近（不小于2.5mm）打印越深，气压越高，打印越深，打印速度越慢，打印越深）。

③打印出字符线条宽度和针尖有关，打印针尖越尖，线条越窄。

工业气动打标机使用说明 第一章 引言第二章 安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明第三章 系统说明3.1、系统简介3.2、系统的构成3.3、系统的软件组成：3.4、主要技术性能及参数3.5、设备的安装调试第四章软件说明第五章 故障检测与其它第一章 引言气动标记打印机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符,图形的轨迹移动,同时压缩空气使打印针以每秒300次的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形.根据这一原理,有以下几点结论:A.打印深度和工件材质,打印针离工件表面的距离,气压,打印速度有关.一般而言,材料越软,打印越深;打印针离工件表面越近(大于最小距离),打印越深;气压越高,打印越深;打印速度越慢,打印越深.B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄.C.打印线条的连续性舆打印速度有关.打印越快,构成线条的连续性越差.注意:A.本机使用220V,50HZ,+/-5%交流电;0.4-0.6MPa压缩空气.不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏机器.C.打印机X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打印机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章 安装2．1标准配置一台标记打印机由下列所示部件组成:主件----计算机控制器打印机附件----调节支架打印针气压调节阀16芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架B.用6mm气管连接气压调节阀和打印机C.用19芯电缆连接打印机和控制器D.用3芯电源线连接控制器和电源E.用25芯数据线连接控制器和计算机F.用气管(用户提供)连接气压调节阀和气源G.将打印针连接在打印机上必须垂直放置.打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印.同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。

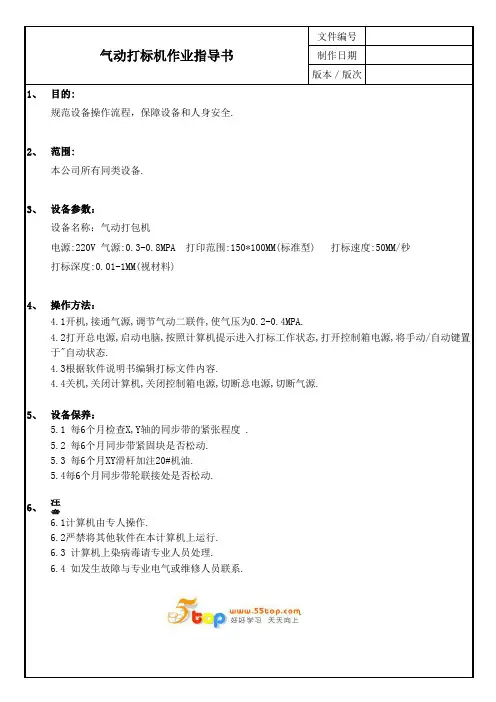

文件编号制作日期版本／版次
1、2、3、4、5、6、注意事项：
5.4每6个月同步带轮联接处是否松动.
6.1计算机由专人操作.
6.2严禁将其他软件在本计算机上运行.
6.3 计算机上染病毒请专业人员处理.
6.4 如发生故障与专业电气或维修人员联系.4.4关机,关闭计算机,关闭控制箱电源,切断总电源,切断气源.
设备保养：
5.1 每6个月检查X,Y轴的同步带的紧张程度 .
5.2 每6个月同步带紧固块是否松动.
5.3 每6个月XY滑杆加注20#机油.
操作方法：
4.1开机,接通气源,调节气动二联件,使气压为0.2-0.4MPA.
4.2打开总电源,启动电脑,按照计算机提示进入打标工作状态,打开控制箱电源,将手动/自动键置于"自动状态.
4.3根据软件说明书编辑打标文件内容.
范围:
本公司所有同类设备.
设备参数：
设备名称：气动打包机
电源:220V 气源:0.3-0.8MPA 打印范围:150*100MM(标准型) 打标速度:50MM/秒 打标深度:0.01-1MM(视材料)
目的:
规范设备操作流程，保障设备和人身安全.气动打标机作业指导书。

第一章系统简介1-1产生背景机械产品在生产过程中需要对零部件进行更有效的管理，在市场上需要对其进行识 别及质量跟踪。

因此，对机械零部件特别是重要零部件进行标记打印（商标.规格型号、 生产批号等）非常必要❾标记质量的好坏也许不会影响零部件的机械性能及使用寿命，但作为产品综合质量 的一个方而仍不容忽视.尤其在竞争激烈的市场经济条件下，企业要实现需牌战略，必 须重视并提髙标记打印质量。

传统的标记打印方法如字模压印、电腐蚀、化学腐蚀等，其局限性较大，或是不规 范，或是速度低，或是深度不够，或是灵活性差，或是劳动强度大。

采用激光腐蚀的激 光标记打印是近几年发展起来的标记方法。

它虽然克服了传统标记方法的某些弱点，但 其自身也存在难以克服的问题：在环境恶劣（灰尘、油污、振动）的生产现场，其稳上可 靠性差，故障率大：有色金属如铝合金、铜合金等对激光的吸收较差，打印深度浅（一 般为0・lmm 左右）：对激光设备的维护比较困难匚总之，传统的标记打E 卩方法和激光标 记打印均难以满足现代化条件下的生产需要。

为了适应现代化的生产需要，重庆余标号机电有限公司研制开发出了气动工业标记 打印系统。

该系统采用髙频微冲击技术，利用计算机控制对工件进行标记打印。

1-2基本原理打印内容输入计算机，计算机处理成数据并输给控制器控制信号，控制器控制打印 针在X-Y 两维平面内按一泄轨迹运动，同时打印针在压缩空气作用下作高频微冲击运 动，从而在工件上打印出美观的标记。

其打印方式为寻迹式打印。

系统如图一：图一 JF 气动工业标记打印系统组成图1-3特点＜（1）在计算机控制下，打印过程自动进行，打印出的标记规范、美观、灵活， 打印不易出错。

（2 ）打印针冲击频率高，打印速度快，能满足大批量生产需要。

单位时间内打印 的字符数量取决于字符的大小和笔画复杂程度。

（3 ）打印针对工件作用力小，压强大，打印深度大。

打印深度主要取决于工件（打 印部位）硬度和供气压力的大小。

燕山大学课程设计说明书(气压传动及控制课程设计)项目名称: 气动打标机的设计组员姓名: 刘宝夏子青赵俊伟马牙川张文辉指导教师：吴晓明2012-10—26目录燕山大学课程设计（论文）任务书 (3)一、气动打标机的发展及其现状 (4)1。

1气动打标机简介 (4)1.2气动气动打标机主要特点 (4)1.3气动打标机主要应用范围 (4)二、气动控制系统设计及参数计算 (5)2。

1画X-D线路图 (5)2。

2绘出利用行程开关控制的气动控制回路 (5)2.3选择执行元件 (6)2.4选择控制元件 (8)2.5选择辅助元件 (8)2。

6确定管道直径及压力损失 (8)2。

7选择空气压缩机 (9)三、电控系统设计 (11)3。

1绘出气动回路 (11)3。

2画X-D线路图 (11)3。

3绘出电气控制回路 (12)四、实验小心得 (13)五、项目心得 (14)参考文献 (17)燕山大学课程设计(论文）任务书院（系):机械工程学院一、气动打标机的发展及其现状随着经济的发展，人们生活水平的提高，每一种流通的商品都需要注明生产日期保质期等相关信息，包装是信息的载体，对商品贴标是实现的途径。

打标机就是在包装件或产品上加上标签的机器，不仅有美观的作用，更重要的是可以实现对产品销售的追踪与管理，特别在医药、食品等行业，如出现异常可准确及时的启动产品召回机制。

打标机是现代包装不可缺少的组成部分。

1。

1气动打标机简介气动打标机是计算机控制打印针在X、Y二维平面内按一定轨迹运动的同时，打印针在压缩空气作用下做高频冲击运动，从而在工件上打印出有一定深度的标记。

1。

2气动气动打标机主要特点有较大深度,通过电脑直接打标输出，标记工整清晰；采用打印针头按照编辑好的字符或图形轨迹运动,控制高压气体高频冲击打印针，在工件表面形成由密集点阵组成的字符或图形。

它可打标任意字符、图形、商标、图案等，具有的特点是:标记速度快，对标记材料无特殊要求;抗干扰能力强，能够在较恶劣的环境下工作；采用气体作为动力源，生产成本低，无污染;特别适合速度要求较快的流水线场合，在我国有着良好的发展前景.1。

气动打标机操作说明
一、打印文件输入
在菜单中选择输入，然后选择“shx字体”，程序弹出下面的对话框。

输入要打印的发动机型号。

如下图：
输入文字后回车确认，文字就出现在主界面上，同时属性控制也自动弹出。

在属性中调整文字的间隔、宽度、字高、旋转角度，必须把工件和日志打上钩。

流水号输入同上，把增量打上钩，如需打印条码的必须把条码打上钩。

二、打印号码
在菜单中选择标记系统弹出以下画面，然后鼠标单击开始，按打印开关即可进行打印。

三、号码的保存
号码必须保存否则数据没法查询。

选择菜单中的设置，标记重复检查然后弹出以下对话。

必须把“检查下面日期之后的标记”打上钩。

否则无法查询所打过的号码。

四、条码的输出
在菜单中的编辑然后选择读取条码文本弹出以下画面。

文件名为TM.TXT输出端口选择COM1,在读取条码文本上打上钩。

五、修改条码文件
鼠标双击我的电脑、双击本地磁盘C，找到文本文件TM，双击打开出现以下对话。

在星号的地方是可变数字，发动机钢号几位星号就几位。

QJ157FMI是发动机固定型号。

六、关机保存
每天下班之前必须保存当日的号码文件，选择文件然后单击存盘。

然后关闭窗口，单击屏幕底下开始、关机。

注意：禁止非正常关机，否则影响电脑使用寿命。

东曙气动打标机技术参数说明一、名称与型号：三轴联动型气动打标机，型号DSA-4-140二、技术性能指标要求：1、打印内容：数字、中文、英文、图形2、字符大小：任意调节3、打印范围：140*120mm 周圆: 主要是针对打工件的圆周上打字，也可以打平面的工件或标牌，适用：汽车配件、机械零部件、机床工具、五金制品、泵体阀门、机电设备、塑料制品、标牌等只要在平面上打印都是没有问题的。

4、工件高度：150mm5、升降范围:0-320mm（如果工件更高的话升降范围可以定做加高）6、打印深度：0.05-1mm7、打印速度：可调，每秒2-5个字符8、打印硬度：硬质塑料盒HRG52以下材料，（主要在金属材料上使用）9、运动精度：0.05mm10、工作电源：AC220V±10%/50HZ11、连续工作：24小时以上12、整机功耗：≤350W（不包括空压机）13、气源压力：0.4-0.7Mpa14、工作温度：0-40℃15、工作湿度：低于60%16、气源要求：气压≥0.5Mpa，容积流量≥0.1m³/min17、工件直径：Φ30-600mm18、机子承重：标准是70公斤（可根据工件重量来定做承重量）19、整机重量：130公斤左右20、针头调距：5-10mm21、外形尺寸：（长*宽*高）三轴桌子：1000mm*450mm*950mm机子：350mm*450mm*780mm控制器：360mm*320mm*120mm三、技术说明：其工作原理是通过计算机控制打印针头，按照计算机编辑的文字或图形轨迹运行，同时打印针头在压缩空气的作用下做高速往复冲击，从而在工作表面形成点阵时字符或图形等永久性标记，本产品部分配件已到达航天应用技术，具有性能温度、标记清晰规范、字体完满、适应范围广、使用寿命长、适应各种产品进行打标、流水作业等特点。

四、易损件、备件及主要零部件说明：主要的易损件是打标针头（每套针头正常使用寿命三个月到半年）主要有：导轨采用台湾上银、美国进口高速电磁阀四、主要配置：1、打标机主机2、打标控制器3、打标驱动程序（软件光盘）4、三轴联动卡盘及桌子温州东曙机电科技有限公司。

济南欧能气动打标器驱动器说明书
1、请安装在无油雾，灰尘，清洁的场所，或安装在浮游物不能入侵的全封闭柜内使用。

2、请安装在无放射性物质、无易燃物的地方。

3、请安装在振动小的地方。

采用各种防振措施，保证伺服驱动器不受振动影响，振动保证在0.5G以下。

4、伺服驱动器附近有干扰设备时，对伺服驱动器的电源线以及控制线有很大的干扰影响，使驱动器产生误动作。

可以加入噪声滤波器以及其它各种抗干扰措施，保证驱动器的正常工作。

注意加入噪声滤波器后，漏电流会增大，为了避免这个毛病，可以使用隔离变压器。

特别注意驱动器的控制信号线很容易受到干扰，要有合理的走线和屏蔽措施。

5、机械制动器用于锁住与电机相连的垂直或倾斜工作台，防止伺服电源失去后工作台跌落。

实现这个功能，需选购带保持制动器的电机。

制动器只能用来保持工作台，绝不能用于减速和停止机器运动。

6、使用从驱动器来的机械制动释放信号BK控制制动器。

注意制动器电源应由用户提供，并且具有足够容量。

建议安装浪涌吸收器来抑制继电器通，断动作造成的浪涌电压。

也可用二极管作浪涌吸收器，要注意会造成少许制动延时。

7、电机停稳后的机械制动器动作时序，这时电机继续通电以保持位置，制动器从释放到制动，稳定一段时间后（时间由参数PN7确定），撤除电机供电。

8、在电机运行中，速度大于30r每分钟min，这时电机电流切断，制动器继续呈释放状态，延时一段时间后，制动器制动。

这是为了使电机从高速旋转状态减速为低速后，再使机械制动器动作，避免损坏制动器。

延时时间是参数PN7或电机速度减速到参数PN8数值所需时间，取两者中的最小值。
