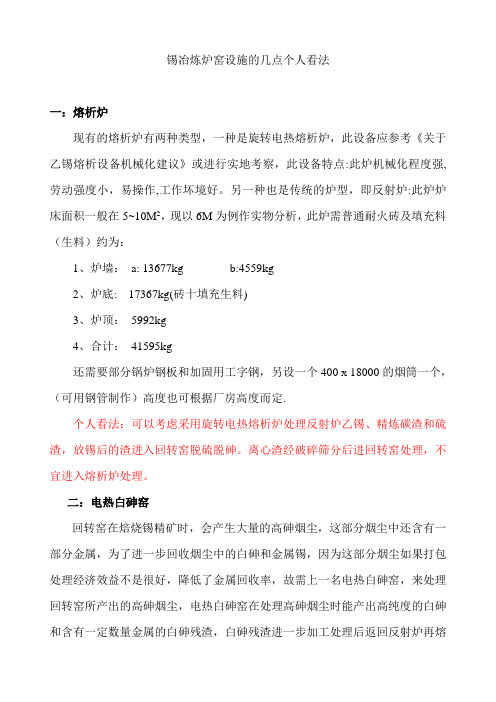

锡冶炼炉窑设施的几点个人看法一：熔析炉现有的熔析炉有两种类型，一种是旋转电热熔析炉，此设备应参考《关于乙锡熔析设备机械化建议》或进行实地考察，此设备特点:此炉机械化程度强,劳动强度小，易操作,工作坏境好。
另一种也是传统的炉型，即反射炉:此炉炉床面积一般在5~10M2，现以6M为例作实物分析，此炉需普通耐火砖及填充料（生料）约为：1、炉墙：a: 13677kg b:4559kg2、炉底: 17367kg(砖十填充生料)3、炉顶：5992kg4、合计：41595kg还需要部分锅炉钢板和加固用工字钢，另设一个400 x 18000的烟筒一个，（可用钢管制作）高度也可根据厂房高度而定.个人看法：可以考虑采用旋转电热熔析炉处理反射炉乙锡、精炼碳渣和硫渣，放锡后的渣进入回转窑脱硫脱砷。
离心渣经破碎筛分后进回转窑处理，不宜进入熔析炉处理。
二：电热白砷窑回转窑在焙烧锡精矿时，会产生大量的高砷烟尘，这部分烟尘中还含有一部分金属，为了进一步回收烟尘中的白砷和金属锡，因为这部分烟尘如果打包处理经济效益不是很好，降低了金属回收率，故需上一名电热白砷窑，来处理回转窑所产出的高砷烟尘，电热白砷窑在处理高砷烟尘时能产出高纯度的白砷和含有一定数量金属的白砷残渣，白砷残渣进一步加工处理后返回反射炉再熔炼，以回收其中的系，即能提高金属回收率，又能收到可观的经济效益。
云锡一冶经多年反复试验研究成功的电热白砷窑从锡冶炼高砷烟尘中提取砷的新工艺，有效的回收了大量的白砷，该工艺是综合利用，变废为利，提高锡冶炼回收的重要冶炼方法，在国内重有色冶炼白砷的回收中是一处经济环保和社会效益都比较好的工艺技术设备。
电热白砷窑需建造一个白砷窑厂房和布袋收尘室，以及相应的电器设备。
个人看法：可以考虑建立电热白砷窑分别处理粗炼和精炼产出的高砷尘，得出残砷渣经配料搭配进反射炉处理。
三、渣场只需要临近的开阔地加以硬化即可。
个人看法：渣场必须要有，注意靠近马路和地面水泥耐高温防裂问题，放在下风口。
