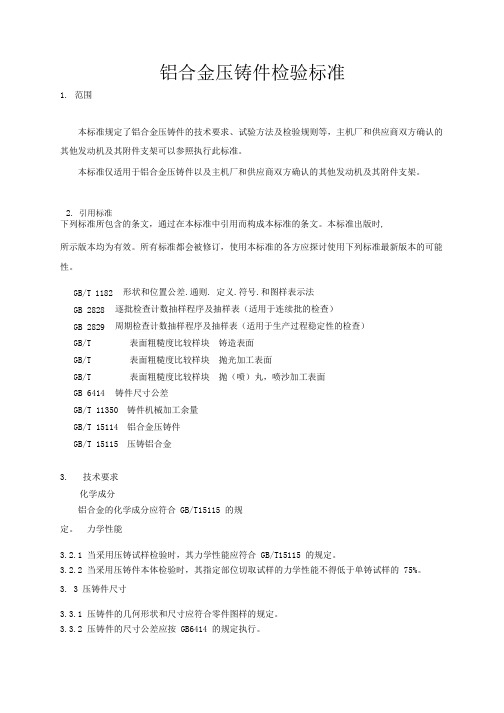

铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182形状和位置公差.通则. 定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 表面粗糙度比较样块铸造表面GB/T 表面粗糙度比较样块抛光加工表面GB/T 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金3.技术要求化学成分铝合金的化学成分应符合 GB/T15115 的规定。
力学性能3.2.1当采用压铸试样检验时，其力学性能应符合 GB/T15115 的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的 75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按 GB6414 的规定执行。
3.3.3压铸件有形位公差要求时，可参照 GB/T15114；其标注方法按 GB/T1182 的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按 GB/T11350 的规定执行。
压铸件质量要求3.4.1压铸件应符合零件图样的规定。
DABG-GY-6 1不合格，则铸件为不合格件。
4.3.5化学成分应符合表１要求。
表１5 机械性能5.1质量保证部负责测试铸件机械性能。
5.2试验仪器使用拉伸试验机。
5.3机械性能测试5.3.1试验方法按按GB／T 1173《铸造铝合金》执行。
5.3.2每月取三根单铸试样测定合金机械性能，若有两根试样的机械性能符合表2规定时，则认为合格。
5.3.3第一次试验的三根试样中，若有两根试样的机械性能低于表2规定时，则认为不合格，但允许用加倍试样数量进行第二次试验。
第二次试验若有两根试样的机械性能不合格，但总平均值合格时，则认为合格；如不合格的试样多于两根，则机械性能不合格。
5.3.4允许用金属型铸造的标准试样测定合金的机械性能。
金属型试样的形状及尺寸应按GB／T 1173《铸造铝合金》的规定。
5.3.5每次试验后均允许采用压铸件本体试验,其指定部位切取试样的力学性能，不得低于单铸试样的75%。
切取部位未做规定时，由检验部门确定。
5.3.6若单铸试样不合格，铸件上切取的机械性能试样合格时，则该熔批铸件为合格件。
5.3.7由于试验本身的故障或试样上有目视可见的夹渣、气泡而造成试验结果不合格时，应补试样重新进行试验。
5.3.8机械性能应符合表２的规定。
6 硬度6.1检验员负责检测铸件硬度。
6.2试验仪器使用布氏硬度机。
6.3硬度试验方法按GB／T 1173《铸造铝合金》执行。
6.4硬度测试6.4.1按图纸的规定，对铸件进行硬度检查。
6.4.2铸件上检查硬度的部位，按毛坯图或控制计划中要求执行。
6.4.3按熔批对铸件硬度进行抽查，每熔批抽检不得少于2件。
6.4.4硬度值应符合表２规定。
6.4.5硬度检查不合格时，抽查数量加倍。
若再有不合格，铸件为不合格。
7压铸件尺寸7.1 质量保证部检查压铸件毛坯的尺寸。
7.2使用游标卡尺或其它简单、有效的自制工具。
7.3 使用测量工具对铸件尺寸进行检验。
7.4 压铸件尺寸7.4.1压铸件尺寸符合图样规定。
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182形状和位置公差.通则. 定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 表面粗糙度比较样块铸造表面GB/T 表面粗糙度比较样块抛光加工表面GB/T 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金3.技术要求化学成分铝合金的化学成分应符合 GB/T15115 的规定。
力学性能3.2.1当采用压铸试样检验时，其力学性能应符合 GB/T15115 的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的 75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按 GB6414 的规定执行。
3.3.3压铸件有形位公差要求时，可参照 GB/T15114；其标注方法按 GB/T1182 的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按 GB/T11350 的规定执行。
压铸件质量要求3.4.1压铸件应符合零件图样的规定。
压铸件技术标准目录修订履历 (3)1. 介绍 (4)1.1目的 (4)1.2范围 (4)2. 螺牙 (8)2.1 定义 (6)2.2分类 (8)2.3精度等级 (8)2.4 螺纹标注 (9)2.5 基本尺寸 (10)3.铝合金 (10)3.1 铝合金成分 (10)4. 公差 (12)4.1ISO (12)4.2 JIS (12)4.3 DIN (12)4.4 GB (14)5参考文件 (15)1. 介绍1.1 目的定义产品的外观信息,包括:装配的公差,特殊的外观要求以及在允许范围内的和通用标准的偏差。
1.2 范围适用于公司所生产的所有压铸件产品，客户特别规定的除外。
2. 螺牙2.1 定义螺纹：在圆柱或圆锥表面上,沿着螺旋线所形成的具有规定牙形的连续凸起。
内螺纹：在圆柱或圆锥内表面上所形成的螺纹。
外螺纹：在圆柱或圆锥外表面上所形成的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺寸的直径。
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。
用d（外螺纹）或D （内螺纹）表示。
中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙形上沟槽和凸起宽度相等的地方。
该假想圆柱或圆锥称为中径圆柱或中径圆锥。
中径用d2（外螺纹）或D2（内螺纹）表示。
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。
用d1（外螺纹）或D1（内螺纹）表示。
螺距：相邻两牙在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
旋向：螺纹有右旋和左旋两种。
内外螺纹旋合时，顺时针旋入的为右旋，逆时针旋入的为左旋。
2.2 分类常用螺纹的种类M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以近似地等于管子的孔径。
螺纹的大径应从有关标准中查出，代号锥外螺纹，R R RTr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力B2.3精度等级螺纹精度是由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
DABG-GY-6 1
不合格，则铸件为不合格件。
4.3.5化学成分应符合表１要求。
表１
5 机械性能
5.1质量保证部负责测试铸件机械性能。
5.2试验仪器使用拉伸试验机。
5.3机械性能测试
5.3.1试验方法按按GB／T 1173《铸造铝合金》执行。
5.3.2每月取三根单铸试样测定合金机械性能，若有两根试样的机械性能符合表2规定时，则认为合格。
5.3.3第一次试验的三根试样中，若有两根试样的机械性能低于表2规定时，则认为不合格，但允许用加倍试样数量进行第二次试验。
第二次试验若有两根试样的机械性能不合格，但总平均值合格时，则认为合格；如不合格的试样多于两根，则机械性能不合格。
5.3.4允许用金属型铸造的标准试样测定合金的机械性能。
金属型试样的形状及尺寸应按GB／T 1173《铸造铝合金》的规定。
5.3.5每次试验后均允许采用压铸件本体试验,其指定部位切取试样的力学性能，不得低于单铸试样的75%。
切取部位未做规定时，由检验部门确定。
5.3.6若单铸试样不合格，铸件上切取的机械性能试样合格时，则该熔批铸件为合格件。
5.3.7由于试验本身的故障或试样上有目视可见的夹渣、气泡而造成试验结
果不合格时，应补试样重新进行试验。
5.3.8机械性能应符合表２的规定。
表2。
中华人民共和国第一机械工业部部标准锌合金、铝合金、铜合金压铸件技术条件JB 2702—80北京1981中华人民共和国第一机械工业部部标准JB 2702—80 锌合金、铝合金、铜合金压铸件技术条件本标准适用于机电、仪表、汽车、拖拉机等机械工业产品的锌合金、铝合金、铜合金压铸件（以下简称铸件）。
对有特殊要求的铸件，经商议后应在图样中注明。
一、铸件分类及级别1．铸件按使用要求分为两类，见表1。
2．铸件表面质量按使用范围分为三级，见表2。
3．铸件的类别和表面质量的级别应在图样中注明，表示方法如下：Ⅱ-∽铸件表面质量级别铸件分类类别铸件标准代号如有更高要求的部位应在图样中有关面处分别注明。
4．未注明铸件类别、级别和尺寸精度者，均按本标准相关的最低级别处理。
二、尺寸精度5．铸件线性尺寸公差才选用中华人民共和国第一机械工业部发布 1 9 8 1 年 1 月 1 日实施一机部沈阳铸造研究所提出上海电器压铸三、上海电表厂等起草共11页第2页 JB 2702—80⑴铸件的基本尺寸公差按表3选用。
铸件受分型面或模具活动部位影响的尺寸应按表4、表5规定，在基本尺寸公差上再加附加公差。
铸件基本尺寸公差表3线性尺寸受分型面影响时的附加公差表4线性尺寸受模具活动部位影响时的附加公差表5注：一模多铸时，铸件分型面上的投影面积为各铸件投影面积之和附加公差应用示例：JB 2702—80 共11页第3页1 铝合金压铸件的尺寸A为3+0.12mm（基本公差按7级精度），模具活动部位由成形滑块构成，其投影面积为34cm2，由表5查得其附加公差为0.20mm，则A的尺寸公差应为0.12+0.20=0.32(mm) 。
2 在同一铸件上尺寸B为2.5+0.12mm（基本公差按7级精度），模具活动部位由滑块型芯构成，型芯直径为20mm，则其投影面积为3.14cm2，由表5查得其附加公差为0.15mm，则B处的尺寸公并为+0.12/-0.15。
⑵尺寸公差带的位置a．不加工的配合尺寸，孔取正（+），轴取负（-）。
页号：1/81、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。
本标准适用于汽车发电机铝合金端盖压铸件。
2、引用标准GB6414铸件尺寸公差GB6987.1-GB6987.16铝及铝合金化学分析方法GB288-87金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面3、技术要求3.1 压铸铝合金的牌号压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10）可选用材料UNS－A03830 （美国383.0，日本ADC12）化学成份见表1表1页号：2/8供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定3.1.1.1回炉料分类一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。
二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。
三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。
3.1.1.2回炉料使用比例使用单一某级回炉料：一级回炉料最大使用量50%，二级回炉料最大使用量40%。
一级、二级回炉料混合使用：回炉料总量不超过40%，其中二级回炉料最大使用量20%。
三级回炉料：不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。
页号：3/83.1.1.3加料循序小颗粒回炉料大块回炉料铝锭，如此循环。
3.2 力学性能采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。
试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。
3.3 压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。
3.4 待加工表面用符号“”标明，尖头指向被加工面。
例：0.5 表示该表面留有加工余量0.5mm3.5 表面质量3.5.1 铸件清理后的表面质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。
压铸件通用验收技术条件（试行）定义：压铸件—指金属材料在一定的温度、压力条件下，通过专用压力机以液体或高粘流态压入成型模具，经一定时间的冷却后成形的零件。
本文件为指导性技术文件。
常用材料及牌号：1．镁合金：AZ91D、YM52．铝合金：A360、 YL108、YL104、YL112成型后铸件的验收技术条件：1．曲翘度：≤0.2/100mm2．有外观要求的零件表面要求：① 无明显熔接痕（允许有看得见摸不出的痕迹）② 不允许有鼓泡、凹痕、针孔、沙眼、冷料块、夹渣③ 不允许有裂痕、毛刺、缺口、裸露的气泡④ 未注边角倒角0.5*45°⑤ 浇口位置应修锉平整肉眼看不出明显的浇口特征⑥ 所有顶杆痕不允许凸出表面，但允许深入表面≤0.2mm,其周边不允许有飞边⑦ 光洁度要求高于Ra1.6以上的应用0#砂纸及400#金相砂纸分别打磨到图纸要求⑧ 未注表面粗糙度：铝合金Ra3.2—6.3镁合金Ra1.6—3.23．无外观要求的零件表面要求：按各类压铸件表面质量（JB2702—80）2级质量标准执行4．螺纹的处理：内外螺纹允许后加工做出（但必须做出底孔）5．未注公差：按GB6414—86铸件尺寸公差CT5级执行6．未注形位公差的要求：① 铸件未加工前的平面度公差：≤25为0.1、≤60为0.15、≤100为0.2、≤160为0.25、≤250为0.3、≤400为0.4② 铸件未加工前的平行度公差：≤25为0.15、≤60为0.2、≤160为0.3、≤250为0.45、≤400为0.65③ 铸件未加工前的同轴度公差：≤25为0.15、≤60为0.25、≤160为0.35、≤250为0.45、≤400为0.65、7．铸件加工后的形位公差按图要求执行8．零件上不加工孔类要素的尺寸一律指小端，轴类要素的尺寸一律指大端9．表面处理后技术要求：定义：—表面处理：指完成压铸后的零件经机械修正后进行的下列加工：① 氧化处理② 电镀处理③ 非金属喷涂④ 表面喷漆或电泳漆9.1．镀（涂）、或氧化层外观要求：① 色泽均匀、无明显色差、流痕、气泡、针孔、剥落、露底② 异物、杂质：影响外观的零件表面不允许存在，非重要表面每250mm距离内≤0.6mm的异物、杂质少于5点可视为合格③ 未注镀（涂）、或氧化层厚度≤0.03mm9.2．镀（涂）、或氧化层的附着力要求：① 每批次做一块附着力检测样板（厚度=1-2mm 100*40随被检测的批次零件同时表面处理经检测镀（涂）、或氧化层厚度合格后作为合格检测样板备用② 在样板的一个角离边缘5mm、15*15范围内用美工刀间隔1mm井字形划线（必须划穿镀（涂）、或氧化层）后用指甲盖或橡皮擦来回刮檫20次无剥落、露底则为合格③ 在样板的1/2处为界限折弯90°镀（涂）、或氧化层无开裂、剥落为合格9.3．耐腐蚀要求：用刷子蘸Kodak冲卷、冲纸的彩显、漂白药水刷于（涂）、或氧化层表面1小时后用水清洗檫干，检查镀（涂）、或氧化层应无龟裂、鼓泡但允许有轻微变色10．标志及包装：10.1．零件用硬纸盒包装，并用密封塑料袋及干燥剂作为内包装，盒上应有零件编号、规格、合格证，并与盒内零件相一致。
铝合金压铸件检验标准1.范围本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。
本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1182 形状和位置公差.通则.定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3.技术要求3.1化学成分铝合金的化学成分应符合GB/T15115的规定。
3.2 力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。
3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。
3. 3 压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。
3.3.2压铸件的尺寸公差应按GB6414的规定执行。
3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。
3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。
3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。
3.4压铸件质量要求3.4.1压铸件应符合零件图样的规定。
