铝合金压铸件砂孔标准

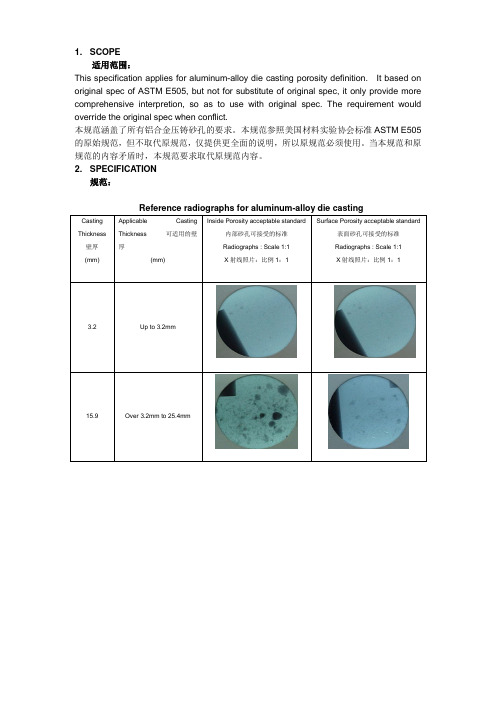

1. SCOPE适用范围：This specification applies for aluminum-alloy die casting porosity definition. It based on original spec of ASTM E505, but not for substitute of original spec, it only provide more comprehensive interpretion, so as to use with original spec. The requirement would override the original spec when conflict.本规范涵盖了所有铝合金压铸砂孔的要求。

本规范参照美国材料实验协会标准ASTM E505的原始规范，但不取代原规范，仅提供更全面的说明，所以原规范必须使用。

当本规范和原规范的内容矛盾时，本规范要求取代原规范内容。

2. SPECIFICATION规范：Reference radiographs for aluminum-alloy die castingCasting Thickness壁厚(mm)Applicable CastingThickness 可适用的壁厚(mm)Inside Porosity acceptable standard内部砂孔可接受的标准Radiographs : Scale 1:1X射线照片：比例1：1Surface Porosity acceptable standard表面砂孔可接受的标准Radiographs : Scale 1:1X射线照片：比例1：13.2 Up to 3.2mm 15.9 Over 3.2mm to 25.4mm3. POROSITY LEVELLevel 11级Radiographs : Scale 1:1 X射线照片：比例1：1Level 22级Radiographs : Scale 1:1X射线照片：比例1：1Level 33级Radiographs : Scale 1:1X射线照片：比例1：1Level 44级Radiographs : Scale 1:1X射线照片：比例1：10.50~0.70mm 3个/10cm2 0.7~1. 0mm 1个/10cm20.50~1.0mm 5个/10cm21.0~1.5mm 1个/10cm20.50~1.5mm 10个/10cm21.5~4.0mm 1个/10cm20.50~4.0mm 15个/10cm24.0~10mm 1个/10cm24. REMARK备注：Unless special explanation, void with size of ≦0.5mm will not be considered as porosity, and this apply to inside and on the surface porosity of aluminum-alloy die casting!如果没有特别说明，0.50mm及以下的气孔不作为砂孔的评估控制范围内，此要求适用于铝合金压铸件的内部和加工表面!5. REFERENCE参考文献：ASTM E505 Reference radiographs for Inspection of Aluminum andMagnesium Die Castings铝合金及镁合金压铸件X射线检查规范ASTM B85 Standard Specification for aluminum-alloy die castings压铸铝合金的标准规范GB/T 13822-92 Test specimens for non ferrous die casting alloys压铸有色合金的检测试样。

铝合金铸件气孔标准This model paper was revised by the Standardization Office on December 10, 2020铝合金铸件气孔、针孔检验标准一.适用范围本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。

本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。

本标准适用于铝合金的砂型铸造。

适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。

二.引用标准GB1173-86铸造铝合金技术条件GB9438-88铝合金铸件技术条件GB10851-89铸造铝合金针孔三.气孔、针孔等孔洞类特征1.位于铸件内部而不延伸到铸件外部的气眼。

（1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。

（2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。

2.表面或近表面的孔眼，大部分暴露或与外表面相连。

（1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。

（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。

四.具体条件1.砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞:（1）单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。

（2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于1.5mm。

（3）上述缺陷的数量及边距应符合表一规定表一非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞在10cm×10cm单位面积上孔洞数不多于4个孔洞边距不小于10mm一个铸件的非加工表面或加工面上孔洞总数不多于6个，孔洞边缘距铸件或距内孔边缘的距离不小于孔洞最大直径的2倍以3cm×3cm单位面积为一组，其孔洞数不多于3个在一个铸件上组的数量不多于2组孔洞边缘距铸件边缘或距内孔边缘的距离不小于孔洞最大直径的2倍2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的25％，当满足用户对致密性的技术要求时或对其它砂型、金属型铸件允许按低一级的针孔度验收。

铝合金压铸件检验标准-CAL-FENGHAL-(YICAI)-Company One 1铝合金压铸件检验标准1.范国本标准规左了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。

本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的英他发动机及其附件支架。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准岀版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1182形状和位置公差.通则.定义.符号.和图样表示法GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检査计数抽样程序及抽样表（适用于生产过程稳泄性的检查）GB/T 表而粗糙度比较样块铸造表面GB/T 表而粗糙度比较样块抛光加工表而GB/T 表而粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414铸件尺寸公差GB/T 11350铸件机械加工余量GB/T 15114铝合金压铸件GB/T 15115压铸铝合金3.技术要求化学成分铝合金的化学成分应符GB/T15115的规定。

力学性能3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。

3.2.2当采用圧铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。

3. 3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合零件图样的规左。

3.3.2压铸件的尺寸公差应按GB6414的规左执行。

3.3.3压铸件有形位公差要求时，可参照GB/T15114：英标注方法按GB/TH82的规泄。

3.3.4压铸件的尺寸公差不包括铸造斜度，英不加工表面：包容而以小端为基准，被包容而以大端为基准：待加工表而：包容而以大端为基准，被包容面以小端为基准。

3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规左执行。

压铸件外观通用检验标准
1目的：
为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：
压铸件
3定义
3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通
过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷
3.2.1外部缺陷及定义
粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次
裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移
脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

铝合金压铸件的标准2010-01-25 10:08铝合金压铸件 GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定。

压铸件外观通用检验标准1目的：为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：压铸件3定义3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷3.2.1外部缺陷及定义粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

32.2内部缺陷及定义砂孔：在压铸件中，由于压铸的特殊性，铝合金是在高温、高速、高压的状态下成型的，所以压铸件内部是不可避免的存在孔洞，我们统称这些孔洞为砂孔。

缩孔:铸件凝固过程中，金属补偿不足所形成的呈现暗色、形状不规则的孔洞，即为缩孔气孔：因卷入气体而导致的压铸件内部的孔状缺陷，解剖后外观检查或探伤检查，气孔具有光滑的表面、形状为圆形。

脆性：铸件基体金属晶粒过于粗大或极小，使铸件易断裂或破碎渗漏：压铸件经耐压试验，产生漏气、渗水硬点：机械加工过程或加工后外观检查或金相检查：铸件上有硬度高于金属基体的细小质点或块状物使刀具磨损严重，加工后常常显示出不同的亮度。

大型铝压铸件的检测标准由于铝压铸件不可避免的存在气孔和夹渣，所以对铝压铸件的检测标准就显的很重要当然不同功用的铸件要求也会有所不同，不知道各大厂商是如何加强对产品的检测我公司检测标准：1）铸件的表面不允许有裂纹、欠铸、气泡、擦伤、凹陷、缺肉、网状毛刺等三角型缺陷,同时不允许有拉模现象。

2）铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等要清理干净，但允许留有痕迹。

3）铸件分型面的错型量不大于0.3mm，上下两面的平面度不大于0.3mm。

4）压铸件的顶杆痕迹凹凸量为正负0.2mm。

5）压铸未通孔厚度不大于0.3mm。

6.加工面不允许有夹杂、冷隔、疏孔等缺陷。

对于机加工后可以允许表面气孔直径不大于0.3mm，在3cm×3cm的单位面积上气孔总数不多于3个，孔边距不小于1cm。

1．熟练掌握工程制图标准和表示方法。

掌握公差配合的选用和标注。

2．熟悉常用金属材料的性能、试验方法及其选用。

掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。

了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。

3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。

熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。

4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。

熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。

熟悉工艺方案和工艺装备的设计知识。

了解生产线设计和车间平面布置原则和知识。

5．熟悉与职业相关的安全法规、道德规范和法律知识。

熟悉经济和管理的基础知识。

了解管理创新的理念及应用。

6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。

7．熟悉计算机应用的基本知识。

熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。

压铸件设计的基本参数合金: 锌合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.3最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 6 孔深尺寸①（孔径的倍数）|通孔: 12 螺纹尺寸/mm|最小螺距: 0.75螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 10齿最小模数/mm: 0.3斜度|内侧: 15′～1°30′斜度|外侧: 10′～1°收缩率（%）: 0.4～0.65加工余量/mm: 0.3～0.8合金: 铝合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.5最小孔径/mm: 1.0孔深尺寸①（孔径的倍数）|盲孔: 4 孔深尺寸①（孔径的倍数）|通孔: 8 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 10螺纹尺寸/mm|内螺纹: 15齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.45～0.8加工余量/mm: 0.3～0.8合金: 镁合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.6最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 5 孔深尺寸①（孔径的倍数）|通孔: 10 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 20齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.5～0.8加工余量/mm: 0.3～0.8合金: 铜合金壁厚/mm|合理的: 2～4壁厚/mm|技术上可能的: 1.0最小孔径/mm: 2.5孔深尺寸①（孔径的倍数）|盲孔: 3孔深尺寸①（孔径的倍数）|通孔: 6螺纹尺寸/mm|最小螺距: 1.5螺纹尺寸/mm|外螺纹: 12螺纹尺寸/mm|内螺纹: —齿最小模数/mm: 1.5斜度|内侧: 45′～2°斜度|外侧: 35′～1°收缩率（%）: 0.6～1.0加工余量/mm: 0.3～0.8铸造斜度斜度b∶h: 1∶5角度β: 11°30′应用范围: h＜25mm时钢和铁的铸件斜度b∶h: 1∶10角度β: 5°30′应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶20角度β: 3°应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶50角度β: 1°应用范围: h＞500mm时钢和铁的铸件斜度b∶h: 1∶100角度β: 30′应用范围: 有色金属铸件。

POROSITY SPECIFICATION FOR ALUMINUM-ALLOY DIE CASTING铝合金压铸件气孔检验标准1. SCOPE（范围）：This specification covers aluminum-alloy die casting porosity application. This specification based on original spec of ASTM E505, but not to replace original spec, only to provide more comprehensive interpretion, so has to be used with original spec. The requirement would override the original spec when conflict. 本规范涵盖了所有铝合金压铸气孔的要求。

本规范参照美国材料实验协会标准ASTM E505的原始规范，但不取代原规范，仅提供更全面的说明，所以原规范必须使用。

当本规范和原规范的内容矛盾时，本规范要求取代原规范内容。

2. SPECIFICATION（说明）：Reference radiographs for aluminum-alloy die casting3. POROSITY LEVEL（气孔等级）：Radiographs : Scale 1:1 射线照片：比例1：1Level 33级Radiographs : Scale 1:1X射线照片：比例Level 44级Radiographs : Scale 1:1X射线照片：比例1：0.25~0.40mm 5个/10cm20.25~0.40mm 7个/10cm20.40~0.70mm 3个/10cm20.7~1. 0mm 1个/10cm21.0以上0个/10cm20.25~0.40mm 10个/10cm20.40~0.70mm 5个/10cm20.7~1. 0mm 5个/10cm21.0~4.0mm 1个/10cm20.25~0.40mm 20个/10cm20.40~0.70mm 10个/10cm20.7~1. 0mm 10个/10cm21.0~4.0mm 3个/10cm24.0~10mm 1个/10cm2Unless special elucidation, 0.25mm and below porosity does not be controlled, and this request covers inside porosity and surface porosity of aluminum-alloy die casting!如果没有特别说明，0.25mm及以下的气孔不作为气孔的评估控制范围内，此要求适用于铝合金压铸件的内部和加工表面。

铝合金压铸件检验标准1. 范围本标准规定了铝合金压铸件A11-1001211、A11-1001411、A11-3412015、A11-3412021和A11-3412041的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。

本标准仅适用于铝合金压铸件A11-1001211、A11-1001411、A11-3412015、A11-3412021和A11-3412041以及主机厂和供应商双方确认的其他发动机及其附件支架。

2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1182 形状和位置公差.通则. 定义.符号.和图样表示法GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.4 表面粗糙度比较样块抛光加工表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面GB 6414 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金3. 技术要求3.1 化学成分铝合金的化学成分应符合GB/T15115的规定。

3.2 力学性能3.2.1 当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。

3.2.2 当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。

3. 3 压铸件尺寸3.3.1 压铸件的几何形状和尺寸应符合零件图样的规定。

3.3.2 压铸件的尺寸公差应按GB6414的规定执行。

3.3.3 压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。
