【CN209526191U】一种介质谐振杆支撑结构【专利】

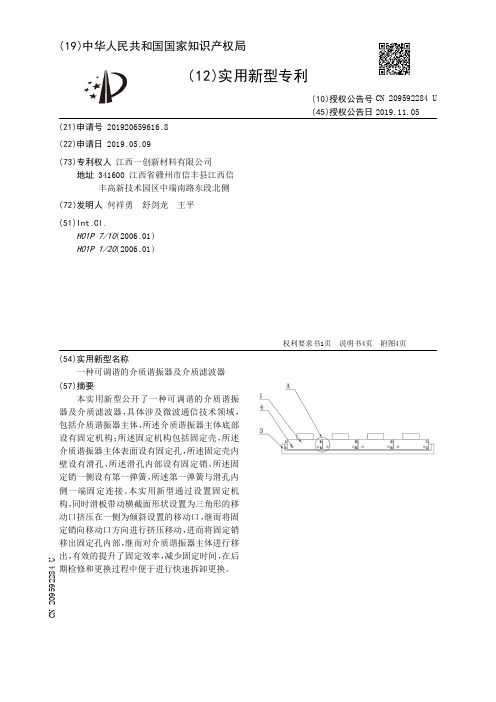

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920659616.8(22)申请日 2019.05.09(73)专利权人 江西一创新材料有限公司地址 341600 江西省赣州市信丰县江西信丰高新技术园区中端南路东段北侧(72)发明人 何祥勇　舒剑龙　王平　(51)Int.Cl.H01P 7/10(2006.01)H01P 1/20(2006.01)(54)实用新型名称一种可调谐的介质谐振器及介质滤波器(57)摘要本实用新型公开了一种可调谐的介质谐振器及介质滤波器，具体涉及微波通信技术领域，包括介质谐振器主体，所述介质谐振器主体底部设有固定机构；所述固定机构包括固定壳，所述介质谐振器主体表面设有固定孔，所述固定壳内壁设有滑孔，所述滑孔内部设有固定销，所述固定销一侧设有第一弹簧，所述第一弹簧与滑孔内侧一端固定连接。

本实用新型通过设置固定机构，同时滑板带动横截面形状设置为三角形的移动口挤压在一侧为倾斜设置的移动口，继而将固定销向移动口方向进行挤压移动，进而将固定销移出固定孔内部，继而对介质谐振器主体进行移出，有效的提升了固定效率，减少固定时间，在后期检修和更换过程中便于进行快速拆卸更换。

权利要求书1页 说明书4页 附图4页CN 209592284 U 2019.11.05C N 209592284U权　利　要　求　书1/1页CN 209592284 U1.一种可调谐的介质谐振器及介质滤波器，包括介质谐振器主体(1)，其特征在于：所述介质谐振器主体(1)底部设有固定机构(2)；所述固定机构(2)包括固定壳(3)，所述介质谐振器主体(1)表面设有固定孔(4)，所述固定壳(3)内壁设有滑孔(5)，所述滑孔(5)内部设有固定销(6)，所述固定销(6)一侧设有第一弹簧(7)，所述第一弹簧(7)与滑孔(5)内侧一端固定连接，所述固定销(6)表面设有移动口(8)，所述移动口(8)一侧为倾斜设置，所述移动口(8)内部设有滑板(9)，所述滑板(9)一侧固定设有滑杆(10)，所述滑孔(5)底部设有放置槽(11)，所述滑板(9)底部固定设有第二弹簧(12)，所述滑孔(5)顶部设有定位口(13)，所述滑板(9)与定位口(13)滑动连接，所述滑板(9)顶部固定设有按板。

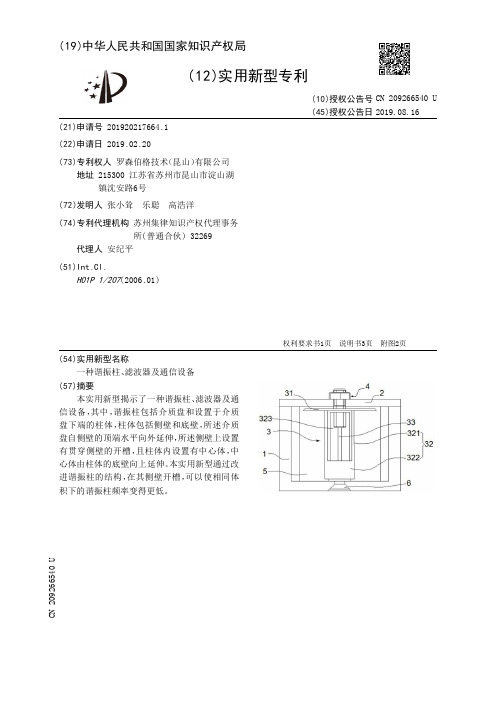

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217664.1(22)申请日 2019.02.20(73)专利权人 罗森伯格技术（昆山）有限公司地址 215300 江苏省苏州市昆山市淀山湖镇沈安路6号(72)发明人 张小耸　乐聪　高浩洋　(74)专利代理机构 苏州集律知识产权代理事务所(普通合伙) 32269代理人 安纪平(51)Int.Cl.H01P 1/207(2006.01)(54)实用新型名称一种谐振柱、滤波器及通信设备(57)摘要本实用新型揭示了一种谐振柱、滤波器及通信设备，其中，谐振柱包括介质盘和设置于介质盘下端的柱体，柱体包括侧壁和底壁，所述介质盘自侧壁的顶端水平向外延伸，所述侧壁上设置有贯穿侧壁的开槽，且柱体内设置有中心体，中心体由柱体的底壁向上延伸。

本实用新型通过改进谐振柱的结构，在其侧壁开槽，可以使相同体积下的谐振柱频率变得更低。

权利要求书1页 说明书3页 附图2页CN 209266540 U 2019.08.16C N 209266540U权　利　要　求　书1/1页CN 209266540 U1.一种谐振柱，其特征在于，包括介质盘和设置于介质盘下端的柱体，所述柱体包括侧壁和底壁，所述介质盘自侧壁的顶端水平向外延伸，所述侧壁上设置有贯穿侧壁的开槽，且所述柱体内设置有中心体，所述中心体由柱体的底壁向上延伸。

2.根据权利要求1所述的谐振柱，其特征在于，所述侧壁上设置有两个位置相对的开槽，所述两个开槽镜像对称。

3.根据权利要求1所述的谐振柱，其特征在于，所述开槽由柱体侧壁的顶部向下延伸。

4.根据权利要求1所述的谐振柱，其特征在于，所述中心体的顶部与柱体侧壁的顶部在一个平面上。

5.一种滤波器，其特征在于，包括上述权利要求1～4任意一项所述的谐振柱和调谐螺钉，所述调谐螺钉内设置有自其底端向上延伸形成的通孔，所述调谐螺钉穿过介质盘伸入到谐振柱内，且谐振柱内的中心体伸入到调谐螺钉的通孔内。

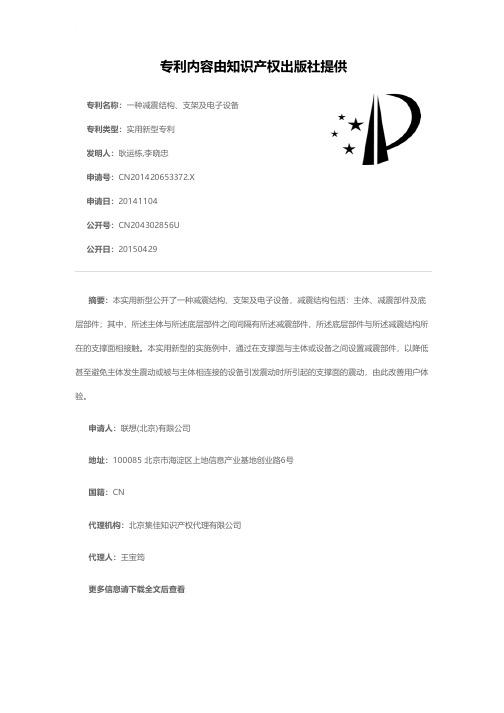

专利名称：一种减震结构、支架及电子设备专利类型：实用新型专利
发明人：耿运栋,李晓忠
申请号：CN201420653372.X
申请日：20141104
公开号：CN204302856U
公开日：
20150429
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种减震结构、支架及电子设备，减震结构包括：主体、减震部件及底层部件；其中，所述主体与所述底层部件之间间隔有所述减震部件，所述底层部件与所述减震结构所在的支撑面相接触。

本实用新型的实施例中，通过在支撑面与主体或设备之间设置减震部件，以降低甚至避免主体发生震动或被与主体相连接的设备引发震动时所引起的支撑面的震动，由此改善用户体验。

申请人：联想(北京)有限公司
地址：100085 北京市海淀区上地信息产业基地创业路6号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：王宝筠
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920390413.3(22)申请日 2019.03.26(73)专利权人 东莞市冠顺实业有限公司地址 523000 广东省东莞市塘厦镇凤凰岗黄河路73-1号(72)发明人 俞月亮　申剑　(74)专利代理机构 广东莞信律师事务所 44332代理人 曾秋梅(51)Int.Cl.H01P 7/00(2006.01)(54)实用新型名称一种新型谐振柱结构(57)摘要本实用新型公开了一种新型谐振柱结构，包括内螺纹、底片、谐振杆和侧孔，所述谐振杆的底部焊接有底片，所述底片的底部通过环保胶粘黏有橡胶垫片，所述橡胶垫片的底部设置有散热层，所述谐振杆的两侧设置有侧孔，所述谐振杆内表层设置有内螺纹，所述谐振杆的外表层设置有耐圬层，所述耐圬层与谐振杆之间设置有防腐增强层。

该新型新型谐振柱结构功能多样，通过防腐增强层为钛金属防腐增强层涂层，防腐效果显著，避免锈蚀，涂层强度高，不易剥落，提高了谐振柱结构的使用寿命，通过耐圬层为氟化硅改性涂层，具有良好的耐寒耐热性、耐沾污性、耐擦洗性，还可以防水防漏电，效果显著，适合广泛推广。

权利要求书1页 说明书2页 附图1页CN 209526190 U 2019.10.22C N 209526190U权　利　要　求　书1/1页CN 209526190 U1.一种新型谐振柱结构，包括内螺纹(1)、底片(5)、谐振杆(2)和侧孔(3)，其特征在于：所述谐振杆(2)的底部焊接有底片(5)，所述底片(5)的底部通过环保胶粘黏有橡胶垫片(6)，所述橡胶垫片(6)的底部设置有散热层(7)，所述谐振杆(2)的两侧设置有侧孔(3)，所述谐振杆(2)内表层设置有内螺纹(1)，所述谐振杆(2)的外表层设置有耐圬层(8)，所述耐圬层(8)与谐振杆(2)之间设置有防腐增强层(9)。

2.根据权利要求1所述的一种新型谐振柱结构，其特征在于：所述底片(5)上设置有安装孔(4)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250838.4(22)申请日 2019.02.27(73)专利权人 深圳市海云通信有限公司地址 518000 广东省深圳市宝安区石岩街道水田民营工业园汇龙达工业园D栋5-6层(72)发明人 张卫征　韩庆　(74)专利代理机构 深圳智汇远见知识产权代理有限公司 44481代理人 田俊峰(51)Int.Cl.H01P 7/00(2006.01)(54)实用新型名称一种螺旋谐振器(57)摘要一种螺旋谐振器，包括屏蔽盒和谐振件，所述屏蔽盒内开设有收容腔，所述谐振件位于所述收容腔内；所述谐振件包括管部及与所述管部的一端相连接的固定部，所述固定部固定于所述屏蔽盒的底部；所述管部上开设有多个沿所述管部的轴线方向设置的镂空孔，多个所述镂空孔将所述管部分成多个谐振环，相邻两个谐振环之间通过连接部连接；谐振件结构稳定，不易变形，不会因多个谐振环之间的距离改变而影响功能，进而就不需要额外的结构对谐振环再进行固定；而且谐振件的一端还设置有固定部，用于实现将谐振件固定于屏蔽盒的底部；故本实用新型提供的螺旋谐振器只设置了屏蔽盒和谐振件两个部件，结构简单。

权利要求书1页 说明书4页 附图2页CN 209526189 U 2019.10.22C N 209526189U权　利　要　求　书1/1页CN 209526189 U1.一种螺旋谐振器，其特征在于：包括屏蔽盒和谐振件，所述屏蔽盒内开设有收容腔，所述谐振件位于所述收容腔内；所述谐振件包括管部及与所述管部的一端相连接的固定部，所述固定部固定于所述屏蔽盒的底部；所述管部上开设有多个沿所述管部的轴线方向设置的镂空孔，多个所述镂空孔将所述管部分成多个谐振环，相邻两个谐振环之间通过连接部连接。

2.根据权利要求1所述的螺旋谐振器，其特征在于：所述螺旋谐振器还包括固定件，所述固定部上开设有连接孔；所述屏蔽盒的底部开设有与所述连接孔对应的固定孔，所述固定件穿过所述连接孔和所述固定孔将所述固定部固定于所述屏蔽盒的底部。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920222177.4(22)申请日 2019.02.22(73)专利权人 江苏灿勤科技股份有限公司地址 215600 江苏省苏州市张家港保税区金港路19号江苏灿勤科技股份有限公司(72)发明人 朱琦　(74)专利代理机构 苏州市港澄专利代理事务所(普通合伙) 32304代理人 包华娟(51)Int.Cl.H01P 7/10(2006.01)H01P 7/06(2006.01)(54)实用新型名称一种新型介质谐振器(57)摘要本实用新型公开了一种新型介质谐振器，包括谐振外壳和谐振柱，所述谐振外壳开设有一端未封口的谐振腔体，所述谐振腔体内部设置有谐振柱，谐振柱镶嵌于谐振腔体底部，所述谐振外壳开口端开设有螺纹孔，谐振腔体内部设置有弹性材料，所述谐振柱上端接触弹性材料下端，谐振外壳上端接触盖板，所述盖板表面开设有若干螺纹孔a，螺钉转动连接螺纹孔和螺纹孔a，弹性材料发生形变储存弹性势能，当谐振柱因为冷缩作用开始松动时，所述弹性材料会释放弹性势能，将谐振柱再次抵紧，阻止谐振柱松动，当弹性材料的弹性势能释放完毕，开始松动时，用户转动螺栓，使螺栓对弹性材料进行挤压，从而使得弹性材料再次发生形变储存弹性势能。

权利要求书1页 说明书3页 附图2页CN 209658381 U 2019.11.19C N 209658381U权　利　要　求　书1/1页CN 209658381 U1.一种新型介质谐振器，包括谐振外壳(1)和谐振柱(4)，其特征在于，所述谐振外壳(1)开设有一端未封口的谐振腔体(3)，所述谐振腔体(3)内部设置有谐振柱(4)，所述谐振柱(4)镶嵌于谐振腔体(3)底部，所述谐振外壳(1)开口端开设有螺纹孔(2)，所述谐振腔体(3)内部设置有弹性材料(5)，所述谐振柱(4)上端接触弹性材料(5)下端，所述谐振外壳(1)上端接触盖板(6)，所述盖板(6)表面开设有若干螺纹孔a(7)，螺钉(8)转动连接螺纹孔(2)和螺纹孔a(7)，所述盖板(6)中间部位镶嵌有螺母装置(10)，所述螺母装置(10)转动连接螺栓(9)，所述螺栓(9)下端接触弹性材料(5)上端，所述谐振外壳(1)表面开设有输入连接孔和输出连接孔，且输入连接孔和输出连接孔内壁设置有螺纹，输出连接器(11)与输出连接孔螺纹连接，输入连接器(12)与输入连接孔螺纹连接。
