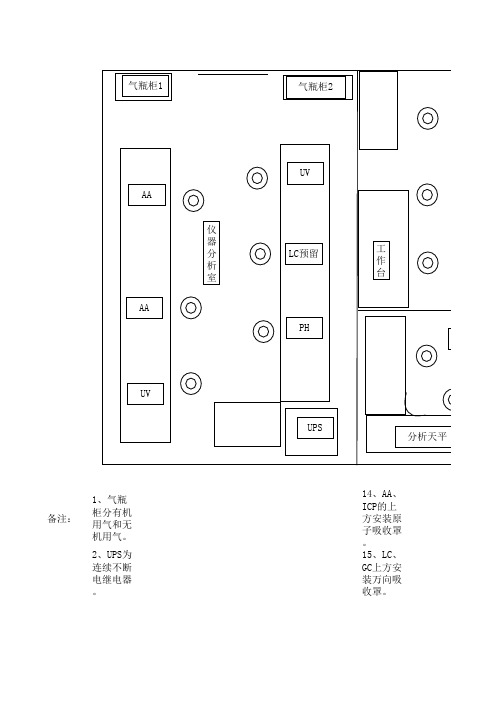

检验科平面图

备注：1、气瓶柜分有机用气和无机用气。

14、AA、ICP的上方安装原子吸
2、UPS为连续不断电继电器。

15、LC、GC上方安装万向吸收罩
3、EDX为ROHS测试仪。

16、中央工作区上方安装吸收罩
4、AA为火焰吸收光度仪。

17、中央工作预留电源插座。

5、ICP为等离子光谱仪。

18、总面积约13m×6m。

6、GC-MSD为气相质谱仪。

19、工作台长宽高：*×1m×0.
7、LC为液相色谱仪。

8、UV为紫外分光光度计。

9、备用通风橱是预留给微波消解仪的。

10、纯水机为实验提供实验级用水。

11、冲淋系统包括洗眼器和喷淋器，是安全措施。

12、中央工作台下面有容纳区等
13、通风橱下方设置有实验废液放置区。

方安装原子吸收罩。

GC上方安装万向吸收罩。

工作区上方安装吸收罩。

工作预留电源插座。

积约13m×6m。

台长宽高：*×1m×0.85m。

医院检验科实验室平面布局要求？
医院检bai验科实验室规划设计建du设，首先需要确定平面布局图。

zhi检验科实验室将有效的空dao间划分为清洁区（办公室、休息室、学习室）缓冲区（储存区、供给区）和污染区（工作区、洗涤区、标本储存区、高压消毒区）。

工作区域的严格划分，很大程度上避免了病原体的交叉污染，同时为保护工作人员的安全和实验室周围环境的安全提供了有力的保证。

确定检验科人员的出入口，清洁物品入口，污物出口，这些人物流路线不应和整个大楼的人物流路线冲突。

同时清楚实验室涉及设备及清单，把实验室的主要检测设备列出来，清单包含设备名称、数量、功率、用水量、用气量等信息。

详细了解设备信息，以合理布置实验室布局。

医院检验科实验室按照标本的处理流程进行了规范的分区，分别为：标本前处理区、实验区、缓冲区、洁净区和办公区，每一分区根据各自的要求又划分了相应的功能区域。

临床检验室应设于近检验科入口处；为门诊服务的临床检验，应有标本采取室和等候处。

检验科平面布局应能清晰的分出清洁区、半污区和污染区，各区域之间应有隔断隔开，清洁区主要由更衣室、办公室等组成，半污染区主要由试剂库、制水间等辅助功能间组成，污染区主要由采血室、检测实验室组成。

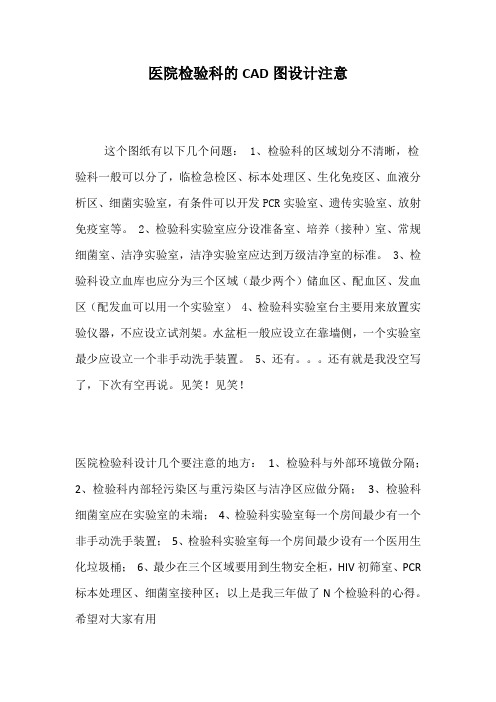

医院检验科的CAD图设计注意
这个图纸有以下几个问题： 1、检验科的区域划分不清晰，检验科一般可以分了，临检急检区、标本处理区、生化免疫区、血液分析区、细菌实验室，有条件可以开发PCR实验室、遗传实验室、放射免疫室等。

2、检验科实验室应分设准备室、培养（接种）室、常规细菌室、洁净实验室，洁净实验室应达到万级洁净室的标准。

3、检验科设立血库也应分为三个区域（最少两个）储血区、配血区、发血区（配发血可以用一个实验室） 4、检验科实验室台主要用来放置实验仪器，不应设立试剂架。

水盆柜一般应设立在靠墙侧，一个实验室最少应设立一个非手动洗手装置。

5、还有。

还有就是我没空写了，下次有空再说。

见笑！见笑！
医院检验科设计几个要注意的地方：1、检验科与外部环境做分隔；
2、检验科内部轻污染区与重污染区与洁净区应做分隔；
3、检验科细菌室应在实验室的未端；
4、检验科实验室每一个房间最少有一个非手动洗手装置；
5、检验科实验室每一个房间最少设有一个医用生化垃圾桶；
6、最少在三个区域要用到生物安全柜，HIV初筛室、PCR 标本处理区、细菌室接种区；以上是我三年做了N个检验科的心得。

希望对大家有用。
