电气控制技术练习题及答案

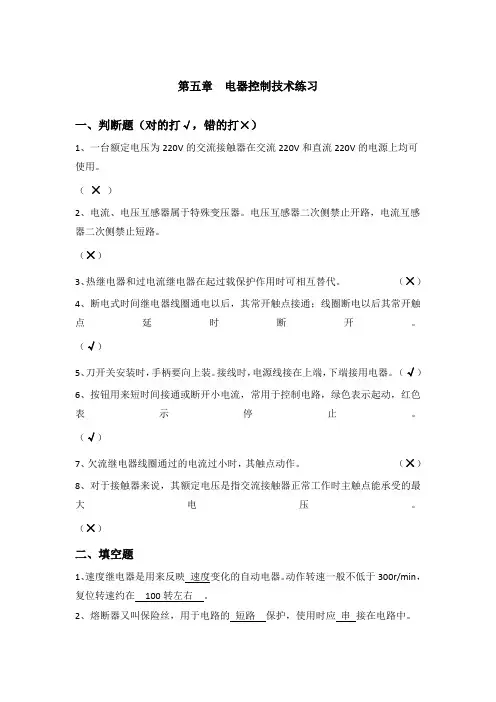

第五章电器控制技术练习一、判断题（对的打√，错的打×）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2、电流、电压互感器属于特殊变压器。

电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。

（×）3、热继电器和过电流继电器在起过载保护作用时可相互替代。

（×）4、断电式时间继电器线圈通电以后，其常开触点接通；线圈断电以后其常开触点延时断开。

（√）5、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（√）6、按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。

（√）7、欠流继电器线圈通过的电流过小时，其触点动作。

（×）8、对于接触器来说，其额定电压是指交流接触器正常工作时主触点能承受的最大电压。

（×）二、填空题1、速度继电器是用来反映速度变化的自动电器。

动作转速一般不低于300r/min，复位转速约在100转左右。

2、熔断器又叫保险丝，用于电路的短路保护，使用时应串接在电路中。

3、接触器可用于频繁通断大电流电路，又具有失压保护作用。

4、常用的低压电器是指工作电压在交流1000 V以下、直流1200 V以下的电器。

三、选择题1、对于接触器来说，其额定电流是指交流接触器正常工作时A 。

A、主触点能承受的最大电流B、辅助触点能承受的电压C、接触器线圈两端的工作电压D、电源的最大电压2、通电延时式时间继电器线圈通电以后，其常开触点 A ；线圈断电以后其常开触点。

A、延时接通断开B、接通断开C、接通延时断开D、延时接通延时断开3、热继电器的保护作用是（A ）。

A、过载保护B、断相保护C、短路保护D、失压保护4、转换开关的文字标识为（C ）。

A、SQB、SBC、SA D KA5、直流低压电器中的“低压”通常是指（D ）。

A、200V以下B、400V以下C、1000V以下D、1200V以下6、电磁式低压电器的触头系统适用于大电流的接触形式的是（C）。

电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。

A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。

A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。

A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。

A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。

A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。

B、改变三相交流电源的频率。

C、改变三相交流电源的相序。

D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。

A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。

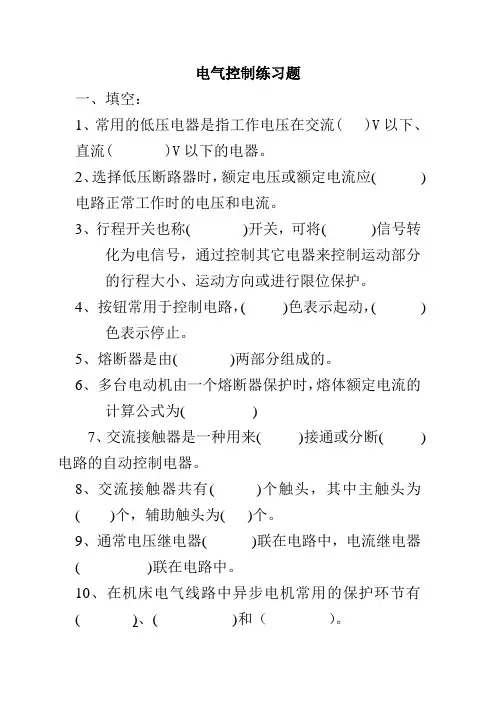

电气控制练习题一、填空：1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。

2、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。

3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

4、按钮常用于控制电路，( )色表示起动，( )色表示停止。

5、熔断器是由( )两部分组成的。

6、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为( )7、交流接触器是一种用来( )接通或分断( )电路的自动控制电器。

8、交流接触器共有( )个触头，其中主触头为( )个，辅助触头为( )个。

9、通常电压继电器( )联在电路中，电流继电器( )联在电路中。

10、在机床电气线路中异步电机常用的保护环节有( )、( )和（）。

11、电气原理图一般分为（）和（）两部分。

12、交流接触器的结构由（）（）（）和其他部件组成。

13、熔断器的类型有瓷插式、（）和（）（）四种。

14、接触器的额定电压是指（）上的额定电压。

15、三相异步电动机常用的电气起动方法有（）和（）。

16、改变三相异步电动机旋转方向的方法是（）。

17、热继电器是利用（）来工作的电器。

18、触头的形式有（）三种19、触头按原始状态分（）两种20、触头按控制电路分（）两种22、接触器的额定通断能力是指主触头在规定条件下可靠（）的电流值23、热继电器主要保护作用是电机（）保护24、熔断器主要作（）保护25、熔断器保护电路时与电路（）联26、刀开关的额定电压应（）线路电压二、选择1、熔断器的作用是。

A、控制行程B、控制速度C、短路或严重过载D、弱磁保护2、低压断路器的型号为DZ10-100，其额定电流是。

A、10AB、100AC、10~100AD、大于100A3、接触器的型号为CJ10-160，其额定电流是。

A、10AB、160AC、10~160AD、大于160A4、交流接触器的作用是。

⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。

⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。

⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。

⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。

⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。

⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。

⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。

⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。

⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。

⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。

⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。

⒍C 系列P 型PLC 共有 16 个SMR 。

⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。

⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。

⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。

⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。

⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。

⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。

⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。

⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。

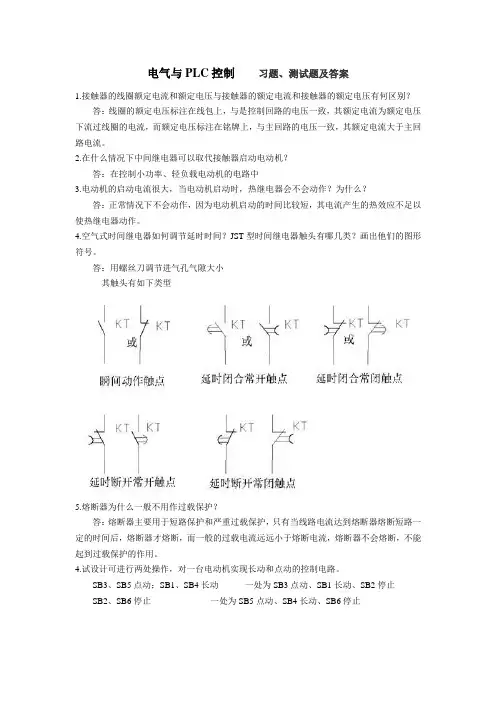

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。

答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。

7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。

电气控制与PLC第二版课后练习题含答案前言在学习电气控制和PLC（可编程逻辑控制器）的过程中，理论知识的掌握是非常重要的，但是以上知识的应用能力则是更为实用和必要的。

因此本文将介绍一些电气控制和PLC的课后习题及其答案，供学习者参考和学习。

电气控制习题第一节电气元件安装问题1在电气装置上，为了保证线路安全，现代化的电控柜上常设有漏电保护器。

漏电保护器的作用是什么？答案1漏电保护器是为了保护人身安全，在接地弱或者接地不完好的情况下遗漏电流会引起漏电保护器跳闸，从而切断电源保护人身安全。

问题2「SELECTRON」电控开关生产厂家说明中的「4P, 30A」是什么意思？答案2「4P, 30A」表示该电控开关为四极，额定电流为30A。

第二节电气图件的认识问题1标识符J在电气图件中代表什么元件？标识符J代表接触器元件。

问题2在电气控制电路中，接点标识符X2.1代表什么？答案2接点标识符X2.1代表接触器K2的常闭触点。

PLC习题第一节常用指令问题1在PLC 编程中，LD指令的作用是什么？答案1LD指令的作用是将输入信号逐一导入字节区，并将该字节区的最高位设置为1。

问题2在PLC 编程中，SET指令的作用是什么？答案2SET指令的作用是将输出信号置位。

第二节 PLC图件的认识问题1在PLC图件中，元器件图形中不含数字，是什么原因？PLC图件中不含数字是为了避免与数字逻辑电路、数字电路的图形混淆，并且简化了电路的图形。

问题2在PLC图件中，一个电缆的x点表示什么？答案2在PLC图件中，一个电缆的x点表示断开电缆的端点，可以用于在图件上区分单一的电缆。

总结本文介绍了一些电气控制和PLC的习题及其答案，旨在帮助学习者更好地掌握电气控制和PLC的应用。

学习者应该养成经常做习题的好习惯，掌握理论知识的同时，注重应用能力的提高。

电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。

32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。

33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。

35、熔断器是由（）两部分组成的。

36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。

38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。

39、时间继电器是一种触头（）的控制电器。

40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。

42、反接制动时，当电机接近于O时，应及时（）。

43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。

44、通常电压继电器O联在电路中，电流继电器O联在电路中。

45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。

46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。

47、电气原理图一般分为（）和（）两部分画出。

48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。

第一章练习题1．填空题（l）电路可以说成是由_____________、_____________和_____________三大部分组成的。

（2）在分析与计算电路时，常任意选定某一方向作为电压或电流的_____________，当所选电压或电流方向与实际方问一致时，电压或电流为_____________值；反之为_____________值。

（3）给功率为60 w的用电器供电3天，供给的电能是_____________。

若电价为0 .3元／度，则该用电器需付的电费是。

（4）、一个标有“1kΩ，10 W”的电阻，允许通过的最大电流是_____________，允许加在它两端的最大电压是_____________。

（5）有三个阻值为6Ω的电阻，若把它们串联，等效电阻是_____________Ω；若把它们并联，等效电阻是_____________Ω；若把两个并联后，再与第三个串联，等效电阻应是_____________Ω。

（6）如图1．6所示电路中U ab＝10 V，则电压U＝_____________，电流的大小等于_____________。

（7）已知电阻R1＝2R2，如果将其串联，则通过电阻R1与R2中的电流之比是_____________；电阻R1与R2两端电压之比是_____________,电阻R1与R2消耗的功率之比是_____________。

（8）已知电阻3R1＝R2，如果将其并联，则通过电阻R1与R2中的电流之比是_____________，电阻R1与R2两端电压之比是_____________，电阻R1与R2消耗的功率之比是_____________。

（9）电阻串联可获得电阻值_____________的电阻，还可以扩大_____________表的量程；电阻并联可获得阻值_____________的电阻，额定电压相同的负载几乎都是_____________使用的。

（10）电源电动势与电源的开路电压大小_____________，方向_____________。

工厂电气控制练习题1．1常用低压电器怎样分类？它们各有哪些用途？1．2按钮由哪几部分组成？按钮的作用是什么？1．3行程开关主要由哪几部分组成？它有什么作用？1．4凸轮控制器由哪些部件组成？简述其动作原理。

1．5试述胶盖闸刀开关和铁壳开关的基本结构及用途。

1．6试述转换开关的主要结构及用途。

1．9交流接触器由哪几大部分组成？说明各部分的作用。

1．10简述热继电器的组成和工作原理。

1．11按工作原理分类，时间继电器可分为哪几种类型？各有何特点？1．12中间继电器由哪几部分组成？它在电路中主要起什么作用？1．13交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？1．14交流接触器的铁芯为什么要设置短路环？它的作用是什么？1．16交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？1．17交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？1．18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用？为什么？1．19在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？1．20空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。

1．21速度继电器主要由哪几部分组成？简述其工作原理。

2．1分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。

（1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。

（）（2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相上。

（）（3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。

（）（4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。

（）2．2分析题意，从若干个答案中选择一个正确答案。

（1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。

（A）串联连接（B）井联连接（C）既可串联也可以并联连接（2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

习题与解答一、选择题（每题 4 个选项，只有 1 个是正确的，将正确的选项填入括号内）1. 电气图中，断路器的符号为（）。

（ A） K（B）D（ C） L（D）DL2. 不属于笼型异步电动机降压启动方法的是（）启动。

（ A）自耦变压器降压（B）星形一三角形换接（ C）延边三角形（D）在转子电路中串联变阻器3. 中小容量异步电动机的过载保护一般采用（）。

（ A）熔断器（B）磁力启动器（ C）热继电器（D）电压继电器4. 笼型异步电动机的延边三角形启动方法，是变更（（ A）电源相序（B）电动机端子（ C）电动机定子绕组（D）电动机转子绕组5. 属双速异步电动机接线方法的是（）。

（ A） YY/YY（B）YY/△（ C） YY/Y（D）△△ /Y）接法。

6. 异步电动机的反接制动是指改变（（ A）电源电压（B）电源电流（ C）电源相序（D）电源频率）。

7. 异步电动机的能耗制动采用的设备是（（ A）电磁抱闸（B）直流电源（ C）开关与继电器（D）电阻器）装置。

8.在电动机的连续运转控制中，其控制关键是。

① 自锁触点② 互锁触点③ 复合按钮④ 机械联锁9.下列低压电器中可以实现过载保护的有。

① 热继电器② 速度继电器③ 接触器④ 低压断路器10. Y －△降压启动可使启动电流减少到直接启动时的⑤ 时间继电器。

①1/2②1/311.12.13.③ 1/4④ 1 3下列属于低压配电电器的是。

① 接触器② 继电器③ 刀开关④ 时间继电器表示电路中各个电气元件连接关系和电气工作原理的图称为① 电路图② 电气互联图③ 系统图④ 电气安装图交流接触器是利用配合动作的一种自动控制电器。

① 电动力与弹簧弹力② 外施压力与弹簧弹力③ 电磁力与空气阻尼力④ 电磁力与弹簧弹力。

精选文库14. 对绕线型电动机而言，一般利用（）方法进行调速。

（ A）改变电源频率（ B）改变定子极对数（ C）改变转子电路中电阻（ D）改变转差率15. 一台三相异步电动机，其铭牌上标明额定电压为220V/380V ，其接法应是（）。

《电气控制及PLC 》专业技能训练题（答案） 有答案哦PLC 控制一、写出下图所示梯形图的语句表程序。

（b ）(a) LD A =LD = LPP O LD A A LPS = OLD A(b) LD A LPPAN OLD A LD LPS = A A A O = =二、 使用置位指令复位指令，编写两套程序，控制要求如下：（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。

（2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止时，电动机M1才能停止。

I0.1( )Q0.1I0.2Q0.1( )Q0.2I0.0Q0.12( R )I0.0Q0.12( S )I0.2Q0.2( R )1I0.1Q0.2( R )Q0.11(1)(2)三、 画出的波形图。

（程序实现二分频）I0.0Q0.0四、设计满足下图所示时序图的梯形图。

( )( )I0.0T37Q0.0Q0.0Q0.0T37IN PT TONT37I0.1Q0.1Q0.140( )Q0.0I0.0Q0.0Q0.1( )Q0.1I0.1Q0.1T37题5—2T37IN TON PT70Q0.1I0.1五、 按钮按下后，变为1状态并自保持，输入3个脉冲后，（用C1计数），T37. ...7s.. .. 4s开始定时，5S 后，变为0状态，同时C1被复位，在可编程控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。

六、使用顺序控制结构，编写出实现红、绿信号灯循环显示程序(要求循环间隔时间为2S),并画出该程序设计的功能流程图。

（教材P142图5-31）七、设计周期为5S ，占空比为20%的方波输出信号程序。

Network 1LD AN T38 TON T37, 40 Network 2 LD T37 TON T38, 10=八、设计起动、停止和保持电路。

要求：（1）画出PLC 外部接线图；（2）写出梯形图语句。

项目三变压器的应用于维护一、填空题1.变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗将增大。

2.三相变压器的联结组别不仅与绕组的绕向和首东端标记有关,而且还与三相绕组的连接方式有关。

3.变压器的基本结构是铁心和绕组两大部分组成的。

它们分别是变压器的系统和_电路系统。

4.变压器是一种能改变交流电压而保持频率不变的静止的电气设备。

5.变压器的铁心，按其结构形式分为心式和壳式两种。

6.变压器的种类很多，按相数分为单相、三相和多相变压器。

7.在电力系统中使用的电力变压器，可分为升压变压器,降压变压器和配电变压器。

8.所谓变压器的空载运行是指变压器的一次侧接额定交流电源，二次侧开路的运行方式。

9.自耦变压器的一次侧和二次侧既彳磁的联系又有电的联系。

10.变压器一次电势和二次电势之比等J一次侧匝数和二次侧匝数之比。

11.电力变压器中的变压器油主要起冷却和灭弧作用。

12.变压器的额定电压和额定电流均指变压器的线电压和线电流。

13.电流互感器其实质为一台小型升压短路运行的变压器,电压互感器实质为一台小型降压变压器。

14.在测试变压器参数时，须做空载试验和短路试验。

为了便于试验和安全，变压器的空载试验一般在低压侧加压:短路试验一般在高压侧加压。

15.三相组式变压器各相磁路彼此无关，三相芯式变压器各相磁路彼此相关,16.变压器并联运行的条件是额定电压与变比相等、连接组别相同、短路阻抗的百分数相等17.当三相变压器接成星形（Y）时，其线电压是相电压的_且_倍，线电流与相电流相等。

18.当三相变压器接成三角形（D）时，其线电压与相电压相等，线电流是相电流的百一倍019.变压器在运行时，当不变损耗和可变损耗相等时,效率最高。

20.自耦变压器适用于一、二次侧电压相差不大的场合,一般在设计时，变比Ka小于或等于2二、选择题1.变压器空载损耗（D）A.全部为铜损耗B.全部为铁损耗C.主要为铜损耗D.主要为铁损耗2.一台变压器原边接在额定电压的电源上，当副边带纯电阻负载时，则从原边输入的功率：（C）oA.只包含有功功率B.只包含无功功率C.既有有功功率又有无功功率D.为零3.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：（B）。

练习卡题目参考答案练习卡1一、填空题1、12002、保险、空开3、闭合4、闭合5、通电6、断开7、电流8、保护9、过电流、欠电压10、闭合二、单选题1、B 2、A、B、D、C（按顺序）3、B 4、A、B、D（按顺序）三、多选题1、ABCD 2、ACD 3、CD四、略五、简答题1、熔断器、空开、刀开关、交流接触器、按钮开关、热继电器等。

2、交流接触器线圈得电，主触点闭合，辅助常开触点闭合，辅助常闭触点断开。

3、中间继电器线圈得电，常开触点闭合，常闭触点断开。

练习卡2一、填空题1、1500 2、接触器（电气）3、220 4、相反5、频率二、多选题1、ABC 2、AB 3、AC 4、ACD 5、BC三、电路分析题参考教材，略练习卡3一、填空题1、CPU 2、输入3、可编程序控制器4、14 5、继电器6、继电器二、选择题ADAAC BA三、1、PLC是一台专为工业应用而设计的计算机系统，一般由CPU、输入/输出接口和电源、编程器扩展器接口和外部设备接口等几个部件组成2、现场输入元件有按钮、开关、传感器等。

3、现场执行元件有电磁阀、继电器、接触器、指示灯、电热器、电动机等。

练习卡4一、填空题1、博图2、项目3、母线4、输出5、操作数二、单选题1、A 2、B 3、C 4、D 5、A、B、C（按顺序）6、B7、C8、A9、C 10、C三、多选题1、ABCD 2、ABCD四、TTFTT TTTT五、简答题1.IEC 61131-3的编程语言是哪五种？答：梯形图（Ladder Diagram，LD），西门子简称LAD；函数块图（Function Block Diagram，FBD）；结构文本（Structured Text，SCL），西门子S7-1200为结构化控制语言；指令表（Instruction List，IL）顺序功能图（Sequential Function Chart，SFC）。

六、编程题1、三人抢答器（置位指令）2、延时10秒接通3、振荡脉冲4、计数10次5、8LED流水灯练习卡5一、填空题1、接口 D（梯形图）二、单选题ABD三、多选题1.ABCD 2.ABCD 3.ABC四、FF五、编程题1.硬件中断1）组态参考教材硬件中断组织块，此处OB1和OB42不需要编写程序。

工厂电气控制练习题1．1常用低压电器怎样分类？它们各有哪些用途？1．2按钮由哪几部分组成？按钮的作用是什么？1．3行程开关主要由哪几部分组成？它有什么作用？1．4凸轮控制器由哪些部件组成？简述其动作原理。

1．5试述胶盖闸刀开关和铁壳开关的基本结构及用途。

1．6试述转换开关的主要结构及用途。

1．9交流接触器由哪几大部分组成？说明各部分的作用。

1．10简述热继电器的组成和工作原理。

1．11按工作原理分类，时间继电器可分为哪几种类型？各有何特点？1．12中间继电器由哪几部分组成？它在电路中主要起什么作用？1．13交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？1．14交流接触器的铁芯为什么要设置短路环？它的作用是什么？1．16交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？1．17交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？1．18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用？为什么？1．19在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？1．20空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。

1．21速度继电器主要由哪几部分组成？简述其工作原理。

2．1分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。

（1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。

（）（2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相上。

（）（3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。

（）（4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。

（）2．2分析题意，从若干个答案中选择一个正确答案。

（1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。

（A）串联连接（B）井联连接（C）既可串联也可以并联连接（2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。

电气控制PLC模拟练习题（附答案）1、编码器除了可以测量角位移外，还可以测量_______A、电流B、直线位移C、频率D、转速答案：D2、电气图纸中，N表示______A、地线B、电源线C、无规定D、中性线答案：D3、下列描述不正确的是____A、电气原理图采用电气元件展开的形式绘制成的B、电气原理图是用来表明各电气设备的实际安装位置C、电气原理图是为了便于阅读和分析控制线路而绘制的D、电气原理图是表示电气控制线路工作原理的图形答案：B4、电气原理图是用国家规定的____表示系统或设备组成部分之间关系的一种电气控制系统简图A、文字B、标准符号和文字C、注释D、标注符号和注释答案：B5、____是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它直观、易懂，是目前应用最多的一种编程语言。

A、语句表B、梯形图C、功能表图D、流程图答案：B6、数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些____的有害的电气瞬变现象。

A、不确定B、固定的C、确定D、可预见答案：A7、____是用来表明电气设备上所有电机电器的实际位置，为电气设备的制造、安装、维修提供资料的一种电气控制系统简图A、元件布置图B、功能图C、电气图D、接线图答案：A8、电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、0.4-0.7B、1C、1.5D、.7答案：A9、对于电炉和照明等电阻性负载，熔断器可作为 ____保护。

A、欠压B、断路C、过载D、过载与短路答案：D10、下列说法正确的是_____A、凡是三相异步电动机都可采用Y/△降压起动B、凡是正常运行时定子绕组接成三角形的三相异步电动机都可采用Y/△降压起动C、任何电动机都可以采用Y/△的方式降压起动D、直流电动机可以采用Y/△的方式降压起动答案：B11、主轴准停控制的作用是将主轴准确停在_____上，以进行换刀等动作。

电气控制PLC练习题+答案1、传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大都用____取代。

A、通用计算机B、可编程序控制器C、微机D、数控装置答案：B2、位置检测装置按检测量的测量基准，可分为____和增量式测量。

A、直线式B、绝对式C、回转型D、直接测量答案：B3、能够实现电机连续运转的条件是____A、连锁B、自锁C、不确定D、互锁答案：B4、胶盖瓷底开关可作为____KW及以下的电动机操作开关。

A、3B、4C、7.5D、5答案：A5、____型号的开关可作为4KW三相鼠笼电动机直接起动的开关。

A、CJ020B、DZ150C、HH3-30／3D、HH3--60／3答案：C6、接触器主触点的额定电压应______负载的额定电压。

A、小于B、等于C、大于或等于D、3倍答案：C7、某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、自动开关装有失压脱扣器而跳闸B、熔断器熔断C、过载D、断路答案：A8、数控机床进给控制的交流伺服电动机结构是____。

A、转子、定子都装有永磁体和绕组B、定子装有永磁体，转子是绕组C、转子、定子都是绕组D、转子装有永磁体，定子是绕组答案：D9、位置检测装置能检测的最小位置变化量称作分辨率。

位置检测装置的分辨率应适当____机床加工精度。

A、低于或等于B、高于C、低于D、等于答案：B10、数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。

这部分功能一般由____实现。

A、输入／输出装置B、可编程序逻辑控制器PLCC、数控装置D、伺服驱动答案：B11、变频器与电动机之间一般____接入接触器。

A、允许B、未知C、不限D、不允许答案：D12、急停按钮必须用______。

A、红色按钮B、黄色按钮C、绿色按钮D、红色蘑菇头按钮答案：D13、基频以下调速属于____A、恒功率调速B、恒转速调速C、弱磁调速D、恒转矩调速答案：D14、数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。

项目四交流电机的应用一、填空题1电动机是将电能转换为机械一能的设备。

2 .三相异步电动机主要有定子和转子两部分组成。

3 .三相异步电动机的定子铁心是用薄的硅钢片一叠装而成,它是定子的磁路路部分,其内表面冲有槽孔，用来嵌放定子绕组.4 .三相异步电动机的定子主要山定子铁心和定子绕组组成。

5 .三相异步电动机的转子有鼠笼式和绕线式两种形式。

6 .三相异步电动机的三相定子绕组通以三相交流电流，则会产生旋转磁场，7 .三相异步电动机旋转磁场的转速称为同步转速,它叮电源频率和磁极对数有关。

8 .三相异步电动机旋转磁场的转向是由电源的相序决定的,运行中若旋转磁场的转向改变了，转子的转向随之改变，9 .一台三相四极异步电动机，如果电源的频率/i=50Hz,则定子旋转磁场每秒在空间转过至转。

10 .三相异步电动机的转速取决于磁场极对数P、转差率S和电源频率f。

11 .三相异步电机的调速方法有变极调速、变频调速和转子回路串电阻调速，12 .在额定工作情况下的三相异步电动机，已知其转速为960r∕min,电动机的同步转速为：1000r/min、磁极对数为：3对，转差率为：0.04O13 .三相异步电动机机械负载加重时，其定子电流将小于o14 .三相异步电动机负载不变而电源电压降低时，其转子转速将增大o15 .一台三相二极异步电动机，如果电源的频率力二50HZ,则定子旋转磁场每秒在空间转转。

16 .笼型三相异步电动机常用的降压起动方法有：Y-△降压起动和自耦变压器降压起动。

17 .三相异步电动机采Y-△降压起动时，其起动电流是三角联接全压起动电流的1/3 ,起动转矩是三角联接全压起动时的1/318 .三相异步电动机的额定功率是额定状态时电动机转子轴上输出的机械功率，额定电流是满载时定子绕组的线电流,其转子的转速小于旋转磁场的速度。

19 .电动机铭牌上所标额定电压是指电动机绕组的线电压.20 .某三相异步电动机额定电压为380/220V,当电源电压为220V时，定子绕组应接成三角形接法：当电源电压为380V时，定子绕组应接成星形接法。
