土钉(锚杆)施工记录表1-1

格式：doc
大小：76.50 KB
文档页数：2

下载文档原格式

锚杆旁站监理记录表[详细]

2、有无其他影响施工质量行为？
处理意见：
备注：
施工企业：
项目经理部：
质检员(签字)：
年月日
监理企业：
项目监理机构：
旁站监理人员(签字)：
年月日
江苏省建设厅监制

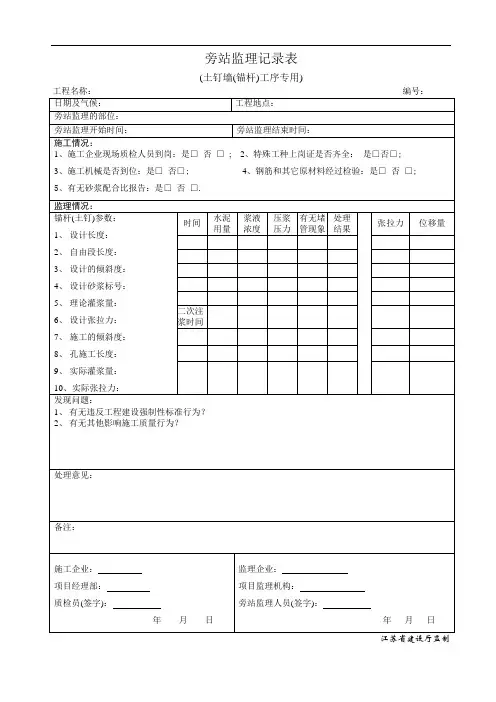

旁站监理记录表
(土钉墙(锚杆)工序专用)的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
1、施工企业现场质检人员到岗：是□否□;2、特殊工种上岗证是否齐全：是□否□;
3、施工机械是否到位：是□否□;4、钢筋和其它原材料经过检验：是□否□;
5、有无砂浆配合比报告：是□否□.
监理情况：
锚杆(土钉)参数：
1、设计长度：
2、自由段长度：
3、设计的倾斜度：
4、设计砂浆标号：
5、理论灌浆量：
6、设计张拉力：
7、施工的倾斜度：
8、孔施工长度：
9、实际灌浆量：
10、实际张拉力：
时间
水泥用量
浆液浓度
压浆压力
有无堵管现象
处理结果
张拉力
位移量
二次注浆时间
发现问题：
1、有无违反工程建设强制性标准行为？

锚杆(土钉)抗拔试验报告

土钉轴向抗拔试验检测报告工程名称：xxxxxxxxxxx工程地点：xxxxxxxxxxx委托单位：广州市神运工程质量检测有限公司检测项目：土钉轴向抗拔试验检测日期：2014.12.23报告编号：MG-2014122301报告总页数：共13页（含本页）广州神运工程质量检测有限公司2014年12月29日土钉轴向抗拔试验检测报告检测人员：报告编写：审核：批准：注意事项：1、检测报告未加盖检验单位“检验专用章”无效；2、检测报告无检测人员、审核、批准人签字无效；3、检测报告涂改无效；4、未经本实验室书面批准，不得复制检测报告。

5、复制检测报告未重新加盖“检验专用章”无效；6、对检测报告若有议，应于收到检测报告之日起十五日内向检验单位提出。

实验室地址：广州市南沙区滨海半岛海宁大街81号之一电话：（020）32238460 传真：（020）32238460电子邮箱：****************邮编：511458工程概况受广州市神运工程质量检测有限公司的委托，于2014年12月23日对xxxxxxxxxxx（概况见表1）基坑临时性支护土钉进行了验收试验，本次试验的土钉杆体为Φ16钢筋(孔径100mm)。

目的是检验土钉轴向受拉承载力是否满足设计要求，根据有关规范和规定的要求，并与有关单位研究协商后，确定本次共检测10根土钉，现将检测结果报告如下：一、检测仪器设备、方法和标准1、检测仪器及设备采用锚杆拉力计（型号：HC-30，编号：20100728）分级加载，通过智能压力数值显示器控制对试验土钉施加轴向拉力，试验上拔量观测采用1个百分表测量（编号：830266，量程0～50mm，精度0.01mm）。

2、试验方法试验按照广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）中有关土钉验收试验的规定进行。

试验时，加荷等级（kN）与观测时间（min）见表2：土钉抗拔试验加／卸荷观测一览表表2注：最大试验荷载N max为1.2N u（N u为土钉轴向受拉抗拔承载力设计值）。

土钉墙+预应力锚杆施工技术交底

表C1-3技术交底记录
工程名称
市四大机关搬迁整合项目
交底部位
基坑边坡பைடு நூலகம்护
工程编号
技01号
日期
2011年12月06日
交底内容：
一、施工流程：
土钉墙施工与土方开挖交叉或平行施工，开挖与支护应分层分段进行，分层开挖深度低于拟施工土钉标高下0.5m土层，分段宽度为25m。在完成上一层作业面土钉与喷射混凝土面层达到设计强度的70%以前，不得进行下一层土层的开挖。
喷射混凝土时应自下而上，喷头与受喷面距离宜控制在0.60～1.0m范围内，射流方向垂直指向受喷面，在钢筋部位应先喷填钢筋后方，然后再喷前方，防止钢筋背后出现空隙。在继续喷射下部作业时，应仔细清除预留施工缝接合面上的浮浆层和松散碎屑，并喷水使之湿润。喷射混凝土终凝后2小时，应采取覆盖塑料薄膜和阻燃棉被养护
2、钢筋混凝土面层施工
2.1钢筋网片的安装：钢筋网片采用绑扎而成,钢筋网片每边的搭接长度为300mm，同一接头搭接面积不大于接头总面积的50％，端部做成180º弯钩，弯钩长度为10d，土钉钢筋端部通过锁定筋与面层内的加强筋及钢筋网片连接，其相互间应焊接牢固（参照图纸附图），钢筋网片在安放时应牢固固定在边壁上，保护层厚度不得小于20mm，钢筋网片可用插入土中的钢筋固定，在混凝土喷射下不出现振动。
3、对于易塌土体的处理
为防止基坑边坡的裸露土体发生塌陷，对于易塌土体可采用以下措施：
3.1对修整后的边坡，立即喷上一层簿的砂浆或混凝土，待凝结后再进行钻孔；
3.2在作业面上先构筑钢筋网喷射混凝土面层，而后进行钻孔并设置土钉；
3.3在水平方向上分小段间隔开挖土方；
3.4先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后再清坡；
不得碰撞土钉头外露部分，坡面3.0m以内不得任意堆放材料。

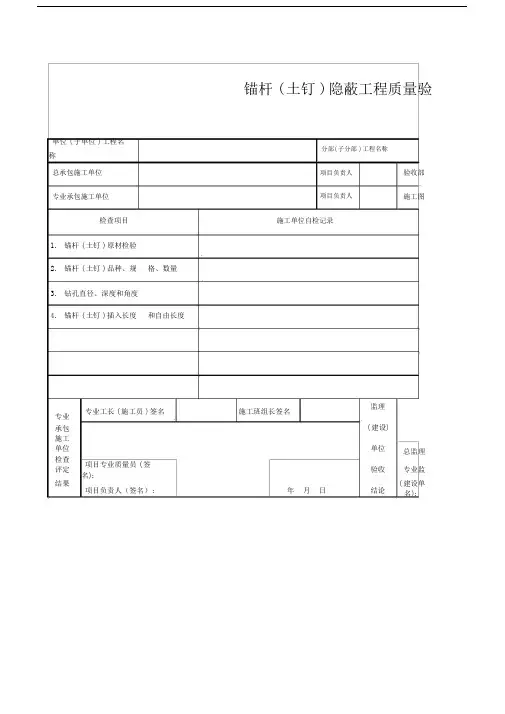

锚杆土钉墙及隐蔽验收记录

锚杆支护报验申报表锚杆及土钉墙支护工程检验批质量验收记录010204□□隐蔽工程验收记录质控（建）表4.1.5.3 共页第页每个孔的锚杆222，长度12m,锚杆水平间距2.5m;锚杆钢筋采用绑焊；每个孔2根φ21×6钢管采用对接焊，剖面L=9000，横向间距2500，纵向间距2500。

锚杆及土钉墙支护报验申报表锚杆及土钉墙支护工程检验批质量验收记录010204□□隐蔽工程验收记录质控（建）表4.1.5.3 共页第页39个孔，每个孔的锚杆222，长度12m,锚杆水平间距2.5m，锚杆钢筋采用绑焊；39个孔，每个孔2根φ21×6钢管采用对接焊，剖面L=9000，横向间距2500，纵向间距2500。

锚杆支护报验申报表锚杆及土钉墙支护工程检验批质量验收记录010204□□隐蔽工程验收记录质控（建）表4.1.5.3 共页第页39个孔，每个孔的锚杆222，长度12m,锚杆水平间距2.5m，锚杆钢筋采用绑焊；39个孔，每个孔2根φ21×6钢管采用对接焊，剖面L=9000，横向间距2500，纵向间距2500。

锚杆支护报验申报表锚杆及土钉墙支护工程检验批质量验收记录010204□□隐蔽工程验收记录质控（建）表4.1.5.3共页第页工程名称长乐市保障性住房（B地块）边坡支护施工单位福建恒丰万骏建筑工程有限公司分部（子分部）工程名称有支护土方分项工程名称边坡支护隐蔽项目边坡第六排锚杆支护隐蔽日期2014年7月5日隐蔽内容39个孔，每个孔的锚杆222，长度12m,锚杆水平间距2.5m，锚杆钢筋采用绑焊；39个孔，每个孔2根φ21×6钢管采用对接焊，剖面L=9000，横向间距2500，纵向间距2500。

锚杆及土钉墙支护工程检验批质量验收记录

2
锚杆土钉长度偏差
±30mm
3
桩体强度
必须符合设计要求
一般项目
1
墙体强度
必须符合设计要求
2
浆体强度
必须符合设计要求
3
注浆量
大于理论计算浆量
4
钻孔倾斜度±1°Βιβλιοθήκη 5锚杆或土钉位置偏差
±100mm
6
土钉墙面厚度偏差
±10mm
施工单位
检查结果
项目专业项目专业
质量检查员:技术负责人:年月日
监理（建设）单位验收结论
锚杆及土钉墙支护工程检验批质量验收记录
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
验收部位
施工单位
项目经理
施工执行标准
名称及编号
专业工长
（施工员）
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
类别
序号
检查项目
质量标准
主
控
项
目
1
锚杆锁定力
必须符合设计要求
专业监理工程师:
（建设单位项目专业技术负责人）年月日

锚杆及土钉墙支护工程检验批质量验收记录表模板

锚杆及土钉墙支护工程检验批质量验收记录表
锚杆及土钉墙支护工程检验批质量验收记录表
GB50202-
010204
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位项目经理Leabharlann 分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
锚杆土钉长度
±30mm
2
锚杆锁定力
设计要求
一般项目
1
锚杆或土钉位置
±100mm
2
钻孔倾斜度
±1º
3
浆体强度
设计要求
4
注浆量
＞1
5
土钉墙面厚度
±10mm
6
墙体强度
设计要求
施工单位检查评定结果
专业工长(施工员)
施工班组长
项目专业质量检查员:年月日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) :年月日

(省统表)锚杆(竖向锚索)钻孔施工记录

记录员：专业承包施工单位检查评定结果专业工长（施工员）签名施工班组长签名监理 (建设) 单位评定意见项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年月日
锚杆（土钉）钻孔施工记录
GD2301029 单位(子单位)工程名称总承包施工单位专业承包施工单位孔体检查成孔日期钻孔编号钻孔层号孔直径孔深度孔倾角入岩深度锚固长度自由长度备注成孔机械项目负责人项目负责人
记录员：专业承包施工单位检查评定结果专业工长（施工员）签名施工班组长签名监理 (建设) 单位评定意见项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年月日
锚杆（土钉）钻孔施工记录
GD2301029 单位(子单位)工程名称总承包施工单位专业承包施工单位孔体检查成孔日期钻孔编号钻孔层号孔直径孔深度孔倾角入岩深度锚固长度自由长度备注成孔机械项目负责人项目负责人 ZGZ-A型钻机
记录员：专业承包施工单位检查评定结果专业工长（施工员）签名施工班组长签名监理 (建设) 单位评定意见项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年月日
锚杆（土钉）钻孔施工记录
GD2301029 单位(子单位)工程名称总承包施工单位专业承包施工单位孔体检查成孔日期钻孔编号钻孔层号孔直径孔深度孔倾角入岩深度锚固长度自由长度备注成孔机械项目负责人项目负责人
记录员：专业承包施工单位检查评定结果专业工长（施工员）签名施工班组长签名监理 (建设) 单位评定意见项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年月日

锚杆(土钉)钻孔施工记录

锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□锚杆（土钉）钻孔施工记录□□。

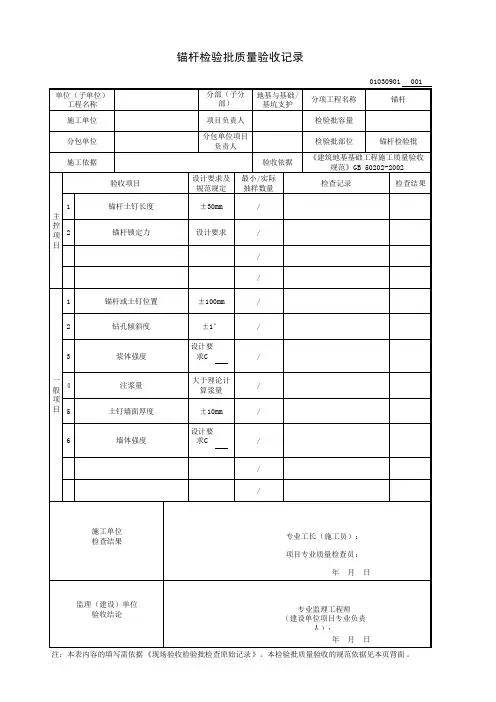

锚杆检验批质量验收记录

根据施工现场情况，基坑支护按照支护类型划分及施工段数划分为一个或若干个检验批。
三、GB50202-2002规范摘要
表7.4.5 锚杆及土钉墙支护工程质量检验标准
项目序号
检查项目
允许偏差或允许值
单位
数值
1 锚杆土钉长度主控
项目 2 锚杆锁定力
mm
±30
设计要求
检查方法用钢尺量现场实测
1 锚杆或土钉位置
锚杆检验批质量验收记录
单位（子单位）工程名称施工单位
分包单位
施工依据
验收项目
1
主
控项2
目
锚杆土钉长度锚杆锁定力
1
锚杆或土钉位置
分部（子分
部）
工程名称项目负责人
地基与基础/ 基坑支护
分项工程名称检验批容量
01030901 001 锚杆
分包单位项目负责人
验收依据
设计要求及最小/实际规范规定抽样数量
检验批部位
锚杆检验批
《建筑地基基础工程施工质量验收规范》GB 50202-2002
检查记录
检查结果
±30mm
/
mm
/
2
3
一般4 项目5
6
钻孔倾斜度浆体强度注浆量
土钉墙面厚度墙体强度
±1°
/
设计要
求C
/
大于理论计
算浆量
/
±10mm
/
设计要
求C
/
/ /
施工单位检查结果
mm
±100
用钢尺量
2 钻孔倾斜度
°
±1
测钻机倾角
3 浆体强度一般

3—1喷锚支护施工记录

强度等级配合比
水泥浆相对密度
倾斜度（钻机倾角）间距（m）压缩空气压力（Mpa）流量（L/min）压力（Mpa）喷浆流量（L/min）水泥浆量（m3）施工异常情况记录专业监理工程师：质检员：施工员：记录员：
年Байду номын сангаас
月日
年
月日
年月日
年
月日
本表由施工单位填写并保存。
喷锚支护施工记录
工程名称：单位工程名称施工单位锚杆、土钉埋置方法钻机设备型号规格高压泵空压机泥浆泵锚杆（土钉）号开始( h min) 时间终止( h min) 深度（m）开始终止水泥名称编号：监理单位工程用途锚杆、土钉规格及间距喷射型式工艺类型外加剂名称含量（%）电土施表 3—1
