锚杆(土钉)注浆施工记录

根据《地基与基础工程施工工艺标准》（ZJQ00—SG—008—2003）、《百金大厦基坑支护设计施工方案》（2009年05月16日），结合本工程的支护实际情况，特制定此方案，以保证本工程安全顺利施工、完成。

一、术语1、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。

依靠其锚固段与土体的磨阻力，加固或锚固现场土体。

一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。

亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。

2、锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。

挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力。

3、锚固体：土层锚杆的锚固段全长即为锚固体。

锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。

4、锚头：锚头是锚杆体的外露部分，有锚杆承压垫板及紧固器组成。

5、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给锚头。

6、紧固器：又称锚具，是将拉杆锚固在垫板和挡土结构的连接件。

7、拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。

拉杆可以是粗钢筋、钢丝绳或钢绞线构成。

8、土钉：依靠其全长与土体的磨阻力，用来加固或锚固现场土体的细长杆件。

可采取先在土层中钻孔，后置入钢管、再全孔注浆的方法制成。

9、土钉支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。

二、施工准备（一）技术准备，锚索施工前必须具备以下文件：1、工程周遍环境调查及工程地质勘察报告；2、支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；表明锚索位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋尺寸，锚索喷射混凝土面层的联系构造方法和混凝土强度等级；3、排水及降水方案设计；4、施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5、现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。

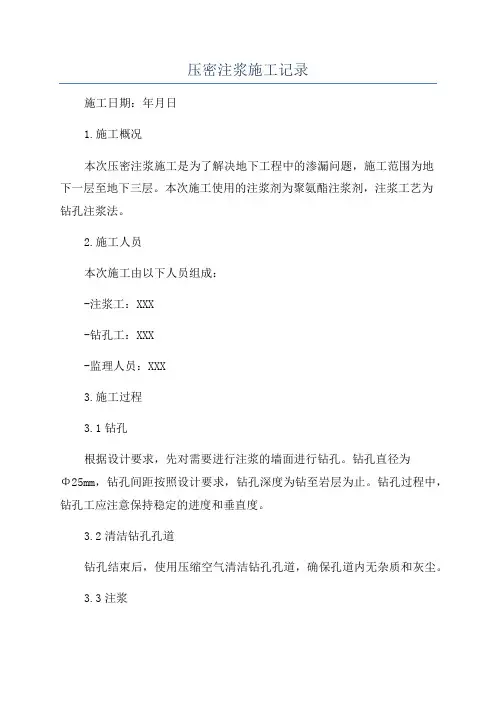

压密注浆施工记录施工日期：年月日1.施工概况本次压密注浆施工是为了解决地下工程中的渗漏问题，施工范围为地下一层至地下三层。

本次施工使用的注浆剂为聚氨酯注浆剂，注浆工艺为钻孔注浆法。

2.施工人员本次施工由以下人员组成：-注浆工：XXX-钻孔工：XXX-监理人员：XXX3.施工过程3.1钻孔根据设计要求，先对需要进行注浆的墙面进行钻孔。

钻孔直径为Φ25mm，钻孔间距按照设计要求，钻孔深度为钻至岩层为止。

钻孔过程中，钻孔工应注意保持稳定的进度和垂直度。

3.2清洁钻孔孔道钻孔结束后，使用压缩空气清洁钻孔孔道，确保孔道内无杂质和灰尘。

3.3注浆将聚氨酯注浆剂加入搅拌桶中，按照要求加入适量的水进行搅拌，搅拌时间为5分钟。

然后将搅拌好的注浆剂泵入注浆管道，通过高压注浆泵进行注浆。

注浆过程中需注意控制注浆剂的流量和压力，确保注浆的均匀性和浆液的充实度。

3.4监测在注浆结束后，使用超声波测厚仪对注浆区域进行厚度检测，检测结果应符合设计要求。

如发现注浆不足或异常情况，及时补浆或调整施工工艺。

4.安全措施4.1工作人员应穿戴好安全帽、安全鞋等个人防护装备。

4.2设备运行时应有专人监控，确保设备安全运行。

4.3施工现场应设置明显的警示标识，防止他人误入。

5.施工质量控制本次施工质量应符合以下标准：5.1注浆剂流动性好，填充性能佳。

5.2注浆剂应能与钻孔壁面形成牢固粘接。

5.3注浆后的墙体应具有良好的密封性能。

5.4注浆区域的厚度应符合设计要求。

6.总结本次压密注浆施工顺利完成，施工质量符合设计要求。

在施工过程中，工作人员严格按照施工工艺操作，保证了施工安全和质量。

锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□锚 杆（土 钉） 钻 孔 施 工 记 录□□。

土钉锚杆工艺试验方案一、试验目的：了解土钉锚杆的施工工艺特点和技术指标，验证各阶段土钉锚杆的施工工艺能否满足设计要求，优化施工方法。

二、试验内容：1.钻孔试验：在实验场地挖掘一定数量的孔，钻孔深度为锚杆设计长度加20%。

记录每个孔的钻进长度、回注量、钻机的转速和旋转方向。

2.设置钢筋网片试验：在钻孔时，先在孔底和孔口处分别铺设一层钢筋网片，直径为锚杆设计直径加10mm。

记录每个孔的钢筋网片长度、宽度和间距。

3.混凝土灌注试验：用泡沫水泥灌浆搅拌机进行试验，按照设计要求控制初始泥浆浓度和灌浆速度。

记录每个孔的混凝土灌注时间、泥浆浓度和泥浆流量。

4.锚杆安装试验：根据试验场地的条件，选取不同类型的土钉锚杆进行安装试验。

记录每个孔的锚杆长度、弯曲角度和伸长量。

5.承载力测试：在安装完成后，进行承载力测试，使用吊车或液压机对土钉锚杆进行逐步加荷，直至超过设计荷载。

记录每个孔的荷载大小和锚杆的变形情况。

三、试验设备：1.钻机：确保钻孔的钻进深度和角度准确。

2.泡沫水泥灌浆搅拌机：控制混凝土灌注的初始浓度和灌浆速度。

3.锚杆安装设备：包括锚杆、扳手和弯曲仪等。

4.承载力测试设备：液压机或吊车等。

四、试验步骤：1.钻孔试验：挖掘一定数量的孔，根据设计要求进行钻孔，并记录相关参数。

2.设置钢筋网片试验：在每个孔的孔底和孔口处分别铺设一层钢筋网片，记录相关参数。

3.混凝土灌注试验：用泡沫水泥灌浆搅拌机进行试验，按照设计要求控制初始泥浆浓度和灌浆速度，并记录相关参数。

4.锚杆安装试验：根据试验场地的条件，选择不同类型的土钉锚杆进行安装试验，记录相关参数。

5.承载力测试：在安装完成后，进行承载力测试，使用承载力测试设备对土钉锚杆进行逐步加荷，直至超过设计荷载，并记录相关参数。

五、试验结果分析：根据试验结果，分析土钉锚杆的施工工艺特点和技术指标是否满足设计要求。

若不满足，优化施工方法，并重新进行试验。

六、试验注意事项：1.试验过程中要严格按照设计要求进行操作，确保数据的准确性。

注浆式土钉支护施工方案一、施工准备土钉的有效锚固力能否建立，与土钉施工办法、施工效果关系很大，必须高度重视土钉的施工，充分做好准备工作。

土钉施工前，应做好下列准备工作：（1）、根据施工场地的地质勘探资料，已知该地区的土层分层和土层的物理力学特性，包括：天然密度、含水量、孔隙比、渗透系数、压缩模量、内聚力、内磨擦角等，并按施工设计确定土钉的布置钻孔和干孔钻进的施工作业方法。

（2）、根据勘探资料，基本清楚施工场地的水文地质概况，地下水位及其变化情况、地下水的成分和含量。

（3）、施工根据现场已查明施工场地无地下构筑物及地下管线的干扰，以便土层锚杆的顺利施工。

（4）、施工前我们将按设计要求进行及现场的实际情况确定土钉的施工顺序，并编制该部分的施工组织机构和施工人员配备及进入该施工段的施工机械设备，安排好施工进度和劳动组织，制订钻孔机械的进场、正常使用和保养维修制度。

安排设计、业主、施工单位进行技术交底及图纸会审，以便全面了解设计意图。

土方的施工与土钉墙的施工密切配合，在保证边坡支护的情况下进行土方的施工。

（5）、进行土方开挖，使土钉作业面低于土钉标高500mm-600 mm，并平整好操作范围内的场地。

土方开挖完毕及时进行验收。

验收后，及时进行下一工序的施工。

（6）、准备好电源、钢拉杆、注浆管、定位器及锚具等设备。

基坑开挖和注浆土钉施工应按设计要求自上而下分段分层进行。

二、开挖工作面土钉墙壁开挖应分段分层进行，分层开挖深度主要取决于暴露坡面的“直立”能力。

另外，当要求变形必须很小时，可视具体情况及经济性将分层开挖深度降至最低，对砂性土每层开挖深度一般为0.5—2.0m；对粘性土每层开挖深度通过计算确定，对超固结粘性土，则开挖深度可较大。

本工程经计算开挖深度约1.2m左右。

基槽开挖和土钉墙施工应按设计要求自上而下分段分层进行。

考虑到本工程的土钉施工设备，分层开挖至少达6m宽。

开挖长度则取决于交叉施工期间能保持坡面稳定的坡面面积。

锚杆 ( 土钉 ) 隐蔽工程质量验单位 ( 子单位 ) 工程名
分部( 子分部 ) 工程名称
称
总承包施工单位项目负责人验收部专业承包施工单位项目负责人施工图检查项目施工单位自检记录
1.锚杆 ( 土钉 ) 原材检验
2.锚杆 ( 土钉 ) 品种、规格、数量
3.钻孔直径、深度和角度
4.锚杆 ( 土钉 ) 插入长度和自由长度
专业工长 ( 施工员 ) 签名施工班组长签名监理
专业
承包( 建设)
施工
单位单位总监理检查
项目专业质量员 ( 签
评定验收专业监名):
结果( 建设单项目负责人（签名）: 年月日结论名):
质量验收记录
GD2301088 0 1
验收部位
施工图名称及图号
监理 ( 建设 ) 单位验收意见备注
总监理工程师 ( 签名 ):
专业监理工程师（签名）:
建设单位项目专业技术负责人签
年月日名):。

微型型钢桩+土钉（锚杆）支护施工技术微型桩一般是指桩径不大于300mm、长细比大于30、桩长不大于30m的灌注桩。

桩体主要由压力灌注水泥（砂）浆或细石混凝土与加筋材料组成，依据其受力需求做成垂直的，也可以是倾斜的，可以是单根的，也可以是成束的。

微型桩于三十年代初起源于意大利，近年来有很大发展，它很适于荷载小而分散的中小型工业与民用建筑。

他不仅可用于新建工程的地基处理，也可用于现有工程的基础托换，特别是对于场地狭窄，净空低矮的工程现场，其优点为突出。

2.技术指标2.1微型型钢桩施工工艺流程平整场地——测量放线定位——钻孔机就位钻孔（每2m接钻杆一次）——清孔——安装下方型钢——拌制水泥浆及加压注浆。

（1）平整场地根据冠梁底设计标高对型钢桩施工场区进行平整，确保场区具备钻机就位施工条件。

（2）测量放线定位依据测量控制点测放型钢桩轴线及桩位，桩位测放精度满足规范要求。

（3）钻孔机就位钻孔采用HD-90型潜孔钻机进行施工。

施工中钻机就位要求符合规范规程要求，必须保证水平、周正、稳固、安全、可靠，确保施工中不发生偏移、移动等，其偏差不超过规范要求。

（4）清孔终孔后，进行两次清孔，要求孔内沉渣厚度小于100mm。

（5）型钢桩制作与安装对进场型钢采用常规焊条焊接方式进行接桩，安放时要平稳、垂直下入孔内，严禁强行插入孔内。

（6）注浆现场搅拌水泥浆，水泥浆必须搅拌均匀。

由注浆管注入桩孔，要求多次补浆，确保注浆饱满。

2.2预应力锚杆施工施工工艺流程清坡——锚孔定位——锚杆成孔、杆体下入、注浆——腰梁——张拉锁定（1）清坡机械开挖至接近桩体10-20cm处，采取人工清理，清除掉桩外松散浮土。

（2）锚孔定位根据锚杆钻孔布置图进行布孔，孔位误差控制在10cm以内。

（3）锚杆成孔、杆体下入、注浆土层锚杆采用锚杆钻机成孔，岩层锚杆（土钉）采用HD-90型潜孔钻机钻进，拔出钻杆后将加工好的杆体及注浆管插入到位，压力注浆并补浆，要求注浆饱满。
