第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

随便拿块主板作为示例。

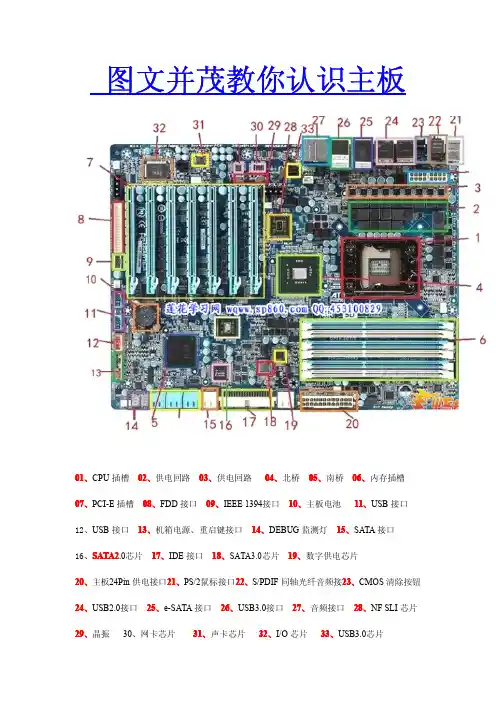

【手机】主板介绍转自：手机技术资讯（ID：Mobile-Info）主板元器件介绍大家在选购手机经常只关注于主板芯片组的性能指标，而忽略了影响整个主板优劣的选材用料问题。

其实，一个主板上面的元器件好坏将直接关系到这块主板的整体性能，优质的用料可以更好地发挥CPU的性能，反之，不但整机的性能会有所下降，更严重的会导致经常死机。

许多人在面对主板上密密麻麻形状各异的元器件时不知如何判断。

下面我们就为大家介绍一下主板上面最关键的4种元器件的名称、功能以及选购时的注意事项。

一、主板芯片组主板芯片组如同主板的大脑，是衡量一块主板性能高低的重要标志。

是主板上面的核心部件。

有些主板干脆就以其采用的芯片组来冠名，如Intel的i810、850，VIA的KT133、KT266等等。

这就更加说明了主板芯片组的重要性。

主板芯片组担负着中央处理器与外部设备的信息交换，是中央处理器与外设之间架起的一道桥梁。

关于芯片组的各种型号以及性能指标，媒体上面介绍的很多，在这里我们就不再多说了。

二、电容电容在这里着重介绍一下，在主板上面一眼就可以看到，CPU插槽旁的一堆排列有序的圆柱形物体，就是电容家族的一个分支。

因为高品质的电容有利于机器长期稳定的工作，所以它的重要性也不容忽视，主板上常见的电容主要分为：小型贴片电容，固体钽电容和小型铝电解电容。

贴片电容颜色多为棕色，大量集中在CPU Socket插槽内。

钽电容多为贴片式，它与普通电解电容相比，可更加地延长使用寿命，具有更高的可靠性、不易受高温影响的显著特点，属于优质电容。

主板上面钽电容的使用越多，说明主板的用料越好，主板的质量也就相应的更高。

在选购时应多加留意。

作为最后一种铝电解电容来讲大家主要关注一下CPU插座旁的那些直立式铝电解电容就可以了，好一点的主板所采用的这种电容器一般不低于2200μF 6.3V以下。

三、电阻电阻可以说是主板上面分布最广的电子元件了，它主要承担着限压限流及分压分流的作用，还可以与其它电容、电感和晶体管构成电路，进行阻抗匹配与转换、电阻滤波电路等。

??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

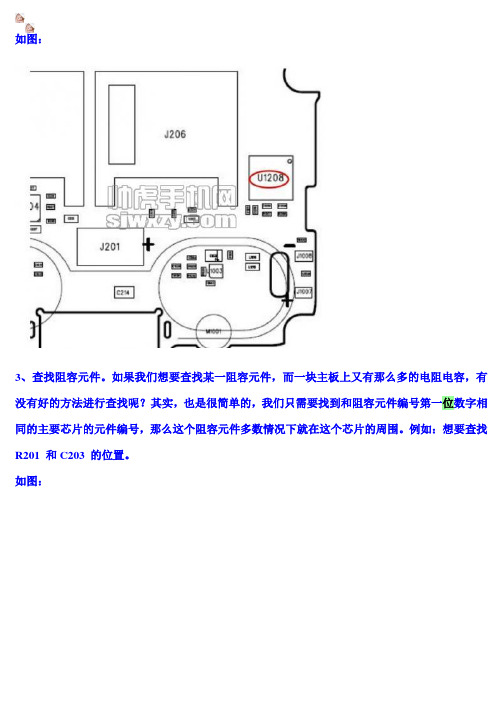

如图：3、查找阻容元件。

如果我们想要查找某一阻容元件，而一块主板上又有那么多的电阻电容，有没有好的方法进行查找呢？其实，也是很简单的，我们只需要找到和阻容元件编号第一位数字相同的主要芯片的元件编号，那么这个阻容元件多数情况下就在这个芯片的周围。

例如：想要查找R201 和C203 的位置。

如图：可以看到，R201、C203与U201的第一位数字相同，所以我们只需要先在主板原理图中找U201的位置，然后只要在它周围查找即可。

如图：第三节主板原理图一、主板原理图中的标识我们只要学会查找主板原理图，就能够根据它去深入的进行维修。

下面我们将对主板原理图中的标识进行解释。

如图：二、各标识的作用1、附加电路：主要将主信号或主电压进行转换或变换的电路。

如下图：是将A VDD 电压通过阻容电路转换为VCC_MT6189的专用电压。

如图：2、线路连接页号提示：为了用户方便查找，在每一条非终端的线路上会标识与之连接的另一端信号的页码。

例如下图：我们想查找FM_INR 和FM_INL 由谁输入到U601 的，那么根据线路连接页号提示，就可以直接寻找第一张电路图，并根据信号描述找到所连接的芯片是U101。

如图：要说明一点，并不是所有机型的电路图都有线路连接页号提示，那么就需要大家多看电路图，因为所有的电路图都是万变不离其宗，能精读一种电路就能一通百通。

3、芯片管脚编号：标明此芯片的管脚编号。

方便用户查找芯片引脚或焊盘。

4、电压名称：标明了芯片所需的电压名称。

电池提供VBAT的电压后，通过电源芯片处理，分别输出7种电压，以供给其他芯片进行工作。

如图：下图为CPU所使用的5种电压，分别为VMEM、VDD、A VDD、VCORE、VRTC如图：。

手机维修手册一、物料辨识二、拆解步骤三、常见不良维修对策四、维修重点注意事项物料辨识1.手机主板①手机主板是手机和构成电子系统核心电路板一般由各种芯片组、电阻、电容、电感、二极管等电子元件构成！②主要功能为利用电流通过电路板下方电路布线瞬间到达芯片组，这时芯片会对相应路线接口作出有效指令达到收发信号、LCD显示、振动、发声等效果！2.触摸屏触摸屏又称为触控屏、触控面板，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，一般手机触摸屏材质为电容式触摸屏！3.LCD（显示屏）液晶显示器的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

4.电池手机电池是为手机提供电力的储能工具，手机电池一般用的是锂电池和镍氢电池。

“mAh”是电池容量的单位，中文名称是毫安时。

5.摄像头手机摄像头分为内置与外置，内置摄像头是指摄像头在手机内部，更方便。

外置手机通过数据线或者手机下部接口与数码相机相连，来完成数码相机的一切拍摄功能。

一般后像素在1200W、1600W、2000W，前摄在500W和800W6.喇叭（扬声器）扬声器的原理是电流通过由磁铁组成的磁电路内的线圈，在上和下的方向上产生驱动力使振动体振动，继而使空气振动，发出声音。

7.按键FPC按键排线是连接板段接口和按键感应的重要料件，主要负责感应和传达开关机，音量加减等直接作用！拆解步骤以HR5081拆解流程为例：1:拆电池盖（从电池盖拆机扣位处，往上轻轻拉开电池盖，指甲依次划过电池盖与底壳交接处)2:拆电池(从副板电池拆解处，往上轻轻取下电池，电池要有专门的盒子分开放置）3:取底壳螺丝（依次取下底壳13颗螺丝放到螺丝盘里）4:拆底壳(取下底壳注意按键板处不能用力扯已免损伤排线）5：取主板螺丝、副班螺丝（依次取下板上3颗螺丝放到螺丝盘里）6：拆LCD、TP、按键板排线(注意轻拿轻放已免损伤排线)7:拆主板拆射频线（注意不要拉扯到听筒线，射频线要在主板抬起后取下）8：拆按键板9：拆听筒10：前后摄像头11：拆副板（副板下有双面胶固定，拆解不能用蛮力已免副板变形）12:拆麦克、马达13：拆喇叭、光感套(拆解喇叭要用酒精已免损伤喇叭)14：加热拆解TP、LCD组合屏（加热温度80以下，加热时间不能多于80秒）15：分离TP、LCD常见不良维修对策维修重点注意事项1:LCD、TP粘合拆解，加热台温度不可高于80度，加热时间不多余80秒（温度过高时间过久LCD会膜邹）2:副板加工麦克、马达温度不应高于340度（因材质问题，温度过高极易掉铜皮) 3：LCD、TP、副板FPC排线金手指极易有胶（应TP、LCD粘合有多余胶粘到排线金手指）4:拆解过程极易拉扯损坏TP排线、按键板排线请注意手法（因排线类都有双面胶固定且排线较短）5：射频线固定扣位来料有变形请注意纠正已免(会导致射频线磨损破裂）。

手机内部结构简介手机已经成为我们日常生活中不可或缺的一部分。

作为智能化产品，手机内部结构的复杂性也不容小觑。

本文将详细介绍手机内部结构的各个组成部分，帮助读者更好地理解手机的内部构造。

一、手机主板手机主板是整个手机的核心，负责连接各个组件并控制它们的运行。

主板上集成了CPU（中央处理器）、GPU（图形处理器）、内存、存储芯片等。

其中，CPU负责计算和控制手机的各种操作，GPU负责处理图像和视频等内容，内存负责存储数据和运行程序，存储芯片则用于存储用户的应用程序和数据。

二、屏幕手机屏幕通常采用液晶显示技术或者OLED显示技术。

液晶屏由多层薄膜组成，包括透明电极层、液晶分子层和色彩滤光层等。

这些层通过供电和控制信号来控制液晶分子的取向，从而实现显示效果。

OLED屏幕则是通过有机发光二极管来实现显示，具有更高的对比度和更广的视角。

三、电池手机电池是手机的能量来源，通常采用锂离子电池。

电池内部由一个正极、一个负极和电解质组成。

在充电时，锂离子从正极转移到负极，释放能量供手机使用。

电池容量的大小决定了手机使用时间的长短，电池的充电速度也影响了续航能力。

四、摄像头手机的摄像头分为前置摄像头和后置摄像头。

前置摄像头通常用于自拍和视频通话，后置摄像头则用于拍摄照片和录制视频。

摄像头主要由镜头、感光元件和图像处理芯片组成。

随着技术的进步，手机摄像头的像素和拍摄质量不断提升。

五、传感器手机内部还搭载了各种传感器，用于感知环境和用户的操作。

常见的传感器包括加速度计、陀螺仪、电子罗盘、光线传感器等。

加速度计可以感知手机的倾斜和晃动，陀螺仪可以感知手机的转动，电子罗盘可以感知地理方向，光线传感器可以感知周围光线强度。

六、通信模块手机通信模块负责与移动通信网络进行通信。

主要包括基带芯片和射频芯片。

基带芯片处理信号的调制解调和编解码，射频芯片负责发送和接收无线信号。

手机通信模块的性能决定了手机的通信质量和稳定性。

七、外壳和按键手机的外壳通常由塑料、金属或玻璃等材质制成，用于保护内部零部件。

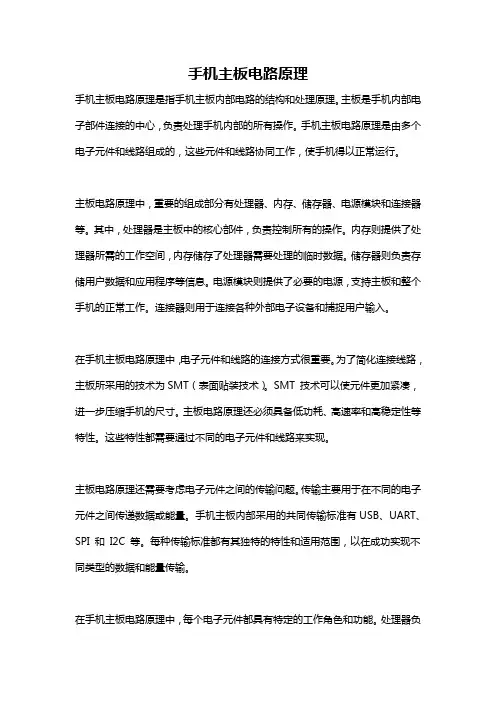

手机主板电路原理手机主板电路原理是指手机主板内部电路的结构和处理原理。

主板是手机内部电子部件连接的中心，负责处理手机内部的所有操作。

手机主板电路原理是由多个电子元件和线路组成的，这些元件和线路协同工作，使手机得以正常运行。

主板电路原理中，重要的组成部分有处理器、内存、储存器、电源模块和连接器等。

其中，处理器是主板中的核心部件，负责控制所有的操作。

内存则提供了处理器所需的工作空间，内存储存了处理器需要处理的临时数据。

储存器则负责存储用户数据和应用程序等信息。

电源模块则提供了必要的电源，支持主板和整个手机的正常工作。

连接器则用于连接各种外部电子设备和捕捉用户输入。

在手机主板电路原理中，电子元件和线路的连接方式很重要。

为了简化连接线路，主板所采用的技术为SMT（表面贴装技术）。

SMT 技术可以使元件更加紧凑，进一步压缩手机的尺寸。

主板电路原理还必须具备低功耗、高速率和高稳定性等特性。

这些特性都需要通过不同的电子元件和线路来实现。

主板电路原理还需要考虑电子元件之间的传输问题。

传输主要用于在不同的电子元件之间传递数据或能量。

手机主板内部采用的共同传输标准有USB、UART、SPI 和I2C 等。

每种传输标准都有其独特的特性和适用范围，以在成功实现不同类型的数据和能量传输。

在手机主板电路原理中，每个电子元件都具有特定的工作角色和功能。

处理器负责对所有的操作进行控制;内存则发挥工作逻辑，储存特定的数据，并供应处理器所需的临时空间;储存器提供永久空间，存储用户的数据和应用程序等;电源模块负责转换外部电源成为主板和其他电子元件所需的电流;连接器连接外部电子设备和捕捉用户输入，完成用户与主板之间的数据交流等等。

在总的来看，手机主板电路原理是手机内部电路的核心，应该具备高速率、高稳定性和低功耗等特性。

只有通过电子元件和线路的紧密连接，手机主板才能够正常工作，从而实现各种操作和提供各种功能。

最终，手机的设计和制造需要各种科技人员的紧密协作和技术资深，以确保手机达到高品质和高性能的要求。
