手机射频电路分析

手机射频典型电路分析随着电路集成技术日新月异的发展，射频电路也趋向于集成化、模块化，这对于小型化移动终端的开发、应用是特别有利的。

目前手机的射频电路是以 RFIC 为中心结合外围辅助、控制电路构成的。

射频电路中各典型功能模块的分析是我们讨论的主要内容。

Outline收发器（Transceiver）锁相环（PLL）功率控制环路（APC）收发双工器（Diplexer）衰减网络（Attenuation）匹配网络（Matching）滤波网络（Filter）平衡网络（Balance）其它1.收发器（Transceiver）收发器即调制解调器调制：发射时基带信号加载到射频信号解调：接收时射频信号过滤出基带信Transceiver根据其工作频率可分为：单频、双频、三频等Transceiver根据其中频特征可分为有中频、零中频、近零中频等以DB2009为例介绍Transceiver UAA3535的内部结构UAA3535是近零中频收发器，它最多可以作三频收发它内部有：三个PLL（包括一个内置VCO）、正交混频解调器、可控增益低噪放大器、混频调制器等它需外接：13MHz参考基准时钟、RXVCO、TXVCO、基带控制信号等我们需要研究其内部各重要节点的频率、带宽，信号转换的流程等细节2.锁相环（PLL）锁相环四个基本构成元素：鉴相器（PD）鉴频器（FD）鉴相鉴频（PFD）：PD/FD/PFD是一个相位/频率比较装置，用来检测输入信号与反馈信号之间的相位/频率差环路滤波器Loop Filter（LP）：LP一般为N阶低通滤波器电压控制振荡器（VCO）：VCO是一个电压--频率变换装置，输出振荡频率应随输入控制电压线性地变化参考信号源（Reference signal source）：参考信号源提供与反馈信号鉴相鉴频用的对比输入信号锁相环路的性能锁相环的基本性能包括捕获过程与同步。

（1）捕获过程的性能指捕获带和捕获时间。

手机射频电路原理手机射频电路是手机中非常重要的一部分，负责处理手机信号的传输和接收。

手机射频电路原理包括射频信号的发射、接收、放大和滤波等过程。

首先，手机射频电路主要包括射频发射电路和射频接收电路两部分。

射频发射电路负责将数字信号转换为射频信号并发送出去，而射频接收电路则负责接收并解码收到的射频信号。

这两个电路之间通过天线进行无线传输。

其中，射频电路中的核心元器件是射频集成电路（RFIC），它承担了信号的处理和调制任务。

在手机射频发射电路中，数字信号首先通过数字模拟转换器（DAC）转换为模拟信号。

然后，经过滤波器和放大器等电路进行处理，将信号转换为射频信号。

射频信号经过射频功率放大器（PA）进行功率放大，然后通过天线辐射出去。

在这个过程中，还需要进行频率合成和混频等操作，以生成所需要的信号频率。

手机射频接收电路则负责接收外界的射频信号，并将其转换为数字信号。

天线将接收到的信号传输到射频前端模块（RF Front-end Module），该模块包括低噪声放大器（LNA）、滤波器和混频器等部件。

低噪声放大器会将射频信号进行放大并降低噪声，滤波器则用于滤掉无用的频谱成分。

混频器将射频信号与本地振荡器（LO）的信号混频，得到中频信号。

中频信号再经过中频放大器（IF Filter & Amplifier）进行进一步的滤波和放大，最后通过模拟数字转换器（ADC）转换为数字信号。

除了发射和接收信号的过程，手机射频电路还需要进行射频无线电信号的滤波处理。

由于存在其他设备和信号的干扰，手机需要对接收到的信号进行滤波以去除干扰。

射频滤波器在射频电路的前端起到了重要作用，它通过滤波器将所需的信号频段保留，而将其他频段的信号滤掉。

常见的滤波器有低通滤波器、带通滤波器和带阻滤波器等。

此外，手机射频电路还需要考虑功耗和信号质量等方面的问题。

为了提高功耗效率，手机射频电路需要设计高效的功率放大器，并尽量减小信号在电路中的损耗。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

GSM手机射频原理与电路分析GSM手机的射频原理主要涉及射频信号的接收和发送。

在接收信号方面，手机的射频接收器接收到来自基站的无线信号，经过一系列的处理后，转换成数字信号供手机处理和显示。

在发送信号方面，手机的射频发射器将数字信号转换成无线射频信号，并发送给基站进行处理。

在射频接收方面，手机的射频接收器主要包括低噪声放大器（LNA）、混频器（Mixer）和中频放大器（IF Amplifier）。

LNA的作用是放大微弱的射频信号，使其能够被后续的处理电路处理。

混频器的作用是将高频射频信号与本地振荡器产生的信号进行混频，得到中频信号。

中频放大器对中频信号进行放大，以供后续处理。

在射频发送方面，手机的射频发射器主要包括数字到模拟转换器（DAC）和功率放大器（Power Amplifier，PA）。

DAC将数字信号转换成模拟信号，供功率放大器进行放大。

功率放大器将模拟信号进一步放大，以便发送给基站。

GSM手机的射频电路是一个复杂的系统，涉及到多个电路元件的协同工作。

为了保证射频信号质量，需要进行射频功率控制和频率合成。

射频功率控制主要通过调整功率放大器的工作状态来实现，以保证发送信号的强度和稳定性。

频率合成则通过频率合成器（Frequency Synthesizer）来实现，它能够产生精确的射频信号频率。

除了射频电路，GSM手机还涉及到其他电路，如基带电路和数字信号处理电路。

基带电路主要负责数字信号的调制和解调，将数字信号转换成模拟信号供射频电路处理，或将接收到的射频信号转换成数字信号供数字信号处理电路处理。

数字信号处理电路则负责对数字信号进行处理和解码，以实现手机通信功能。

总之，GSM手机的射频原理与电路是手机通信功能的核心。

射频接收器负责接收来自基站的无线信号，将其转换成数字信号供手机处理。

射频发射器则将数字信号转换成无线射频信号发送给基站。

射频电路涉及到多个电路元件的协同工作，如低噪声放大器、混频器、中频放大器、功率放大器等。

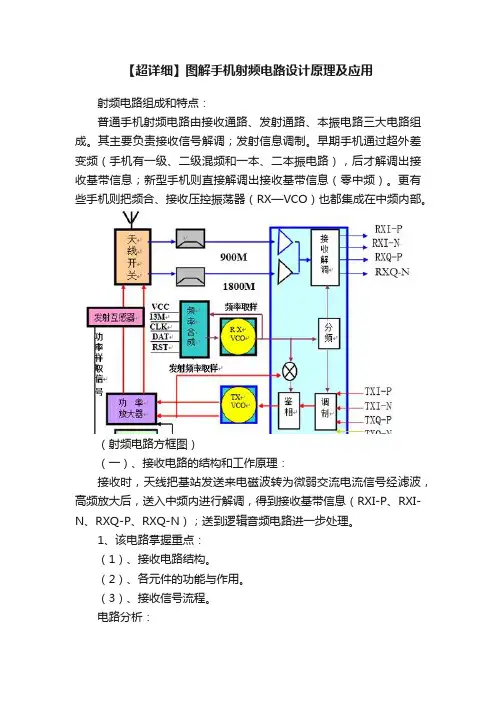

【超详细】图解手机射频电路设计原理及应用射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

（射频电路方框图）（一）、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、该电路掌握重点：（1）、接收电路结构。

（2）、各元件的功能与作用。

（3）、接收信号流程。

电路分析：（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

（接收电路方框图）（2）、各元件的功能与作用。

1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。

作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关：结构：（如下图）手机天线开关（合路器、双工滤波器）由四个电子开关构成。

（图一）（图二）作用：其主要作用有两个：a）、完成接收和发射切换；b）、完成900M/1800M信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号（GSM-RX-EN；DCS- RX-EN；GSM-TX-EN；DCS- TX-EN），令各自通路导通，使接收和发射信号各走其道，互不干扰。

由于手机工作时接收和发射不能同时在一个时隙工作（即接收时不发射，发射时不接收）。

因此后期新型手机把接收通路的两开关去掉，只留两个发射转换开关；接收切换任务交由高放管完成。
