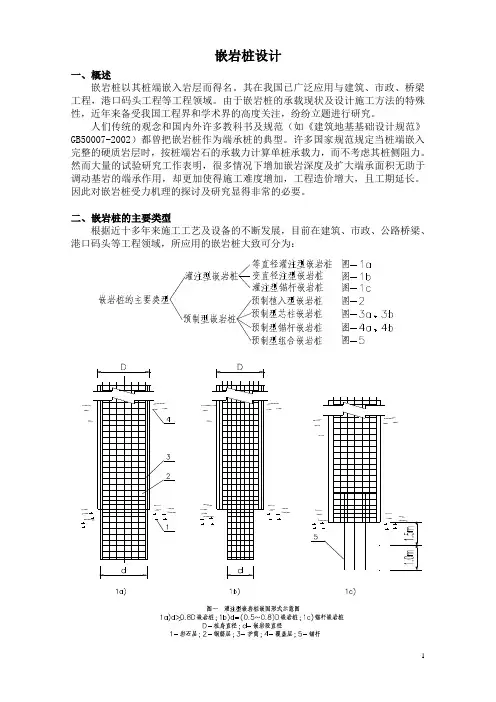

嵌岩桩设计一、概述嵌岩桩以其桩端嵌入岩层而得名。
其在我国已广泛应用与建筑、市政、桥梁工程,港口码头工程等工程领域。
由于嵌岩桩的承载现状及设计施工方法的特殊性,近年来备受我国工程界和学术界的高度关注,纷纷立题进行研究。
人们传统的观念和国内外许多教科书及规范(如《建筑地基基础设计规范》GB50007-2002)都曾把嵌岩桩作为端承桩的典型。
许多国家规范规定当桩端嵌入完整的硬质岩层时,按桩端岩石的承载力计算单桩承载力,而不考虑其桩侧阻力。
然而大量的试验研究工作表明,很多情况下增加嵌岩深度及扩大端承面积无助于而作为建筑工程中广泛采用的为等直径的人工挖孔或钻孔灌注桩以及带扩大头的人工挖孔桩。
三、嵌岩桩受力基本特性国外嵌岩桩的应用与研究开展的比较早。
Reese等于1668年发表了世界上比较早的一根埋设量测元件的嵌岩桩桩顶荷载随深度变化的试验报告,该报告中桩长5.5米,桩径0.76米,长径比L/d=11.7,嵌岩深度hr=4.2d(d为桩径),持力层为岩土页岩,实测结果表明:桩端反力约占总荷载的15 ~25%。
美国自由广场一号楼下的一根L=8.8m,L/d=3.4,嵌岩深度hr=1.65d的嵌岩桩,从成桩至上部结构竣工后持续两年多的观测表明:在不同的荷载水平下,桩顶始终有60%~70%的荷由桩侧承担,国内对嵌岩桩承载性能的研究开始于上个世纪七十年代,在四川某桥梁工地实测的一根桩径0.6m,桩嵌入砂质粉土页岩3米,无覆盖层的荷载传递曲线表明,该桩侧阻在总荷载中所占比例为88%,而桩端阻力仅为12%。
80年代广东洛溪大桥嵌岩桩进入泥质砂岩3.0米,桩长28.5米,桩径1米,实际测得桩端荷载在总荷载中所占比例为11%。
嵌岩桩的承载和变形性状受到许多因素的影响,十分复杂,通过国内外大量试桩资料的分析,可以将嵌岩桩的承载性能的基本特征归纳为如下几个方面:1)在通常情况下,当L/d<20时,Q端/Q总自100%减少到30%;当20<L/d<64时,Q端/Q总一般不超过20%,不少桩在L/d=10~15之间开始起作用。
嵌岩桩设计一、概述嵌岩桩以其桩端嵌入岩层而得名。
其在我国已广泛应用与建筑、市政、桥梁工程,港口码头工程等工程领域。
由于嵌岩桩的承载现状及设计施工方法的特殊性,近年来备受我国工程界和学术界的高度关注,纷纷立题进行研究。
人们传统的观念和国内外许多教科书及规范(如《建筑地基基础设计规范》GB50007-2002)都曾把嵌岩桩作为端承桩的典型。
许多国家规范规定当桩端嵌入完整的硬质岩层时,按桩端岩石的承载力计算单桩承载力,而不考虑其桩侧阻力。
然而大量的试验研究工作表明,很多情况下增加嵌岩深度及扩大端承面积无助于而作为建筑工程中广泛采用的为等直径的人工挖孔或钻孔灌注桩以及带扩大头的人工挖孔桩。
三、嵌岩桩受力基本特性国外嵌岩桩的应用与研究开展的比较早。
Reese等于1668年发表了世界上比较早的一根埋设量测元件的嵌岩桩桩顶荷载随深度变化的试验报告,该报告中桩长5.5米,桩径0.76米,长径比L/d=11.7,嵌岩深度hr=4.2d(d为桩径),持力层为岩土页岩,实测结果表明:桩端反力约占总荷载的15 ~25%。
美国自由广场一号楼下的一根L=8.8m,L/d=3.4,嵌岩深度hr=1.65d的嵌岩桩,从成桩至上部结构竣工后持续两年多的观测表明:在不同的荷载水平下,桩顶始终有60%~70%的荷由桩侧承担,国内对嵌岩桩承载性能的研究开始于上个世纪七十年代,在四川某桥梁工地实测的一根桩径0.6m,桩嵌入砂质粉土页岩3米,无覆盖层的荷载传递曲线表明,该桩侧阻在总荷载中所占比例为88%,而桩端阻力仅为12%。
80年代广东洛溪大桥嵌岩桩进入泥质砂岩3.0米,桩长28.5米,桩径1米,实际测得桩端荷载在总荷载中所占比例为11%。
嵌岩桩的承载和变形性状受到许多因素的影响,十分复杂,通过国内外大量试桩资料的分析,可以将嵌岩桩的承载性能的基本特征归纳为如下几个方面:1)在通常情况下,当L/d<20时,Q端/Q总自100%减少到30%;当20<L/d<64时,Q端/Q总一般不超过20%,不少桩在L/d=10~15之间开始起作用。
岩土工程资料:嵌岩桩有哪些特点
1)嵌岩桩端承桩,凡端承桩均不考虑土层侧阻力。
2)桩侧阻力、端阻力的发挥性状与上覆土层的性质和厚度、桩长径比、嵌入基岩性质和嵌岩深径比、桩底沉渣厚度等因素有关。
3)传递到桩端的应力随嵌岩深度增大而减小
4)嵌岩灌注桩的嵌岩部分具有较高的侧阻力和端阻力,其单桩承载力往往超过相同截面的土中摩擦桩,桩身压应力值很高。
因此,桩身强度同桩侧土、桩端土层强度一样,也是控制单桩承载力的重要因素。
