机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。
2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。
3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。
4．斜齿轮的模数和压力角在__________（法面、端面、轴面）取标准值；锥齿轮当量齿数Z V=______________。
5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。
6．移动副中驱动力作用于______将发生自锁；传动副中驱动力为一单力且作用于_______将发生自锁。
7．质量分布在同一平面的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。
8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。
9. 说出两种变回转运动为直线运动的机构：______，_______。
1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。
机械原理考试复习题一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.机械系统的等效力学模型是具有，其上作用有的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
6.平面连杆机构中，同一位置的传动角与压力角之和等于。
7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。
8.为减小凸轮机构的压力角，应该凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。
14.铰链四杆机构中传动角γ为，传动效率最大。
15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
16.偏心轮机构是通过由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率。
18.刚性转子的动平衡的条件是。
19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 1。
21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。
23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。
24.差动轮系是机构自由度等于的周转轮系。
25.平面低副具有个约束，个自由度。
26.两构件组成移动副，则它们的瞬心位置在。
27.机械的效率公式为，当机械发生自锁时其效率为。
28.标准直齿轮经过正变位后模数，齿厚。
29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。
30.为减小凸轮机构的压力角，可采取的措施有和。
《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。
2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。
3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。
4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。
5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。
二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。
2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。
3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。
4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。
速度影像和加速度影像原理只适用 于 同一构件 。
5、当机械的效率0≤η时，机构则发生 自锁 。
三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。
各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。
试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。
机械原理试题库及答案一、单项选择题（每题2分，共20分）1. 机械运动的基本要素是（）。
A. 力B. 速度C. 位移D. 力和位移答案：C2. 机械系统中最常用的传动方式是（）。
A. 齿轮传动B. 带传动C. 链传动D. 以上都是答案：D3. 以下哪个不是机械运动的类型？（）A. 平移运动B. 旋转运动C. 振动D. 热运动答案：D4. 机械效率的计算公式是（）。
A. 功率/力B. 有用功/总功C. 力/功率D. 总功/有用功5. 机械设计中，为了减少摩擦力，通常采用的方法是（）。
A. 增加压力B. 减小接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑剂答案：C6. 机械系统中，用于储存能量的元件是（）。
A. 弹簧B. 齿轮C. 轴承D. 连杆答案：A7. 以下哪个是机械振动中的阻尼？（）A. 弹簧B. 质量C. 阻尼器D. 惯性答案：C8. 机械系统中，用于改变力的方向的元件是（）。
A. 杠杆B. 滑轮C. 齿轮D. 轴承答案：A9. 机械系统中，用于改变力的大小的元件是（）。
B. 滑轮C. 齿轮D. 轴承答案：B10. 机械系统中，用于改变运动速度的元件是（）。
A. 杠杆B. 滑轮C. 齿轮D. 轴承答案：C二、多项选择题（每题3分，共15分）1. 机械运动的类型包括（）。
A. 平移运动B. 旋转运动C. 振动D. 热运动答案：ABC2. 机械效率的提高可以通过以下哪些方法实现？（）A. 减少摩擦B. 增加有用功C. 减少总功D. 增加无用功答案：ABC3. 机械系统中，用于改变运动方向的元件包括（）。
A. 杠杆B. 滑轮D. 轴承答案：ABC4. 机械系统中，用于储存能量的元件包括（）。
A. 弹簧B. 齿轮C. 轴承D. 飞轮答案：AD5. 机械系统中，用于改变运动速度的元件包括（）。
A. 杠杆B. 滑轮C. 齿轮D. 轴承答案：BC三、判断题（每题1分，共10分）1. 机械运动的类型只有平移和旋转。

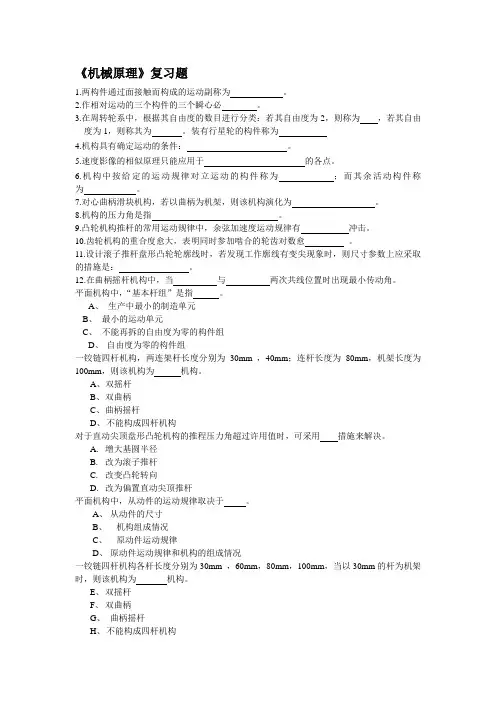

机械原理复习题及答案(doc 14页)《机械原理》复习题一.填空题:1设螺纹的升角为λ，接触面的当量摩擦系数为,则螺旋副自锁的条件为3 对心曲柄滑块机构以曲柄为原动件时，其最大传动角γ为4为了减小飞轮的质量和尺寸，最好将飞轮安装在机械的高速轴上。
５、机器中安装飞轮的目的,一般是为了调节周期性速度波动而同时还可达到减少投资，降低能耗的目的;６、内啮合斜齿圆柱齿轮传动的正确啮合条件是７、一对斜齿圆柱齿轮传动的重合度由端面重合度和轴向重合度两部分组成,斜齿轮的当量齿轮是指＿与斜齿轮法面齿形相当的直齿轮;８、3个彼此作平面平行运动的构件间共有 3 个速度瞬心,这几个瞬心必定位于同一直线上;９、含有6个构件的平面机构,其速度瞬心共有15 个,其中有 5 个是绝对瞬心,有10 个是相对瞬心;１０、周期性速度波动和非周期性速度波动的调节方法分别为安装飞轮和安装调速器;１１、在凸轮机构推杆的四种常用运动规律中一次多时速度相同的点，不同点相对瞬心的绝对速度大小不为0，绝对瞬心的绝对速度大小为0 ，在有六个构件组成的机构中，有15 个瞬心。
2２刚性回转构件的不平衡可以分为两种类型，一种是静不平衡，其质量分布特点是质量分布在垂直于回转轴线的同一平面内；另一种是动不平衡，其质量分布特点是质量分布在若干个不同的回转平面内。
2３在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。
２４移动副的自锁条件是外力作用在摩擦锥内，转动副的自锁条件是外力作用在摩擦圆内，从效率的观点来看，机构的自锁条件是。
２５根据机构的组成原理，任何机构都可以看作是由机架、原动件和从动件组成的。
２６刚性转子的静平衡就是要使惯性力之和为零。
而刚性转子的动平衡则要使惯性力之和为零以及惯性力偶矩之和为零。
２７渐开线齿轮的齿廓形状取决于基圆半径的大小，其值越大齿廓形状越平缓（基圆半径越大齿廓的曲率半斤越大）。
２８采用范成法切制渐开线齿廓时发生根切的原因是啮合极限点落在刀具齿顶线之下。
郛⅛黑■羹叵出世堂K ∙M窸⅛黑“曲师”“敦A O 塞基“质信 送热网H 第定“除坡 轴)鼎⅛⅛卿(a)张S痂卦 脓#卦O T O Z科目 九械原取 试卷类型 考试班理21、凸轮机构中，基圆半任越小，凸轮机构的压力角 ___ 。
A 、越大B 、越小C 、不变22、如图3所示轮系，该轮系的自由度是 ___ 。
A 、-1B 、1 Cx 2 D 、O23、渐开线标准直齿圆柱齿轮，分度圆上的齿厚 ____ 齿槽宽。
A 、等于B 、小于C 、大于D 、二者无关24、负变位渐开线宜齿圆柱齿轮,分度网上的齿厚 ______ 齿槽宽。
A 、大于B 、小于C 、等于D 、二者无关25、如图3所示轮系，已知齿轮1和齿轮2的齿数相等,行星架H 转1圈，行星轮1四、(12分)在图示钱链四杆机构中，已知砧=5Omm 、∕cι>=35mm. ∕ad = 30 mm, AD 为机架，并且：1、若此机构为曲柄摇杆机构, 且AB 为曲柄，求∕AB 的最大值；2、若此机构为双摇杆机构， 且AB 为最短杆，试确定∕ab 的取值范围.五、《15分)图示为一凸轮机构，凸轮的实际廊线为一个圆，要求:I 、说出该凸轮机构的名称；2、在图上画出凸轮的理论现线、偏距圆、基圆并标出基 圆半径大；3、标出在。
点接触时凸轮机构的压力角a 和从动件在。
六、(14分)在图示轮系中，已知各轮齿数为：Zi= 20, Z 2= 40,Z 31=IOO, 口 = 40, Z 5 =20,齿轮 5 的转速“s = 600r∕min,转 向如图所示，求齿轮1的转速小的大小，并确定其与齿轮 5的转向关系。
七、(12分)在某项技术革新中需要采用一对外啮合圆柱齿轮传动，其中心距为144mm,传动比为2。
目前零件库房中存有四种现成的齿轮，已知它们都是国产的正常齿制 渐开线标准齿轮，压力角都是20°。
这四种齿轮的齿数Z 和齿顶01直径d “分别为:(1) ∑∣=24, ⅛∣=104mm: (2) Z2=48, d"?=25Omn1； (3) zj=48f d“a=20Omn1： (4)入=47, dz=196mm°试分析能否从这四种齿轮中选出符合要求的一对齿轮来？然⅛黑D ∙r ∙隼叵B世逑E M H耶⅛堞 然⅛‹ “中卦 "8毂，ZO≡1A淳正型H鬟三“般建轴)鼎⅛⅛卿(⅛)张S痂卦 脓#卦OTOZ点时从动件的位移s,问答题（每小题3分，共12分）1、m l = m2↑a x = a2;不一定能。
一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。
( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。
( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y )二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。
3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。
即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。
