点阵LED显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法。

2009年06月03日下午04:27一.实验要求编程实现中英文字符的显示。

二.实验目的1.了解LED点阵显示的基本原理和实现方法。

2.掌握三.实验电路及连线点阵显示模块WTD3088的（红色）列输入线接至内部LED的阴极端，行输入线接至内部LED的阳极端（若阳极端输入为高电平，阴极端输入低电平，则该LED点亮）。

发光点的分布如图22-0所示。

Fig 22-0 WTD3088 LED分布如图22-1示，本实验模块使用74LS374来控制列输入线的电平值。

将74LS374的某输出置0，则对应的LED阴极端被置低。

如图22-2示，本实验模块使用74LS273来控制行输入线，并通过9013提供电流驱动。

将74LS273的某输出置1，则对应的LED阳极端被置高。

每次系统重新开启或总清后，74LS273输出为全0，LED显示被关闭。

通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

Fig 22-1 LED模块及列扫描电路Fig 22-2 行扫描电路Fig 22-3地址译码电路本实验模块使用4块WTD3088组成16×16点阵，以满足汉字显示的要求。

为了方便的控制四个单元，使用了一片74LS139译码，产生四个地址片选信号：CLKR1= CSLED，CLKR2= CSLED+1，用于行控制的两片74LS273；CLKC1= CSLED+2，CLKC2= CSLED+3，用于列控制的两片74LS374。

实验接线:按示例程序，模块的CSLED接51/96地址的8000H。

四.实验说明使用高亮度LED发光管构成点阵，通过编程控制可以显示中英文字符、图形及视频动态图形。

LED显示以其组构方式灵活、亮度高、技术成熟、成本低廉等特点在证券、运动场馆及各种室内/外显示场合得到广泛的应用。

所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库（如ASC16、HZ16）中提取。

中文点阵字库的使用方法安富莱电子 armfly2010-01-03在嵌入式设备LCD上显示的汉字大多数都属于点阵汉字。

常用的点阵字库来自UCDOS。

大家可以去网上下载一个UCDOS的完全安装版本，里面可以找到很多点阵字库文件。

下面几个字库文件是常用的：HZK12 ： 12点阵汉字库（宽度x高度 = 12x12）ASC12 ： 12点阵ASCII字库（宽度x高度 = 6x12）HZK16 ： 16点阵汉字库（宽度x高度 = 16x16） 最常用的中文字库ASC16 ： 16点阵ASCII字库（宽度x高度 = 8x16）最常用的ASCII字库HZK24 ： 24点阵汉字库（宽度x高度 = 24x24）票据打印机用得较多UCDOS的字库排列标准符合国标一、二级字库标准，即GB2312，汉字个数为6000多个。

按照汉语拼音顺序排列，前面一部分是一级常用汉字大约2000多个，后面一部分是二级汉字大约4000多个。

大多数情况下，一二级字库就可以满足我们的需求。

但是在某些特殊应用（比如显示每个人的姓名）中可能需要用到GB18030字库，该字库除了包括一、二级字库外还包含很多不常用的汉字，总汉字个数为27538个。

安富莱STM32F103ZE-EK开发板配套的光盘上收录一个16点阵的GB18030字库（由于授权问题，这个字库不对外开放）。

下面是GB18030字库点阵的截图。

这个放大的汉字就是二级字库中最后一个汉字，这个字后面的汉字就属于GB18030特有的汉字了。

估计大多数人一个都不认识。

我们来看看GB18030字库最后区域的汉字长得啥样子。

汉字点阵在汉字库中的地址计算公式汉字库种类繁多，但都是按照区位的顺序排列的。

前一个字节为该汉字的区号，后一个字节为该字的位号。

每一个区记录94个汉字，位号则为该字在该区中的位置。

计算公式为： （94*(区号-1)+位号-1） * 一个汉字字模占用字节数对于16点阵的字库，1个汉字字模占用32字节。

点阵汉字的原理及应用1. 点阵汉字的概述点阵汉字是通过一系列的点阵来表示汉字的一种方法。

每个点阵都代表了一个汉字的一个笔画或者一个组件。

通过将这些点阵组合在一起，我们可以呈现出完整的汉字。

2. 点阵汉字的原理点阵汉字的原理可以分为两个步骤：字形生成和显示。

2.1 字形生成字形生成是指根据汉字的笔画顺序和结构，在点阵上绘制出每个笔画的轮廓。

这可以通过以下步骤完成： 1. 根据汉字的笔画顺序确定每个笔画的起始点和结束点。

2. 根据笔画的形状，确定每个笔画的拐角和曲线。

3. 将每个笔画的拐角和曲线连接起来，形成字形的轮廓。

4. 将字形的轮廓转化为点阵，每个点表示一个像素。

2.2 显示显示是指将生成的点阵汉字在显示设备上呈现出来。

这可以通过以下步骤完成：1. 将点阵汉字发送给显示设备。

2. 在显示设备上按照点阵的位置和颜色信息，点亮对应的像素。

3. 重复上述步骤，直到所有点阵汉字都被显示出来。

3. 点阵汉字的应用点阵汉字广泛应用于各种显示设备和软件中，以下是几个常见的应用领域：3.1 数码产品在数码产品中，点阵汉字常用于显示屏、小型计算器、电子手表等设备的界面上。

通过点阵汉字，用户可以方便地查看和输入文字信息。

3.2 广告牌和标志在广告牌和标志中，点阵汉字可以用于显示商店名称、产品标语等信息。

通过使用点阵汉字，可以将文字信息以更加醒目和吸引人的方式展示出来。

3.3 字符识别在字符识别领域，点阵汉字可以用于机器视觉系统中的文字识别。

通过将图像中的文字转化为点阵汉字，可以方便地对文字进行处理和识别。

3.4 手写输入在智能手机和平板电脑等设备中，点阵汉字可用于手写输入法。

用户可以通过手指在设备屏幕上划出汉字的笔画，系统会自动将笔画转化为点阵汉字，从而实现输入汉字的功能。

3.5 打印和排版在打印和排版领域，点阵汉字可用于生成高质量的印刷品。

通过将文字转化为点阵汉字，可以保证文字在不同尺寸和分辨率的输出设备上都能显示清晰和精确。

点阵式汉字LED显示屏电路原理与制作汉字显示屏广泛应用与汽车报站器，广告屏等。

本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块，而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。

同时为了降低制作难度，仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。

1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p 00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

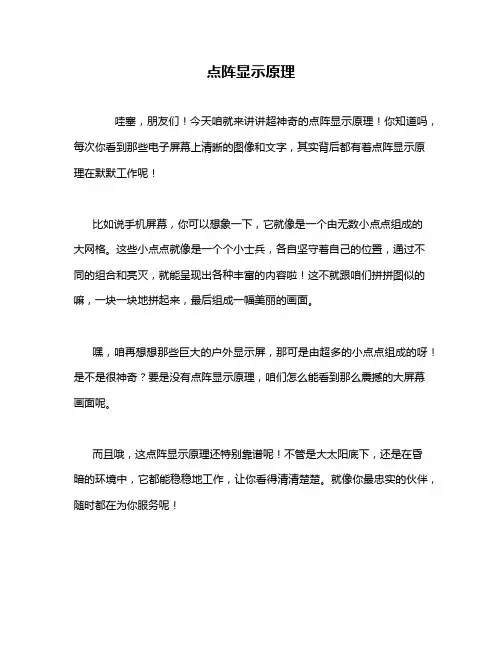

点阵显示原理
哇塞，朋友们！今天咱就来讲讲超神奇的点阵显示原理！你知道吗，每次你看到那些电子屏幕上清晰的图像和文字，其实背后都有着点阵显示原理在默默工作呢！
比如说手机屏幕，你可以想象一下，它就像是一个由无数小点点组成的
大网格。

这些小点点就像是一个个小士兵，各自坚守着自己的位置，通过不同的组合和亮灭，就能呈现出各种丰富的内容啦！这不就跟咱们拼拼图似的嘛，一块一块地拼起来，最后组成一幅美丽的画面。

嘿，咱再想想那些巨大的户外显示屏，那可是由超多的小点点组成的呀！是不是很神奇？要是没有点阵显示原理，咱们怎么能看到那么震撼的大屏幕画面呢。

而且哦，这点阵显示原理还特别靠谱呢！不管是大太阳底下，还是在昏
暗的环境中，它都能稳稳地工作，让你看得清清楚楚。

就像你最忠实的伙伴，随时都在为你服务呢！
你看，在生活中处处都有点阵显示原理的身影。

从我们每天离不开的手机，到各种广告大屏幕，它都发挥着至关重要的作用。

它让我们的世界变得更加丰富多彩，让我们能够更轻松地获取信息。

这不就是科技的魅力嘛！所以说啊，点阵显示原理可真是个超级厉害的家伙，我们真得好好感谢它为我们的生活带来的便利和精彩呀！。

汉字点阵字库原理一、汉字编码1. 区位码在国标GD2312—80 中规定，所有的国标汉字及符号分配在一个94 行、94 列的方阵中，方阵的每一行称为一个“区”，编号为01 区到94 区，每一列称为一个“位”，编号为01 位到94位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。

区位码的前两位是它的区号，后两位是它的位号。

用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。

汉字“母”字的区位码是3624，表明它在方阵的36 区24 位，问号“?”的区位码为0331，则它在03区3l位。

一级汉字16-55区二级汉字56-87区三级汉字1-9区空闲未用10-15区2. 机内码汉字机内码，又称“汉字ASCII码”，简称“内码”，汉字的机内码是指在计算机中表示一个汉字的编码。

机内码与区位码稍有区别。

如上所述，汉字区位码的区码和位码的取值均在1~94 之间，如直接用区位码作为机内码，就会与基本ASCII码混淆。

为了避免机内码与基本ASCII码的冲突，需要避开基本ASCII码中的控制码(00H~1FH)，还需与基本ASCII码中的字符相区别。

为了实现这两点，可以先在区码和位码分别加上20H，在此基础上再加80H(此处“H”表示前两位数字为十六进制数)。

经过这些处理，用机内码表示一个汉字需要占两个字节，分别称为高位字节和低位字节，这两位字节的机内码按如下规则表示：高位字节= 区码+ 20H + 80H(或区码+ A0H)低位字节= 位码+ 20H + 80H(或位码+ AOH)由于汉字的区码与位码的取值范围的十六进制数均为01H~5EH(即十进制的01~94)，所以汉字的高位字节与低位字节的取值范围则为A1H~FEH(即十进制的161~254)。

例如，汉字“啊”的区位码为1601，区码和位码分别用十六进制表示即为1001H，它的机内码的高位字节为B0H，低位字节为A1H，机内码就是B0A1H。

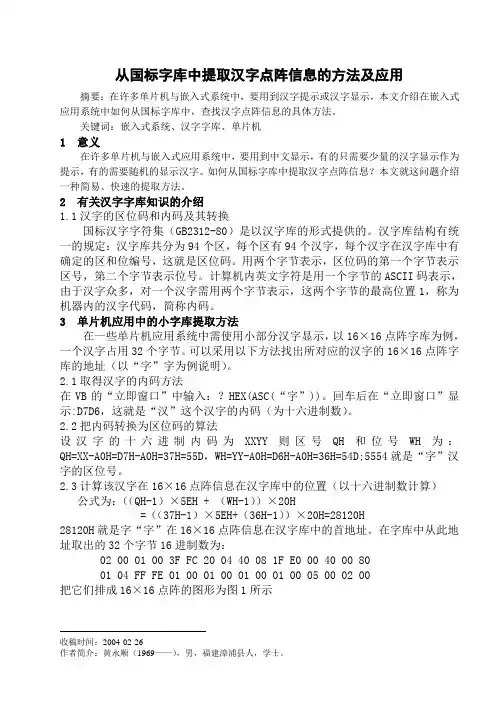

从国标字库中提取汉字点阵信息的方法及应用摘要：在许多单片机与嵌入式系统中，要用到汉字提示或汉字显示，本文介绍在嵌入式应用系统中如何从国标字库中，查找汉字点阵信息的具体方法。

关键词：嵌入式系统、汉字字库、单片机1意义在许多单片机与嵌入式应用系统中，要用到中文显示，有的只需要少量的汉字显示作为提示，有的需要随机的显示汉字。

如何从国标字库中提取汉字点阵信息？本文就这问题介绍一种简易、快速的提取方法。

2有关汉字字库知识的介绍1.1汉字的区位码和内码及其转换国标汉字字符集（GB2312-80）是以汉字库的形式提供的。

汉字库结构有统一的规定：汉字库共分为94个区，每个区有94个汉字，每个汉字在汉字库中有确定的区和位编号，这就是区位码。

用两个字节表示，区位码的第一个字节表示区号，第二个字节表示位号。

计算机内英文字符是用一个字节的ASCII码表示，由于汉字众多，对一个汉字需用两个字节表示，这两个字节的最高位置1，称为机器内的汉字代码，简称内码。

3单片机应用中的小字库提取方法在一些单片机应用系统中需使用小部分汉字显示，以16×16点阵字库为例，一个汉字占用32个字节。

可以采用以下方法找出所对应的汉字的16×16点阵字库的地址（以“字”字为例说明）。

2.1取得汉字的内码方法在VB的“立即窗口”中输入：？HEX(ASC(“字”))。

回车后在“立即窗口”显示:D7D6，这就是“汉”这个汉字的内码（为十六进制数）。

2.2把内码转换为区位码的算法设汉字的十六进制内码为XXYY则区号QH和位号WH为：QH=XX-A0H=D7H-A0H=37H=55D，WH=YY-A0H=D6H-A0H=36H=54D;5554就是“字”汉字的区位号。

2.3计算该汉字在16×16点阵信息在汉字库中的位置（以十六进制数计算）公式为：（（QH-1）×5EH + （WH-1））×20H=（（37H-1）×5EH+（36H-1））×20H=28120H28120H就是字“字”在16×16点阵信息在汉字库中的首地址。

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

点阵字库[浏览次数：492次]点阵字库是把每一个汉字都分成16X16或24X24个点，然后用每个点的虚实来表示汉字的轮廓，常用来作为显示字库使用，这类点阵字库汉字最大的缺点是不能放大，一旦放大后就会发现文字边缘的锯齿。

目录点阵字库的显示原理点阵字库与字符字模点阵字库结构汉字点阵获取在DOS程序中使用点阵字库的方法点阵字库和矢量字库的差别如何使用Windows的系统字库生成点阵字库标准点阵字库芯片点阵字库的显示原理* 所有的汉字或者英文都是下面的原理，由左至右，每8个点占用一个字节，最后不足8个字节的占用一个字节，而且从最高位向最低位排列。

生成的字库说明：（以12 X12例子）一个汉字占用字节数：12- 8=1 • -4也就是占用了2X 12= 24个字节。

编码排序AOAO T AOFE A1A0 宀A2FE依次排列。

以12X 12字库的我”为例：我”的编码为CED2，所以在汉字排在CEH-AOH=2EH 区的D2H -A0H=32H 个。

所以在12 X12字库的起始位置就是[{FE-A0}*2EH+32H]*24= 10 4976开始的24个字节就是我的点阵模。

其他的类推即可。

英文点阵也是如此推理。

点阵字库与字符字模« 在dos终端模式下是不可以显示中文汉字的，只能显示英文。

汉字与英文的区别是：1.汉字字库中，任何字符均用2个字节编码，即区码和位码，在英文字库中，所有字符均用单字节编码。

2.16点阵汉字字库（16*16）用32个字节存储一个字符的字模，16点阵英文字库（8*16）用16个字节存储单个字符的字模。

在DOS终端模式下用的是16点阵英文字库，如果要让DOS终端中显示中文，可以改写终端模式下的16点阵英文字库，使其显示的不是原有的英文字符，而是汉字字符，当然也可以加入自造点阵图形图像。

原理为：我们输入AB,正常显示的是AB，但如果改变AB的字模，用汉字的字模代替，这样输入AB字符，并不显示AB，而是显示一个汉字。

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

点阵字体的原理点阵字体（bitmap font）是一种常见的计算机字体，它的原理是使用一个二维的矩阵（也称为位图）来描述每个字符的图形外形。

每个字符被表示成一系列的点阵，这些点阵可以被储存在一个字形（glyph）存储器中，用于在文本编辑器、图像处理软件、游戏等应用程序中进行显示。

点阵字体最早出现于20世纪50年代早期的打印机技术中，之后逐步用于计算机屏幕显示、字形设计和打印等领域。

点阵字体最大的优点是易于实现和存储。

一旦某个字形的点阵矩阵被编码并储存下来，即可在任何时候被快速地绘制出来，这种方式也确保了字体在不同平台和设备上的一致性。

点阵字体的矩阵中，每个点被称为像素（pixel），是计算机图像中的最小单位。

像素的颜色和亮度可以用数值来表示，通常是8位或16位无符号整数。

一个字符的像素矩阵可以由黑色（表示字符的前景）和白色（表示背景）组成，也可以使用灰度和其他颜色。

点阵字体的最基本组成部分是字形定义文件，也叫做字形数据文件（glyph data file）。

这个文件中包含了每个字符的像素点阵信息、字符的尺寸、位置、偏移量和字母间距等信息。

字形定义文件通常以一种类似于位图的格式保存，可以使用各种编辑器和工具进行创建、修改和转换。

在计算机上渲染点阵字体时，首先要确定每个字符的大小和位置。

大小通常由像素数目来表示，可以选择在字形数据文件中设置或者在应用程序中动态调整。

然后，需要将二维像素矩阵转换为要渲染的实际屏幕像素大小。

这个过程被称为缩放（scaling）或者拉伸（stretching），可以使用一些算法来实现，如Nearest Neighbor、Bilinear等。

另外，点阵字体的渲染还受到一些其他的因素的影响，例如字体平滑度、抗锯齿算法的选择、颜色混合模式和输出设备的分辨率等。

如果字体被放大或缩小时，它会变得模糊或失真，因此需要选取合适的抗锯齿算法或者增加字体的分辨率。

总体来说，点阵字体以其易用性、易传播性、体积小等优点而广泛应用于计算机领域。

点阵字库的原理及与矢量字库的差别点阵字库的生产原理所有的汉字或者英文都是下面的原理，由左至右，每8个点占用一个字节，最后不足8个字节的占用一个字节，而且从最高位向最低位排列。

生成的字库说明：（以12×12例子）一个汉字占用字节数：12÷8=1····4也就是占用了2×12=24个字节。

编码排序A0A0→A0FE A1A0→A2FE依次排列。

以12×12字库的“我”为例：“我”的编码为CED2，所以在汉字排在CEH-AOH=2EH区的D2H-A0H=32H个。

所以在12×12字库的起始位置就是[{FE-A0}*2EH+32H]*24=104976开始的24个字节就是我的点阵模。

其他的类推即可。

英文点阵也是如此推理。

在DOS程序中使用点阵字库的方法首先需要理解的是点阵字库是一个数据文件，在这个数据文件里面保存了所有文字的点阵数据。

至于什么是点阵，我想我不讲大家都知道的，使用过"文曲星"之类的电子辞典吧，那个的液晶显示器上面显示的汉子就能够明显的看出"点阵"的痕迹。

在PC 机上也是如此，文字也是由点阵来组成了，不同的是，PC机显示器的显示分辨率更高，高到了我们肉眼无法区分的地步，因此"点阵"的痕迹也就不那么明显了。

点阵、矩阵、位图这三个概念在本质上是有联系的，从某种程度上来讲，这三个就是同义词。

点阵从本质上讲就是单色位图，他使用一个比特来表示一个点，如果这个比特为0,表示某个位置没有点，如果为1表示某个位置有点。

矩阵和位图有着密不可分的联系，矩阵其实是位图的数学抽象，是一个二维的阵列。

位图就是这种二维的阵列，这个阵列中的（x,y）位置上的数据代表的就是对原始图形进行采样量化后的颜色值。

但是，另一方面，我们要面对的问题是，计算机中数据的存放都是一维的，线性的。

点阵汉字原理与应用一．汉字的编码由于在电脑中，所有的数据都是以0和1保存的。

因此，想要用计算机来显示汉字前提就是要将汉字以二进制，即0和1形式进行编码。

GBK内码在英文的显示操作中，一个字母、数字及字符均由1个ASCII码表示，并且由于英文字符种类相对较少，故其ASCII码是小于等于127的。

而汉字由于种类繁多，每个汉字有2个ASCII码构成，这两个ASCII码称为汉字的GBK内码，通常用十六进制表示。

例如，“啊”的GBK内码=B0 A1。

汉字的GBK内码一定大于A0H，即160，目的是为了防止与英文的ASCII码产生冲突。

区位码为了使每一个汉字有一个全国统一的代码，1980年，我国颁布了第一个汉字编码的国家标准：GB2312-80《信息交换用汉字编码字符集》基本集，这个字符集是我国中文信息处理技术的发展基础，也是目前国内所有汉字系统的统一标准。

由于国标码是四位十六进制，如汉字的GBK内码，为了便于交流，大家常用的是四位十进制的区位码。

所有的国标汉字与符号组成一个94×94的矩阵（见图1所示）。

在此方阵中,每一行称为一个"区",每一列称为一个"位",因此,这个方阵实际上组成了一个有94个区(区号分别为0 1到94)、每个区内有94个位(位号分别为01到94)的汉字字符集。

一个汉字所在的区号和位号简单地组合在一起就构成了该汉字的"区位码"。

区位码和GBK内码之间可以相互转换，区位码=GBK内码-A0H。

例如：“啊”的GBK内码=B0 A1，则其区码=B0-A0=10H=16，而其位码=A1-A0=01，所以“啊”的区位码=16 01，为4位十进制码。

在区位码中，01-09区为682个特殊字符，16~87区为汉字区，包含6763个汉字。

其中16-55区为一级汉字(3755个最常用的汉字，按拼音字母的次序排列)，56-87区为二级汉字(3008个汉字，按部首次序排列)。

12点阵汉字在HD系列机型中的应用在设备屏幕上显示输出在III型机打印输出一、加载字库通常加载字库有两种方式：内嵌常量式，外部参数文件形式内嵌变量式是指将字库点阵的内容以常量的形式写在程序源码中，如下文unsigned char FontPattern[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x10, 0x10, 0x10, 0x10, 0x10, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00,0x00, 0x6C, 0x48, 0x48, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,…………0x21, 0x00, 0x79, 0x00, 0x49, 0x40, 0x7B, 0xE0, 0x49, 0x40, 0xFD, 0x40, 0x95, 0x40, 0xFD, 0x40, 0x01, 0x40, 0xFD, 0x50, 0x2A, 0x50, 0xCC, 0x70,0x10, 0x00, 0x3D, 0xF0, 0x24, 0x40, 0x3C, 0x40, 0x24, 0x40, 0x7F, 0xF0, 0x52, 0x40, 0x7E, 0x40, 0x00, 0x40, 0xFF, 0x40, 0x24, 0x40, 0xC4, 0x40,0x20, 0x80, 0x7B, 0xF0, 0x49, 0xC0, 0x7A, 0xA0, 0x4C, 0x90, 0xFB, 0xE0, 0xAA, 0x20, 0xFB, 0xE0, 0x02, 0x20, 0xFF, 0xE0, 0x48, 0x00, 0x8B, 0xF0};显示函数在调用时直接使用该参数即可，程序下载到手持机即可直接使用。

UCDOS中的点阵字库HZK12,HZK16,HZK24,ASC12,ASC16[转]2009年03月10日星期二 13:40如何在嵌入式系统中使用大量的汉字和字符呢?DOS前辈们经过艰辛的努力，将制作好的字模放到了一个个标准的库中以免去后辈的麻烦，这就是点阵字库文件。

一般我们使用16*16的点阵宋体字库，所谓16*16，是每一个汉字在纵、横各16点的区域内显示的。

不过后来又有了HZK12、HZK24，HZK32和HZK48字库及黑体、楷体和隶书字库。

虽然汉字库种类繁多，但都是按照区位的顺序排列的。

前一个字节为该汉字的区号，后一个字节为该字的位号。

每一个区记录94个汉字，位号则为该字在该区中的位置。

因此，汉字在汉字库中的具体位置计算公式为：94*(区号-1)+位号-1。

减1是因为数组是以0为开始而区号位号是以1为开始的。

这仅为以汉字为单位该汉字在汉字库中的位置，那么，如何得到以字节为单位得到该汉字在汉字库中的位置呢？只需乘上一个汉字字模占用的字节数即可，即：(94*(区号-1)+位号-1)*一个汉字字模占用字节数，而按每种汉字库的汉字大小不同又会得到不同的结果。

以16*16点阵字库为例，计算公式则为：(94*(区号-1)+(位号-1))*32。

汉字库文该从该位置起的32字节信息即记录了该字的字模信息。

☆打印字库文件和HZK12如果你有UCDOS的HZK24S（宋体）、HZK24K（楷体）或HZK24H （黑体），你还可以使用不同字体的大字模汉字了。

HZK24系列是24*24的点阵字库，每字模占用3*24字节。

如果你按照HZK16的显示方法的话，你会看到......呵呵，字被放倒了。

这是因为该类字库与一般的汉字库不同，这类大字模汉字库是专供打印的打印字库，为了打印的方便将字模都放倒了，你使用时，只要将字模的位信息纵横转置显示即可。

例如你如果定义为mat[24][3]则应该这样输出：for(i=0;i<24;i++)for(j=0;j<24;j++)if((0x80>>i%8)&mat[j][i/8]) /*转置显示*/putpixel(j+x,y+i,color);还有一类字库HZK12，虽然属于标准字库类型，但如果你将它的字模当作12*12位计算的话，根本无法正常显示汉字。

点阵的原理和应用教案反思1. 引言在教学中，点阵的原理和应用是一个重要的内容。

点阵技术已经广泛应用于各个领域，如显示屏、打印机、图像传感器等。

本教案旨在介绍点阵的原理和应用，帮助学生理解其工作原理，并能够应用到实际生活中。

2. 点阵的原理点阵是由一个个小点组成的。

每一个小点叫做像素，可以是红、绿、蓝三原色的组合。

点阵的显示原理是通过控制每个像素的亮度和颜色来显示图像。

点阵的一个重要参数是像素密度，代表单位面积内的像素数量。

像素密度越高，图像显示越清晰。

3. 点阵的应用点阵技术有广泛的应用。

以下是一些常见的应用领域： - 显示屏：点阵技术被广泛用于各种显示屏中，如电视、电脑显示器、手机屏幕等。

通过控制每个像素的亮度和颜色，可以显示各种图像和文字。

- 打印机：打印机使用点阵技术将图像或文字打印到纸张上。

通过控制每个像素的打印方式，可以生成清晰的图像和文字。

- 图像传感器：在数字相机和摄像机中，点阵技术用于捕捉图像。

每个像素对应图像中的一个采样点，通过采集每个采样点的亮度和颜色信息，可以生成数字图像。

- 时钟和计时器：点阵技术被用于制作时钟和计时器，通过控制每个像素的亮度和颜色，可以显示时间和计时信息。

4. 教学反思点阵的原理和应用教案在教学中有以下几个反思点： - 结合实际应用：在教学中，应该结合实际应用场景，引导学生思考点阵技术在现实生活中的应用，并通过实例进行讲解。

- 动手实践：点阵的原理和应用是一个比较抽象的概念，在教学中应该加强动手实践环节，让学生通过实践操作和实验，加深对点阵技术的理解。

- 知识拓展：点阵技术是一个比较宽泛的概念，教学中应该引导学生了解点阵技术的发展历程，以及当前的研究和应用前景。

5. 总结通过本教案，学生可以了解点阵的原理和应用，理解点阵技术在显示、打印和图像采集等领域的重要性。

通过动手实践和实例讲解，可以帮助学生加深对点阵技术的理解和应用。

同时，教学中应该注重引导学生思考点阵技术的拓展和未来发展方向。
