常见液晶驱动控制芯片详解前言因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16X2、16X4、20X2、20X4、40X4等字符型LCD，基本上都采用的KS0066 作为LCD 的驱动控制器。

二、图形点阵型LCD驱动控制IC2.1、点阵数122X32—SED1520。

2.2、点阵数128×64。

（1）RA8816，支持串行或并行数据操作方式，内置中文汉字字库。

（2）KS0108/RA8808，只支持并行数据操作方式，也是最通用的12864点阵液晶的驱动控制IC。

（3）ST7565，支持中行或并行数据操作方式。

（4）S6B0724，支持中行或并行数据操作方式。

（5）RA6963，支持并行数据操作方式。

2.3、其他点阵数如192×64、240×64、320X64、240X128 的一般都是采用RA6963驱动控制芯片。

2.4、点阵数320X240，通用的采用RA8835 内置ASCII字库，以及RA8806驱动IC内置ASCII和中文等字库。

这里列举的只是一些常用的，当然还有其他LCD 驱动控制IC，在写LCD 驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC 数据手册吧。

后面我将慢慢补上其它一些常见的。

三、12864 液晶的奥秘CD1601/1602和LCD12864 都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864 的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864 有带字库的，也有不带字库的：有5V电压的，也有3.3V工作电压：归根到底的区别在于驱动控制芯片，常用的控制芯片有RA8816、KS0108/RA8808、RA6963等等。

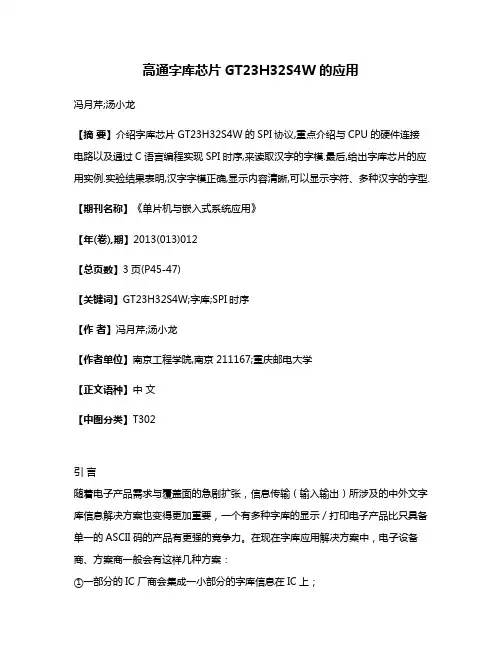

高通字库芯片GT23H32S4W的应用冯月芹;汤小龙【摘要】介绍字库芯片GT23H32S4W的SPI协议,重点介绍与CPU的硬件连接电路以及通过C语言编程实现SPI时序,来读取汉字的字模.最后,给出字库芯片的应用实例.实验结果表明,汉字字模正确,显示内容清晰,可以显示字符、多种汉字的字型.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2013(013)012【总页数】3页(P45-47)【关键词】GT23H32S4W;字库;SPI时序【作者】冯月芹;汤小龙【作者单位】南京工程学院,南京211167;重庆邮电大学【正文语种】中文【中图分类】T302引言随着电子产品需求与覆盖面的急剧扩张，信息传输（输入输出）所涉及的中外文字库信息解决方案也变得更加重要，一个有多种字库的显示／打印电子产品比只具备单一的ASCII码的产品有更强的竞争力。

在现在字库应用解决方案中，电子设备商、方案商一般会有这样几种方案：①一部分的IC厂商会集成一小部分的字库信息在IC上；②设备商、方案商会自己购买存储芯片（Flash等），自己独立编写点阵信息烧录；③采购标准的专业字库IC，例如上海高通半导体有限公司生产的专业字库芯片。

1 GT23H32S4W芯片的原理及特点［2]1.1 GT23H32S4W的引脚图GT23H32S4W是一款内含11×12点阵、15×16点阵、24×24点阵、32×32点阵的汉字库芯片，支持GB2312国标汉字及ASCII字符。

排列格式为横置横排。

图1为芯片的引脚图。

字库芯片与CPU的硬件连接可以是并行方式，也可以是SPI方式。

笔者在使用过程中发现，并行连接不能正确读取汉字的字模，所以这里仅介绍SPI方式。

图1 GT23H32S4W引脚图1.2 GT23H32S4W电路连接图［1]单片机P89C52X2FN与字库芯片的连接采用SPI总线的方式，SPI接口引脚描述如下：①串行数据输出（SO）：该信号用来把数据从芯片串行数据输入引脚输出，数据在时钟的下降沿移出。

字型：11X12点阵、15X16点阵字符集：GB2312兼容Unicode内码输入法码本：GT快捷拼音输入法排置方式：竖置横排总线接口：SPI串行总线访问速度：SPI时钟频率 30MHz(max.) @3.3V 工作电压：2.7V~3.6V工作电流：12mA待机电流：10uA芯片形式：SO8封装和COG安装1 概述GT21L16S2Y是一款内含11X12点阵和15X16点阵的汉字库芯片，支持GB2312国标简体汉字（含有国家信标委合法授权）、ASCII字符及GB2312与Unicode编码互转表。

排列格式为竖置横排。

用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。

本字库芯片内含GT快捷拼音输入法码本，另外配合本公司的输入法程序，实现数字小键盘IT产品的汉字快捷输入。

1.1 芯片特点● 数据总线：SPI 串行总线接口 ● 点阵排列方式：字节竖置横排 ● 时钟频率：30MHz(max.) @3.3V ● 工作电压：2.7V~3.6V ●电流：工作电流：12mA 待机电流：10uA ● 封装：SOP8 ● 尺寸（SOP8）：4.90mmX3.90mm （193milX154mil ） ●工作温度：-20℃~85℃(可以提供-40℃~85℃标准字库芯片)1.2 芯片内容分类字库内容 编码体系（字符集） 字符数11X12点GB2312标准点阵字库GB2312 6763+376 15X16点GB2312标准点阵字库GB2312 6763+376 6X12点国标扩展字符 GB2312 126 汉字及字符8X16点国标扩展字符 GB2312126 5X7点ASCII 字符ASCII 96 7X8点ASCII 字符ASCII 96 6X12点ASCII 字符ASCII 96 8X16点ASCII 字符ASCII 96 12点阵不等宽ASCII 方头（Arial ）字符ASCII 96 ASCII 字符16点阵不等宽ASCII 方头（Arial ）字符ASCII 96 Unicode 到GB2312内码转换表内码转换表GB2312到Unicode 内码转换表输入法码表 GT 快捷拼音输入法码表GB2312CS#SO VCC HOLD#NC GNDSCLK SI字型样张11X12点GB2312汉字 15X16点GB2312汉字5x7点ASCII字符7x8点ASCII字符6x12点ASCII字符8x16点ASCII字符12点阵不等宽ASCII方头16点阵不等宽ASCII方头2 引脚描述与接口连接2.1 引脚描述SOP8 名称I/O 描述片选输入（Chip enable input）1 CS# I串行数据输出(Serial data output)2 SO O3 NC 悬空4 GND 地(Ground)串行数据输入(Serial data input)5 SI I串行时钟输入（Serial clock input）6 SCLK I总线挂起（Hold, to pause the device without）7 HOLD# I8 VCC 电源(+ 3.3V Power Supply)串行数据输出（SO）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。

标准点阵字库芯片
GT2X系列标准点阵字库芯片，以其专业性和高性价比，满足市场上各种点阵汉字显示需求。

芯片汉字库内容含国家信标委授权，各种型号分别包含GB2312基本集；GB18030大字符集；UNICODE; BIG5繁体；日文；150国外文等不同大小(12、16、24、32）点阵字库；及3.3V和5V等不同型号。

分别提供SPI串行接口和精简地址并行接口，免除了字库烧录工序和损耗。

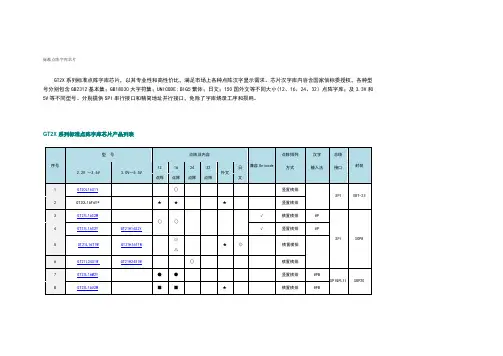

GT2X系列标准点阵字库芯片产品列表
GT2X系列标准点阵字库芯片选型推荐表
GT2X系列字库芯片排置格式
GT2X系列字库芯片产品命名规则
GT20系列
GT21系列
GT23系列。

电子技术综合设计总结报告姓名：专业与班级：设计题目：16*16 LED汉字点阵系统设计起始时间： 2010 ～ 2011 学年第（1）学期第14 周～第 19 周指导教师：成绩：日期：一、系统的基本理论概述⏹1.1前言当今世界，电子技术迅猛发展，点阵式显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。

因此点阵式显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

由于LED电子显示屏具有所显内容信息量大,外形美观大方,操作使用方便灵活.适用于火车,汽车站,码头,金融证券市场,文化中心,信息中心体育设施等公共场所。

该项目广泛涉及了计算机及电子技术中的电源技术、单片机技术、数据通讯技术、显示技术、存储技术、系统软件技术、接口及驱动等技术。

⏹1.2课题设计内容该电路系统是采用AT89C51单片机为控制器，控制点阵LED显示器进行显示，左移显示“百年矿大盛世华章”的内容。

⏹1.3设计目的1．使学生更深入地理解和掌握该课程中的有关基本概念，程序设计思想和方法。

2．培养学生勇于探索、严谨推理、实事求是、有错必改，用实践来检验理论，全方位考虑问题等科学技术人员应具有的素质。

3．提高学生对工作认真负责、一丝不苟，对同学团结友爱，协作攻关的基本素质。

4．培养学生从资料文献、科学实验中获得知识的能力。

5. 对学生掌握知识的深度、运用理论去处理问题的能力、实验能力、课程设计能力、书面及口头表达能力进行考核。

⏹1.4方案比较与选择：对于扫描LED点阵的方法有以下三种：（1）点扫描；（2）行扫描；（3）列扫描。

对于8*8的LED点阵而言：若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。

若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。

GT20L16S1Y标准汉字字库芯片简要说明BRIEFGB2312字符集（6763汉字）：15x16点阵 ASCII符集（6套）：5x7~8x16点阵排置方式：竖置横排总线接口：SPI串行总线芯片形式：SOT23-6封装VER 4.0I_B2012-1版本修订记录版本号修改内容日期备注V1.0 1. 15*16点汉字算法部分2010-72. 8X16点国标扩展字符2010-73. 8X16点国标扩展字符起始地址2010-7V4.0I _B 4、修改字型样张 2012-11 概述GT20L16S1Y是一款内含15X16点阵的汉字库芯片，支持GB2312国标简体汉字（含有国家信标委合法授权）、ASCII字符。

排列格式为竖置横排。

用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。

1.1 芯片特点● 数据总线：SPI 串行总线接口 ● 点阵排列方式：字节竖置横排 ● 时钟频率：30MHz(max.) @3.3V ● 工作电压：2.2V~3.6V ●电流：工作电流：8mA 待机电流：8uA ● 封装：SOT23-6● 尺寸 SOT23-6：2.9mmX1.6 mm x1.10mm ●工作温度：-20℃~70℃1.2 引脚描述SOT23-6 名称 I/O描述 1 SCLK I串行时钟输入（Serial clock input ） 2 GND地(Ground)3 CS# I片选输入（Chip enable input ） 4 VCC电源(+ 3.3V Power Supply)5 SO O串行数据输出 (Serial data output) 6 SI I串行数据输入 (Serial data input)串行数据输出（SO ）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。

串行数据输入（SI ）：该信号用来把数据从串行输入芯片，数据在时钟的上升沿移入。
