中央空调基础知识培训资料.

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。

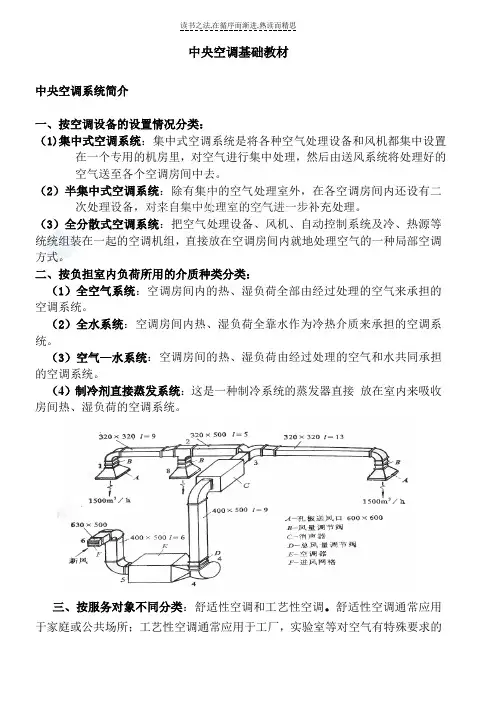

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

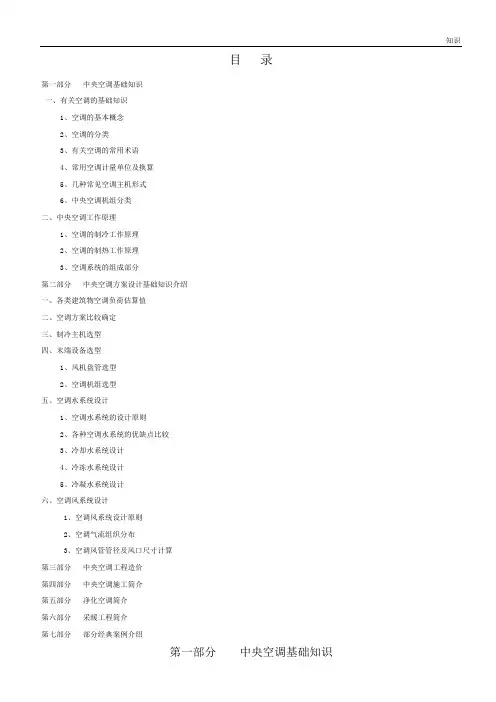

目录第一部分中央空调基础知识一、有关空调的基础知识1、空调的基本概念2、空调的分类3、有关空调的常用术语4、常用空调计量单位及换算5、几种常见空调主机形式6、中央空调机组分类二、中央空调工作原理1、空调的制冷工作原理2、空调的制热工作原理3、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1、空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。

这种制造室内气候环境的技术措施，称为空气调节，简称空调。

1.2空气调节的任务？答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。

空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。

空调环境允许的温度和相对湿度的波动值，称为空调精度。

舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。

1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。

其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。

1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。

中央空调培训资料xx年xx月xx日•中央空调概述•中央空调的冷热负荷计算•中央空调的设备选型目录•中央空调的安装与调试•中央空调的运行管理•中央空调的维护与保养01中央空调概述中央空调是一种大型空调系统，通过集中制冷或制热来满足多个房间或建筑的需求。

中央空调定义根据使用目的和冷媒的不同，中央空调可分为水冷式和氟利昂式两种。

中央空调分类定义与分类中央空调系统组成中央空调的制冷主机是系统的核心，包括压缩机、冷凝器、蒸发器等部件。

制冷主机冷却水循环系统冷冻水循环系统空气处理机组冷却水循环系统包括冷却水泵、冷却塔和管道等，用于将制冷主机的热量传递到室外。

冷冻水循环系统包括冷冻水泵、冷冻水管道和室内风机盘管等，用于将冷量输送到各个房间。

空气处理机组包括空气过滤器、表冷器、加湿器等，用于处理室内空气，满足舒适度和空气质量要求。

优点中央空调具有高效、节能、舒适度高、室内噪音低等优点，同时还可以提供新风系统，改善室内空气质量。

缺点中央空调的初投资较高，需要专业维护和管理，同时制冷主机需要占用一定的建筑空间。

此外，中央空调的能效比受到室外温度的影响较大，制冷效果可能会受到限制。

中央空调的优缺点02中央空调的冷热负荷计算1冷热负荷的概念23指在冬季由室内向室外传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

冷负荷指在夏季由室外向室内传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

热负荷指在特定时间内，为保持室内湿度在一个舒适水平所需要的空气处理量。

湿负荷1冷热负荷的计算方法23通过计算建筑物的外围护结构（如墙、窗、屋顶等）的热传递量来确定冷热负荷。

通过测量室内外温度、湿度等参数，并考虑建筑物的热惯性来计算冷热负荷。

根据建筑物的使用情况，如人员数量、设备功率等来确定冷热负荷。

以一栋办公大楼为例，需要考虑的冷热负荷因素包括：人数、设备使用情况、照明、室外气候条件等。

首先需要确定每个房间的使用功能和人员数量，然后根据这些参数来确定所需的冷热负荷。

中央空调培训简介一．空调的原理及基本常识操作要点.1.空调的几大部件,以及每个部件的功能,出现问题的紧急处理方法(蒸发器、冷凝器、压缩机、膨胀阀或毛细管。

对于以上以上四大部件的任何一主部件发生故障首先停机、断电，如有必要可强制放出制冷剂，消除隐患，面对所存在问题，先确认。

对于蒸发器、冷凝器的附属机构发生小故障可不必停机直接排除即可，在排除问题时至少有两名工作人员在场，安全第一)2.中央空调控制原理以及常出现的故障（现在的空调机组主要是图象控制中心控制，可以对其进行编程以适应不同的工作要求，机组的主要信息，运行状态、温度、压力等通过对界面图象的直观操作控制着主机组的制冷剂的流量等；常见故障主要为感应器、探头等，其微处理器一般不会出现问题，在对空调主机进行操作时，对于机器原先设定的参数最好不要修改，如确定要做（修改需输入检修密码），须两名工作人员以上在场，事后作好详细修改记录，）对于设定冷冻水温度（需输入操作密码）则事后作好设定温度及原来温度记录即可。

3.中央空调基本操作及其操作过程中注意的问题（在中央空调机组在完全断电停机后，重新启动前必须先预热6小时；机组在启动时，先打开辅助部件，如冷却泵、冷冻泵，冷却塔等，再开主机组，在主机组启动时要密切注意电器控制柜上的电流变化，如有异常立即停机）4.中央空调附属部件操作注意问题(电磁除垢器、铜银离子发生器等，要注意电磁除垢器水泵流量，不要让其有空气进入，要注意铜银离子发生器的工作电流变化，铜、银棒的消耗情况以及在水中的位置)二.空调保养要点1.中央空调机头保养（主要是更换冷冻油、滤芯；马达保养，要注意空调机组的条件指示，一般一年更换一次冷冻油，如有需要根据情况而定；在更换油、制冷剂时注意要注意油、制冷剂的型号，确保其型号统一，如遇到不同型号先确定是否能取代，在换油时需带好防护面罩，远离火源及高温物体）2.中央空调冷冻、冷却泵的维护保养（主要是更换法兰轴垫、马达保养;常注意马达、水泵有无异响，必要时更换轴承等易耗件，定期向轴承、轴瓦等运动件处加润滑油，每天查看水泵的工作压力是否正常，每星期查看地脚螺栓是否有锈迹管，每月查看道滤芯是否要更换）3.中央空调冷却塔及管道保养（主要是定期清理沉积在散热片表面上的碳酸钙、氢氧化镁以及绿藻等，注意：用高压水枪洗时，要在冷却塔内向外清洗，可用一定浓度的药水，如稀硫酸、稀盐酸，事后要加钝化液处理；空调的冷却水在无处垢机器设备工作时，一般一个月更换一次，重新加入的的水要配入一定量的缓蚀剂，必要时还要先进行钝化处理；冷冻管道一般8个月进行一次清洗〈视当地水质、温度、风量、空气湿度等原因而定〉，冷冻管道内的水在清洗过、钝化后一般不排放.对于管道内部的清洗保养，此外要唱查看各冷却塔的散热风扇工作是否正常，各急停开关是否灵敏）4.中央空调冷风柜以及节水盘清洁保养(主要是定期清洗冷风柜,各种滤网、接水盘内污垢以及未排放的冷凝水，检查各感温探头是否灵敏，风机、马达有无异状，皮带松紧是否正常)三. 环保卫生要点1.保养维修后空调排出的废水、废油处理（中央空调管道在保养过后排出的水要经过处理后方可排掉，一般是加酸/碱中和后PH.为7，对于更换的润滑油、冷冻油则要收集到指定容器内，交给有关部门处理）2.空调使用过程中注意的卫生条件（密切注意空调冷控房间的空气质量，吸排风情况是否通畅，注意室外新风的洁净度，注意调节新风、冷风、循环风的比例，预防空调病的发生）四.空调使用过程中注意的成本节约问题1.车间需要的冷量与空调的设定温度是否匹配（注意保持车间的温度，一般在24℃左右，遇到室外温度过热、过冷情况可通过，降低/升高机组设定温度、增加/减少冷却塔的工作数量、减少/增加新风流量等一系列方法调节）2.冷量在传递过程中是否存在不必要的损失（检查各保温材料是否完好，冷控房间是否有窗户、门的开放造成冷量损失，有些房间是否有必要达到更低的温度）3.冷量在分布过程中是否合理（对于有些不在工作的流水线，可减少或关闭冷气的流入，反之则增加，据实际情况而定）在室外温度较低情况下，可关闭主机组，直接开新风皆可，或开主机组冷却塔风扇不开的方法等达到目的且节约成本。

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。

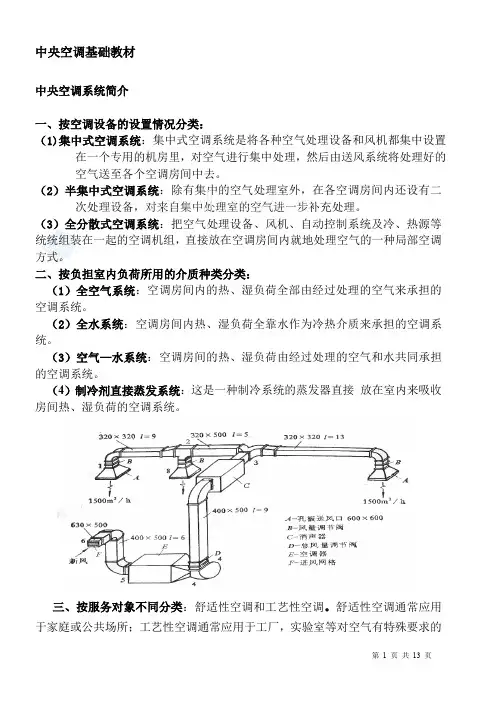

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。
