中央空调基础知识及发展史共23页文档

山东奇威特人工环境有限公司家用及商用中央空调基础知识空调的发展历史一、概述人类利用天然冷源来制冷已有悠久的历史。

早在3000多年前，我国《诗经》上就有冬季采集冰雪储藏，到夏季取出降温的记载。

但采用天然冷源，要受到地区、季节等条件的限制，远远不能满足社会发展的需要。

工程技术上的人工制冷，就是利用一定的装置（制冷装置），消耗一定的能源，强制地使某一对象（空间或物体）的温度，低于周围环境介质的温度，并维持这个低温的过程。

人工制冷技术是从19世纪中叶开始发展的。

1834年英国人波尔进里制成吸收式制冷机。

1874年德国人林德发明了世界上第一台氨压缩机，使制冷技术进入实际应用的广阔天地：人工制冷不受季节、地区等限制。

随着我国城市建设中楼宇、住宅迅速兴建，人民生活水平的提高和生活条件的改善，热泵作为一种节能型制冷空调产品以从工业应用转入空调领域，并得到了愈来愈广泛的应用，其增长势头喜人。

热泵按新国际制冷辞典（New International Dictionary of Refrigeration）的定义，热泵（Heat Pump）就是以冷凝器放出的热量来供热的制冷系统。

事实上，从热力学或工作原理上说，热泵就是制冷机。

如果要说这两者有什么区别的话，主要有两点：两者的目的不同：一台热泵（或制冷机）与周围环境在能量上的相互作用是从低温热源（Heat Source）吸热，然后放热至高温热源（或称热汇，Heat Sink），与此同时，按照热力学第二定律，必须消耗机械功。

如果目的是为了获得高温（制热），也就是着眼于放热至高温部分脱是热泵。

如果目的是为了获得低温（制冷），也就是着眼于从低温热源吸热，那就成了制冷机。

两者的工作温度区往往有所不同：上述所谓高温热源或低温热源都是相对于环境温度而言的。

由于上述两者目的不同，热泵将环境温度作为低温热源，而制冷机则是将环境温作为高温热源。

那么，对同一环境温度说来，热泵的工作温度区就明显高于制冷机。

中央空调基础知识l 空调l 中央空调l 人工制冷l 制冷剂l 工作原理l 载冷剂l 水冷螺杆机组l 风冷冷热水机组l 风冷冷热风机组l 末端产品l 柜式风机盘管机组l 风机盘管机组二、中央空调设计选型l 空调系统负荷与那些因素有关l 常用换算单位l 空调房间负荷估算法l 系统配置n 水冷冷水机空调系统n 风冷冷水机空调系统n 全空气空调系统n 风机盘管空调系统n 风机盘管加新风空调系统l 制冷主机的选择l 水泵的选择l 水管道管径的计算l 冷却塔的选择l 电子水处理仪、水过滤器的选择l 水箱的选择l 风机盘管的选择l 空气处理机的选择三、中央空调工程造价四、中央空调的维护概述五、暖气片概述一、中央空调基础1、空调的含义即空气调节。

作用：在任何自然环境下将室内空气维持在一定的温度、湿度、气流速度以及一定的洁净程度。

2、中央空调：用于实现集中控制大型空间或多房间的空气调节系统。

3、如何实现空气调节：采用人工制冷的方式含义：人为将冷却系统中热量排放至环境介质中去，使被冷却系统降温至比环境更低的温度。

冷却系统中有冷热交换的制冷设备：压缩机、冷凝器、蒸发器、节流器、中间冷却器、回热器。

无冷热交换的制冷设备：贮液器、集油器、空气分离器、阀件。

制冷设备（制冷机）作为冷源用于降温、除湿，所用制冷工质即制冷剂。

4、制冷剂：除半导体制冷以外，制冷机都是依靠内部循环流动的工作介质来实现制冷过程，完成这种功能的工作介质，称为制冷剂，也称制冷工质，俗称雪种。

如R22标准蒸发温度-40.8度，凝固温度-160度、R134A标准蒸发温度-26.2度，凝固温度-96.6度5、制冷设备的基本工作原理：（闭式系统）制冷剂在蒸发器内吸取被冷却物体的热量而汽化为蒸汽，压缩机不断地将产生的蒸汽，从蒸发器中抽出，并进行压缩，经压缩后形成高温、高压蒸汽排到冷凝器后，在冷凝器内将热量传递给周围空气或水而冷凝成高压液体，再经节流机构降压后进入蒸发器再次汽化、吸收被冷却物体的热量，如此周而复始地循环。

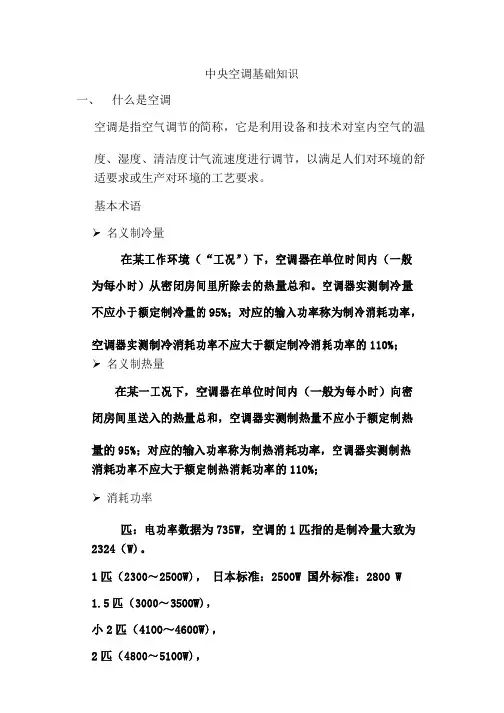

中央空调基础知识一、什么是空调空调是指空气调节的简称，它是利用设备和技术对室内空气的温度、湿度、清洁度计气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。

基本术语➢ 名义制冷量在某工作环境（“工况”）下，空调器在单位时间内（一般为每小时）从密闭房间里所除去的热量总和。

空调器实测制冷量不应小于额定制冷量的95%；对应的输入功率称为制冷消耗功率，空调器实测制冷消耗功率不应大于额定制冷消耗功率的110%；➢ 名义制热量在某一工况下，空调器在单位时间内（一般为每小时）向密闭房间里送入的热量总和，空调器实测制热量不应小于额定制热量的95%；对应的输入功率称为制热消耗功率，空调器实测制热消耗功率不应大于额定制热消耗功率的110%；➢ 消耗功率匹：电功率数据为735W，空调的1匹指的是制冷量大致为2324（W）。

1匹（2300～2500W），日本标准：2500W国外标准：2800W1.5匹（3000～3500W），小2匹（4100～4600W），2匹（4800～5100W），小3匹（6100～6600W），3匹（6800～7500W），5匹（11000～12500W）➢ 能效比（EER-COOLING）在额定工况或规定的条件下，空调器进行制冷时，制冷量与有效输入功率之比，其值用W/W来表示。

➢ 性能参数（COP-HEATING）在额定工况（高温）或规定的条件下，空调器进行制热时，制热量与有效输入功率之比，其值用W/W来表示。

➢ 循环风量（名义风量）室内侧蒸发机组的循环风量，其单位为立方米每小时。

空调器在新风门完全关闭的情况下，单位时间内向密闭空间、房间或区域送入的风量—每小时流过蒸发器的风量。

➢ 额定电流常用单位➢ 风量、流量CMH、m3/h、m3/s、l/s、(CFM、GPM)➢ 压力、扬程Pa、kPa、mmH2O、mH2O、bar➢ 负荷、制冷量、功率W、kW、kcal/h、Btu/h、MBH、RT常用空调计算单位及换算1KW=860大卡(kcal/h)1冷吨(美)=3.516KW1bar=105Pa=1.02kg/cm21英寸（in）=25.4mm标准工况制冷时，室内温度27℃，室外温度为35℃制热时，室内温度20℃，室外温度为7℃噪声:空调器在运行时的杂声，其单位为dB（A）。

中央空调系统基础知识采暖、通风以及空气调节的含义：采暖—又称供暖，指向建筑物提供热量，保持室内一定温度。

通风—用自然或机械的方法向空间送入和排除空气的过程。

空气调节—（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。

物质状态：物质三态是什么？相互之间是怎么转换的？A、固态、液态、气态B、物质状态之间的相互转换：液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。

比热：使1克的某种物质温度升高1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数：温度定义：温度是用来表示物质冷与热的程度。

分为干球温度和湿球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。

数值上等于系统的内能U加上压强p 和体积V的乘积，即H=U+pV。

焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。

目录第一部分中央空调基础知识一、有关空调的基础知识1、空调的基本概念2、空调的分类3、有关空调的常用术语4、常用空调计量单位及换算5、几种常见空调主机形式6、中央空调机组分类二、中央空调工作原理1、空调的制冷工作原理2、空调的制热工作原理3、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1、空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。

这种制造室内气候环境的技术措施，称为空气调节，简称空调。

1.2空气调节的任务？答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。

空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。

空调环境允许的温度和相对湿度的波动值，称为空调精度。

舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。

1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。

其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。

1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。

第一部分中央空调基础知识第一章轻型商用空调基础一、空调器的概念对密闭空间、房间或区域里空气的温度、湿度、洁净度及空气流动速度（简称“空气四度”）等参数进行调节和控制等处理，以满足一定要求的装置，称为房间空气调节器；包括制冷系统、通风系统、电气控制三部分。

二、空调器基本的运行模式1、制冷（降低气温）通过从室内高温空气中吸收热量并向室外放热，使得室内环境温度下降到所要求的温度，以达到凉爽舒适的目的的手段。

2、制热（热泵——升高气温）通过从室外低温空气中吸收热量并向室内放热，使得室内环境温度上升到你所要求的温度，以达到暖和舒适的目的的手段。

3、送风（改变风速）强制使室内空气得到循环流动，相当于风扇作用。

4、加湿、除湿、换气等。

三、空调器的结构概述空调四大部件：压缩机、蒸发器、冷凝器、毛细管。

1、压缩机作用:通过压缩机的运转来实现制冷剂在系统中的流动和循环。

分类：房间空调器使用全封闭压缩机，包括旋转式、涡旋式，旋转式分为单转子、双转子，目前常用的为双转子压缩机，是普及型。

因涡旋式压缩机成本较高，部分品牌和产品有所应用。

（1）双转子压缩机：压缩机包含定子和转子。

双转子压缩机是在对称方向上采用两个转子，具有两个压缩室。

在压缩机压缩过程中，转子对称运转，抵消了偏心的影响，使运转更平稳，进一步的减轻了噪音。

由于两个转子同时工作，使运转效率更高。

（2）涡旋压缩机：工作原理：涡旋压缩机采用“涡旋增压”技术，通过在涡旋盘上增加一个第二吸气口，对蒸汽进行再次压缩，瞬间提升气缸的压力和蒸汽量，不但提高空调的输出压力盒能量，而且在低温环境下的制热能力大大提升。

因此，具有涡旋压缩机的空调一般可以在超低温环境下启动。

艾默生压缩机制造行业的顶尖品牌，其中谷轮是其下属品牌。

2、热交换器及配管作用：是制冷剂和空气进行热量交换的介质。

制冷剂与空气之间的热量传递是通过热交换器的管壁和翅片来进行的。

分类：分为室内侧热交换器（通常称作“蒸发器”、低压部件）和室外侧热交换器（通常称作“冷凝器”、高压部件）；配管分为气管和液管。

中央空调基础知识讲解中央空调是指在整栋建筑物内，通过一台或多台中央设备来调节室内温度、湿度、洁净度和新风量的空气处理系统。

它适用于大型商业建筑、酒店、医院、办公楼等需要统一控制空调的场所。

下面将为大家介绍中央空调的基础知识。

一、中央空调的工作原理中央空调系统包括供冷系统和供暖系统。

其中，供冷系统是通过压缩机将低温、低压的制冷剂压缩成高温、高压的气体，然后通过冷凝器散热，将气体变成液体，最后通过蒸发器将液体的制冷剂蒸发为气体，吸收热量，从而实现室内空气的降温。

供暖系统则是通过热泵或锅炉将制热剂加热后通过管道散热器加热室内空气，使室内温度升高。

二、中央空调的组成部分1.主机：中央空调系统的核心，包括压缩机、冷凝器、蒸发器等重要部件，负责制冷或制热。

2.风机盘管：安装在室内各个房间的通风孔或天花板上，通过风机将室内空气吸入盘管，与制冷剂进行换热，然后再将处理过的空气重新送入室内，以达到调节室内温度的目的。

3.风管：连接主机和风机盘管的管道，将制冷或制热的空气传送到各个房间。

4.控制器：安装在室内墙壁上的面板，用于人们对中央空调系统进行控制，例如调节温度、湿度、风速等。

5.新风系统：负责引入新鲜空气，保持室内空气的新鲜。

三、中央空调的优缺点1.优点：（1）能够实现整栋建筑物内的空调统一控制，提供恒温、恒湿、洁净的室内环境。

（2）无需占用室内空间，使室内更加整洁美观。

（3）系统运行稳定，噪音较小。

（4）节约能源，降低能耗，减少二氧化碳排放。

2.缺点：（1）安装和维护成本较高，需要专业团队进行施工和维修。

（2）对室内空气质量的要求比较高，需要定期清洁和保养。

（3）如果故障，可能会影响整栋建筑物内的室内环境。

四、中央空调的维护保养中央空调的维护保养对于保持其正常运行和延长使用寿命非常重要。

以下是一些常见的中央空调维护保养措施：1.定期更换和清洁空气过滤网，保证空气流畅，并有效去除室内灰尘和细菌。

2.清洗和检查风机盘管，以保证其运行效果和效率。
