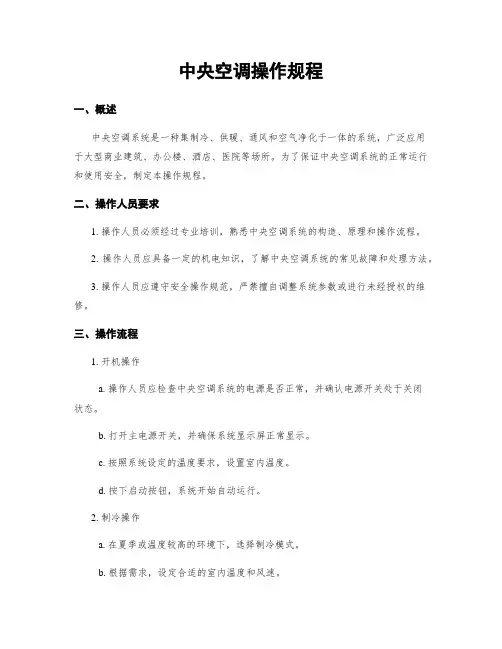

中央空调操作规程一、概述中央空调系统是一种集制冷、供暖、通风和空气净化于一体的系统,广泛应用于大型商业建筑、办公楼、酒店、医院等场所。
为了保证中央空调系统的正常运行和使用安全,制定本操作规程。
二、操作人员要求1. 操作人员必须经过专业培训,熟悉中央空调系统的构造、原理和操作流程。
2. 操作人员应具备一定的机电知识,了解中央空调系统的常见故障和处理方法。
3. 操作人员应遵守安全操作规范,严禁擅自调整系统参数或进行未经授权的维修。
三、操作流程1. 开机操作a. 操作人员应检查中央空调系统的电源是否正常,并确认电源开关处于关闭状态。
b. 打开主电源开关,并确保系统显示屏正常显示。
c. 按照系统设定的温度要求,设置室内温度。
d. 按下启动按钮,系统开始自动运行。
2. 制冷操作a. 在夏季或温度较高的环境下,选择制冷模式。
b. 根据需求,设定合适的室内温度和风速。
c. 检查制冷剂压力是否正常,如发现异常应及时报修。
d. 定期清洁和更换空调过滤器,保持空气流通畅。
3. 供暖操作a. 在冬季或温度较低的环境下,选择供暖模式。
b. 根据需求,设定合适的室内温度和风速。
c. 检查供暖管道是否通畅,如发现异常应及时报修。
d. 定期清洁和更换空调过滤器,保持空气流通畅。
4. 通风操作a. 在换气或室内空气质量较差的情况下,选择通风模式。
b. 根据需求,设定合适的风速和通风时间。
c. 定期清洁和更换空调过滤器,保持空气流通畅。
5. 空气净化操作a. 在室内空气质量较差的情况下,选择空气净化模式。
b. 根据需求,设定合适的室内温度和风速。
c. 定期清洁和更换空调过滤器,保持空气流通畅。
6. 关机操作a. 在不需要使用中央空调系统时,按下关机按钮。
b. 关闭主电源开关,并确保系统显示屏关闭。
c. 检查系统各部件是否正常关闭,并进行必要的维护和清洁。
四、故障处理1. 操作人员应及时记录中央空调系统的故障信息,并向维修人员报告。

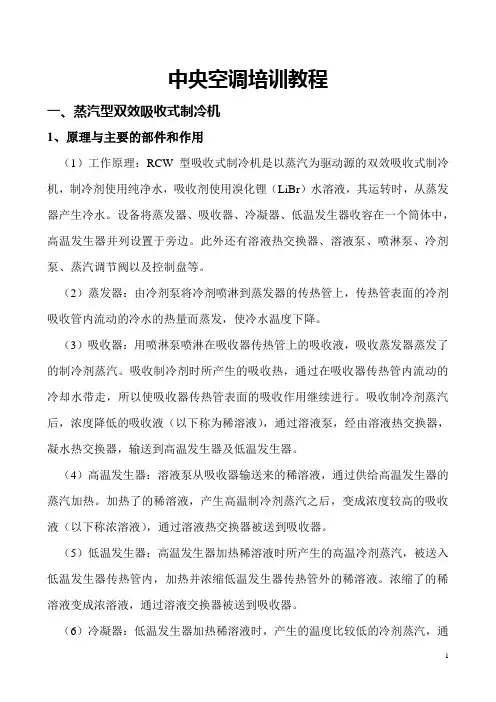

中央空调培训教程一、蒸汽型双效吸收式制冷机1、原理与主要的部件和作用(1)工作原理:RCW型吸收式制冷机是以蒸汽为驱动源的双效吸收式制冷机,制冷剂使用纯净水,吸收剂使用溴化锂(LiBr)水溶液,其运转时,从蒸发器产生冷水。
设备将蒸发器、吸收器、冷凝器、低温发生器收容在一个筒体中,高温发生器并列设置于旁边。
此外还有溶液热交换器、溶液泵、喷淋泵、冷剂泵、蒸汽调节阀以及控制盘等。
(2)蒸发器:由冷剂泵将冷剂喷淋到蒸发器的传热管上,传热管表面的冷剂吸收管内流动的冷水的热量而蒸发,使冷水温度下降。
(3)吸收器:用喷淋泵喷淋在吸收器传热管上的吸收液,吸收蒸发器蒸发了的制冷剂蒸汽。
吸收制冷剂时所产生的吸收热,通过在吸收器传热管内流动的冷却水带走,所以使吸收器传热管表面的吸收作用继续进行。
吸收制冷剂蒸汽后,浓度降低的吸收液(以下称为稀溶液),通过溶液泵,经由溶液热交换器,凝水热交换器,输送到高温发生器及低温发生器。
(4)高温发生器:溶液泵从吸收器输送来的稀溶液,通过供给高温发生器的蒸汽加热。
加热了的稀溶液,产生高温制冷剂蒸汽之后,变成浓度较高的吸收液(以下称浓溶液),通过溶液热交换器被送到吸收器。
(5)低温发生器:高温发生器加热稀溶液时所产生的高温冷剂蒸汽,被送入低温发生器传热管内,加热并浓缩低温发生器传热管外的稀溶液。
浓缩了的稀溶液变成浓溶液,通过溶液交换器被送到吸收器。
(6)冷凝器:低温发生器加热稀溶液时,产生的温度比较低的冷剂蒸汽,通过冷凝器传热管内流动的冷却水冷却,冷凝后变成冷剂液体。
冷凝了的冷剂液体返回蒸发器,再次喷淋到蒸发器传热管上。
(7)溶液热交换器:由吸收器送到高温发生器及低温发生器的低温稀溶液和从高温发生器及低温发生器回来的高温浓缩液进行热交换,从而提高了吸收式制冷机的热效率。
(8)蒸汽调节阀:用电动式蒸汽调节阀,通过从控制盘传来的信号,根据冷负荷的变化调节供给高温发生器的蒸汽量。
由此将冷水出口温度控制在所设定的值上。

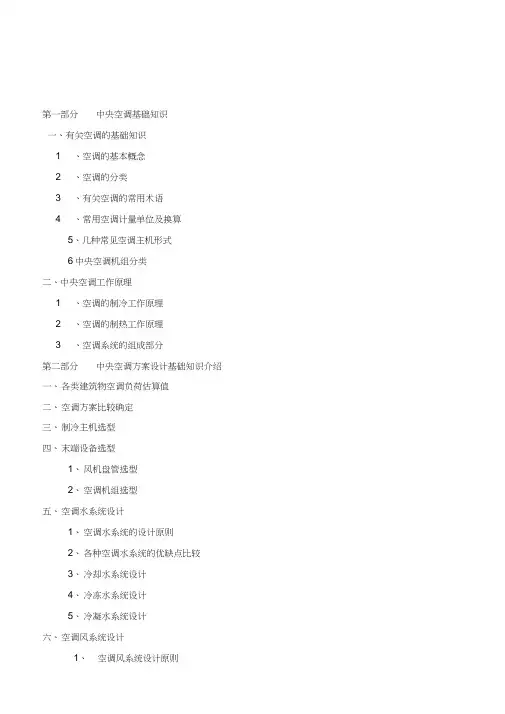

第一部分中央空调基础知识一、有关空调的基础知识1 、空调的基本概念2 、空调的分类3 、有关空调的常用术语4 、常用空调计量单位及换算5、几种常见空调主机形式6中央空调机组分类二、中央空调工作原理1 、空调的制冷工作原理2 、空调的制热工作原理3 、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1空调的基本概念1.1什么是空调?答:对空气进行适当的处理,使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施,称为空气调节,简称空调。
1.2空气调节的任务?I答:在一定的范围内保持室内的温度和相对湿度,是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度,分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值,称为空调精度。
舒适性空调对空调精度无严格的规定,工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂,其工作原理是什么?答:在被冷却对象和环境介质之间传递热量,并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发,在冷凝器中将所吸收的热量传给周围的空气或者水,而被冷却为液体,往复循环,借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂,其工作原理是什么?答:将制冷装置的制冷量传递给被冷却介质的媒介物质。

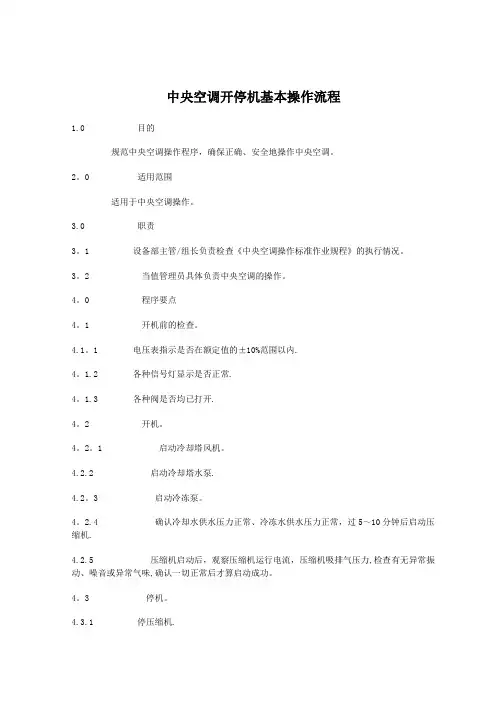

中央空调开停机基本操作流程1.0 目的规范中央空调操作程序,确保正确、安全地操作中央空调。
2。
0 适用范围适用于中央空调操作。
3.0 职责3。
1 设备部主管/组长负责检查《中央空调操作标准作业规程》的执行情况。
3。
2 当值管理员具体负责中央空调的操作。
4。
0 程序要点4。
1 开机前的检查。
4.1。
1 电压表指示是否在额定值的±10%范围以内.4。
1.2 各种信号灯显示是否正常.4。
1.3 各种阀是否均已打开.4。
2 开机。
4。
2。
1 启动冷却塔风机。
4.2.2 启动冷却塔水泵.4.2。
3 启动冷冻泵。
4。
2.4 确认冷却水供水压力正常、冷冻水供水压力正常,过5~10分钟后启动压缩机.4.2.5 压缩机启动后,观察压缩机运行电流,压缩机吸排气压力,检查有无异常振动、噪音或异常气味,确认一切正常后才算启动成功。
4。
3 停机。
4.3.1 停压缩机.4.3。
2 过5~10分钟后停冷冻水水泵、冷却塔水泵、冷却塔风机。
4。
3.3 全部关停后,严禁将总电源开关拉下,应保持压缩机继续预热以便下次启动. 4。
3.4 确认无异常情况后才算停机成功。
5.0 记录相关支持文件中央空调运行基本操作流程1.0 目的规范中央空调运行管理工作,确保中央空调良好运行.2.0 适用范围适用于中央空调的运行管理。
3。
0 职责3。
1 设备部主管负责检查中央空调运行管理的实施情况。
3。
2 设备部组长负责组织实施中央空调的运行管理.3.3 当值管理员具体负责中央空调的运行管理。
4。
0 程序要点4。
1 巡视监控。
4.1。
1 当值管理员每隔两小时巡视一次中央空调机组,巡视部位包括:中央空调主机、冷却塔、水泵、控制柜(箱)及管路、阀门等附件。
4.1.2 巡视监控的主要内容如下:a) 检查线电压(正常380V,不能超额定值的±10%);b) 检查三相电流(三相是否平衡,是否超额定值);c) 检查油压(正常10~15kgf/Cm2);d)检查高压(<12kgf/cm2);e) 检查低压(>2.5kgf/Cm2);f)冷却水进水温度(正常<35℃);g) 冷却水出水温度(正常<40℃);h)冷冻水进水温度(正常10~18℃);i) 冷冻水出水温度(正常6~10℃);j) 检查中央空调主机运转是否有异常振动或噪音;k)检查冷却塔风机运转是否平稳、冷却塔水位是否正常;l) 检查管道、阀门是否有渗漏、冷冻保温层是否完好;m) 检查控制柜(箱)各元器件动作是否正常,有无异常噪音或气味。

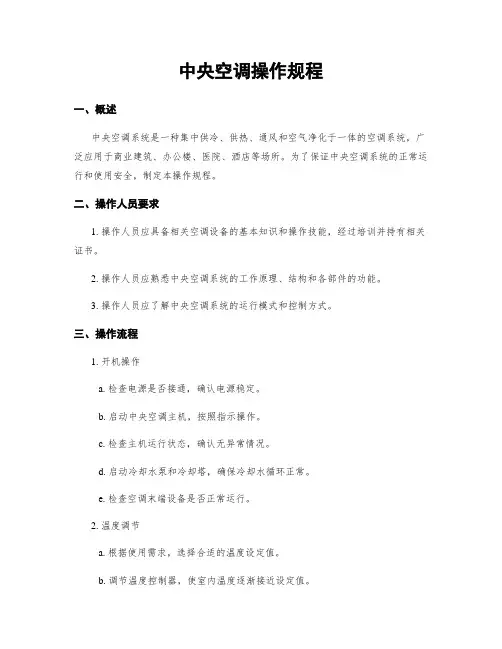

中央空调操作规程一、概述中央空调系统是一种集中供冷、供热、通风和空气净化于一体的空调系统,广泛应用于商业建筑、办公楼、医院、酒店等场所。
为了保证中央空调系统的正常运行和使用安全,制定本操作规程。
二、操作人员要求1. 操作人员应具备相关空调设备的基本知识和操作技能,经过培训并持有相关证书。
2. 操作人员应熟悉中央空调系统的工作原理、结构和各部件的功能。
3. 操作人员应了解中央空调系统的运行模式和控制方式。
三、操作流程1. 开机操作a. 检查电源是否接通,确认电源稳定。
b. 启动中央空调主机,按照指示操作。
c. 检查主机运行状态,确认无异常情况。
d. 启动冷却水泵和冷却塔,确保冷却水循环正常。
e. 检查空调末端设备是否正常运行。
2. 温度调节a. 根据使用需求,选择合适的温度设定值。
b. 调节温度控制器,使室内温度逐渐接近设定值。
c. 定期检查温度传感器的准确性,如有异常及时更换或修理。
3. 风量调节a. 根据使用需求,选择合适的风量设定值。
b. 调节风量控制器,使室内风量逐渐接近设定值。
c. 定期清洁和更换空气过滤器,保证空气流通畅。
4. 湿度调节a. 根据使用需求,选择合适的湿度设定值。
b. 调节湿度控制器,使室内湿度逐渐接近设定值。
c. 定期检查湿度传感器的准确性,如有异常及时更换或修理。
5. 故障处理a. 在操作过程中,如发现异常声音、异味或其他异常情况,应立即停止操作并报告维修人员。
b. 维修人员到达前,不得私自尝试修理或更换设备部件。
6. 关机操作a. 按照程序关闭中央空调主机,确保系统安全停机。
b. 关闭冷却水泵和冷却塔,切断冷却水循环。
c. 关闭空调末端设备。
四、安全注意事项1. 操作人员应穿戴好个人防护装备,如防护眼镜、手套等。
2. 操作人员应定期检查设备的安全保护装置,如过载保护器、漏电保护器等。
3. 在操作过程中,严禁随意触摸电气元件和设备内部部件。
4. 操作人员应定期检查设备的电气线路和接地情况,确保安全可靠。
