电性测试

Spec. ± 2 %
Spec. ± 1 %
工作模式
电池包状态
l 电池包未通电 I.a 电池包未通电，高压及低压接插件未连上 I.b 电池包未通电，但高压及低压接插件连上了
‖ 电池包通电
‖.a 电池包通电，低压上电，高压继电器未闭合，Drive Ready ‖.b 电池包通电，低压上电，但高压继电器需闭合，Drive Close 典型工作模式
等级
A B C D
定义描述
表示电池包在测试中及测试后所有功能都正常（常见） 表示电池包在测试中某些指标超出正常范围，但在测试结束后能自动恢复正 常 表示电池包在测试中某些功能失效，但在测试结束后能自动恢复正常（常见）
表示电池包在测试中某些功能失效，但在测试结束后经重置能恢复正常
E
表示电池包在测试中某些功能失效，且在测试结束后通过维修才能恢复正常
•功能状态: 9V ≤ V ≤ 16V 功能A， 0V ≤ V < 9V 功能C
•仪器: 可编程电源，示波器
UBmax=16V UBmin=9V tr : ≤ 0.5s
电压变化速率：0.5V/min
最小电压：0V, 0V保持至少1分钟
UBmax=16V UBmin=9V tr : ≤ 0.5s
电压变化速率：0.5V/min

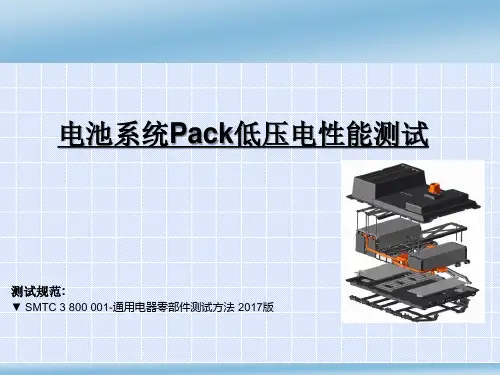

电池系统Pack低压电性能测试
测试规范:
▼ SMTC 3 800 001-通用电器零部件测试方法 2017版
所有EV及PHEV项目电池包的低压电性能验证测试
参数
测试环境 相对湿度 测试温度 环境箱测试相对湿度 电压 电流 电阻
时间
频率
误差
(+23 ± 5)℃ (45 - 75)% RH Spec. ± 2 ℃ Spec. ± 5% RH Spec. ± 1.5 % Spec. ± 1 % Spec. ± 2 %

集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。

电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件，优化芯片设计和制造过程。

本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。

一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备，对芯片进行各项电性能指标的测试。

通常，芯片的接口与测试仪器相连接，测试仪器通过向芯片施加电压、电流等信号，测量芯片的电压、电流等响应信号。

通过对这些响应信号的分析，可以得到芯片的电参数信息。

二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。

其中包括：(1) 静态电压测量：测量芯片的电源电压、管脚电压等；(2) 静态电流测量：测量芯片的静态工作电流；(3) 动态电流测量：测量芯片在不同工作状态下的动态电流变化。

2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能，用于评估芯片的信号处理能力和频率响应特性。

其中包括：(1) 频率特性测试：测量芯片在不同频率下的增益、相位等指标；(2) 时域响应测试：测量芯片对快速变化信号的响应能力；(3) 噪声测试：测量芯片在不同频率范围内的噪声水平。

3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化，以确定芯片的工作温度范围和温度稳定性。

其中包括：(1) 温度漂移测试：测量芯片在不同温度下的电性能漂移；(2) 温度稳定性测试：测量芯片在恒定温度条件下的电性能稳定性。

4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗，用于评估芯片的能耗性能和电池寿命。

其中包括：(1) 静态功耗测试：测量芯片在待机模式下的功耗消耗；(2) 动态功耗测试：测量芯片在不同工作负载下的功耗消耗。

三、常见的电参数测试指标1. 电源电压：芯片的工作电压范围和电压稳定性；2. 静态电流：芯片的工作电流和功耗；3. 输出电压范围和电流驱动能力；4. 时钟频率和时钟精度；5. 噪声水平和信噪比；6. 时延、上升时间和下降时间。

固态电池的电化学性能测试方法研究随着能源需求的不断增长和环境保护意识的提高，固态电池作为下一代高能量密度储能设备备受关注。

固态电池具有高安全性、高能量密度、长循环寿命等优点，被认为是取代传统液态电池的理想选择。

然而，是促进其商业化应用的关键，也是当前研究的热点之一。

固态电池的电化学性能测试方法研究涉及到多个方面，其中包括材料的合成与制备、电极结构的设计与优化、电解质的选择与改性、电池组装与测试等内容。

在进行电化学性能测试方法研究时，首先需要确定测试的目的和指标，如容量、循环寿命、充放电速率等参数。

然后选择合适的测试设备和方法进行实验，包括循环伏安法、恒流充放电法、交流阻抗谱法等。

在固态电池的电化学性能测试方法研究中，材料的合成与制备是至关重要的。

优质的电极材料和电解质是保证固态电池性能的基础。

通过不同的合成方法和工艺参数，可以调控材料的结构和性能，提高固态电池的电化学性能。

此外，电极结构的设计与优化也是影响固态电池性能的重要因素。

通过优化电极的孔隙结构、表面性质和导电性能，可以提高电极的比表面积和离子传输速率，从而提高固态电池的性能。

在固态电池的电化学性能测试方法研究中，电解质的选择和改性也是至关重要的。

电解质在固态电池中扮演着传输离子的关键角色，影响着电池的循环寿命和安全性能。

通过选择合适的电解质体系和改性方法，可以提高电解质的离子传输速率和稳定性，从而提高固态电池的性能。

另外，电池组装与测试也是固态电池电化学性能测试方法研究中不可或缺的环节。

合理的电池组装工艺和测试方法可以减少电池的内部阻抗，提高电池的充放电效率和循环寿命。

在固态电池的电化学性能测试方法研究中，需要综合考虑上述多个因素，进行系统的研究和优化。

只有全面了解固态电池的电化学性能测试方法，才能更好地评估电池性能，指导电池的设计与制备。

固态电池的电化学性能测试方法研究具有重要的科学研究和工程应用价值，对促进固态电池的商业化应用具有重要意义。

半导体芯片常用试验项目半导体芯片是现代电子器件中的重要组成部分，用于控制和处理电流、电压等信号。

为了确保半导体芯片的性能和可靠性，常常需要进行各种试验项目来验证其工作状态和质量。

本文将介绍一些常见的半导体芯片试验项目。

一、电性能测试电性能测试是对半导体芯片的电气特性进行检测和评估的重要手段。

其中包括以下几个方面的测试项目：1. 静态电流测试：通过测量芯片的静态电流，了解芯片的功耗和电流泄漏情况。

2. 导通电阻测试：通过测量芯片内部导通电阻的大小，来评估芯片的导通性能。

3. 高电压测试：将高电压施加在芯片上，测试芯片对高电压的耐受能力。

4. 低电压测试：将低电压施加在芯片上，测试芯片对低电压的工作能力。

5. 高温测试：将芯片置于高温环境中，测试芯片在高温下的工作性能和可靠性。

二、功能测试功能测试是对半导体芯片的各种功能进行验证的试验项目。

其中包括以下几个方面的测试项目：1. 时钟频率测试：测试芯片工作时的时钟频率，以验证芯片的工作速度和稳定性。

2. 存储器测试：对芯片中的存储器进行读写操作，验证存储器的可靠性和数据保存能力。

3. 输入输出测试：测试芯片的输入输出接口，验证芯片与外部设备的通信功能。

4. 逻辑功能测试：通过输入不同的逻辑信号，测试芯片的逻辑电路功能是否正常。

三、可靠性测试可靠性测试是对半导体芯片在长时间使用和各种应力环境下的表现进行评估的试验项目。

其中包括以下几个方面的测试项目：1. 温度循环测试：将芯片在不同温度下进行循环加热和冷却，以模拟芯片在实际使用中的温度变化，测试芯片的可靠性。

2. 湿度测试：将芯片置于高湿度环境中，测试芯片的防潮性能和稳定性。

3. 震动测试：将芯片进行震动，测试芯片在振动环境下的可靠性和抗震性能。

4. 电磁干扰测试：将芯片置于电磁场中，测试芯片对电磁干扰的抗干扰能力。

四、封装测试封装测试是对半导体芯片封装之后的性能进行检验的试验项目。

其中包括以下几个方面的测试项目：1. 封装后电性能测试：测试封装之后芯片的电气性能，包括电流、电压等。
