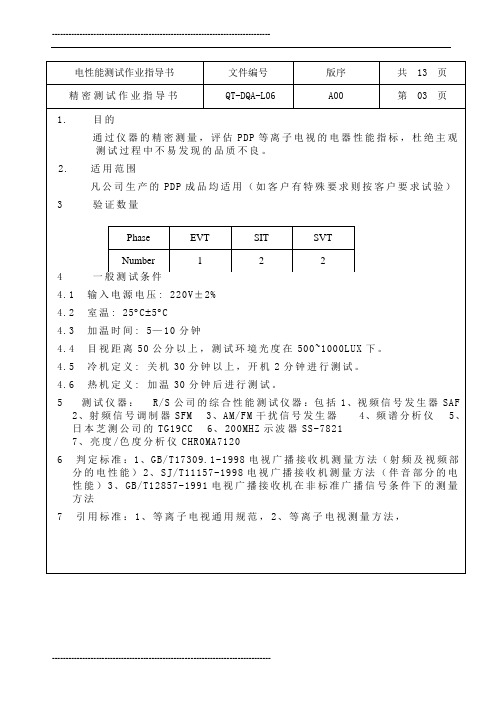

产品质量检测中的电气性能测试方法产品质量检测是企业保障产品符合质量标准的重要环节。
在产品质量检测中,电气性能测试方法是不可或缺的一部分。
电气性能测试方法可以验证产品的安全性、可靠性和性能稳定性,有助于确保产品在使用过程中不会出现安全隐患和故障,提升产品竞争力。
一、常见的电气性能测试项目在产品质量检测中,常见的电气性能测试项目包括电压测试、电流测试、电阻测试、电容测试等。
这些测试项目可以全面地评估产品的电器性能和工作状态,从而确定产品是否满足相关的技术要求和质量标准。
1. 电压测试电压测试是检测产品工作电压是否在规定范围内的重要测试项目。
通过测量产品工作电压,可以确保产品在正常使用情况下的稳定性和可靠性。
同时,电压测试还可以评估产品对电源波动的适应能力,以及其是否存在过载保护和过压保护等功能。
2. 电流测试电流测试是评估产品电能利用率和电子元件工作状态的重要测试项目。
通过测量产品电流,可以确定产品是否能够在规定工作电流下正常工作,并检测产品是否具有过流保护和短路保护等功能。
此外,电流测试还有助于评估产品的能耗情况,对节能减排具有重要意义。
3. 电阻测试电阻测试是测量产品电路中电阻值的测试项目。
电阻是电子电路中常见的基本元件,其值的大小直接影响到产品的性能和工作状况。
通过电阻测试,可以确定产品电路的连通性和稳定性,从而提前发现电路中的可能故障,避免出现产品损坏或无法正常工作的情况。
4. 电容测试电容测试是测量产品电容值的测试项目。
电容是电子电路中常见的储能元件,其值的大小直接影响到电路的响应速度和运行稳定性。
通过电容测试,可以评估产品电容元件的质量和性能,判断产品是否能够满足规定的频率响应要求以及在高频率工作时是否出现能量损耗等问题。
二、电气性能测试方法为了保证电气性能测试的准确性和可靠性,产品质量检测中通常采用多种测试方法。
其中,常见的电气性能测试方法包括直流电性能测试、交流电性能测试、冲击电性能测试等。
电性能测试报告模板1. 测试概述这一部分主要介绍测试的目的、范围以及相关的测试设备和测试方法。
1.1 测试目的电性能测试主要是为了检验产品在正常工作条件下的电气特性,包括但不限于以下几项内容:•静态电流和电压•动态电压和电流响应时间•工作温度下的电性能•噪声和EMI等电磁环境的影响通过电性能测试,可以评估产品的电性能是否满足设计要求,为进一步优化产品提供参考数据。
1.2 测试范围本次测试主要涉及以下方面:•电流测量•电压测量•电阻测量•电容测量•电感测量•噪声和EMI测试1.3 测试设备和测试方法测试设备主要包括:•数字万用表•示波器•信号源•噪声仪测试方法主要包括:•直流电流和电压测量:使用数字万用表进行测量•交流电压和电流测量:使用示波器进行测量•噪声测试:使用噪声仪进行测量2. 测试对象这一部分主要介绍被测试的产品名称、型号和规格参数。
2.1 产品名称测试的产品名称为XXX.2.2 型号和规格参数产品型号为XXX,主要规格参数如下:参数值电压5V电流500mA功耗 2.5W工作温度-20℃~75℃3. 测试数据及分析这一部分主要介绍测试结果以及相关的数据分析和评估。
3.1 静态电流和电压测试在5V输入电压下,产品的静态电流为200mA,电压为4.8V。
在不同压力下,产品的静态电流和电压变化如下:输入电压电流电压4V 150mA 3.7V5V 200mA 4.8V6V 250mA 5.9V3.2 动态电压和电流响应时间测试在给定的输入电压下,产品的响应时间如下:输入电压响应时间5V 5ms3.3 工作温度下的电性能测试在工作温度为-20℃和75℃的条件下,产品的电性能如下:工作温度电流电压-20℃180mA 4.5V75℃220mA 5.2V3.4 噪声和EMI测试在给定的信号源条件下,产品的噪声和EMI测试结果如下:测试项结果噪声80dBEMI 符合XXX标准4. 结论和建议通过以上测试数据和分析,可以得出以下结论和建议:•产品在静态电流和电压方面表现良好;•产品在动态响应时间方面表现较优;•产品在不同温度条件下电性能稳定;•产品在噪声和EMI方面符合相关标准。
电池性能测试报告(一)引言概述:本文是针对某电池的性能进行测试并撰写的报告。
通过对电池的容量、循环寿命、内阻、放电特性等进行测试分析,旨在全面评估电池的性能和可靠性,并提供相关数据和结论,以供用户参考。
本报告分为五个大点,分别是:容量测试、循环寿命测试、内阻测试、放电特性测试和总结。
一、容量测试:1. 选取适当的充电和放电条件进行测试;2. 测试电池在不同负载情况下的容量表现;3. 记录每次测试的有效容量数据;4. 绘制容量-循环次数曲线,分析容量衰减规律;5. 对比不同充放电条件下的容量差异,评估电池的性能。
二、循环寿命测试:1. 设定循环条件进行长期测试;2. 记录电池在不同循环次数下的容量衰减;3. 分析循环过程中电池的容量保持能力;4. 绘制循环次数-容量衰减曲线,评估电池的循环寿命;5. 提出电池寿命延长的建议和改进方案。
三、内阻测试:1. 选择适当的测试方法和频率进行内阻测试;2. 测试不同温度和SOC条件下的电池内阻;3. 分析内阻与容量、循环次数的关系;4. 评估电池内阻对性能的影响;5. 探讨降低电池内阻的方法和措施。
四、放电特性测试:1. 设计合适的放电条件进行测试;2. 记录电池在不同负载时的放电性能;3. 比较电池在不同温度和SOC下的放电表现;4. 分析电池放电过程中的升压过程和能量损耗;5. 评估电池在不同负载和使用环境下的放电特性。
总结:通过多个方面的测试结果分析,可以得出关于该电池性能的结论。
该电池在容量、循环寿命、内阻、放电特性等方面表现良好,并具备一定的可靠性和稳定性。
在实际应用中,用户可以根据自身需求选择适合的充放电条件和使用环境,进一步提高电池的使用效果和寿命。
此外,为了满足更高的性能和可靠性要求,可考虑改进电池的结构设计和材料选择等方面。
材料的电学性能测试,实验报告实验报告:材料的电学性能测试一、引言材料的电学性能是决定其在不同应用中的关键因素。
本实验报告主要介绍几种基本的电学性能测试方法,包括电阻率测试、绝缘电阻测试和介电常数测试,并通过具体实验示例对这些方法进行详细阐述。
二、实验材料与方法1.电阻率测试电阻率是衡量材料导电性能的参数,可通过四探针法进行测量。
四探针法的基本原理是:当四个探针在材料上施加一定的电流时,通过测量两对探针之间的电压降,可以计算出材料的电阻率。
2.绝缘电阻测试绝缘电阻是衡量材料绝缘性能的重要参数,可采用直流电压源和电流表进行测量。
基本原理是:在材料两端施加一定的直流电压,然后测量流过材料的电流大小,通过计算可得材料的绝缘电阻值。
3.介电常数测试介电常数是衡量材料介电性能的参数,可采用LCR数字电桥进行测量。
LCR数字电桥具有测量精度高、读数稳定等优点。
基本原理是:在材料上施加一定频率的交流电压,测量通过材料的电流及相位差,通过计算可得材料的介电常数值。
三、实验结果与分析1.电阻率测试结果与分析在本次实验中,我们选取了铜、镍和铝三种材料进行电阻率测试。
实验结果表明,铜的电阻率最低,具有良好的导电性能;而铝和镍的电阻率较高,相对而言导电性能较弱。
2.绝缘电阻测试结果与分析在本次实验中,我们选取了聚乙烯、聚氯乙烯和橡胶三种材料进行绝缘电阻测试。
实验结果表明,橡胶的绝缘电阻最高,具有最好的绝缘性能;而聚乙烯和聚氯乙烯的绝缘电阻相对较低,相对而言绝缘性能较弱。
3.介电常数测试结果与分析在本次实验中,我们选取了聚酰亚胺、聚碳酸酯和聚酯三种材料进行介电常数测试。
实验结果表明,聚酰亚胺的介电常数最高,具有较好的介电性能;而聚酯的介电常数相对较低,相对而言介电性能较弱。
四、结论本次实验通过电阻率测试、绝缘电阻测试和介电常数测试三种方法对不同材料的电学性能进行了评估。
实验结果表明:在导电性能方面,铜具有最好的导电性能,而铝和镍相对较弱;在绝缘性能方面,橡胶具有最好的绝缘性能,而聚乙烯和聚氯乙烯相对较弱;在介电性能方面,聚酰亚胺具有较好的介电性能,而聚酯相对较弱。
动力电池常规电性能测试1.最大可用容量测试该测试的主要目的是通过对动力电池充放电以标定其当前条件下的最大可用容量。
随着动力电池的老化,其容量会不断衰减。
测试不同循环次数和温度条件下的最大可用容量对动力电池SOC和SOH的估计算法开发与评价具有重要的支撑作用。
基于《电动汽车用电池管理系统技术条件》的要求,需要连续三次测量动力电池的最大放电容量。
测试方法为将动力电池在标准电流下用恒流恒压(Constant Current Constant Voltage,CCCV)方式充满电。
CCCV充电示意图如图2-11所示。
静置一段时间后再以恒流放电至下截止电压,连续测试三次。
若这三次测试的放电容量与三次测试结果均值的偏差在2%以内,则本次的最大可用容量测试结果有效,满足可用容量测试的确认条件,并取这三次测试结果的平均值作为动力电池的最大可用容量C m a x;否则需要继续测试,直至连续三次的放电容量满足可用容量的确认条件。
一般取恒流段充放电倍率为0.3C。
图2-11 CCCV充电示意图(充电电流为正)a)电流曲线b)电压曲线某2.4A·h三元材料动力电池的容量测试电流和电压曲线(三次测试)如图2-12所示,如无特殊说明,本书皆以放电电流为正,充电电流为负。
图2-12 某2.4A·h三元材料动力电池的容量测试电流和电压曲线a)电流曲线b)电压曲线2.开路电压测试该测试的目的是建立动力电池OCV与SOC、可用容量的关系表。
每种电池体系都有自己特定的OCV曲线,同一温度下该曲线与SOC存在固定的关系。
同时OCV也会受到老化的影响,进而可用于诊断动力电池的SOH。
OCV分为充电OCV和放电OCV两组值,其中充电状态下动力电池开路电压测试方法如下:①动力电池以标准电流放电至截止电压,静置5h,测试其端电压值,该值视为SOC=0%时的开路电压值。
②在标准电流下以CCCV对动力电池实施充电操作,截止条件是充入容量为5%的最大可用容量或者充电电流下降至充电截止电流,静置5h后测试端电压值。
开关电源电性能测试标准和方法开关电源是一种常用于电子设备中的电源供应器。
为了确保开关电源能够正常稳定地工作,并且符合安全要求,需要进行电性能测试。
下面将介绍开关电源电性能测试的标准和方法。
1.输出电压稳定性测试:输出电压稳定性是指开关电源在负载变化时的输出电压波动情况。
测试时需要将开关电源连接至标准负载,并进行负载变化测试。
测试时间通常为30分钟,记录每分钟的输出电压值。
测试结果应该符合下列标准要求:-输出电压小于等于额定值的2%;-输出电压波动小于等于额定值的1%。
2.输出电流稳定性测试:输出电流稳定性是指开关电源在负载变化时的输出电流波动情况。
测试方法与输出电压稳定性测试类似,将开关电源连接至标准负载,并进行负载变化测试。
测试时间通常为30分钟,记录每分钟的输出电流值。
测试结果应该符合下列标准要求:-输出电流小于等于额定值的2%;-输出电流波动小于等于额定值的1%。
3.输入电流波动测试:输入电流波动是指开关电源在输入电压变化时的电流波动情况。
测试时需要将开关电源连接至标准负载,并进行输入电压变化测试。
测试方法为在额定电压下,逐渐增加或减小输入电压,测试过程中记录每个输入电压下的输入电流值。
测试结果应该符合下列标准要求:-输入电流小于等于额定值的2%;-输入电流波动小于等于额定值的1%。
4.效率测试:效率是指输出功率与输入功率的比值。
测试时需要测量开关电源的输入功率和输出功率,计算出效率值。
测试条件包括额定负载、满载和轻载三种情况。
测试结果应该符合下列标准要求:-额定负载情况下,效率应大于等于额定值的80%;-满载情况下,效率应大于等于额定值的85%;-轻载情况下,效率应大于等于额定值的70%。
5.过电流保护测试:过电流保护是指在负载过大时,开关电源能够及时切断输出电流以保护负载和电源自身。
测试时需要将开关电源连接至过负载情况,记录开关电源的响应时间。
测试结果应该符合下列标准要求:-响应时间应小于等于额定值的10毫秒。
太阳能光伏电池组件性能测试及相关参数分析近年来,光伏电池组件技术在全球迅速发展,太阳能光伏电池组件的市场需求也逐步增加。
然而,光伏电池组件的性能在实际使用中是非常重要的,因此需要进行科学的测试和分析来评估其性能和可靠性。
一、太阳能光伏电池组件性能测试1.电性能测试太阳能光伏电池组件的电性能测试是评估其性能的关键。
其主要测试项目包括:(1)标称最大功率点(Maximum Power Point,MPP)太阳能光伏电池组件的MPP是其工作点,即在该点时,其输出功率为最大。
测定MPP是光伏电池组件电性能测试中最重要的部分。
(2)开路电压(Open Circuit Voltage,OCV)在没有任何负载情况下,太阳能光伏电池组件的输出电压即为OCV。
(3)短路电流(Short Circuit Current,SCC)在电路中设有负载短接,电流即为SCC。
(4)填充因子(Fill Factor,FF)填充因子是指组件输出电流与电压的乘积与最大功率点处的乘积之比。
2.光电性能测试太阳能光伏电池组件的光电性能测试主要是测量其在不同光强下的输出电流和电压。
其主要测试项目包括:(1)光伏转换效率(Photovoltaic Conversion Efficiency,PCE)光伏转换效率是太阳能光伏电池组件的性能指标之一,其公式为PCE=(输出功率/入射光的总辐照度)×100%。
(2)光伏响应谱(Responsivity Spectrum,RS)光伏响应谱是指在不同波长下光伏电池组件的输出电流的比值。
通过光伏响应谱的测量,可以评估光伏电池组件在不同波长下的响应情况。
3.热性能测试太阳能光伏电池组件的热性能也是非常重要的。
其主要测试项目包括:(1)零点漂移(Zero Drift)零点漂移是指在不同温度下,光伏电池组件的输出电流的偏移。
通过测试零点漂移,可以评估光伏电池组件在不同温度下的输出电流的稳定性。
(2)温度系数(Temperature Coefficient)温度系数是指在不同温度下光伏电池组件的输出功率和电流的变化。
第I章: 电性能测试测试1: 循环寿命测试1.1. 目的评估电芯或电池循环寿命性能。
1.2. 步骤1.2.1 休眠5分钟;1.2.2 以1.0C电流恒流充电至4.2V,然后恒压充电至电流下降至0.05C,充电停止;1.2.3 休眠5分钟;1.2.4 然后以1.0C电流恒流放电至3.0V;1.2.5 重复上述步骤1.2.1~1.2.4;1.2.6 当放电容量连续2次低于初始放电容量的80%时,测试即可停止。
1.3. 仪器1.4. 判定标准电芯或电池循环次数不少于300次。
1.5. 备注无。
测试2: 容量比率测试2.1. 目的评估电芯或电池在不同放电电流时的放电性能。
2.2. 步骤2.2.1 以0.5C电流放电至3.0V,然后休眠10分钟;2.2.2 以0.5C电流满充,然后休眠5分钟;2.2.3 以0.2C电流放电至3.0V并计算放电容量,然后休眠10分钟;2.2.4 以0.5C电流满充,然后休眠5分钟;2.2.5 以0.5C电流放电至3.0V并计算放电容量,然后休眠10分钟;2.2.6 以0.5C电流满充,然后休眠5分钟;2.2.7 以1.0C电流放电至3.0V并计算放电容量,然后休眠10分钟;2.2.8 以0.5C电流满充,然后休眠5分钟;2.2.9 以2.0C电流放电至3.0V并计算放电容量。
2.2.10 每次满充方式如此:以0.5C恒流充电至4.2V,再4.2V恒压至电流下降为0.05C截止。
2.2.11 容量比率计算如下:2.3. 仪器2.4. 判定标准本测试仅供参考。
2.5. 备注无。
Test 3: GSM 放电测试3.1. 目的模拟电芯或电池按GSM 方式放电。
3.2. 步骤3.2.1 以1.0C电流恒流充电至4.2V,然后恒压充电至电流降至0.05C,充电停止;3.2.2 GSM放电:电芯或电池按照下述模式脉冲放电至3.0V。
Imax电流Imint1 t2 时间GSM 放电电流电流脉冲参数3.3. 仪器3.4. 判定标准本测试供参考。
开关电源电气性能测试标准和方法I.测试标准一.电性能标准1.输入电压100-240V AC2.输入频率47-63Hz3.总谐波失真小于20%4.功率因数大于90%5.效率大于90%6.电压调整率小于2%7.负载调整率小于2%二.耐用性标准1.开路保护2.短路保护3.过功率保护4.抗雷击大于4KV5.环境温度—40℃~70℃6.电源电压开关次数大约于1000次7.寿命大于50000Hr三.防护等级标准1.IP67:II.测试方法一. 电性能测试方法1.设备:数字电参数测量仪,万用表,调压器,可调负载。
2.测试方法:电源接标称功率的80%—90%的负载。
串于数字电参数测量仪后,开灯测量。
调压器先将电源电压调至AC100V,60Hz。
测量开关电源的输出电压并记录。
再将电源调至AC240V,50Hz。
测量开关电源的输出电压并记录。
计算出输出电压相对变化量。
输入电压标称值220V AC,50Hz时,可调负载在标称值的10%—100%范围变化,测量开关电源的输出电压并记录。
计算出输出电压相对变化量。
二耐用性测试方法:1.设备:雷击测试仪,万用表, 可调负载,恒温箱,计数器,时钟,老化台。
2.开路保护:电源输出端不接入负载,接通额定电压并持续1Hr后,再接入标称负载,电源应能正常工作.3.短路保护:电源输出端正负极直接短路,接通额定电压并持续1Hr后,再断开正负极短路装置,接入标称负载,电源应能正常工作。
4.过功率保护:当输出端接入超出标称值负载时,电源应自动降低功率输出.5.抗雷击保护:雷击测试仪6.环境温度测试:恒温箱温度调至60℃,开关电源置于恒温箱内,外接正常负载。
开灯并持续1Hr。
然后将开关电源移至—25℃的恒温箱内,开灯并持续1Hr。
如此循环5次。
7.电源电压开关测试:在额定电源电压下,电源开启和关闭各30s。
无负载情况下循环200次。
最大负载情况下循环800次。
8.寿命测试:路灯置于老化台上,持续工作。
电池性能测试与参数分析随着社会的发展和科技的进步,电池作为储存能量的重要设备,在各个领域发挥着重要的作用。
为了更好地了解电池的性能和参数,进行电池性能测试与参数分析是非常必要的。
本文将介绍电池性能测试与参数分析的方法和重要性。
电池性能测试是通过对电池进行一系列实验和测试,获取电池的性能数据。
通过这些数据,我们可以评估电池的容量、电压、电阻等参数,并分析电池在不同工作条件下的性能变化。
这些数据对于开发新型电池材料、改进电池设计和选择合适的电池应用场合都有重要的参考价值。
常见的电池性能测试包括容量测试、循环寿命测试和自放电测试。
容量测试用于确定电池的能量储存能力,主要通过充放电过程测量电池放电时长和电压变化,从而得到电池的容量。
循环寿命测试用于评估电池在多次循环充放电过程中的性能变化,可以帮助我们了解电池在长期使用条件下的可靠性和稳定性。
自放电测试用于测量电池在未使用时的能量损失速率,可帮助我们了解电池储存能力以及长期备用时的性能变化情况。
在进行电池性能测试时,我们需要选择合适的测试设备和方法。
电池测试设备包括电流电压源、万用表、温度传感器等。
同时,为了保证测试精度和可靠性,我们还需要严格控制测试环境的温度、湿度和电磁干扰等因素。
常用的电池性能测试方法包括恒流放电法、动态电阻法和交流阻抗法等。
除了电池性能测试,电池参数分析也是非常重要的。
电池参数包括电池的内阻、电容、电导率等。
通过分析这些参数,我们可以了解电池的工作特性,判断电池的状态和健康程度,并根据需要进行电池的维护、更换或优化。
为了进行电池参数分析,我们可以采用各种测试方法,如恒流放电法、交流阻抗谱法和电化学阻抗谱法等。
这些方法可以通过测量电压、电流和时间等数据来分析电池的参数。
电池参数分析还可以结合模型和算法进行,以提高分析的准确性和可靠性。
电池性能测试和参数分析对于电池的研究和应用有着重要的意义。
对于电池制造商和供应商来说,通过充分了解电池的性能和参数,可以更好地控制电池的制造质量和提升产品竞争力。
芯片的测试原理
芯片的测试原理是基于对芯片的电性能、功耗、温度和容忍度等参数的评估。
具体而言,芯片测试主要包括以下几个方面:
1. 电性能测试:芯片的电性能测试是验证芯片工作时的电压和电流特性。
常见的测试方法包括输入输出特性测试、直流电压测试、交流电压测试等,用于评估芯片的稳定性和可靠性。
2. 功耗测试:芯片的功耗测试是为了评估芯片在不同工作条件下的能耗情况。
通常使用功耗测量仪对芯片进行测试,记录芯片在不同负载和频率下的功耗数据,并通过分析数据来优化芯片的功耗性能。
3. 温度测试:芯片的温度测试是为了评估芯片在工作过程中的温度变化情况。
常见的测试方法包括使用温度计或热像仪对芯片进行测量,以获取芯片的温度分布图,从而了解芯片的散热效果和热点分布。
4. 容忍度测试:容忍度测试是为了评估芯片在不同外界条件下的容忍程度,比如电压波动、电磁干扰等。
通过模拟外界条件的变化,对芯片进行测试,并分析芯片在不同条件下的响应和产生的误差,以提高芯片的抗干扰能力和可靠性。
综上所述,芯片的测试原理主要是通过对芯片的电性能、功耗、温度和容忍度等参数的评估,来验证芯片的稳定性和可靠性,以及对其进行优化和改进。
电性能测试报告范文1.引言电能是衡量设备性能的重要指标之一、本报告将对一种电子设备进行电性能测试,并分析测试结果,为后续性能优化提供参考。
2.测试目标本次测试的目标是评估设备在不同电能输入条件下的性能表现。
具体包括电能输入对设备功耗、效率和稳定性的影响。
3.测试方法本测试使用标准测试设备进行测试,其中包括电能源供应器、功率计、示波器等。
测试过程如下:(1)根据设备规格书确定测试电压和电流范围,设置电能源供应器。
(2)将设备连接到电能源供应器,并连接功率计和示波器以监测功耗和波形。
(3)在不同电能输入条件下,记录设备的功耗、效率和波形。
(4)将测试数据分析,并绘制相应的测试报告。
4.测试结果(1)功耗:在测试中,不同输入电能条件下设备的功耗如下表所示:电能输入条件功耗100V2W110V2.5W120V3W130V3.5W(2)效率:设备的效率是根据输入电能和输出能量的比值计算得出的。
在测试中,设备的效率如下表所示:电能输入条件效率100V80%110V82%120V85%130V87%(3)波形:设备的波形在不同电能输入条件下也发生了变化。
在测试中,设备的波形如示波器显示的图像所示。
5.结果分析根据测试结果,我们得出以下结论:(1)设备的功耗随输入电能的增加而增加,符合设备规格书中的要求。
(2)设备的效率在不同输入电能条件下稍有变化,但整体较为稳定,符合设计要求。
(3)设备的波形在不同电能输入条件下有所变化,但变化不大,符合设备规格书中的要求。
综上所述,设备在不同电能输入条件下的性能表现良好。
6.性能优化建议为了进一步优化设备性能,我们提出以下建议:(1)加强设备功耗管理,降低功耗水平,以提高设备的能效。
(2)在不影响设备稳定性和效率的前提下,进一步优化设备的电能输入范围。
(3)定期进行性能监测和测试,及时发现和解决设备性能问题。
7.总结本报告对一种电子设备进行了电性能测试,并对测试结果进行了分析和总结。
