康宁光纤技术指标

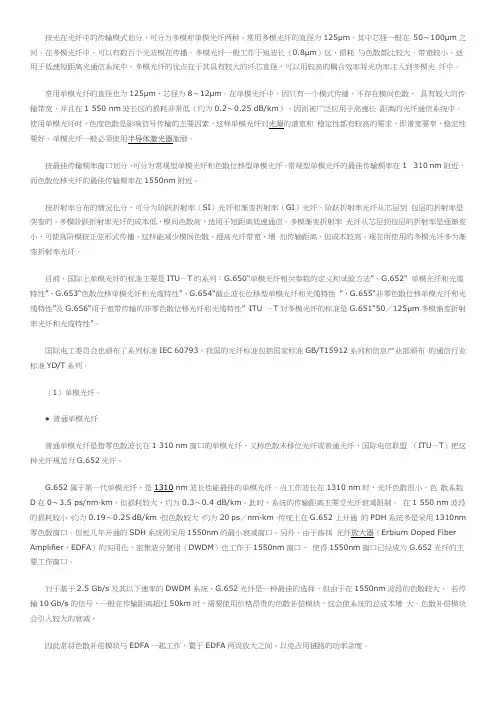

按光在光纤中的传输模式划分，可分为多模和单模光纤两种。

常用多模光纤的直径为125μm，其中芯径一般在50～100μm之间。

在多模光纤中，可以有数百个光波模在传播。

多模光纤一般工作于短波长（0.8μm）区，损耗与色散都比较大，带宽较小，适用于低速短距离光通信系统中。

多模光纤的优点在于其具有较大的纤芯直径，可以用较高的耦合效率将光功率注入到多模光纤中。

常用单模光纤的直径也为125μm，芯径为8～12μm。

在单模光纤中，因只有一个模式传播，不存在模间色散，具有较大的传输带宽，并且在1 550 nm波长区的损耗非常低（约为0.2～0.25 dB/km），因而被广泛应用于高速长距离的光纤通信系统中。

使用单模光纤时，色度色散是影响信号传输的主要因素，这样单模光纤对光源的谱宽和稳定性都有较高的要求，即谱宽要窄，稳定性要好。

单模光纤一般必须使用半导体激光器激励。

按最佳传输频率窗口划分，可分为常规型单模光纤和色散位移型单模光纤。

常规型单模光纤的最佳传输频率在1 310 nm附近，而色散位移光纤的最佳传输频率在1550nm附近。

按折射率分布的情况化分，可分为阶跃折射率（SI）光纤和渐变折射率（GI）光纤。

阶跃折射率光纤从芯层到包层的折射率是突变的。

多模阶跃折射率光纤的成本低，模间色散高，适用于短距离低速通信。

多模渐变折射率光纤从芯层到包层的折射率是逐渐变小，可使高阶模按正弦形式传播，这样能减少模间色散，提高光纤带宽，增加传输距离，但成本较高。

现在所使用的多模光纤多为渐变折射率光纤。

目前，国际上单模光纤的标准主要是ITU－T的系列：G.650“单模光纤相关参数的定义和试验方法”、G.652“ 单模光纤和光缆特性”、G.653“色散位移单模光纤和光缆特性”、G.654“截止波长位移型单模光纤和光缆特性”、G.655“非零色散位移单模光纤和光缆特性”及G.656“用于宽带传输的非零色散位移光纤和光缆特性”。

ITU －T对多模光纤的标准是G.651“50／125μm多模渐变折射率光纤和光缆特性”。

光缆技术指标要求一、相关要求：（一）依据YD/T901-2001、YD/T769-95 及YD/T981-98标准。

1、光缆中光纤的技术指标：（1）模场直径1310nm （8.6－9.5）um±0.7um（2）包层直径：125.0±1um（3）模场同心度误差：1310nm波长≤0.8um（4）包层不圆度 < 2.0%（5）折射率系数1.4675（1310nm）1.4681（1550nm）（6）截止波长λc（在2m 光纤上测试）：1100－1280nmλcc ( 在22m成缆上测试)：< 1260nm（7）光纤衰减常数1310nm 波长：≤0.35dB/Km1550nm 波长：≤0.21dB/Km其中在1288－1339nm波长范围内，任一波长光纤的衰减常数与1310nm波长范围上的衰减常数相比，其差值不大于0.03dB/Km。

另外，在1525－1575nm波长范围内，任一波长上的衰减系数与1550nm波长的衰减系数相比，其差值不大于0.02dB/Km。

（8）衰减不均匀性在光纤后向散射曲线上，任意500m长度上实测衰减值与全长度上平均每500m的衰减值之差的最坏值不大于0.05dB。

（9）色散系数1)零色散波长λ0在1300~1324nm范围之间2)零色散斜率S0max为0.093(ps/nm2.km)3)在1288~1339nm 范围内，最大色散系数幅值≤3.5ps/(nm.km)在1271~1360nm范围内，最大色散系数幅值≤5.3ps/(nm.km)（10）宏弯损耗对单模光纤（B1.1），以半径37.5mm松绕100圈后，其附加衰减<0.05dB/Km。

（11）光纤光缆高低温度衰减特性在-40℃~+60℃时，衰减变化<0.05dB/Km（12）光纤在束管中为全色谱标识，光纤着色采用光固化，可以做到颜色不迁移，用丙酮擦拭试验200次后不褪色。

（13）光缆中任意两根光纤在熔接接头衰减满足以下要求：平均值< 0.02dB最大值<0.03dB3、光缆的环境性能（1）光缆的温度环境试验光缆的高低温特性可通过高低温循环试验来检验，按-40℃~+60℃且保温时间>12h，有两层护套时为24h，循环2个周期，可保持原有光纤特性不变，衰减变化<0.05dB/Km。

数据中心主要产品速查手册数据中心创新质量服务康宁光通信—您身边的数据中心网络专家。

作为数据中心技术和创新的引领者，康宁光通信了解数据中心的特殊需求和挑战。

数据中心主要产品速查手册为您提供数据中心布线解决方案的最新产品信息和相关资源，便于快速查找。

具有较强的竞争优势、较低的总拥有成本，并支持下一代应用的演进路径是如今对数据中心光纤基础设施的基本要求。

康宁能够帮助您。

康宁的解决方案不仅能够实现高密度、低成本的10G 部署，而且可以提供向40G, 100G 乃至400G 最便捷的迁移。

目录传输性能/插入损耗并行光通信系统双芯光通信系统 EDGE8® 解决方案EDGE ™ 解决方案资源和工具了解更多内容，请访问我们的网站/cn/zh/products/communication-networks/applications/data-center.html传输性能/插入损耗*假设连接器损耗预算为1 dB配置基于8芯MTP®或基于12芯MTP的并行光通信解决方案只需按照以下几个简单的步骤4U高达288个MTP端口（基于8芯），2304芯4U高达288个MTP端口（基于12芯），3456芯12, 24, 48, 72, 96和144芯EDGE8 MTP适配器面板配置双芯光通信解决方案只需按照以下几个简单的步骤（方式一）。

高达288个MTP®端口（基于8芯），2304芯；高达1152 LC双工连接个MTP端口（基于12芯），3456芯；高达12, 24, 48, 72, 96和144芯配置双芯光通信解决方案只需按照以下几个简单的步骤（方式二）。

4U高达288个LC双工端口，576芯4U高达288个LC双工端口，576芯12, 24, 48, 72, 96和144芯EDGE8®解决方案EDGE8®配线箱 . . . . . . . . . . . . . . . . . . . . . . . . .10 EDGE8 MTP®主干光缆 . . . . . . . . . . . . . . . . . .11 EDGE8 MTP适配器面板 . . . . . . . . . . . . . . . .12 EDGE8 MTP-LC双工模块 . . . . . . . . . . . . . . .12 EDGE8 MTP-LC分支跳线 . . . . . . . . . . . . . . . .14 EDGE8 MTP PRO跳线 . . . . . . . . . . . . . . . . . .15集成尾套LC双工跳线 . . . . . . . . . . . . . . . . . . .16EDGE8®解决方案可旋转应力释放平台可调节安装支架顶部和底部光缆固定可转换极性集成尾套LC 免工具光缆固定夹理线管理器Overhead Distribution on Cable Trays8芯MTP PRO跳线阶梯型MTP®-LC 分支跳线等长型MTP®-LC 分支跳线 1:1配线标签卡内置防尘盖MTP-LC 模块集成光缆模块内置防尘盖MTP面板基于8芯主干光缆EDGE8解决方案光纤链路EDGE8®配线箱EDGE8®MTP ®主干光缆LSZH ™主干光缆备注：xxx=光缆长度，002-300米，从分支到分支长度以1米递增OFNP主干光缆EDGE8 MTP-LC 双工模块EDGE8® MTP ®适配器面板备注：LC 适配器带内置防尘盖，MTP 连接器不含导向针备注：带可更换极性内置防尘盖EDGE8® MTP ®-LC 双工集成光缆模块备注：xxx=MTP 分支长度，001-025米EDGE8® MTP ®-LC 分支跳线备注：阶梯分支类型详情参考AEN157；xxx=MTP 分支长度，001-006米备注：xxx=MTP 分支长度，001-060米阶梯型分支等长型分支EDGE8® MTP ® PRO 跳线备注：MTP PRO 连接器可现场改变极性和导向针，详情参考AEN151和AEN152集成尾套LC 双工跳线备注：集成尾套LC 双工跳线可现场转换极性，光缆外径2.0 mmEDGE™解决方案EDGE™配线箱 . . . . . . . . . . . . . . . . . . . . . . . . . .19 EDGE MTP®主干光缆 . . . . . . . . . . . . . . . . . . .20 EDGE MTP适配器面板 . . . . . . . . . . . . . . . . . .21 EDGE MTP-LC双工模块 . . . . . . . . . . . . . . . . .21 EDGE MTP-LC分支跳线 . . . . . . . . . . . . . . . . .22 EDGE MTP PRO跳线 . . . . . . . . . . . . . . . . . . .24集成尾套LC双工跳线 . . . . . . . . . . . . . . . . . . .25EDGE ™解决方案可旋转应力释放平台可调节安装支架顶部和底部光缆固定固定托盘可选免工具光缆固定夹理线管理器Overhead Distribution on Cable Trays12芯MTP PRO跳线阶梯型MTP®-LC分支跳线等长型MTP®-LC分支跳线基于12芯主干光缆1:1配线标签卡可转换极性集成尾套LC 内置防尘盖MTP-LC模块MTP 适配器面板EDGE 解决方案光纤链路EDGE™配线箱EDGE ™ MTP ®主干光缆LSZH ™主干光缆备注：xxx=光缆长度，002-300米，从分支到分支长度以1米递增OFNP 主干光缆EDGE ™ MTP ®适配器面板EDGE MTP-LC 双工模块*带可更换极性内置防尘盖备注：LC 适配器带内置防尘盖，MTP连接器含导向针EDGE ™ MTP ®-LC 分支跳线备注：阶梯分支类型详情参考AEN157；xxx=MTP 分支长度，001-006米* 类型4为等长型，分支长度150mmEDGE™ MTP®在并行通信中的应用应用：直连（有源设备之间直接连接）应用：互联（从有源设备连接到配线面板）应用：交叉连接（从配线面板连接到配线面板）备注：MTP/p=MTP/含导向针，MTP/n-p=MTP/不含导向针EDGE ™ MTP ® PRO 跳线备注：MTP PRO 连接器可现场改变极性和导向针，详情参考AEN151和AEN152集成尾套LC 双工跳线备注：集成尾套LC 双工跳线可现场转换极性，光缆外径2.0 mm资源和工具技术文章/白皮书/cn/zh/products/communication-networks/resources/articles.html材料清单生成工具/cn/zh/products/communication-networks/resources/bill-of-materials-tool.html购买渠道/cn/zh/products/communication-networks/how-to-buy.html网络安装合作伙伴/cn/zh/products/communication-networks/loyalty-programs.html电话: +86 21 5450 4888 • 传真: +86 21 5427 7898 • /cn/zh.html。

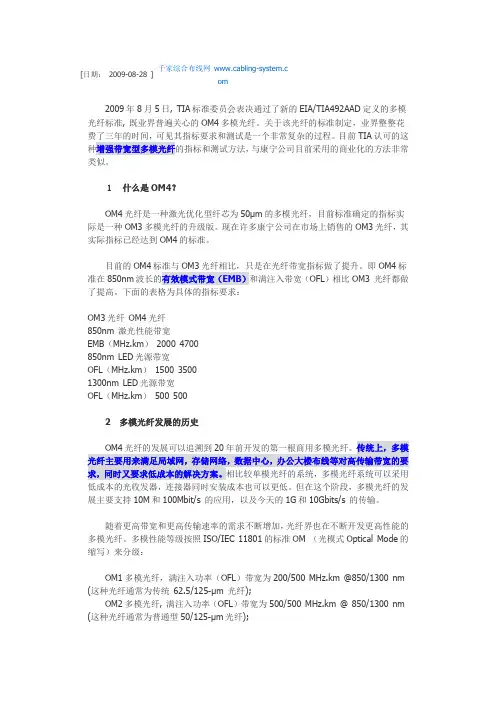

[日期：2009-08-28 ] 千家综合布线网www.cabling-system.com2009年8月5日, TIA标准委员会表决通过了新的EIA/TIA492AAD定义的多模光纤标准, 既业界普遍关心的OM4多模光纤。

关于该光纤的标准制定，业界整整花费了三年的时间，可见其指标要求和测试是一个非常复杂的过程。

目前TIA认可的这种增强带宽型多模光纤的指标和测试方法，与康宁公司目前采用的商业化的方法非常类似。

１什么是OM4？OM4光纤是一种激光优化型纤芯为50μm的多模光纤，目前标准确定的指标实际是一种OM3多模光纤的升级版。

现在许多康宁公司在市场上销售的OM3光纤，其实际指标已经达到OM4的标准。

目前的OM4标准与OM3光纤相比，只是在光纤带宽指标做了提升。

即OM4标准在850nm波长的有效模式带宽（EMB）和满注入带宽（OFL）相比OM3 光纤都做了提高。

下面的表格为具体的指标要求：OM3光纤OM4光纤850nm 激光性能带宽EMB（MHz.km）2000 4700850nm LED光源带宽OFL（MHz.km）1500 35001300nm LED光源带宽OFL（MHz.km）500 5002多模光纤发展的历史OM4光纤的发展可以追溯到20年前开发的第一根商用多模光纤。

传统上，多模光纤主要用来满足局域网，存储网络，数据中心，办公大楼布线等对高传输带宽的要求，同时又要求低成本的解决方案。

相比较单模光纤的系统，多模光纤系统可以采用低成本的光收发器，连接器同时安装成本也可以更低。

但在这个阶段，多模光纤的发展主要支持10M和100Mbit/s 的应用，以及今天的1G和10Gbits/s 的传输。

随着更高带宽和更高传输速率的需求不断增加，光纤界也在不断开发更高性能的多模光纤。

多模性能等级按照ISO/IEC 11801的标准OM （光模式Optical Mode的缩写）来分级：OM1多模光纤，满注入功率（OFL）带宽为200/500 MHz.km @850/1300 nm (这种光纤通常为传统62.5/125-μm 光纤);OM2多模光纤, 满注入功率（OFL）带宽为500/500 MHz.km @ 850/1300 nm (这种光纤通常为普通型50/125-μm光纤);OM3激光优化多模光纤, 有效模式带宽（EMB 激光带宽）为2000 MHz.km ,主要用来传输10 Gbits/sec 速率的信号.现在，随着网络传输的需求发展，要求光纤能支持未来40G和100 Gbits/s的传输。

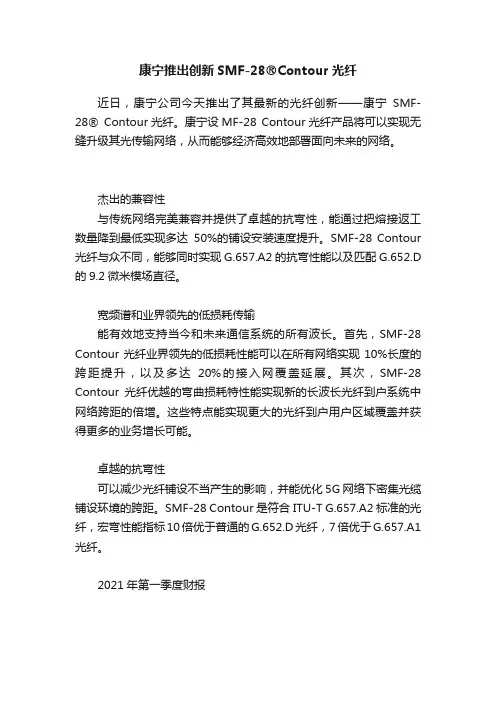

康宁推出创新SMF-28®Contour光纤近日，康宁公司今天推出了其最新的光纤创新——康宁SMF-28® Contour光纤。

康宁设MF-28 Contour光纤产品将可以实现无缝升级其光传输网络，从而能够经济高效地部署面向未来的网络。

杰出的兼容性与传统网络完美兼容并提供了卓越的抗弯性，能通过把熔接返工数量降到最低实现多达50%的铺设安装速度提升。

SMF-28 Contour 光纤与众不同，能够同时实现G.657.A2的抗弯性能以及匹配G.652.D 的9.2微米模场直径。

宽频谱和业界领先的低损耗传输能有效地支持当今和未来通信系统的所有波长。

首先，SMF-28 Contour光纤业界领先的低损耗性能可以在所有网络实现10%长度的跨距提升，以及多达20%的接入网覆盖延展。

其次，SMF-28 Contour光纤优越的弯曲损耗特性能实现新的长波长光纤到户系统中网络跨距的倍增。

这些特点能实现更大的光纤到户用户区域覆盖并获得更多的业务增长可能。

卓越的抗弯性可以减少光纤铺设不当产生的影响，并能优化5G网络下密集光缆铺设环境的跨距。

SMF-28 Contour是符合ITU-T G.657.A2标准的光纤，宏弯性能指标10倍优于普通的G.652.D光纤，7倍优于G.657.A1光纤。

2021年第一季度财报光通信部第一季度的销售额为9.37亿美元，同比增长18%。

得益于数据中心建设、网络扩容和光纤到户项目的加速落成，企业和运营商网络的销售额都有所增加。

董事会主席兼首席执行官魏文德“2021年第一季度的强劲开局再一次证明了康宁已然成为一家更强大、更有韧性的企业。

这些成果让我们对公司的全年增长趋势充满信心。

康宁总能沉着应对并克服那些最严峻的挑战。

我们凭借强大的创新能力，屹立于诸多改变世界的行业趋势的中心。

这样的地位为我们不断引入行业创新，驱动公司长期增长提供了源源动力。

我们将始终致力于运用产品和资源的优势为民众、客户和社区提供一如既往的支持。

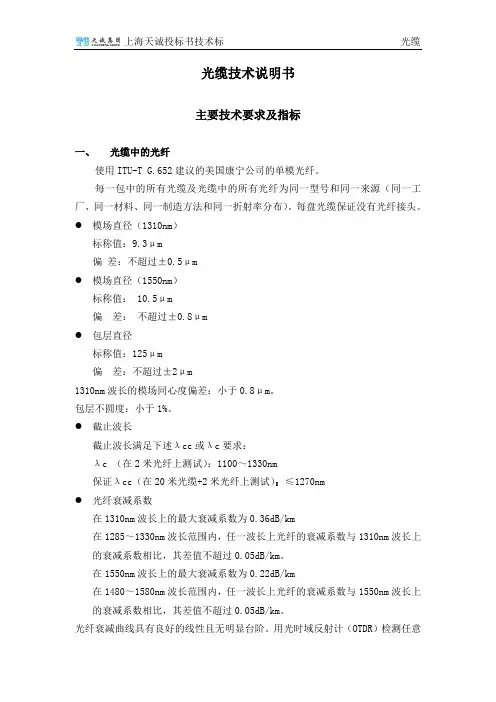

光缆技术说明书主要技术要求及指标一、光缆中的光纤使用ITU-T G.652建议的美国康宁公司的单模光纤。

每一包中的所有光缆及光缆中的所有光纤为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。

每盘光缆保证没有光纤接头。

●模场直径（1310nm）标称值：9.3μm偏差：不超过±0.5μm●模场直径（1550nm）标称值： 10.5μm偏差：不超过±0.8μm●包层直径标称值：125μm偏差：不超过±2μm1310nm波长的模场同心度偏差：小于0.8μm。

包层不圆度：小于1%。

●截止波长截止波长满足下述λcc或λc要求：λc （在2米光纤上测试）：1100～1330nm保证λcc（在20米光缆+2米光纤上测试）：≤1270nm●光纤衰减系数在1310nm波长上的最大衰减系数为0.36dB/km在1285～1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.05dB/km。

在1550nm波长上的最大衰减系数为0.22dB/km在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。

光纤衰减曲线具有良好的线性且无明显台阶。

用光时域反射计（OTDR）检测任意+0.10dB）/2,一光纤时，在1310nm和1550n处500m光纤的衰减值不大于（αmeanαmean是光纤的平均衰减系数。

●光纤在1550nm波长上的弯曲衰减特性以37.5mm的弯曲半径松绕100圈后,衰减增加值小于0.5dB。

●色散零色散波长范围为（1300～1324）nm。

最大零色散点斜率不大于0.093 ps /(nm2.km)。

1288～1339nm范围内色散系数不大于3.5 ps /nm.km。

1271～1360nm范围内色散系数不大于5.3 ps /nm.km。

1550nm波长的色散系数不大于18 ps /nm.km。

康宁LANscape®铜缆布线产品手册大对数铜缆........................................................................................................................................... 2铜缆系列................................................................................................................................................. 3铜缆跳线................................................................................................................................................ 12RJ45模块................................................................................................................................................ 21铜缆配线架........................................................................................................................................... 24信息面板系列 (26)目录康宁公司成立于1851 年，总部位于美国纽约州康宁市，是一家全球性多元化的高科技公司。

光纤的性能指标说明------------------------------------------作者xxxx------------------------------------------日期xxxx光纤的性能指标说明2.1. 衰减系数（Attenuation）衰减系数是指光纤对其中传输的光信号产生的能量（功率）的损失。

单位为：dB/km。

瑞利散射——由于不规则的分子结构本征衰减紫外吸收红外吸收衰减散射损耗——光纤结构不完善引起的光能散射OH－非本征衰减材料吸收损耗金属离子Fe2+，Cu2＋衰减损耗——由外力引起2.2. 色散系数（Dispersion）色散系数是指光源谱宽为1纳米（nm）的输入光，传输1km的距离所引起的脉冲展宽是多少皮秒（PS）。

单位：PS/nm·km。

2.3. 带宽（Bandwidth）带宽是指光纤传输信息容量大小的量度。

单位为：MHz·km。

2.4. 模场直径（Mode Filed Diameter）模场直径（MFD）是指对于高斯模场分布，这个直径等于光场幅值分布的1/e点上的宽度和光功率（强度）分布的1/e2点上的宽度。

单位：μm。

2.5. 数值孔径（NA）数值孔径是指入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。

这个角度就称为光纤的数值孔径。

2.6. 截止波长（Cut-off Wavelength）截止波长是指单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。

即，当高阶模完全截止时的最小波长即为单模光纤的截止波长。

单位：nm。

2.7. 偏振模色散系数（PMD）偏振模色散是指光纤中偏振色散,简称PMD(Polarization Mode Dispersion),起因于实际的光纤中基模含有两个相互垂直的偏振模,沿光纤传播过程中,由于光纤难免受到外部的作用,如温度和压力等因素变化或扰动,使得两模式发生耦合,并且它们的传播速度也不尽相同,从而导致光脉冲展宽,展宽量也不确定,便相当于随机的色散,引起信号失真。

康宁光缆关G625、G655光纤cokning 康宁光缆关G625、G655光纤因地制是一种经济的方案。

特别是宽带PON加上低速率ADSL（G.Lite）是当前最有竞争意义和推广价值的方案。

从窄带向宽带发展，利用已有的铜线双绞线和xDSL技术，采用FTTC/B将光纤引入用户附户，采用FTTC/B将光纤引入用户附近，千兆比以太网也在宽带业务发展的初期，以ATM为基础无源光纤网（ATM－PON）已被证明是可能作为一种宽带接入技术发挥作用。

当前一种经济有效而较成熟的方案。

另外，基于同轴电缆的HFC，另一方决方案，光纤接入（FTTx）以及无线接入（WLL）等。

其中光纤接入是最能适应未来发展的解绞线的xDSL，另一方面还要便于向宽带业务升级。

此现在建设的接入网一方面要满足当前业务的需要，还要求提供高速宽带业务，除了提供窄带话音和低速办公、家庭银行以及交互式图象传输和高清晰度电视等。

因的高速数据、多媒体、VOD、远程医疗诊断、远程教学、居家数据外，逐渐用光纤取代铜线，我国正在庭延伸。

信息时代对电信的要求，我国正在加紧改造和建设接入网，并已投放市场。

是宽带信号传输的瓶颈。

为适应电信发展的需要，都是采用G.655光纤建设骨干网。

我国长飞接入网是信息高速公路的最后一公里。

以铜线组成的接入网3.4 宽带光纤接入网公司和武汉邮科院都研制出了G.655光纤，特别是新兴的以IP业务为主的电信公司，需求导致了新一轮的干线光缆建长所引发的对容量的巨大，全部转向G.655光纤。

与此同时，最适合DWDM前北美新敷设干线光缆已放弃G.652光纤和G.653光纤，还方便了整个频带的色散补偿。

这些新光纤超高速长距离传输。

各种光纤主要特性比较如表1所示。

目（同属G.655光纤）缓解了系统容量增加的限制，可以更有效地克服光纤纤芯有效面积不足内色散都很小，代表了光纤（1530～1565nm）和L波段（1565～1625nm）整个工作范围来的0.1ps/(nm2·km)降到0.045ps/(nm2·km),使得C波段而产生的非线性。

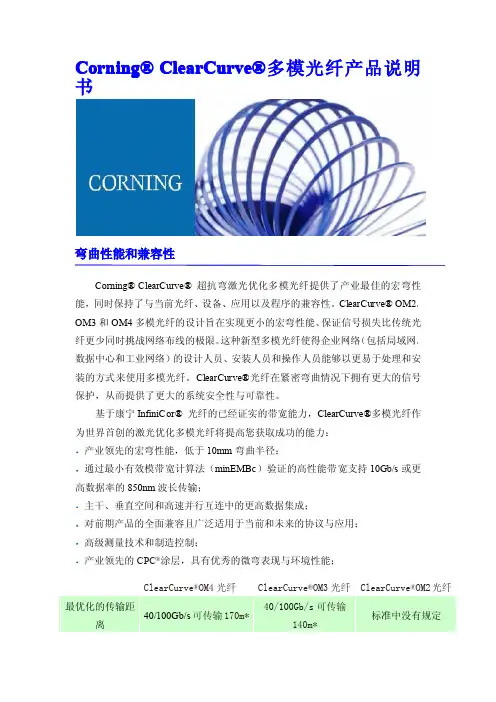

Corning® ClearCurve® Multimode Optical FiberProduct InformationBend Performance and CompatibilityCorning ® ClearCurve ® ultra-bendable laser–optimized™ multimode optical fiber delivers the best macrobending performance in the industry while maintaining compatibility with current optical fibers, equipment, practices and procedures. ClearCurve OM 2, OM 3 and OM 4 multimode fiber is designed to withstand tight bends and challenging cabling routes with substantially less signal loss than conventional multimode fiber. This new multimode optical fiber allows designers, installers and operators of enterprise networks (including local area networks, data centers and industrial networks) to use multimode optical fiber in a package that is easier to handle and install. With greater signal protection when subjected to tight bending, ClearCurve offers greater system security and reliability meaning maximized network up-time and lower associated maintenance costs.Building on the proven bandwidth capability of Corning’s InfiniCor ® fibers, the world’s first laser-optimized™ multimode fibers, ClearCurve multimode fibers increase your capacity to succeed:• Industry leading macrobending performance below 10 mm radius• High performance minEMBc certified bandwidth to support 850 nm transmission at data rates up to 100 Gb/s• Higher data aggregation in the backbone, riser and high-speed parallel interconnects (HSPIs)• Fully backwards-compatible and ideally suited to current and future broad range of laser-based protocols and applications• Superior measurement technology and manufacturing control• Industry-leading CPC ® coatings for superior microbend and environmental performancePI1468 | ISSUED: JANUARY 2011 | SUPERSEDES: DECEMBER 2010 | TL9000/ISO 9001 REGISTEREDClearCurve ® OM 4 fiberClearCurve ® OM 3 fiber ClearCurve ® OM 2 fiber Optimized Data Rate over Distance 40/100 Gb/s over 170 m*10 Gb/s over 550 m 1 Gb/s over 1100 m40/100 Gb/s over 140 m* 10 Gb/s over 300 m 1 Gb/s over 1000 mNot included in the standard 10 Gb/s over 150 m 1 Gb/s over 750 mStandards Compliance ISO/IEC 11801type OM 4 fiber type OM 3 fiber type OM 2 fiber IEC 60793-2-10type A 1a.3 fiber type A 1a.2 fiber type A 1a.1 fiber TIA/EIA 492AAAD 492AAAC-B 492AAAB-A ITUITU G 651.1ITU G 651.1ITU G 651.1* D istances specified in the 40G/100G per IEEE 802.3ba standard are 150m on OM 4 and 100m on OM 3; Corning fibers are manufacturedto tighter dispersion specifications and thereby support the extended distances shown in the table (assuming cable attenuation ≤3.0 dB/km and same 1.0 dB of connector loss for OM 3 that the standard requires for OM 4).The Smart, Reliable, Cost-Effective Network ChoiceNo one can match Corning’s superior measurement technology and manufacturing control of the refractive index profile. Consequently, ClearCurve multimode optical fibers deliver exceptional high bandwidth and superior transmission performance for the most demanding applications, while allowing the use of low-cost, high-speed 850 nm vertical cavity surface-emitting lasers (VCSELs).High Bandwidth Performance You Can Rely OnCorning is a world leader in developing and using the most advanced measurement techniques for laser-optimized multimode fibers. Corning uses direct manufacturing process control and integrated measurement techniques for all ClearCurve fibers to ensure robust performance in laser-based systems.We ensure EMB via calculated effective modal bandwidth (minEMBc) for all our ClearCurve multimode optical fibers. minEMBc is a differential mode delay (DMD) - 100% measured bandwidth method that best predicts multimode performance in high-bandwidth laser-based systems up to and including 100 Gb/s. Corning was the first optical fiber manufacture to provide customers with minEMBc measured bandwidth values for individual laser-optimized multimode fibers.Optical SpecificationsNumerical Aperture 0.200 ± 0.015Mandrel Number of Induced Attenuation (dB)Radius (mm)Turns850 nm 1300 nm 37.5100≤ 0.05≤ 0.15152≤ 0.1≤ 0.37.52≤ 0.2≤ 0.5Macrobend LossWavelength (nm)Maximum Value (dB/km)850≤ 2.31300≤ 0.6No point discontinuity greater than 0.2 dB. Attenuation at 1380 nm doesnot exceed the attenuation at 1300 nm by more than 3.0 dB/km.AttenuationHigh Performance EMB*(MHz.km)Legacy Performance EMB**(MHz.km)Corning Optical Fiber 850 nm only850 nm 1300 nm ClearCurve ® OM 4 fiber 47003500500ClearCurve ® OM 3 fiber 20001500500ClearCurve ® OM 2 fiber950700500*Ensured via minEMBc, per TIA/EIA 455-220A and IEC 60793-1-49, for high performance laser-based systems (up to 100 Gb/s).**OFL BW, per TIA/EIA 455-204 and IEC 60793-1-41, for legacy and LED-based systems (typically up to 100 Mb/s).BandwidthCoating Diameter242 ± 5 μm Coating-Cladding Concentricity< 12 μmCoating GeometryCore Diameter 50.0 ± 2.5 μm Cladding Diameter 125.0 ± 1.0 μm Core-Clad Concentricity ≤ 1.5 μm Cladding Non-Circularity ≤ 1.0%Core Non-Circularity≤ 5%Glass GeometryDimensional SpecificationsEnvironmental TestTest Condition Induced Attenuation 850 nm& 1300 nm (dB/km)Temperature Dependence -60°C to +85°C≤ 0.10Temperature Humidity Cycling -10°C to +85°C and 4% to 98% RH≤ 0.10Water Immersion 23°C ± 2°C ≤ 0.20Heat Aging 85°C ± 2°C ≤ 0.20Damp Heat85°C at 85% RH≤ 0.20Operating Temperature Range: -60°C to + 85°CEnvironmentalMechanical SpecificationsProof TestThe entire fiber length is subjected to a tensile stress ≥ 100 kpsi (0.7 GN/m 2)*.* Higher proof test levels available.LengthFiber lengths available up to 17.6 km/spool.Performance CharacterizationsCharacterized parameters are typical values.System Link Length* OM 2 is not included in the IEEE 802.3ba Standard for 40/100 Gb/s systems.** L ink lengths as characterized in IEEE 802.ae (10 Gigabit Ethernet) and IEEE 802.3ba (40 and 100 GigabitEthernet) for ClearCurve multimode fiber-specific bandwidth metrics and standards compliant components.*** 40 Gb/s and 100 Gb/s link lengths shown for ClearCurve OM 3 and ClearCurve OM 4 fiber systems require cable attenuation ≤ 3.0 dB/km and total connector loss ≤ 1.0 dB.† OM 4 requires 1.0 dB of connector loss.†† OM 3 allows for 1.0 dB of connector loss.10 Gb/s Link Lengths @ 850 nm Based on IEEE 802.3aeA dditional system reach capable with ClearCurve OM 2/OM 3/OM 4 fiber reel-specific bandwidth metric and values as provided by Corning (subject to availability)10 Gb/s link length show for ClearCurve OM 4 fiber require cable attenuation ≤ 3.0dB/km and totalconnector loss ≤ 1.0 dB.#*40/100 Gb/s Link Lengths @ 850 nm Based on IEEE 802.3baA dditional system reach capable with ClearCurve OM 3/OM 4 fiber reel-specific bandwidth metric and values as provided by Corning (subject to availability).#Refractive Index Difference 1%Effective Group Index of Refraction (N eff ) 850 nm: 1.480 1300 nm: 1.479N eff was empirically derived to the third decimal place using a specific commercially available OTDRFatigue Resistance Parameter (n d ) 20Coating Strip ForceDry: 0.6 lbs (2.7N)Wet, 14 days in 23ºC water soak: 0.6 lbs (2.7N)Chromatic DispersionZero Dispersion Wavelength (λ0): 1295 nm ≤ λ0 ≤ 1315 nm Zero Dispersion Slope (S 0): ≤ 0.101 ps/(nm 2·km )Corning Incorporated One Riverfront Plaza Corning, NY 14831 U.S.A.Ph: 607-248-2000Email: cofic@/opticalfiberCorning and ClearCurve are registered trademarks of Corning Incorporated, Corning, NY.© 2011 Corning IncorporatedSpectral Attenuation (Typical Fiber)Wavelength (nm)A t t e n u a t i o n (dB /k m )80010001200140016000.00.51.01.52.02.53.0。

Corning Optical Communications 手册|LAN-2185-A4-ZH|页 1无论您是多租户数据中心服务商/云服务提供商，还是企业客户；康宁了解IT 设施外包所面临的挑战。

使用可以实现下列目的的产品和解决方案不是很棒吗:■快速部署低密度和高密度应用■快速的产品获得性，使您可提供具有竞争力的服务等级协议■安全隔离不同客户的在线回路■最大化的可用密度■高可扩展性平台，可便捷地升级到更高速度的技术和应用本产品概览主要介绍我们针对电信接入间、配线区、笼区或整个机房应用环境所开发的各种解决方案。

您可依靠康宁，缩短交付周期，降低总所有成本，并实现最高灵活性。

电信接入间主配线区(MDA)笼区在多租户数据中心里实现快速连接1 215433电信接入间康宁价值■使用现场端接、熔接或预端接产品实现快速部署■康宁抗弯曲单模光纤符合ITU-T G.657.A1标准，可确保整个链接的信号完整性■配线机柜使用单一长度跳线，简化库存管理■可便捷地对每一个连接端口进行操作维持在线链路完整性主配线区(MDA)康宁价值■ 提供超高密度LC双工和MTP®预端接--节省昂贵的数据中心空间■ 配线机柜使用单一长度跳线，简化库存管理■ 康宁抗弯曲单模光纤符合ITU-T G.657.A1标准，可确保整个链接的信号完整性■ 全面光缆管理，提供便捷的标准和单指操作功能，可即时操作每个连接■ 通用极性预端接产品，无需进行极性管理■ 端口分支能力，可解聚高速端口■ 支持1G到未来400G网速5245141335跳线提供SC、LC和MTP跳线光缆lenum和LSZH™选项1215433笼区康宁价值■超高密度1U 到4U 配线架，可最大化利用机架、笼区或大厅空间■高芯数光缆可使一根预端接光缆最大支持864芯，实现快速部署■等长型和阶梯型分支跳线可实现与有源电子器件的简洁端口映射，同时保持100%光纤利用率■更佳的标签解决方案，可轻松进行端口识别■VFL 兼容的内置防尘盖，实现单手操作，不会丢失，便于维护管理■端口分支能力，可解聚高速端口■支持1G 到未来400G 网速■集成的无源光监控能力■具有快速制造能力并支持定制化产品，实现快速交付、快速部署254双工跳线，可更换极性跳线，可更换极性、导向针2光缆机柜■高达4,320芯LC 双工连接，可支持现场端接、机械连接和熔接■ 高达11,520芯MTP®■所有连接只需一种跳线■可便捷地操作每个链路康宁光通信中国·上海市漕河泾高新科技开发区桂箐路111号立明大厦3楼 (200233)电话：+86 21 5450 4888·传真：+86 21 5427 7898·康宁光通信保有改进、提高和修改康宁光通信产品的功能和规格的权利，恕不另行通知。

PI360Issued: March 2002Supersedes: December 2001ISO9001 RegisteredCorning Multimode Optical FiberCorning®62.5/125 optical fiber is part of Corning’s line of standard multimode fibers. It is a graded-index 62.5/125 µm nominal multimode fiber with a 62.5 µm core diameter and a 125 µm cladding diameter. Corning 62.5/125 fiber offers full com-patibility with legacy systems.VersatilityCorning 62.5/125 fiber is suitable for installation in all premises applications including backbone, riser, and horizontal. T ypical applications are local area and campus-wide networks carrying data, voice, and/or video services using light emitting diodes (LEDs), 850 nm vertical cavity surface emitting lasers (VCSELs), 780 nm CD lasers, and 1300 nm Fabry-Perot lasers. This product is specified by industry standards for fiber-optic network proto-cols, including Ethernet, T oken Ring, fiber distrib-uted data interface (FDDI), asynchronous transfer mode (ATM)and Fibre Channel.CoatingCorning fiber is protected for long-term perfor-mance and reliability by the CPC®coating system. Corning’s enhanced, dual acrylate CPC coatings provide excellent fiber protection and are easy to work with. CPC coatings are designed to be mec-hanically stripped and have a nominal outside diameter of 245 µm. CPC coatings are optimized for use in many single and multi-fiber cable designs including loose tube, ribbon, slotted core and tight buffer cables.Quality, Consistency, ReliabilityCorning62.5/125 fiber offers consistent perform-ance and proven reliability based on 150 years of glassmaking experience and 30 years of fiber manu-facturing. Every meter of fiber is taken though Corning’s rigorous Quality Architecture Program and is produced by state-of-the-art manufacturing. Corning 62.5/125 fiber is backed by Corning’s Center for Fiber T esting, a world leading resource for qualifying new products, system testing and customer support.Corning®62.5/125 Optical Fiber Product InformationEnvironmental T est Induced AttenuationCondition(dB/km)850 nm 1300 nm T emperature Dependence -60°C to +85°C≤0.20≤0.20T emperature - Humidity Cycling-10°C to +85°C and 4% to 98% RH ≤0.20≤0.20Chromatic Dispersion•Zero Dispersion Wavelength (λ0): 1332 nm ≤λ0≤1354 nm •Zero Dispersion Slope (S 0):≤0.097 ps/(nm 2•km)Core Diameter •62.5 ±3.0 µm Numerical Aperture •0.275 ±0.015Environmental SpecificationsCorning leads the industry in standards devel-opment through its cooperative efforts with stand-ards organizations worldwide. These include T elecommunications Industry Association (TIA),the Institute of Electrical and ElectronicsEngineers, Inc. (IEEE), ATM Forum and Fibre Channel.Technical SupportEvery reel of Corning fiber is supported by hun-dreds of technical experts, ready to address any concerns related to optical fiber and its deployment.Corning’s state-of-the-art tracking systems provide answers to specific questions on every reel of fiber produced and purchased.Optical Specifications Attenuation≤3.0/0.7 dB/km @ 850/1300 nm•No point discontinuity greater than 0.2 dB •The attenuation at 1380 nm does not exceed the attenuation at 1300 nm by more than 1.0 dB/km•The induced attenuation caused by wrapping the fiber 100 turns around a 75 mm mandrel shall not exceed 0.5 dB at 850 nm and 1300nm Special attenuation cells available upon request.Operating T emperature Range -60°C to +85°COther bandwidth cells available upon request.For 750 nm ≤λ≤1450 nm,λ= Operating WavelengthBandwidthOrdering InformationT o order Corning®62.5/125 optical fiber, contact your sales representative, or call the Optical Fiber Customer Service Department at 607-248-2000or +44-1244-287-437 in Europe. Please specify the following parameters when ordering.Fiber Type:62.5/125 µm Multimode Fiber Fiber Quantity:kmsProof Test: 100 kpsi (0.7 GN/m22)Other:(Requested ship date, desired attenuation cell, desired bandwidth cell, etc.)Greater China BeijingPhone: (86) 10-6505-5066Fax: (86) 10-6505-5077Hong KongPhone: (852) 2807-2723Fax: (852) 2807-2152ShanghaiPhone: (86) 21-3222-4668Fax: (86) 21-6288-1575TaiwanPhone: (886) 2-2716-0338Fax: (886) 2-2716-0339E-mail: GCCofic@Corning Incorporated/opticalfiber One Riverfront Plaza Corning, NY 14831U.S.A.Phone: 800-525-2524 (U.S. and Canada)607-786-8125 (International)Fax: 800-539-3632 (U.S. and Canada)607-786-8344 (International)Email: cofic@EuropePhone: 00 800 6620 6621 (U.K.*, Ireland, Italy, France, Germany, The Netherlands, Spain and Sweden)+1 607 786 8125 (All other countries)Fax: +1 607 786 8344Asia Pacific AustraliaPhone: 1-800-148-690Fax: 1-800-148-568IndonesiaPhone: 001-803-015-721-1261Fax: 001-803-015-721-1262MalaysiaPhone: 1-800-80-3156Fax: 1-800-80-3155PhilippinesPhone: 1-800-1-116-0338Fax: 1-800-1-116-0339SingaporePhone: 800-1300-955Fax: 800-1300-956ThailandPhone: 001-800-1-3-721-1263Fax: 001-800-1-3-721-1264Latin America BrazilPhone: 000817-762-4732Fax: 000817-762-4996MexicoPhone: 001-800-235-1719Fax: 001-800-339-1472VenezuelaPhone: 800-1-4418Fax: 800-1-4419Corning is a registered trademark of Corning Incorporated, Corning, N.Y.Any warranty of any nature relating to any Corning optical fiber is only contained in the written agreement between Corning Incorporated and the direct purchaser of such fiber.©2001, Corning Incorporated。

康宁单模光纤参数康宁单模光纤（CorningSingle-ModeFiber，简称“CSMF”）是康宁公司开发的一种高性能非常低损传输光纤网络用光纤，它有利于远距离、高速数据传输，是网络信息传输系统构建的重要元素之一。

康宁单模光纤参数包括康宁单模光纤有什么性能以及康宁单模光纤的安装配置要求等。

康宁单模光纤性能康宁单模光纤是一种采用大芯径和小模散技术，使用大芯径高效激光器和低损GRIN透镜，有效地降低光纤长度和线缆单位长度的损耗的光纤产品，具有传输距离长、可靠性高、抗干扰能力强等特点，在光缆接头方面也有很高的效率。

另外，康宁单模光纤还具有低相关模干扰比（CRD），可以降低噪声并确保有效的传输。

康宁单模光纤安装配置要求在进行康宁单模光纤的安装和配置时，需要注意以下几点：1.署时要根据所采用的网络系统的架构和环境要求，按照事先确定的标准配置康宁单模光纤。

2. 为了确保康宁单模光纤的连接稳定，安装时要保证光缆的弯曲半径符合要求，以免影响发射和接收的性能。

3.使用康宁单模光纤时，需要注意控制地环廊和其他旁路反射，以防止网络产生故障。

4.定合适的康宁单模光纤线缆设备，以确保架设稳定，并避免空气湿度过大及外部振动等因素对康宁单模光纤产生影响。

5.据安装环境，确定合适的通道管理方案，以免影响网络的传输质量。

6.康宁单模光纤的安装和配置过程中，需要采用正确的操作流程，以免影响康宁单模光纤的效率和安全性。

7.安装配置完成后，应进行系统的保护，防止外部温度、湿度、磁场等可能影响网络传输质量的因素。

康宁单模光纤是一种高性能低损传输光纤网络用光纤，有利于远距离、高速数据传输，可以满足不同网络系统的要求。

康宁单模光纤参数包括康宁单模光纤的性能以及安装配置的要求，要求安装的操作流程必须按照要求进行，以保证系统的可靠性和安全性。

康宁SMF-28e+® LL 低损耗光纤是一款符合G.652.D的标准单模光纤。

这款光纤使用了康宁低损耗技术，能使您的网络在长途，城域及接入等应用中能具备更长的传输距离。

康宁SMF-28e+® LL低损耗光
玻璃几何尺寸
涂层几何尺寸
环境测试环境指标
测试条件
附加衰减
1310 nm , 1550 nm 和 1625 nm
(dB/km)
工作温度范围：-60ºC 至 + 85ºC
机械指标
筛选测试
全部长度均经过 ≥100 kpsi (0.7 GPa)* 的张力筛选试验。

*可提供更高级别的筛选测试。

长度
光纤长度可达 50.4* 公里/卷。

* 可提供更长的熔接长度。

康宁通信大中华区
上海市漕河泾高新科技开发区
桂箐路111号立明大厦3楼 (200233)电话：86 21 5450 4888 传真：86 21 5427
如需更多信息，请联络您的销售代表或光纤客户服务部门：销售热线：＋86 21 64851510 客服热线：+86 21 64959897Corning 和ClearCurve 是Corning Incorporated, Corning, N.Y .的注册商标, Desolite 是DSM 的注册商标
© 2011 Corning Incorporated
性能特征
以下特征参数为典型值。

康宁单模光纤参数随着科技的发展，光纤技术日益受到重视，而康宁单模光纤作为其中一种种技术，也受到越来越多的使用。

康宁单模光纤参数是使用康宁单模光纤进行通信时所必须考虑的重要内容，它将直接影响光纤系统的数据传输率和传输质量。

因此，本文将对康宁单模光纤参数作出详细的介绍，以帮助读者更好地了解康宁单模光纤，并能够高效的使用它。

首先，康宁单模光纤参数中最重要的指标是介质损耗，它是衡量单模光纤系统是否有效的唯一标准。

通常情况下，康宁单模光纤的介质损耗值在1-3 dB/km范围内，具体取决于光纤的长度和其他因素。

此外，康宁单模光纤参数还包括灵敏度和截止频率。

灵敏度指的是光纤所能辨别的最小信号强度，通常康宁单模光纤的灵敏度不低于-32 dBm。

而截止频率则是指康宁单模光纤抑制噪声的临界频率，康宁单模光纤的截止频率约在1 GHz左右，但实际情况还需要根据具体的使用情况及环境来验证。

此外，康宁单模光纤参数中还包括反射损耗、波长及调制带宽等指标，它们都会严重影响数据传输性能。

反射损耗（ORL）是光纤改变方向时造成的损耗，康宁单模光纤的反射损耗一般在35 dB以上。

而光纤的波长范围是指康宁单模光纤所能传输的信号的波长范围，康宁单模光纤的波长一般在850-1550 nm之间，可以满足用户的不同需求。

最后，调制带宽指的是康宁单模光纤可以实现信号传输的最高频率，它能够明显影响系统的通信速率。

总之，康宁单模光纤参数是康宁单模光纤通信过程中必不可少的参数，它们可以精确地控制、测量和评估光纤系统中传输信号的各种性能。

以上所述就是有关康宁单模光纤参数的介绍，通过熟练把握这些参数，用户可以更好的使用康宁的单模光纤来探索未来的科技潮流。
