结构动力学课后习题答案结构动力学是研究结构在动态载荷作用下的响应和行为的学科。
它涉及到结构的振动、冲击响应、疲劳分析等方面。
课后习题是帮助学生巩固课堂知识、深化理解的重要手段。
以下内容是结构动力学课后习题的一些可能答案，供参考：习题1：单自由度系统自由振动分析解答：对于一个单自由度系统，其自由振动的频率可以通过以下公式计算：\[ f = \frac{1}{2\pi}\sqrt{\frac{k}{m}} \]其中，\( k \) 是系统的刚度，\( m \) 是系统的总质量。
系统自由振动的振幅随着时间的衰减可以通过阻尼比 \( \zeta \) 来描述，其衰减系数 \( \delta \) 可以通过以下公式计算：\[ \delta = \sqrt{1-\zeta^2} \]习题2：单自由度系统受迫振动分析解答：当单自由度系统受到周期性外力作用时，其受迫振动的振幅可以通过以下公式计算：\[ A = \frac{F_0}{\sqrt{(k-m\omega^2)^2+(m\zeta\omega)^2}} \] 其中，\( F_0 \) 是外力的幅值，\( \omega \) 是外力的角频率。
习题3：多自由度系统模态分析解答：对于多自由度系统，可以通过求解特征值问题来得到系统的模态。
特征值问题通常表示为：\[ [K]{\phi} = \lambda[M]{\phi} \]其中，\( [K] \) 是系统的刚度矩阵，\( [M] \) 是系统的质量矩阵，\( \lambda \) 是特征值，\( {\phi} \) 是对应的特征向量，即模态形状。
习题4：结构的冲击响应分析解答：对于结构的冲击响应分析，通常需要考虑冲击载荷的持续时间和冲击能量。
结构的冲击响应可以通过冲击响应谱（IRF）来分析，它描述了结构在不同频率下的响应。
冲击响应分析的结果可以用来评估结构的耐冲击性能。
习题5：疲劳分析解答：结构的疲劳分析需要考虑结构在重复载荷作用下的寿命。
工程力学结构动力学复习题一、简答题1、结构的动力特性主要指什么？对结构做动力分析可分为哪几个阶段?2、何谓结构的振动自由度？它与机动分析中的自由度有何异同？3、何谓动力系数？简谐荷载下动力系数与哪些因素有关?4、动力荷载与静力荷载有什么区别？动力计算与静力计算的主要差别是什么？5、为什么说结构的自振频率和周期是结构的固有性质？怎样改变他们?6、简述振型分解法是如何将耦联的运动方程解耦的．7、时域法求解与频域法求解振动问题各有何特点？8、什么叫动力系数，动力系数大小与哪些因素有关？单自由度体系位移动力系数与内力动力系数是否一样？答:动力放大系数是指动荷载引起的响应幅值与动荷载幅值作为静荷载所引起的结构静响应之比值。
简谐荷载下的动力放大系数与频率比、阻尼比有关。
当惯性力与动荷载作用线重合时，位移动力系数与内力动力系数相等；否则不相等.原因是：当把动荷载换成作用于质量的等效荷载时,引起的质量位移相等，但内力并不等效，根据动力系数的概念可知不会相等。
9、振型正交性的物理意义是什么？振型正交性有何应用?答：由振型关于质量、刚度正交性公式可知，i 振型上的惯性力在j 振型上作的虚功为0。
由此可知，既然每一主振型相应的惯性力在其他主振型上不做功,那么它的振动能量就不会转移到别的主振型上去。
换句话说，当一个体系只按某一主振型振动时，不会激起其他主振型的振动.这说明各个主振型都能单独出现,彼此线性无关。
这就是振型正交的物理意义. 一是可用于校核振型的正确性；二是在已知振型的条件下，可以通过折算质量与折算刚度计算对应的频率。
而更主要的是任一同阶向量均可用振型的线性组合来表示，在受迫振动分析中，利用振型的正交性，在阻尼矩阵正交的假设下可使运动方程解藕。
10、什么是阻尼、阻尼力,产生阻尼的原因一般有哪些？什么是等效粘滞阻尼？答:振动过程的能量耗散称为阻尼。
产生阻尼的原因主要有：材料的内摩擦、构件间接触面的摩擦、介质的阻力等等。

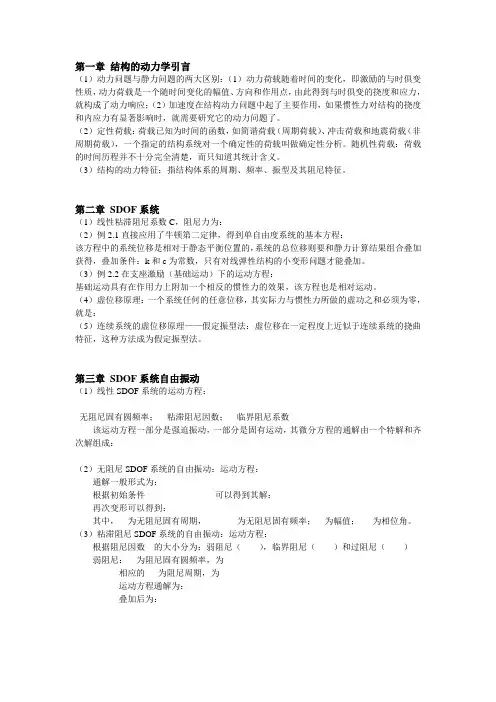

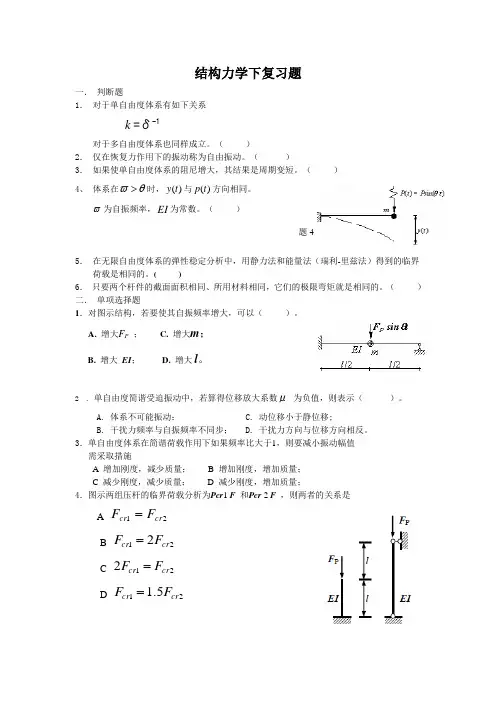

结构力学下复习题一． 判断题1． 对于单自由度体系有如下关系k =δ-1对于多自由度体系也同样成立。
（ ）2． 仅在恢复力作用下的振动称为自由振动。
（ ）3． 如果使单自由度体系的阻尼增大，其结果是周期变短。
（ ）4、 体系在θϖ>时，)(t y 与)(t p 方向相同。
ϖ为自振频率，EI 为常数。
（ ）5． 在无限自由度体系的弹性稳定分析中，用静力法和能量法（瑞利-里兹法）得到的临界荷载是相同的。
( )6． 只要两个杆件的截面面积相同、所用材料相同，它们的极限弯矩就是相同的。
（ ）二． 单项选择题1．对图示结构，若要使其自振频率增大，可以（ ）。
A. 增大F P ； C. 增大m ；B. 增大 EI ； D. 增大l 。
2 . 单自由度简谐受迫振动中，若算得位移放大系数μ 为负值，则表示（ ）。
A. 体系不可能振动； C. 动位移小于静位移;B. 干扰力频率与自振频率不同步； D. 干扰力方向与位移方向相反。
3．单自由度体系在简谐荷载作用下如果频率比大于1，则要减小振动幅值需采取措施A 增加刚度，减少质量；B 增加刚度，增加质量；C 减少刚度，减少质量；D 减少刚度，增加质量；4．图示两组压杆的临界荷载分析为Pcr 1 F 和Pcr 2 F ，则两者的关系是A 21cr cr F F =B 212cr cr F F =C 212cr cr F F =D 215.1cr cr F F =题4三 . 填充题1．图示体系不计杆件质量和轴向变形，各杆抗弯刚度为常数，其动力自由度为 。
2．图示体系的自振频率为 。
3、对于矩形截面，极限弯矩为屈服弯矩的 倍。
4、已知质点m 的最大竖向位移st y y 5max = ，且初始时质点竖向位移为st y （st y 为静位移），则质点的初始速度为 。
四． 计算分析题1．）已知θ = 0.4ω ，试求图示体系的振幅和最大动弯矩。
2．试求图示体系质点的振幅和A 截面动弯矩幅值，已知ϖθ6.0=3．试求图示基础的振幅 A及地基所受的动压力N。
结构动力学例题复习题第十六章结构动力学【例 16- 1 】不计杆件分布质量和轴向变形，确定图 16-6 所示刚架的动力自由度。
图 16-6【解】各刚架的自由度确定如图中所示。
这里要注意以下两点：1．在确定刚架的自由度时，引用受弯直杆上任意两点之间的距离保持不变的假定。
根据这个假定并加入最少数量的链杆以限制刚架上所有质量的位置，则刚架的自由度数目即等于所加链杆数目。
2．集中质量的质点数并不一定等于体系的自由度数，而根据自由度的定义及问题的具体情形确定。
【例 16- 2 】试用柔度法建立图 16-7a 所示单自由度体系，受均布动荷载作用的运动方程。
【解】本题特点是，动荷载不是作用在质量上的集中荷载。
对于非质量处的集中动荷载的情况，在建立运动方程时，一般采用柔度法较为方便。
设图 a 质量任一时刻沿自由度方向的位移为 y （向下为正）。
把惯性力、阻尼力及动荷载，均看作是一个静荷载，则在其作用下体系在质量处的位移y ，由叠加原理（见图 b 、 c 、 d 及 e ），则式中，，。
将它们代入上式，并注意到，，得图 16-7经整理后可得式中，，称为等效动荷载或等效干扰力。
其含义为：直接作用于质量上所产生的位移和实际动荷载引起的位移相等。
图 a 的相当体系如图 f 所示。
【例 16- 3 】图 16-8 a 为刚性外伸梁， C 处为弹性支座 , 其刚度系数为，梁端点 A 、 D 处分别有和质量，端点 D 处装有阻尼器 c ，同时梁 BD 段受有均布动荷载作用，试建立刚性梁的运动方程。
【解】因为梁是刚性的，这个体系仅有一个自由度，故它的动力响应可由一个运动方程来表达，方程可以用直接平衡法来建立。
这个单自由度体系可能产生的位移形式如图 b 所示，可以用铰 B 的运动作为基本量，而其它一切位移均可利用它来表示。
图 16-8以顺时针向为正。
则 A 点有位移和加速度； D 点有位移和加速度及速度； C 点约束反力为。
由，有将惯性力、阻尼力及约束反力代入上式，得经整理，运动方程为小结：例 16- 2 及例 16- 3 讨论的是单自由度的一般情况下的运动方程的建立。
结构动⼒学习题习题集1.12重物w悬挂在简⽀梁跨中的⼀个弹簧上（图P1.12），梁长为L，弯曲刚度为EI，弹簧刚度为k，假定梁⽆质量，试求其固有频率。
1.19 将汽车粗略地理想化为⼀个集中质量⽀撑在⼀个弹簧－阻尼器系统上，如图P1.19所⽰。
汽车以恒定不变的速度v通过路⾯，路⾯的平整度为路⾯位置的⼀个已知函数。
试推导运动⽅程。
(从⾃重下的平衡位置处起算)Problem Plus1 for Ch1 (please do it in English)Derive the equations of motion for the following pendulum system. The rod length is L, and its mass density is uniform across its surface area. Assume b << L (so make small angle approximations). Mass density is ρbut total mass of rod is m. Note: the term “rod”does not imply a simple rod.a. Derive the equation of motion of the system.b. Simplify the equation of motion assuming the displacement angle,θ, is smallc. Determine the natural frequency of the rod system based on the simplifiedequation of motion in part (b).d. The same rod is taken and now rotated about a new pivot point (as shownbelow). Find the natural frequency of the new rod system configuration. Again,make small angle approximations to find the rod’s equation of motion.e. Compare the natural frequency from part (c) and (d). The new pivot point istermed the CENTER of PERCUSSIONProblem Plus2 for Ch1 (please do it in English)Determine the equation of motion of the following system using the Principle of Virtual Work.where()4x c x a=Hint: Be careful with respect to the beam with a distributed mass shown on the left. You caneither consider the rotational inertia about the hinge on the left –OR- you can consider therotational inertia about the beam’s center of mass point. If you go with considering the rotation about the beam’s center of mass, you need to account for the inertia associated with translational movement of that center of mass. In fact, a third valid approach is to not even consider the beam as a rotational element. You could discretize the beam to infinitely small slices with thickness “dx” and find the vertical translational inertia (essentially sum them using integrals). You should convince yourself of the equivalency of both approaches of analysis of the inertial properties of the system shown.2.6 ⼀个仪器的包装可如图P2.6所⽰模拟。
第十二章 矩阵位移法【例12-1】 图 a 所示 连 续 梁 ，EI=常数，只 考 虑 杆 件 的 弯 曲 变 形 。
分别用位移法和矩阵位移法计算。
图12-1解：（1）位移法解∙基本未知量和基本结构的确定 用位移法解的基本结构如图c 所示。
这里我们将结点1处的转角也作为基本未知数，这样本题仅一种基本单元，即两端固定梁。
∙位移法基本方程的建立⎪⎭⎪⎬⎫=+θ+θ+θ=+θ+θ+θ=+θ+θ+θ000333323213123232221211313212111P P P R K K K R K K K R K K K 将上式写成矩阵形式⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧θθθ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡000321321333231232221131211P P P R R R K K K K K K K K K∙系数项和自由项 计算（须绘出单位弯矩图和荷载弯矩图）由图d ，结点力矩平衡条件∑=0M ，得 l EI K 411=，l EI K 221=，031=K由图e ，结点力矩平衡条件∑=0M ，得l EI K 212=，l EI l EI l EI K 84422=+=，EI K 232=由图f ，结点力矩平衡条件∑=0M ，得 013=K ，l EI K 223=，EI l EI EI K 84433=+=由图g ，结点力矩平衡条件∑=0M ，得1Pl R p -=，2Pl R P -=，03=P R将系数项和自由项代入位移法基本方程，得⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧--+⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧θθθ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡0000118820282024321Pl l EI ∙解方程，得⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧-=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧θθθ14114162321EI Pl ∙由叠加法绘弯矩图，如图h 所示。
（2）矩阵位移法解∙对单元和结点编号（图a ） 本题只考虑弯曲变形的影响，故连续梁每个结点只有一个角位移未知数。
