用ModelSimSE进行功能仿真和时序仿真的方法(ALTERA篇)

用ModelSimSE进行 功能仿真和时序仿真的方法 （ALTERA篇）黄俊April 2007用ModelSim SE进行功能仿真和时序仿真的方法 （ALTERA篇）软件准备（1） QuartusII，本文截图是QuartusII 6.1界面的。

我个人认为，如果是开发StratixII或CycloneII或MAXII，用QuartusII6.0+SP1+SP2比较稳定。

（2） ModelSim SE. ALTERA仿真库要已经装好，安装仿真库的笔记已记录于《在ModelSimSE中添加ALTERA仿真库的详细步骤》中。

我电脑上装的是ModelSim SE6.1b。

例子程序的制作先在Quartus II里生成一个例子程序，以方便介绍三种仿真的方法。

步骤如下：1、新建一个工程（Project），工程名取lpm_shift, 器件选CycloneII EP2C5Q208C, 第三方的工具暂时都不选。

2、菜单栏上ToolsÆMegaWizard Plug-In Manager, 点Next,在storage中选LPM_SHIFTREG，输出文件格式根据习惯选一种语言，在这里以Verilog的为例，在右边的output file名字中加上lpm_shift。

点Next。

3、这个例子是做一个移位寄存器，调用lpm库，和cycloneII元件库，也正好可以作为对前面建好的ALTERA库的一个验证。

点可以查到该模块的使用说明和详细介绍。

移位寄存器比较简单，就不用细看了。

如下图设置.点Next.4、加上一个异步清零端，点Next，再点Next,最后点Finish.Add/Remove Files in Project…，6、点图标，选中生成的lpm_shift，点打开再点Add都加到项目中去。

7、在这里直接把lpm_shift.v当成顶层文件，就不需要再例化它了。

8、下面写一个简单的TestBench.a)Quartus II工具栏上点图标，选Verilog HDL;b)点，设文件名为top_tb;c)如下所述写一个简单的TestBench.(例子见附件)开始仿真z ModelSim仿真有很多种流程，下面我采用个人感觉比较好一个流程进行仿真验证：基于工程（Project）的流程Step1 新建一个工程Step2 添加文件到工程中去Step3 编译设计文件Step4 启动仿真器，指定顶层设计单元Step5 查看和调试结果z对的设计有三个阶段的仿真。

如何在ModelSim里仿真Altera的lpm_rom文件
By ChinaLeo on July 1st, 2005
<这里我使用的是QuartusII5.0和ModelSim SE Plus 6.0>
1.在QuartusII中生成rom的初始化文件，选择生成hex文件，因为ModelSim不支持mif
文件的转化。

这里要注意一下的是，不要擅自改动Quartus->Tools->Options->Memory Editor中的内容，默认的设置就好，不然生成的hex文件会有地址上的偏差；
2.在ModelSim安装的目录下找到modelsim.ini文件，将其只读属性去掉，在vsim部分里
添加一行“Veriuser = D:/altera/quartus50/eda/mentor/modelsim/convert_hex2ver.dll”，保存文件，将只读属性改回来。

当然，这里的路径要改成实际上您Quartus的安装路径。

其中的convert_hex2ver.dll就是把hex文件转换成ModelSim能认出来的ver文件的动态链接库文件；
3.按普通方式在ModelSim中新建项目，建立work库，在库中添加需要仿真的文件和Altera
的系统库文件altera_mf.v和220model.v，一起编译。

编译成功后即可添加波形仿真了！
convert_hex2ver.dll文件会自动调入来转化hex文件。

我已照此方法仿真成功。

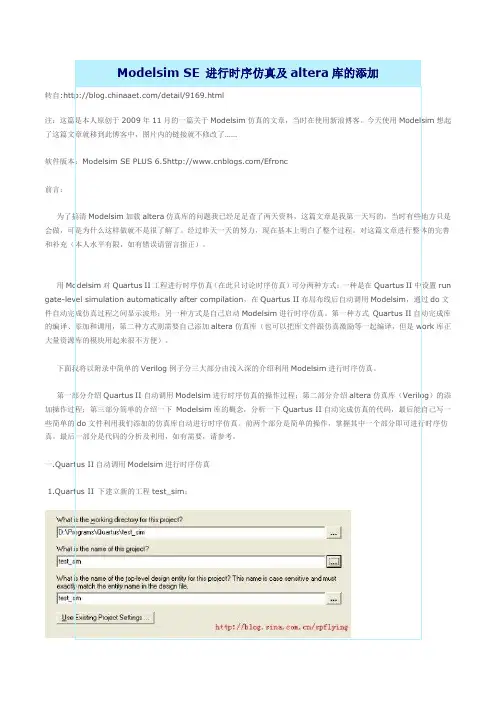

1) 打开一个工程文件。

2) 打开Settings设置栏，选择EDA Tools Settings下的Simulation栏。

在右边出现的设置栏中将“Toolname”的下拉菜单选择“ModelSim(Verilog)”（如果工程用VHDL语言实现，则可以选择“ModelSim(VHDL)”；如果ModelSim使用的是for Altera的专用版本，则可以选择“ModelSim-Altera(Verilog)”或“ModelSim-Altera(VHDL)”）。

另外在设置栏中还有其他的核选框。

1. 如果选中“Maintain hierarchy”，则表示在做时序仿真时就能看到像在功能仿真的工程文件层次结构，可以找到定义的内部信号。

因为在做后仿时，源文件中的信号名称已经没有了，被映射为软件综合后自己生成的信号名，观察起来很不方便。

这个设置与ISE里综合右键属性的Keep Hierarchy选择YES的功能是一样的。

2. 如果选中“Generate netlist for functional simulation only”，则表示只能做功能仿真。

3) 点击“Start Compilation”按钮编译工程，完成之后在当前的工程目录下可以看到一个名为“Simulation”的新文件夹，下面的“ModelSim”文件夹下包括仿真需要的.vo网表文件和包含延迟信息的.sdo 文件。

4) 打开ModelSim软件（或者在Quartus下“Settings->EDA Tools Setting->Simulation”出现的设置栏中选中“Run this tool automatically after compilation”，直接从Quartus下调用ModelSim软件），可以在当前工程目录下新建一个Project。

在Project标签栏内点击右键，出现在快捷菜单中选择“Add toProject->Existing File…”。

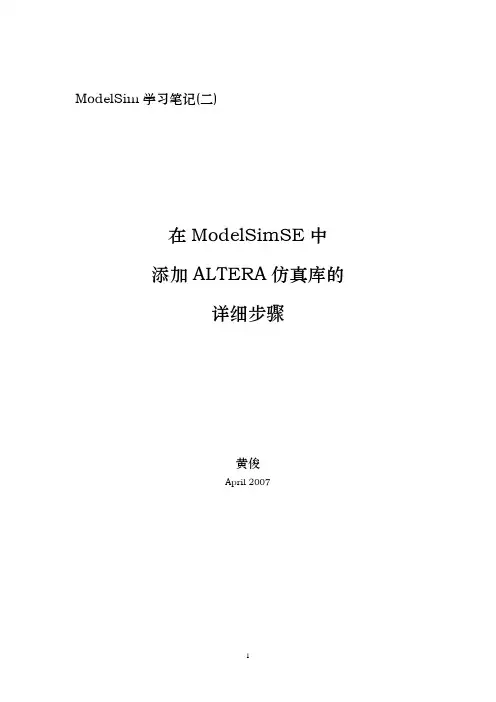

ModelSim学习笔记(二)在ModelSimSE中添加ALTERA仿真库的详细步骤黄俊April 2007以前用的是LATTICE的，ispLEVER有自带了一个OEM版的ModelSim。

要仿真时，不需要添加库，用起来比较方便，自己有点懒，所以就一直凑合着用。

现在转向用ALTERA 了，ALTERA也有OEM版的ModelSim，也不用添加库。

后来听说ModelSim SE的功能更强大，速度更快，所以就决定把ModelSim SE好好摸索一下，再多学习一点关于TestBench 技巧方面的知识。

我的学习资料主要是ModelSim SE自带的教程、ALTERA提供的资料以及edacn上面ModelSim专栏由网友们上传的资料。

因为是初学，加上看到英文资料一大堆，烦都烦死，而有些中文文档可能是有些步骤没有讲清楚，我实际按照文档上面说的一步一步做下来也老是完成不了，花了不少时间。

我于是就想自己摸清楚后，把步骤截图下来，整理清楚，做成笔记。

一方面加深自己的认识，另一方面对初学者也许会有些许用处。

我近期计划陆续整理出以下几个方面的学习笔记：初学ModelSimSE时被迷糊了几天的若干概念在ModelSimSE中添加ALTERA仿真库的详细步骤用ModelSimSE进行功能仿真和时序仿真的方法（ALTERA篇）ModelSimSE中常用到的几个命令及DO文件的学习笔记近来学到的几招TestBench的技巧MSN: paulhuang_sz@E-mail: huangjun5927@Blog: /index.php/2599在ModelSimSE中添加ALTERA仿真库的详细步骤装仿真库前要先了解几个概念1、装ModelSim之前，要先装QuartusII。

安装好QuartusII后，在其安装目录下…\quartus\eda\sim_lib里面存放了所有的仿真原型文件（simulation modelfiles）。

用ISE与Modelsim进行FPGA后仿真（时序仿真）的两种方法作者：毕成炜2012年1月30日星期一我使用的是ISE_12.2,集成MODELSIM_6.5e。

后仿真的方法分为直接和间接两种。

直接是指从ISE上起动MODELSIM。

间接是单独起动MODELSIM，然后使用ISE生成的用于后仿的文件夹netgen。

下面分别叙述。

（一） 直接方法：1.建立一个文件夹给ISE工程用，比如D:\timing_sim，然后将源文件和测试文件放到它的下面：2.在ISE中如有旧的Project正在使用，则关闭它：这样画面清静。

然后新建一个New Project，点Next,选好器件和仿真器：点Next,点Finish.为了能够在ISE中直接唤起MODELSIM，还需要一些设置，主要是两处：双击器件：保证下图红圈处选中你要的仿真器：点OK后，在主菜单中点：保证在红圈处指定好MODELSIM执行文件所在的位置编译仿真库可以在这里双击Compile HDL Simulation Libraries，也可以在C:\Xilinx\12.2\ISE_DS\ISE\bin\nt下面找到，双击它，注意红圈处所标的是你的ISE版本所支持的MODELSIM版本，不能低于它。

否则仿真过程可能出问题。

点Next,点Next,选定你针对什么器件编译仿真库，点Next,点Next,注意，ISE可能最初不带modelsim.ini,它在此步会自动生成这个文件，并且是可写的，即它的“只读”属性是已经自动去掉的。

生成仿真库的映射关系自动写入了ISE的这个modelsim.ini,位于C:\Xilinx\12.2\ISE_DS\ISE\bin\nt，但是，它并不会自动去更新MODELSIM软件的modelsim.ini，而且MODELSIM使用的是它自己的modelsim.ini,位于C:\modeltech_6.5e。

所以需要把ISE的modelsim.ini中的映射关系再COPY到MODELSIM自己的modelsim.ini中。

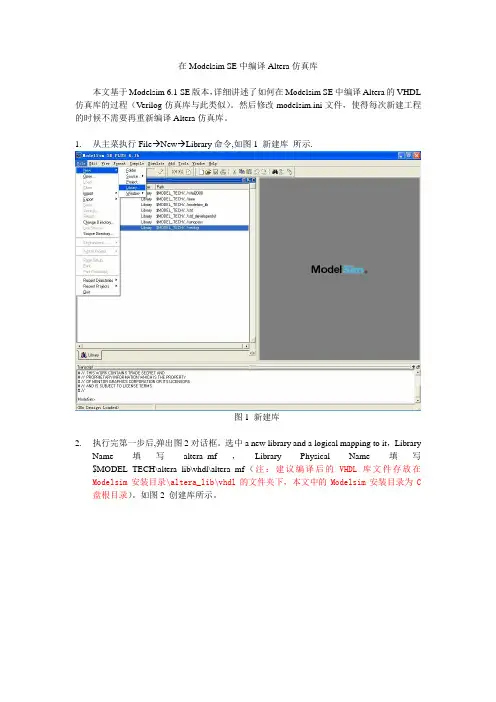

在Modelsim SE中编译Altera仿真库本文基于Modelsim 6.1 SE版本，详细讲述了如何在Modelsim SE中编译Altera的VHDL 仿真库的过程（Verilog仿真库与此类似）。

然后修改modelsim.ini文件，使得每次新建工程的时候不需要再重新编译Altera仿真库。

1.从主菜执行File→New→Library命令,如图1 新建库所示.图1 新建库2.执行完第一步后,弹出图2对话框。

选中a new library and a logical mapping to it，LibraryName填写altera_mf，Library Physical Name填写$MODEL_TECH\altera_lib\vhdl\altera_mf（注：建议编译后的VHDL库文件存放在Modelsim安装目录\altera_lib\vhdl的文件夹下，本文中的Modelsim安装目录为C 盘根目录）。

如图2 创建库所示。

3.点击OK，如下图所示。

图3. 创建库后的图示4.从主菜单执行Compile→Compile…命令，弹出一个对话框，点中Library下拉菜单，由work改为altera_mf，点中查找范围下拉菜单，指向Quartus II安装目录\quartus60\eda\sim_lib，选中altera_mf.vhd和altera_mf_components.vhd文件，然后点击Compile按钮。

图4 编译altera_mf.vhd和altera_mf_components.vhd文件5.编译结束后，点击Done按钮。

接下来建立库lpm，步骤与1～5类似。

6.从主菜执行File→New→Library命令,如图1 新建库所示.7.执行完上一步后,弹出图2对话框。

选中a new library and a logical mapping to it，LibraryName填写lpm，Library Physical Name填写$MODEL_TECH\altera_lib\vhdl\lpm（注：建议编译后的VHDL库文件存放在Modelsim安装目录\altera_lib\vhdl的文件夹下，本文中的Modelsim安装目录为C盘根目录）。

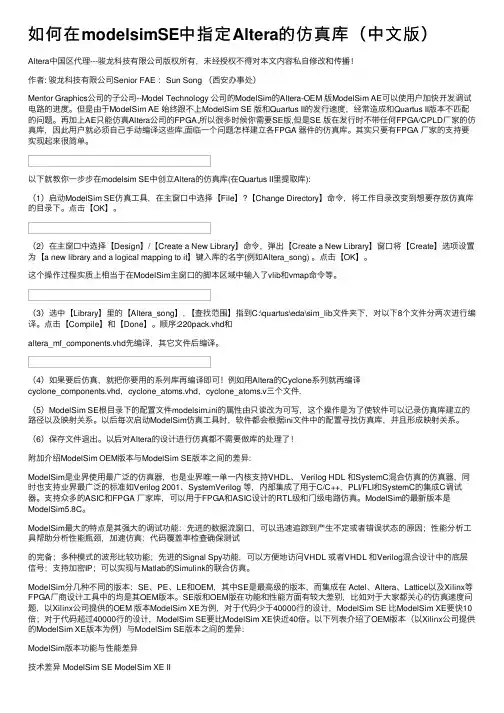

如何在modelsimSE中指定Altera的仿真库（中⽂版）Altera中国区代理---骏龙科技有限公司版权所有，未经授权不得对本⽂内容私⾃修改和传播！作者: 骏龙科技有限公司Senior FAE ：Sun Song （西安办事处）Mentor Graphics公司的⼦公司--Model Technology 公司的ModelSim的Altera-OEM 版ModelSim AE可以使⽤户加快开发调试电路的进度。

但是由于ModelSim AE 始终跟不上ModelSim SE 版和Quartus II的发⾏速度，经常造成和Quartus II版本不匹配的问题。

再加上AE只能仿真Altera公司的FPGA,所以很多时候你需要SE版,但是SE 版在发⾏时不带任何FPGA/CPLD⼚家的仿真库，因此⽤户就必须⾃⼰⼿动编译这些库,⾯临⼀个问题怎样建⽴各FPGA 器件的仿真库。

其实只要有FPGA ⼚家的⽀持要实现起来很简单。

以下就教你⼀步步在modelsim SE中创⽴Altera的仿真库(在Quartus II⾥提取库):（1）启动ModelSim SE仿真⼯具，在主窗⼝中选择【File】?【Change Directory】命令，将⼯作⽬录改变到想要存放仿真库的⽬录下。

点击【OK】。

（2）在主窗⼝中选择【Design】/【Create a New Library】命令，弹出【Create a New Library】窗⼝将【Create】选项设置为【a new library and a logical mapping to it】键⼊库的名字(例如Altera_song) 。

点击【OK】。

这个操作过程实质上相当于在ModelSim主窗⼝的脚本区域中输⼊了vlib和vmap命令等。

（3）选中【Library】⾥的【Altera_song】, 【查找范围】指到C:\quartus\eda\sim_lib⽂件夹下，对以下8个⽂件分两次进⾏编译。

FPGA 设计流程包括设计输入，仿真，综合，生成，板级验证等很多阶段。

在整个设计流程中，完成设计输入并成功进行编译仅能说明设计符合一定的语法规范，并不能说明设计功能的正确性，这时就需要通过仿真对设计进行验证。

在FPGA 设计中，仿真一般分为功能仿真（前仿真）和时序仿真（后仿真）。

功能仿真又叫逻辑仿真，是指在不考虑器件延时和布线延时的理想情况下对源代码进行逻辑功能的验证；而时序仿真是在布局布线后进行，它与特定的器件有关，又包含了器件和布线的延时信息，主要验证程序在目标器件中的时序关系。

在有些开发环境中，如Xilinx ISE 中，除了上述的两种基本仿真外，还包括综合后仿真，转换（post-translate）仿真，映射后（post-map）仿真等，这样做完每一步都可进行仿真验证，从而保证设计的正确性。

ModelSim 是Mentor Graphics 子公司MentorTechnology 的产品，是当今最通用的FPGA 仿真器之一。

ModelSim 功能强大，它支持FPGA 设计的各个阶段的仿真，不仅支持VHDL 仿真，Verilog仿真，而且支持VHDL 和Verilog 混合仿真。

它不仅能做仿真，还能够对程序进行调试，测试代码覆盖率，对波形进行比较等。

ModelSim 有很多版本，像ModelSim/SE 是首要版本，除此之外还有ModelSim/XE 和ModelSim/AE，分别是为Xilinx 公司和Altera 公司提供的OEM 版，其中已包含各公司的库文件，故用特定公司OEM 版进行仿真时就不需编译该公司的库了。

用ModelSim 进行功能仿真进行功能仿真首先要检查设计的语法是否正确；其次检查代码是否达到设计的功能要求。

下文主要介绍仿真步骤和测试激励的加载。

仿真步骤（1）建立库并映射库到物理目录因为用ModelSim 进行仿真是建立在仿真库的基础上的（此处进行的是功能仿真，因而不用编译特定厂商的库），所以首先要建立库并把库映射到实际的物理路径。

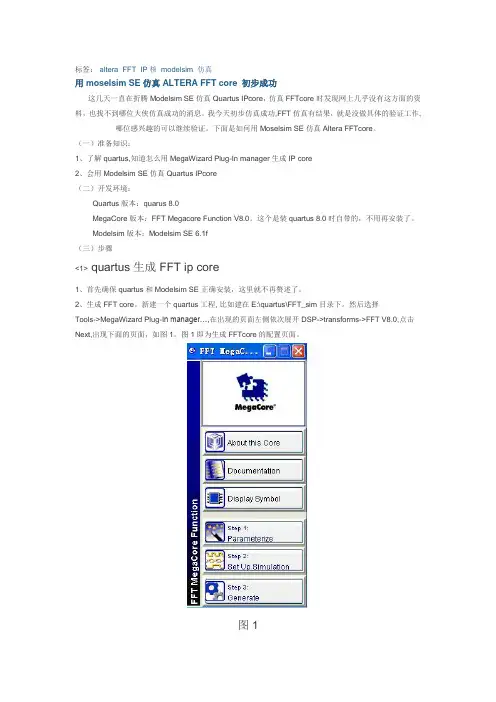

标签：altera FFT IP核modelsim仿真用moselsim SE仿真ALTERA FFT core 初步成功这几天一直在折腾Modelsim SE仿真QuartusIPcore，仿真FFTcore 时发现网上几乎没有这方面的资料，也找不到哪位大侠仿真成功的消息。

我今天初步仿真成功,FFT仿真有结果，就是没做具体的验证工作,哪位感兴趣的可以继续验证。

下面是如何用Moselsim SE 仿真Altera FFTcore。

（一）准备知识：1、了解quartus,知道怎么用MegaWizard Plug-In manager生成IP core2、会用Modelsim SE仿真QuartusIPcore（二）开发环境：Quartus版本：quarus 8.0MegaCore版本：FFT Megacore Function V8.0。

这个是装quartus 8.0时自带的，不用再安装了。

Modelsim版本：Modelsim SE 6.1f（三）步骤<1> quartus生成 FFT ip core1、首先确保quartus和Modelsim SE 正确安装，这里就不再赘述了。

2、生成FFT core。

新建一个quartus工程, 比如建在E:\quartus\FFT_sim目录下。

然后选择Tools->MegaWizard Plug-In manager…,在出现的页面左侧依次展开DSP->transforms->FFT V8.0,点击Next,出现下面的页面，如图1。

图1即为生成FFTcore的配置页面。

图13 点击step 1：Parameterize，配置FFT的参数，如图2。

关于如何配置参数，看FFT userguide吧，不详述。

点击finish图24 点击step 2：Set Up Simulation。

此页面即为仿真配置页面。

选中Generate Simulation Model前面的复选框，如图3中箭头所示。

ModelSim-Altera使用方法平台软件：ModelSim-Altera 6.5e (Quartus II 10.0) Starter Edition 内容1 设计流程使用ModelSim仿真的基本流程为：图1.1 使用ModelSim仿真的基本流程2 开始2.1 新建工程打开ModelSim后，其画面如图2.1所示。

图2.1 ModelSim画面1. 选择File>New>Preject创建一个新工程。

打开的Create Project对话框窗口，可以指定工程的名称、路径和缺省库名称。

一般情况下，设定Default Library Name 为work。

指定的名称用于创建一个位于工程文件夹内的工作库子文件夹。

该对话框如图2. 2所示，此外还允许通过选择.ini文件来映射库设置，或者将其直接拷贝至工程中。

图2.2 创建工程的对话框2. 按照图2.3所示，设置Project Name为LED_FLOW，Project Location为D: /led_flow。

图2.3 输入工程信息当单击OK按钮后，在主体窗口的下方将出现Project标签，如图2.4所示。

图2.4 Project标签3. 之后，将出现Add Items to the Project的对话框，如图2.5所示。

图2.5 在工程中，添加新项目2.2 在工程中，添加新项目在Add Items to the Project对话框中，包括以下选项：Create New File——使用源文件编辑器创建一个新的Verilog、VHDL、TCL 或文本文件Add Existing File——添加一个已存在的文件Create Simulation——创建指定源文件和仿真选项的仿真配置Create New Folder——创建一个新的组织文件夹1. 单击Create New File。

打开图2.6所示窗口。

图2.6 创建工程文件夹2. 输入文件名称：LED_FLOW，然后选择文件类型为Verilog。

荐)ModelSim SE仿真Altera库的一些问题常见仿真错误问题合集1. modelsim怎么调用altera的库仿真啊？(megafunctions)以前有个帖子说把quartus安装目录下的sim文件夹里面的文件编译进modelsim里面就可以了，可是sim文件夹里面我要的那个函数不是.v文件啊，还有他里面的一些.vhd文件怎么编译错误啊？是eda/sim_lib里，编译错误，我想是你编译的顺序不对用EDA/SIM_LIB中文件直接放到PROJECT中，你需要看看它的告错信息。

一般是缺库。

你可以按提示缺的库，在FILE/NEW/LIBRARY菜单里创建一个映射到WORK的库。

这样一般就好了。

如何在modelsim里如altera的库中做后仿真啊，急死了我用synplify综合后，用modelsim做后仿真，我在modelsim里面加入了C:quartusedasim_libmodelsimvhdl里面的两个库，但是编译的时候还是提示我找不到library apex20k。

还要加什么库啊？？？郁闷死了vlib apex20kvmap apex20k apex20kvcom -work apex20k c:/quartus/eda/sim_lib/apex20k_atoms.vhdvcom -work apex20k c:/quartus/eda/sim_lib/apex20k_components.vhd谢谢i8086，我现在知道怎么加入altera的库了，但是错误依然在，不知道是什么原因，modelsim里面的提示如下：vcom -reportprogress 300 -work work {D:/caiyang/rev_1/caiyang_1.vhd}# Model Technology ModelSim SE vcom 5.7e Compiler 2003.07 Jul 8 2003# -- Loading package standard# ** Error: (vcom-19) Failed to access library 'acex2k' at "acex2k".# No such file or directory. (errno = ENOENT)# ** Error: D:/caiyang/rev_1/caiyang_1.vhd(7): Library acex2k not found.# -- Loading package std_logic_1164# -- Loading package numeric_std# -- Loading package components# ** Error: D:/caiyang/rev_1/caiyang_1.vhd(12): Unknown identifier: acex2k# ** Error: D:/caiyang/rev_1/caiyang_1.vhd(14): VHDL Compiler exitinglibrary ieee, acex2k;use ieee.std_logic_1164.all;use ieee.numeric_std.all;library synplify;use ponents.all;use acex2k.acex2k_components.all;~~~~~~~~~~~~~~~就是提示找不到这个东西，这是用synplify综合后的文件的前面几行代码。

利用ModelSim 进行的功能仿真，综合后仿真，时序仿真功能仿真，就是在理想状态下（不考虑延迟），验证电路的功能是否符合设计的要求。

功能仿真需要：I. TestBe nch或者其他形式的输入激励2•设计代码（HDL源程序）3•调用器件的模块定义（供应商提供，如FIFO, RAM等等）值得一提的是，可以在ModelSim直接编写TestBench,使用View->Source->Show language templates.综合后仿真（门级仿真）,实际上就是将对综合后的门级网表进行仿真, 只考虑门延迟,而没有加入时延文件。

在功能仿真之后检验综合的结果是否满足功能要求。

综合后仿真需要：1. 综合后的门级网表,注意这里变成了*.vo 文件,而不是原来功能仿真中所需要的HDL源代码.2. 测试激励3. 元件库Altera 的仿真库位置为*:\altera\quartus\eda\sim_lib所谓时序仿真,就是在综合后仿真的基础上加上时延文件（sdf 文件）,综合考虑了路径延迟和门延迟的情况,验证电路是否存在时序违规。

时序仿真需要：1. 综合后的门级网表，注意这里变成了*.vo 文件，而不是原来功能仿真中所需要的HDL源代码.2. 测试激励3. 元件库Altera 的仿真库位置为*:\altera\quartus\eda\sim_lib4 .较门级仿真还需要具有包含时延信息的反标记文件*.sdf可以有两种方法实现门级仿真，或时序仿真。

1. 工程编译成功后，自动启用ModelSim 来运行门级仿真，前提是要在Quartus II的Options中设置好ModelSim的路径（和有些参考PDF上说的环境变量好像无关，至少我用的Quartus II9.0 Web Edtion 是这样的）具体方法是，进入Quartus9.0->Tools->Options,在Categroy里选中General 下的EDA Tool Options 在ModelSim 右边的Location ofExecutable中双击来改变路径，就并且在工程中设置了自动启动ModelSim，就可以自动启用了。

ModelSim SE中Altera仿真库的添加在ModelSim中进行仿真需要加入Quartus提供的仿真库，原因是下面三个方面：·Quartus不支持Testbench；·调用了megafunction或者lpm库之类的Altera的函数；·时序仿真要在Modelsim下做仿真。

下面以Altera器件为例，介绍如何在ModelSim中加入Altera的仿真库，Quartus II软件中自带有Altera的仿真库，只要把它拿到ModelSim中去编译一下就可以了，具体步骤如下：1.设置仿真库路径打开ModelSim安装目录(我用的是ModelSim SE 6.5版本，安装在D:/ModelSim_6.5b目录下)，新建文件夹altera，我们就在该目录下存放预编译的各种Altera库。

启动ModelSim SE 6.5，在主窗口执行【File】/【Change Directory】命令将路径转到altera 文件夹。

或在命令行中执行cd D:/ModelSim_6.5b/altera。

2.新建库Quartus II中提供的仿真库文件存放的路径是.../altera/91/quartus/eda/sim_lib，每个库文件提供了两种形式：.v(V erilog)格式和.vhd(VHDL)格式两种，根据你所用的语言选择使用。

用于编译资源库的文件有220model.v，220model.vhd，220pack.vhd，altera_mf.v，altera_mf.vhd，altera_mf_components.vhd，altera_primitives.v，altera_primitives.vhd，altera_primitives_components.vhd文件。

网上的很多教程都是把这些文件一起编译，这样适用于V erilog和VHDL混合仿真，但如果只用一种语言，如V erilog则完全没必要全部编译。

About Using the ModelSim Software with theQuartus II SoftwareAuthor: Kerwin. XieModelSim-Altera Design Flow（For Altera Version）1.Set up the ModelSim-Altera working environment2.Set up a project with the ModelSim-Altera software3.Perform a functional simulation with the ModelSim-Altera software4.Perform a timing simulation with the ModelSim-Altera softwareModelSim PE/SE Design Flow（For PE/SE Version）1.Set up the ModelSim working environment2.Set up a project with the ModelSim softwarepile libraries and design files with the ModelSim software4.Perform a functional simulation with the ModelSim software5.Perform a timing simulation with the ModelSim software目录MODELSIM-ALTERA版本仿真流程 (3)1、建立M ODEL S IM-A LTERA工作环境 (3)2、用M ODEL S IM-A LTERA建立工程 (3)3、用M ODEL S IM-A LTERA执行功能仿真 (3)4、用M ODEL S IM-A LTERA执行时序仿真 (4)MODELSIM-PE/SE版本仿真流程 (6)P ERFORMING A F UNCTIONAL S IMULATION WITH THE M ODEL S IM S OFTWARE (6)P ERFORMING A T IMING S IMULATION WITH THE M ODEL S IM S OFTWARE (7)相关知识链接 (9)M ODEL S IM P RECOMPILED L IBRARIES（预编译库） (9)A LTERA F UNCTIONAL S IMULATION L IBRARIES（功能仿真库） (12)A LTERA P OST-F IT L IBRARIES（后适配库） (20)P ERFORMING P OWER A NALYSIS WITH THE Q UARTUS II S OFTWARE AND O THER EDA T OOLS (30)使用QUARTUSII自动运行MODELSIM仿真 (37)1、配置N ATIVE L INK (37)2、运行仿真 (39)3、产生T ESTBENCH (40)相关链接：ModelSim-Altera软件支持谢银坤Kerwin Xie2010年1月20日ModelSim-Altera版本仿真流程1、建立ModelSim-Altera工作环境1.1版本说明ModelSim-Altera（OEM）version 6.4aQuartusII version 9.0该ModelSim版本支持所有QuartusII支持的Altera器件。

标签：altera FFT IP核modelsim仿真用moselsim SE仿真ALTERA FFT core 初步成功这几天一直在折腾Modelsim SE仿真QuartusIPcore，仿真FFTcore 时发现网上几乎没有这方面的资料，也找不到哪位大侠仿真成功的消息。

我今天初步仿真成功,FFT仿真有结果，就是没做具体的验证工作,哪位感兴趣的可以继续验证。

下面是如何用Moselsim SE 仿真Altera FFTcore。

（一）准备知识：1、了解quartus,知道怎么用MegaWizard Plug-In manager生成IP core2、会用Modelsim SE仿真QuartusIPcore（二）开发环境：Quartus版本：quarus 8.0MegaCore版本：FFT Megacore Function V8.0。

这个是装quartus 8.0时自带的，不用再安装了。

Modelsim版本：Modelsim SE 6.1f（三）步骤<1> quartus生成 FFT ip core1、首先确保quartus和Modelsim SE 正确安装，这里就不再赘述了。

2、生成FFT core。

新建一个quartus工程, 比如建在E:\quartus\FFT_sim目录下。

然后选择Tools->MegaWizard Plug-In manager…,在出现的页面左侧依次展开DSP->transforms->FFT V8.0,点击Next,出现下面的页面，如图1。

图1即为生成FFTcore的配置页面。

图13 点击step 1：Parameterize，配置FFT的参数，如图2。

关于如何配置参数，看FFT userguide吧，不详述。

点击finish图24 点击step 2：Set Up Simulation。

此页面即为仿真配置页面。

选中Generate Simulation Model前面的复选框，如图3中箭头所示。

Modelsim se中创建altera的仿真库*************************************************modelsim version number-----modelsim se 5.8b ****author: 西北狼****QQ:11423644 QQ:58948391 ************************************************* 一、创建altera的仿真库a)路径选择启动modelsim se仿真工具,在主窗口中选择【file】→【changedirectory】命令,将工作目录改变到你想存放仿真库的目录,点击【ok】.b)创建仿真库在生窗口中选择【file】→【new】→【library】命令,在弹出的【createa new library】窗口中将选项【create】设置为【a new libraryand a logical mapping to it】,在【libryr name】和【libraryphysical name】中键入所要创建库名字,如altera_library, ,此时在主窗口中已多了一个altera_library(empty)项;注:这个过程实质上想当于在modelsim主窗口中的脚本区域中输入了vlib和vmap命令.c)编译库在workspace中的library中选中你健入的库名altera_library(empty),在主菜单中选【compile】→【compile】命令;在弹出窗口compile source file窗口中的【libaray】下拉菜单中选中你的库名,在【查找范围】中选择quarturs安装目录\quarturs\eda\sim_lib文件夹下,对它下面的8个文件进行编译,一要编译两次或分两次编译,方法一:先选8个文件,点击【compile】,这次有错出象,完成后再点击【compile】,编译成功,点击【done】;方法二:先编译220pack,再编译altera_mf_componenta.vhd,然后编译其它6个文件, 点击【d one】d)配制modelsim将modelsim根目录下的配制文件modelsim.ini的属性只读改为可写,这可使软件记录仿真库的路径以及映射关系,以后每次启动modelsim时,就会根据ini文件中的本身寻找仿真库,并且形成映射关系,注:如果启动时出象”仿真库名(unavailable)”可选中它,点右键选择【edit】指定路径;到些仿真库已创建,以后对altera设计仿真都不需要做库处理了;e)后仿真配制如果要做后仿真;就要把你用的系列库和quartursii生成文件一起编译即可,例如你用的是altera的max7000比利时列,就要加quartursii安装目录\quarturs\eda\sim_lib下的max_atoms;vmax_atoms.vhd;max_components.vhd加这三个文件一起编译;注:在做仿真前建project时,在项目窗口default library name项中键入quartursii生成仿真文件的默认名,如max7000系列默认名max。
