化工设备-第五章轴流式压缩机化工机械第五章轴流式压缩机气体在压缩机汽缸中沿轴向流动的压缩机称为轴流式压缩机。
轴流式压缩机与离心式压缩机都属于透平式压缩机,与离心式压缩机相比。
轴流压压缩机具有流量大、体积小重量轻和设计工况下效率高等优点;但是,它也存在稳定工况范围较窄、性能曲线较陡。
变工况性能较差和叶片易磨损等缺电。
轴流式压缩机多用于炼油、化工和钢铁等行业。
5.1 轴流式压缩机的基本组成及工作原理轴流式压缩机主要由机壳、转子、静叶承缸、调节缸等组成。
其基本结构和主要元件见图10—1所示图10-1 轴流式压缩机剖面图轴流式压缩机气体的运动是沿着轴向行行的,其间排有动、静相间扭曲形的叶片,转子高速旋转使气体产生很高的流速,当气体流过依次串联排列着的动叶片和静叶栅时,速度就逐渐减慢,气体得到压缩,其动压转变为静压能,从而达到输送气体并增压的目的。
5.2 轴流式压缩机的分类轴流压缩机按末级是否配置离心叶轮可分为两大类。
即纯轴流式压缩机和轴流—离心混合式乐缩机。
纯轴流式压缩机的末级未配置离心叶轮,轴流一离心混合式压缩机的末级配置有离心叫轮,轴流-离心混合式压缩机因末级配置有离心叶轮,故能防止已压缩介质在末级轴向级中膨胀。
避免了转子动叶中发生附加高动力负荷增加了操作的安全可靠性。
另外,还使机组性能曲线的阻塞线大幅下移。
5.3 轴流式压缩机的性能曲线对静叶可调型轴流压缩机来讲,静叶栅每一角度的变化。
都对应于一条曲线所以调节静叶角度,可使一根根孤立的、特性较陡的曲线形成流量变化范围宽阔的可调区域,从而满足操作的需要。
恒流静叶可调武轴流压缩机的特性曲线如图10一2所示,其安全运行区域为A、B、C、D线所围成的区域。
就某一静叶角度下的“流量-出口压力”特性曲线分析,它有以下特点:随着流量减小压力起初升高然后下降。
最高点将特性线分成左右两支,右支对应流量减少时压力增加的情况、左支则对应流量减小压力下降的情况,左支部分的特性线发展情况叫见图10-3由于实际运行时不能在不稳定工况区,所以厂家只提供右支曲线以供使用。

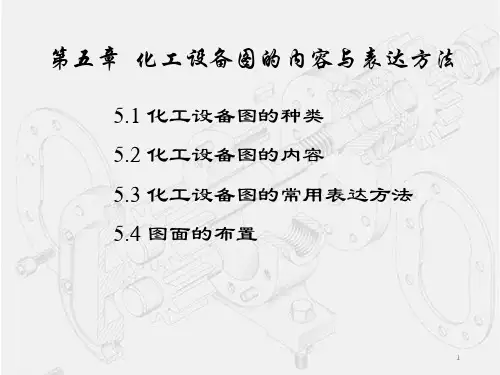

化工设备图概述1. 引言化工设备图是化工工程中非常重要的一种工具,它通过图形的形式展示了化工设备的结构、组成和工作原理等信息。
本文将对化工设备图进行概述,包括化工设备图的基本概念、常用的几种类型以及绘制和理解化工设备图的方法。
2. 基本概念化工设备图是用于表示化工设备的图形符号和线路连接的图示,它是化工工程师在设计和操作过程中的重要工具。
根据不同的需求,化工设备图可以分为逻辑图、结构图、流程图、布局图等几种类型。
•逻辑图:逻辑图主要用于描述系统的控制逻辑,其重点是系统中的控制器、传感器和执行器等元件之间的信号传递和反馈关系。
•结构图:结构图主要描述设备的外观和内部结构,包括设备的主要部件、管路和连接方式等信息。
•流程图:流程图是用来展示物质或能量在系统中的流动和相互转化的过程,它是化工工程中最常见的一种图形。
•布局图:布局图用于展示设备在整个工艺流程中的位置关系,包括设备的相对位置、管道连接和流动方向等信息。
3. 常见的化工设备图3.1 逻辑图逻辑图是化工设备图中的重要组成部分,它描述了化工系统的控制逻辑和信号传递方式。
逻辑图可以分为信号流程图和纯逻辑图。
•信号流程图:信号流程图描述了化工系统中信号的传递和处理过程,包括传感器的输入、控制器的处理和执行器的输出。
•纯逻辑图:纯逻辑图则更加抽象,只关注于控制逻辑的实现方式,例如使用逻辑门、触发器等元件来构建控制电路。
3.2 结构图结构图是展示设备外观和内部结构的化工设备图,它对于设备的维护和故障排除非常有帮助。
结构图主要包括设备的主要部件、安装方式、管路和连接方式等信息。
3.3 流程图流程图是展示物料或能量在系统中流动和转化过程的化工设备图。
流程图使用各种符号和箭头表示物料流动的方向和方式,可以清晰地展示出化工系统的工艺流程。
3.4 布局图布局图是化工设备图中的重要组成部分,它用于展示设备在整个工艺流程中的位置关系。
布局图主要描述设备的相对位置、管道连接和流动方向,以及设备和周围环境的关系。
