空调自动控制系统

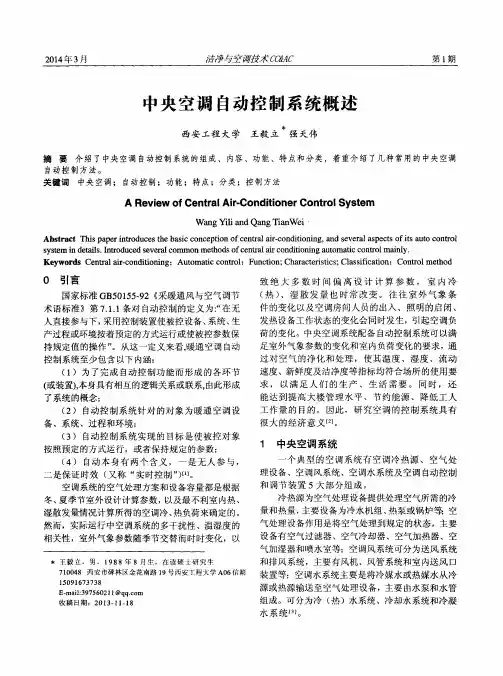

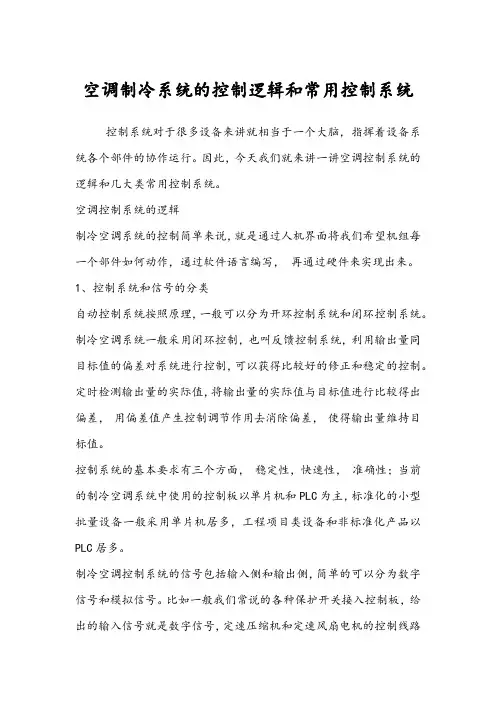

空调制冷系统的控制逻辑和常用控制系统控制系统对于很多设备来讲就相当于一个大脑，指挥着设备系统各个部件的协作运行。

因此，今天我们就来讲一讲空调控制系统的逻辑和几大类常用控制系统。

空调控制系统的逻辑制冷空调系统的控制简单来说，就是通过人机界面将我们希望机组每一个部件如何动作，通过软件语言编写，再通过硬件来实现出来。

1、控制系统和信号的分类自动控制系统按照原理，一般可以分为开环控制系统和闭环控制系统。

制冷空调系统一般采用闭环控制，也叫反馈控制系统，利用输出量同目标值的偏差对系统进行控制，可以获得比较好的修正和稳定的控制。

定时检测输出量的实际值，将输出量的实际值与目标值进行比较得出偏差，用偏差值产生控制调节作用去消除偏差，使得输出量维持目标值。

控制系统的基本要求有三个方面，稳定性，快速性，准确性；当前的制冷空调系统中使用的控制板以单片机和PLC为主，标准化的小型批量设备一般采用单片机居多，工程项目类设备和非标准化产品以PLC居多。

制冷空调控制系统的信号包括输入侧和输出侧，简单的可以分为数字信号和模拟信号。

比如一般我们常说的各种保护开关接入控制板，给出的输入信号就是数字信号，定速压缩机和定速风扇电机的控制线路接入控制板，输出信号就是数字信号，温度传感器和压力传感器等转成为电压电流电阻信息接入控制板，这个输入信号就是模拟信号，对外部输出的标准信号，比如0～10V，4～20mA等信号用来驱动电子膨胀阀的信号就属于模拟信号，制冷空调系统的控制板就是定时获得输入信号，通过逻辑计算，决定输出量大小，然后通过输出来改变系统每一个零部件的状态。

2、制冷空调系统的常用控制方法1）开关型控制开关控制的方法广泛应用在大量的家用制冷空调设备和中小型的简单制冷设备中。

比如使用单台定速压缩机的单个蒸发器的制冷系统，根据该蒸发器对应的使用侧温度信号来计算负荷，控制压缩机的起停，当温度达到目标值+2以上，并连续维持一定的时间，压缩机开机，当温度降低到目标值-2以下，并连续维持一定的时间，则压缩机停机。

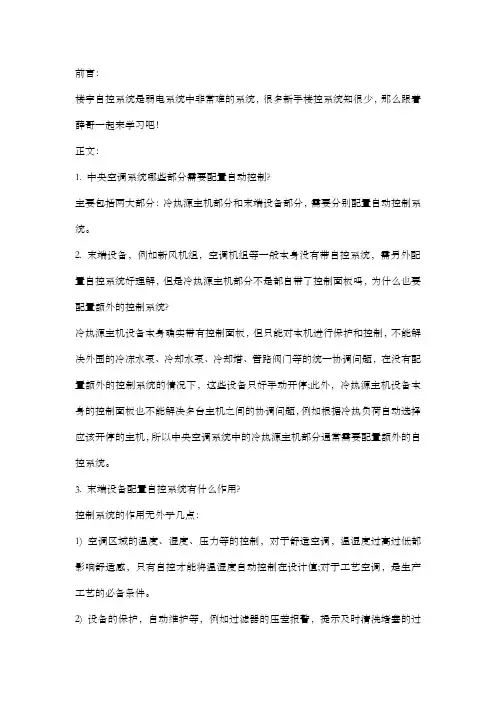

前言：楼宇自控系统是弱电系统中非常难的系统，很多新手楼控系统知很少，那么跟着薛哥一起来学习吧！正文：1. 中央空调系统哪些部分需要配置自动控制?主要包括两大部分：冷热源主机部分和末端设备部分，需要分别配置自动控制系统。

2. 末端设备，例如新风机组，空调机组等一般本身没有带自控系统，需另外配置自控系统好理解，但是冷热源主机部分不是都自带了控制面板吗，为什么也要配置额外的控制系统?冷热源主机设备本身确实带有控制面板，但只能对本机进行保护和控制，不能解决外围的冷冻水泵、冷却水泵、冷却塔、管路阀门等的统一协调问题，在没有配置额外的控制系统的情况下，这些设备只好手动开停;此外，冷热源主机设备本身的控制面板也不能解决多台主机之间的协调问题，例如根据冷热负荷自动选择应该开停的主机，所以中央空调系统中的冷热源主机部分通常需要配置额外的自控系统。

3. 末端设备配置自控系统有什么作用?控制系统的作用无外乎几点：1) 空调区域的温度、湿度、压力等的控制，对于舒适空调，温湿度过高过低都影响舒适感，只有自控才能将温湿度自动控制在设计值;对于工艺空调，是生产工艺的必备条件。

2) 设备的保护，自动维护等，例如过滤器的压差报警，提示及时清洗堵塞的过滤网，再如风机和加热器的连锁控制，风机关了，加热器必须自动关闭，否则可能引起火灾等。

3) 有节能的作用，例如根据负荷变化通过变频调整风机转速就可以降低风机能耗;过渡季节自动开大新风量，就可以节省主机能耗等。

4. 怎样配置自控系统?所有的自动控制系统都由三类设备构成：传感器――例如温度传感器，湿度传感器，用于把温湿度等参数变成电信号，便于输入到控制器中，相当于人体的眼睛，耳朵等信息器官;控制器――例如DDC(直接数字控制器)，所有的逻辑和控制策略都在这里完成，相当于人体的大脑;执行器――例如电动调节阀等，接收来自控制器的命令，通过改变控制对象的输出来调节参数，例如电动调节阀开大，可以增大进入表冷器的冷水流量，降低送风温度等。

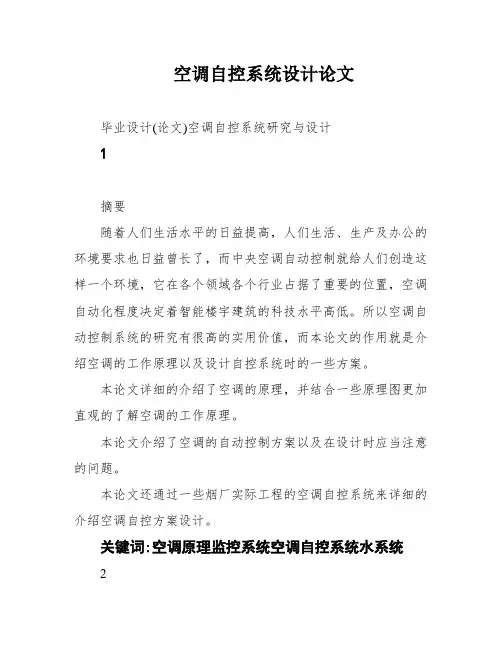

空调自控系统设计论文毕业设计(论文)空调自控系统研究与设计1摘要随着人们生活水平的日益提高，人们生活、生产及办公的环境要求也日益曾长了，而中央空调自动控制就给人们创造这样一个环境，它在各个领域各个行业占据了重要的位置，空调自动化程度决定着智能楼宇建筑的科技水平高低。

所以空调自动控制系统的研究有很高的实用价值，而本论文的作用就是介绍空调的工作原理以及设计自控系统时的一些方案。

本论文详细的介绍了空调的原理，并结合一些原理图更加直观的了解空调的工作原理。

本论文介绍了空调的自动控制方案以及在设计时应当注意的问题。

本论文还通过一些烟厂实际工程的空调自控系统来详细的介绍空调自控方案设计。

关键词:空调原理监控系统空调自控系统水系统2目录34第1章绪论1.1空调体系的研究意义随着人们生活水平的日益提高，楼宇、厂房的空调自控系统也迅猛的发展起来。

并成为21世纪的主流。

所谓空调自控就相当于给空调加上“灵魂”和一个大脑，以提高生活和生产环境，给人们一个舒适、安全、便捷的生活和工作环境。

而空调自控系统在各行各业、各种办公楼得到了广泛的运用。

一方面，在空调自控系统中，通过对空气的纯净度、湿度、温度、流速等的处理以满足人们生产、生活的需求。

另一方面，据统计在楼宇建筑中空调的能耗占60%左右，为使空调系统运行效果达到最佳，并且更加节能环保。

因此空调系统研究有很大的经济效应。

1.2空调系统的发展状况伴随着计算机控制技术的发展。

世界上HVAC系统的控制从五十年代就采用气动仪表控制。

六十年代改进为电动单元组合仪表。

七十年代采用专用微型计算机进行集中式控制。

直到1984年，XXX福特市第一栋采用微型计算机集散式控制的大厦出现，标志着智能建筑的开始。

集散式控制（即集中管理、分散控制）目前以趋于成熟。

作为掌握体系中的单元掌握器，国内外首要采用PID掌握,因其掌握简单，成本低、技术较成熟、易于实现、参数方便调整。

在氛围调节中应用较为广泛。

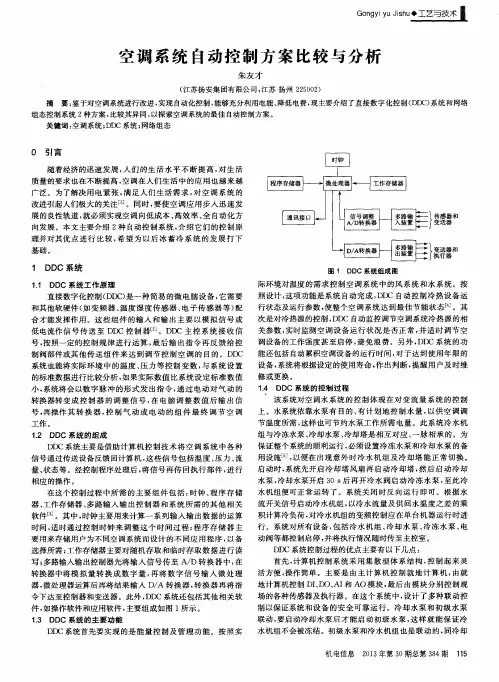

空调自控系统设计方案(江森自控)HVAC暖通空调自控系统技术方案设计书一、总体设计方案重庆博腾精细化工楼宇自控系统项目要求较高的智能化程度。

该项目包含大量的暖通空调机电设备，需要将它们有机地结合起来，实现集中监测和控制，提高设备无故障时间，为投资者带来明显的经济效益。

此外，需要使这些设备经济地运行，既能节能，又能满足工作要求，并在运行中尽快地体现效益。

最重要的是，需要将现代化的计算机技术应用于管理中，提高综合物业管理水平和效率。

该项目的暖通空调楼宇自动化控制系统的监测和控制主要包括冷站系统和空调机组系统。

本设计方案的主体思想是根据招标文件和设计图纸为准。

1.1 冷站系统1）控制设备内容根据项目标书要求，暖通自控系统将会对以下冷站系统设备进行监控：冷却水塔（2台）：启停控制、运行状态、故障报警、手/自动状态。

冷却水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。

冷却水供回水管路。

冷水机组（2台）：供水温度、回水温度、启停控制、运行状态、故障报警、手/自动状态。

冷冻水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。

冷冻水供回水管路。

分集水器。

膨胀水箱：供水温度、回水温度、回水流量。

分水器压力、集水器压力、压差旁通阀调节。

高、低液位检测。

有关系统的详细点位情况可参照所附的系统监控点表。

2）控制说明本自控系统针对冷站主要监控功能如下：冷负荷需求计算：根据冷冻水供、回水温度和回水流量测量值，自动计算建筑空调实际所需冷负荷量。

机组台数控制：根据建筑所需冷负荷自动调整冷水机组运行台数，达到最佳节能目的。

机组联锁控制：独立空调区域负荷计算根据Q=C*M*(T1-T2)，其中T1为分回水管温度，T2为分供水总管温度，M为分回水管回水流量。

当负荷大于一台机组的15%时，第二台机组开始运行。

冷却水温度控制。

水泵保护控制。

机组定时启停控制。

机组运行状态监测。

以上是冷站系统的控制说明。

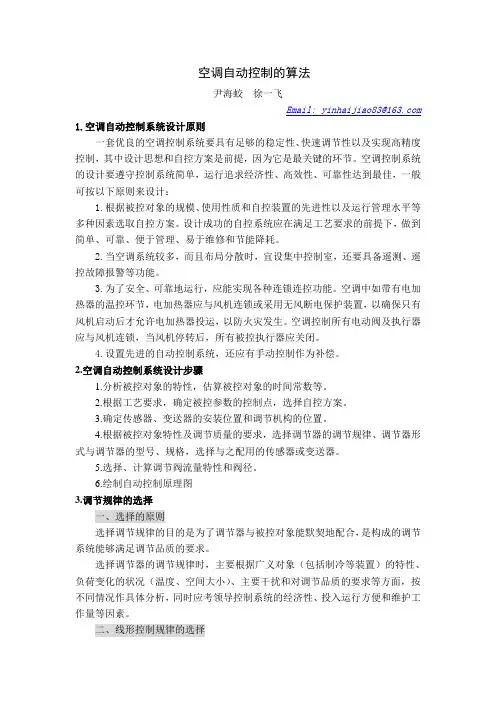

空调自动控制的算法尹海蛟徐一飞Email: yinhaijiao83@ 1.空调自动控制系统设计原则一套优良的空调控制系统要具有足够的稳定性、快速调节性以及实现高精度控制，其中设计思想和自控方案是前提，因为它是最关键的环节。

空调控制系统的设计要遵守控制系统简单，运行追求经济性、高效性、可靠性达到最佳，一般可按以下原则来设计：1.根据被控对象的规模、使用性质和自控装置的先进性以及运行管理水平等多种因素选取自控方案。

设计成功的自控系统应在满足工艺要求的前提下，做到简单、可靠、便于管理、易于维修和节能降耗。

2.当空调系统较多，而且布局分散时，宜设集中控制室，还要具备遥测、遥控故障报警等功能。

3.为了安全、可靠地运行，应能实现各种连锁连控功能。

空调中如带有电加热器的温控环节，电加热器应与风机连锁或采用无风断电保护装置，以确保只有风机启动后才允许电加热器投运，以防火灾发生。

空调控制所有电动阀及执行器应与风机连锁，当风机停转后，所有被控执行器应关闭。

4.设置先进的自动控制系统，还应有手动控制作为补偿。

2.空调自动控制系统设计步骤1.分析被控对象的特性，估算被控对象的时间常数等。

2.根据工艺要求，确定被控参数的控制点，选择自控方案。

3.确定传感器、变送器的安装位置和调节机构的位置。

4.根据被控对象特性及调节质量的要求，选择调节器的调节规律、调节器形式与调节器的型号、规格，选择与之配用的传感器或变送器。

5.选择、计算调节阀流量特性和阀径。

6.绘制自动控制原理图3.调节规律的选择一、选择的原则选择调节规律的目的是为了调节器与被控对象能默契地配合，是构成的调节系统能够满足调节品质的要求。

选择调节器的调节规律时，主要根据广义对象（包括制冷等装置）的特性、负荷变化的状况（温度、空间大小）、主要干扰和对调节品质的要求等方面，按不同情况作具体分析，同时应考领导控制系统的经济性、投入运行方便和维护工作量等因素。

二、线形控制规律的选择1.比例调节规律（P ）比例调节规律是最基本、最主要的调节规律，其特点是输出与输入偏差成正比，迅速有力地克服干扰的影响，过渡时间短。

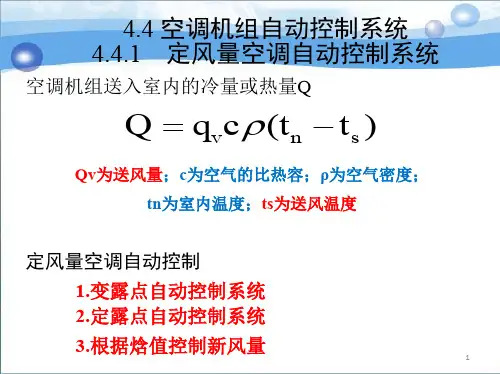

新风（空调）自动控制系统↑简介所谓新风（空调）自动控制系统，是以充分利用室外空气的自然冷却能力，有效降低空调系统的能源消耗为目的的节能控制系统。

它不仅适用于室内人数变化大，即高峰时室内人员特别密集，而低谷时室内人数比较稀少的大、中型商场、餐厅及舞厅等娱乐场所。

更适用于室内空调冷负荷特别大，全年都需要进行制冷的生产场所（其中包括食用菌人工栽培车间）等。

在空调系统中，新风负荷一般要占整个空调负荷的20%~40%，有的甚至更大。

在进行空调系统的设计时，冬、夏取用的最小新风量是根据人体卫生条件，用来冲洗有害物、补偿局部排风、保证空调房间一定正压值而确定的。

为了保证空调系统在室内最大新风负荷，即室内人数最集中时，仍能满足根据人体卫生条件所确定的新风量指标，该参数通常选得比较大。

而当室内人员相对较少时，如果仍然按照最大新风量输入新风，则会导致能源的白白浪费。

由此引出需要根据室内的实际新风需求量，自动调节新风引入装置的设计理念。

以一座建筑面积为3万平方米的百货大楼为例，将采用固定式新风输入量与采用以室内CO2浓度为控制对象的自动新风调控系统相比较，夏季时，系统的冷负荷后者比前者减少了24.9%；冬季，系统热负荷则减少了67.6%。

同时，对于全年要求室内温度保持在22~24℃，室内冷负荷特别大，全年都需要进行制冷运行的生产场所而言，以上海及周边地区为例，自每年的10月中旬左右起，室外的环境温度开始降至22℃以下，室外空气逐渐具备自然冷却的能力。

随着季节的变化，室外气温进一步下降，相对湿度也保持在一个较低的水平上，反映空气中所含的显热和潜热的综合参数的焓值相对较低，所引入的室外空气所具备的自然冷却能力可以逐步取代由制冷机组所产生的人工冷源，最终当新风温度等同于空调系统的送风温度时，制冷机组可以完全停止制冷运行。

与固定式新风输送方式相比，采用全新风自动控制装置的空调系统全年将节能20~40%。

↑应用新风（空调）自动控制系统是上海凯摩空调工程技术有限公司应用先进的设计理念，以利用室外空气的自然冷却能力，降低空调制冷设备的能源消耗为目的，设计整合的节能控制系统，相继应用于以上海索广电子有限公司数码相机生产车间为代表的全年处于制冷工况的空气调节系统，和以上海丰科生物科技有限食用菌人工栽培基地为代表的现代高效农业项目，以及康宁（上海）有限公司办公楼VAV空调系统等。
