施工组织设计空调风与水系统的技术部分编制人:审核人:日期:目录第一章编制说明 (1)第二章施工部署及现场平面布臵 (1)第三章工程项目划分 (2)第四章施工方法及主要技术措施 (2)第五章拟投入本项目主要人员简历表 (41)第六章开、竣工时间及施工进度表 (45)第七章施工机械使用计划 (46)第八章劳动力使用计划 (47)第九章工程质量保证措施 (48)第十章施工进度计划及保证措施 (52)第十一章安全生产及文明施工措施 (53)第十二章安全应急预案 (56)第一章编制说明一、工程概况1.1工程名称:1.2工程地点:1.3日期:总工期30天。
二、质量等级:本工程施工质量达到国家验评标准规定的合格标准。
三、编制依据:①空调安装文件②工程施工图③国家现行的规程、规范及验评标准④同类工程施工经验四、编制原则①加强施工过程中的质量控制,确保工程质量等级达到优良②科学、合理的安排施工顺序及施工进度,保证工程顺利完工③合理规划施工平面,搞好文明施工,树立企业良好形象④结合同类工程施工经验,重点阐述主要分部、分项工程施工工艺及方法。
第二章施工部署及现场平面布置1.组建强有力的项目经理部,各专业、各部门人员要在开工日期5日前到位,严禁出现有岗无人现象。
根据我公司现状,必须把ISO9002标准的贯彻以及创建省级文明工地等工作人员配备齐全,并在工程开始就要着手各自的准备工作。
2.图纸的领取发放(包括变更、签证)要通过资料员,建立相应台帐。
3.在现场醒目位臵绘制七牌一图。
4.编写专题方案(主要有:空调设备、风系统和水系统)和作业指导书。
主要针对施工过程中的关键过程设质量控制点。
5.组织有关人员做好设计交底和图纸会审工作。
6.搞好特殊工种(如:焊工、起重工、电工等)的培训工作,做到持证上岗。
7.做好施工图预算及各种计划的编制工作(如材料计划、机具设备计划、劳力计划、设备进场计划、施工用电计划等)。
8.平面布臵见附图第三章工程项目划分1.工程质量目标:按工程招标文件的要求,该工程质量目标为单位工程一次交验合格率为100%,整体工程达到优良。
空调水系统施工方案一、项目背景项目位于我国某大型商业综合体,共分为地上五层,地下一层。
空调水系统是该项目的重要组成部分,负责为整个建筑提供舒适的室内环境。
二、施工目标1.确保空调水系统正常运行,满足建筑内各区域温度、湿度需求。
2.保证施工质量,降低后期维修率。
3.提高施工效率,缩短工期。
三、施工范围1.空调水系统管道安装2.空调设备安装3.空调水系统调试4.系统验收四、施工方法1.管道安装(1)管道选材:根据项目需求,选用优质无缝钢管,确保管道强度和密封性能。
(2)管道预制:在工厂内完成管道预制,减少现场施工难度。
(3)管道运输:采用专业的运输车辆,确保管道安全、快捷地到达现场。
(4)管道安装:现场采用吊装、焊接等方法,按照设计图纸进行管道安装。
2.设备安装(1)设备选型:根据项目需求,选用高效、节能的空调设备。
(2)设备运输:采用专业的运输车辆,确保设备安全、快捷地到达现场。
(3)设备安装:现场采用吊装、焊接等方法,按照设计图纸进行设备安装。
3.系统调试(1)调试准备:检查管道、设备安装情况,确保系统具备调试条件。
(2)调试过程:按照调试方案,对空调水系统进行调试,确保各参数达到设计要求。
(3)调试验收:调试完成后,组织相关部门进行验收,确保系统正常运行。
4.系统验收(1)验收标准:按照国家相关验收规范进行验收。
(2)验收流程:组织验收小组,对空调水系统进行全面检查,确保各项指标合格。
五、施工进度1.管道安装:预计15天完成。
2.设备安装:预计10天完成。
3.系统调试:预计5天完成。
4.系统验收:预计3天完成。
六、施工保障措施1.人员保障:选用经验丰富、技能熟练的施工队伍,确保施工质量。
2.设备保障:选用先进的施工设备,提高施工效率。
3.安全保障:加强现场安全管理,确保施工安全。
4.质量保障:严格按照施工方案和验收标准进行施工,确保系统质量。
七、施工难点及解决方案1.难点:管道安装过程中,可能出现交叉作业,影响施工进度。

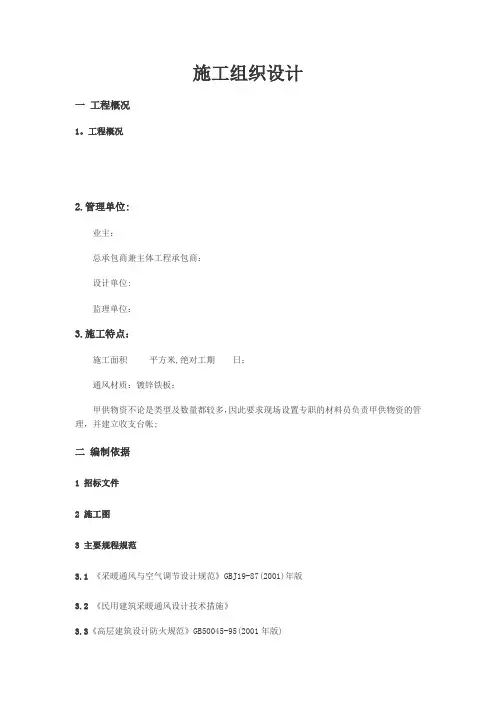

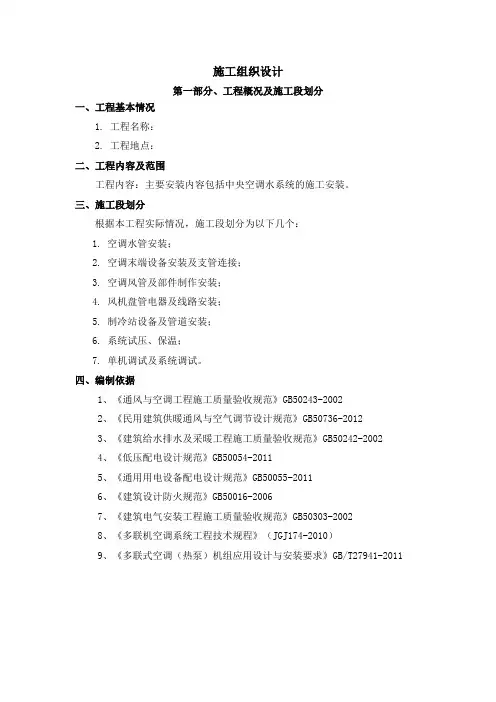

施工组织设计一工程概况1。
工程概况2.管理单位:业主:总承包商兼主体工程承包商:设计单位:监理单位:3.施工特点:施工面积平方米,绝对工期日;通风材质:镀锌铁板;甲供物资不论是类型及数量都较多,因此要求现场设置专职的材料员负责甲供物资的管理,并建立收支台帐;二编制依据1 招标文件2 施工图3 主要规程规范3.1 《采暖通风与空气调节设计规范》GBJ19-87(2001)年版3.2《民用建筑采暖通风设计技术措施》3.3《高层建筑设计防火规范》GB50045-95(2001年版)3。
4《广播电视工程设计防火标准》GYJ133—88国家现行的采暖、通风、防火施工及验收规范三主要项目的施工方案1.空调专业通风施工方案2.空调专业空调水施工方案3.设备运输吊装方案4.成品保护方案5。
专业调试方案四施工方法和施工工艺1。
主要工程量见工程量清单。
2.技术准备工作2.1根据工程特点认真做好图纸自审、会审,并作好记录,充分了解设计意图。
2.2施工前,安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底,使所有施工人员在进入施工现场前,熟悉所安装设备的性能、特点及要求,做到胸中有数.2.3 通过认真审核施工图纸后,分部位、按系统及时绘制出风管加工大样图,并委托通风专业加工厂进行加工制作.2。
4 根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计,提交物资部门,经批准后进行物资的采购加工定货,确保各项物资按时到场。
2。
5 施工前应根据建筑孔洞图进行孔洞的复核,并做好记录工作.3.主要施工方法及技术要求3。
1 通风专业3.1.1 风管及部件的安装3。
1。
1.1 风管的安装:地上部分的空调风管采用镀锌钢板,钢板厚度按“通风与空调工程施工质量验收规范”(GB50243—2002)执行。
风管穿沉降缝用涂塑软管,一般风管法兰连接处垫料用8501胶带,排烟风管使用石棉扭缆。
(1)准备工作:风管系统安装前,应进一步核实风管及送回(排)风口等部件的标高是否与设计图纸相符,检查土建预留的孔洞、预埋件的位置是否符合要求,检查风机、设备基础的尺寸位置是否正确、质量是否符合要求,并作好基础验收记录,并将预制加工的支吊架、风管及部件运至施工现场.同时,将施工辅助用料、垫料等和必要的安装工具准备好,根据工程量大小及系统的多少分段(按放火分区划分)进行安装.(2)支吊架安装风管支吊架加工用料如下:支吊架安装是风管系统安装的第一道工序。
空调水系统施工方案一、前言随着社会发展和人们生活水平的提高,空调设备在各类建筑中得到了广泛应用。
空调水系统是空调设备中至关重要的组成部分,其施工方案的设计和执行对于空调系统的正常运行具有至关重要的作用。
本文将详细介绍空调水系统的施工方案。
二、施工准备在进行空调水系统施工之前,需充分做好以下准备工作: 1. 确定空调水系统的设计方案,包括管道布局、泵站设置等; 2. 准备所需的施工材料,包括管道、阀门、泵等; 3. 确保现场施工人员具备相关的技术培训和操作经验; 4. 检查施工现场,确保施工区域干净整洁,无障碍物。
三、施工步骤1. 安装水泵和设备1.根据设计方案,在指定位置安装水泵和相关设备;2.连接水泵与电源,确保电气连接正确。
2. 安装水管和阀门1.按照设计方案布置水管路线,注意管道的斜度和接头的连接;2.安装各种阀门,确保阀门的开关灵活可靠。
3. 系统调试1.通水检查管道系统是否有漏水情况;2.调试水泵运行情况,检查各部件运转是否正常;3.调整阀门,确保系统各部分运行平稳。
四、施工质量控制在施工过程中,应严格控制施工质量,确保空调水系统的正常运行和安全性。
具体控制措施包括: 1. 每个工序完成后进行严格的自检和互检; 2. 持续监控系统运行情况,发现问题及时处理; 3. 确保施工人员遵守相关操作规程和安全制度。
五、施工总结空调水系统施工是一项复杂的任务,需要施工人员具备丰富的经验和技术。
通过严格控制施工质量和科学施工管理,可以确保空调水系统的正常运行。
未来,我们将进一步改进施工方案,提高系统的效率和稳定性。
以上是空调水系统的施工方案,希望能对相关人员有所帮助。
以上内容为参考文档,如需详细了解,请联系相关专业人员。

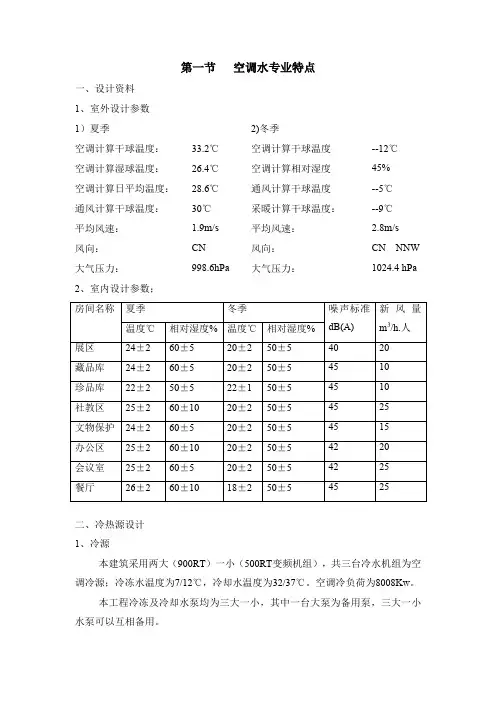

第一节空调水专业特点一、设计资料1、室外设计参数二、冷热源设计1、冷源本建筑采用两大(900RT)一小(500RT变频机组),共三台冷水机组为空调冷源;冷冻水温度为7/12℃,冷却水温度为32/37℃。
空调冷负荷为8008Kw。
本工程冷冻及冷却水泵均为三大一小,其中一台大泵为备用泵,三大一小水泵可以互相备用。
各设备的启动顺序:冷冻水泵、冷却水泵、冷却塔、冷水机组,停机时顺序相反。
2、热源本建筑热源冬季为城市集中供热热网,市政热源检修季热源为蒸汽锅炉,设置两套板式换热器,其一为冬季空调用热水(水--水交换),其二为夏季再热用热水(汽--水交换),空调用热煤参数为65/55℃。
锅炉同时提供加湿用蒸汽及卫生用热。
本建筑冬季空调热负荷为7500Kw,生活热水用热为550Kw,夏季再热量为250Kw,加湿蒸汽用量为910Kg/h。
拟设两台2 t/h蒸汽锅炉。
3、空调水系统1)冷、热水系统均为一次泵变水量系统。
2)初工艺要求夏季再热盘管外,空调机、风机盘管等末端换热器均采用两管制方式,其中工艺空调系统在各自机组处进行冬、夏切换,舒适性空调在冷冻机房统一进行切换。
4、本建筑空调加湿采用干蒸汽加湿。
5、本建筑首层礼仪大厅设低温地板辐射采暖,热煤参数为35/45℃,地板采暖热量为320Kw。
6、主要设备表2泵N=2900r/min蒸汽锅炉G=2 t/h、P=1.0MPa三、空调加湿本建筑空调加湿采用干蒸汽加湿。
四、采暖设计本建筑首层礼仪大厅设低温地板辐射采暖,热媒参数为35/45℃。
地板采暖热量为320Kw。
五、自动控制1、自控范围本建筑设BAS系统一套,纳入该系统的项目有:冷水机组、冷水及冷却水泵、冷却塔、空调机组、新风机组、进排风机、补给水泵、蒸汽锅炉、换热器及各种电动阀门等。
2、冷源本工种冷源为3台(两大一小)冷水机组,其中小机组为变频机组,机组运行台数由系统冷量确定。
六、节能环保与消防1、本建筑屋顶大部分做水平式太阳能发电集热板,消除了大量太阳辐射。
空调水系统施工方案1. 引言空调水系统是一种常见的空调制冷方式,通过循环水来实现空调的制冷效果。
本文档将介绍空调水系统的施工方案,包括设计、选材、施工流程等内容。
2. 设计2.1 确定制冷负荷在设计空调水系统之前,需要先确定制冷负荷。
制冷负荷是指空调系统需要提供的冷量,通常根据建筑的面积、使用用途、人员活动强度等因素进行计算。
确定了制冷负荷后,可以根据标准选取适当的制冷设备和水系统。
2.2 设计水系统根据制冷负荷,设计适当的水系统是关键。
水系统包括冷却水循环系统和冷却塔。
冷却水循环系统由水泵、换热器、阀门等组成,用于将冷却塔中的冷却水输送到空调设备中进行制冷。
冷却塔则用于散热,通过将热水与空气接触,实现冷却效果。
2.3 选材在选材上,需要考虑水系统的耐压能力、耐腐蚀性以及导热能力等因素。
一般情况下,水系统的管道选用PVC管或铜管,水泵选用耐腐蚀的钢材。
3. 施工流程3.1 布线与管道安装首先,根据设计要求进行水系统的布线。
将冷却塔和空调设备之间的管道进行连接,确保管道路径合理、无阻塞,并留有足够的安装、维修空间。
3.2 安装水泵与水箱根据设计要求,在合适的位置安装水泵和水箱。
水泵的安装需要平稳固定,并连接合适的电源。
水箱则需要具备一定容量,以保证水系统的正常运行。
3.3 安装冷却塔冷却塔的安装需要选取适当的位置,确保空气流通良好。
同时,根据设计要求,连接冷却塔与水系统的管道,确保冷却塔能够顺利运行。
3.4 确保安全在施工过程中,需要注重安全。
确保施工人员具备必要的安全防护措施,包括佩戴安全帽、防护眼镜等,并遵守相关的操作规程。
3.5 系统调试完成施工后,进行系统调试是必要的。
通过检查泵流量、水冷却效果等参数,确保系统能够正常运行。
根据实际情况,调整相应的参数,使系统达到最佳的制冷效果。
4. 总结本文介绍了空调水系统的施工方案,包括设计、选材和施工流程等内容。
在施工过程中,务必注重安全,并确保系统能够正常运行。
空调水系统施工方案一、项目背景与目标随着社会的发展和人民生活水平的提高,空调系统已经成为我们生活和工作中必不可少的设备之一、同时,环境保护意识的增强使得空调系统的节能环保成为了人们关注的重点。
因此,本项目旨在设计和施工一个高效、节能、环保的空调水系统,为用户提供舒适的室内环境。
二、施工设计与实施方案1.总体设计方案本项目的施工设计方案包括以下几个部分:空调水泵房、冷却塔、冷凝水系统、循环水系统和空调末端装置。
2.空调水泵房设计空调水泵房位于建筑楼顶,设置专门的空调水泵房,用于存放空调水泵和相关设备。
空调水泵房设计应符合防火、防水等相关安全要求,并保证设备正常运转。
3.冷却塔设计冷却塔位于空调水泵房的一侧。
冷却塔应选用高效低噪声设备,具有自动化控制和保护功能,能够满足建筑物冷却负荷的要求。
4.冷凝水系统设计冷凝水系统用于收集空调过程中产生的冷凝水,通过管道输送到下水道或其他相关处理设备。
冷凝水系统应设计合理、设备结构可靠,确保冷凝水能够顺利和高效地排放。
5.循环水系统设计循环水系统用于循环供应与建筑物空调系统相关的水源。
循环水系统应具备流量稳定、水质好、节能高效等特点。
同时,循环水系统应考虑到水源的可持续性和环境保护的因素。
6.空调末端装置设计空调末端装置包括风机盘管、冷却塔、冷冻机组等设备。
在设计和选择这些设备时,要综合考虑其性能、功率、效率、噪音等因素,确保用户在使用过程中能够得到舒适的室内环境。
三、施工实施方案1.施工材料选择和采购在施工过程中,需要选择高质量、符合国家标准的建材和设备,确保施工质量和施工效果。
选择和采购建材和设备前,应进行仔细的市场调研,综合考虑价格、质量和服务等因素。
2.施工工艺选择和实施施工工艺的选择和实施是确保施工质量的关键。
在施工过程中,应根据具体情况选择适宜的工艺流程,合理安排施工任务,确保施工进度和施工质量。
3.施工监督和检验施工监督和检验是确保施工质量和工程安全的重要环节。

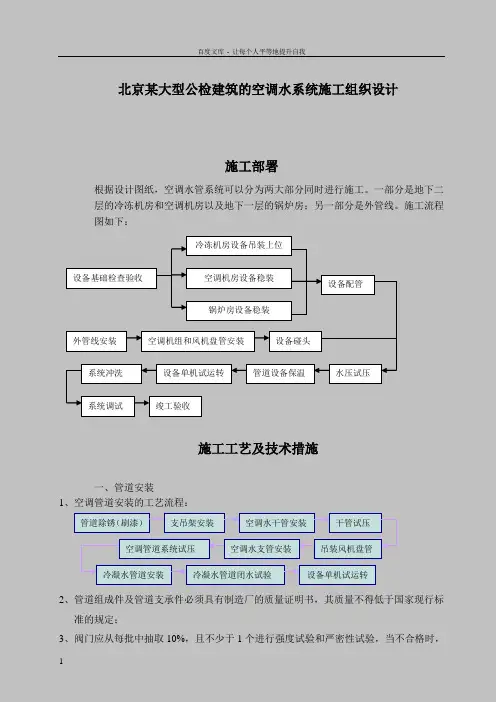

北京某大型公检建筑的空调水系统施工组织设计施工部署根据设计图纸,空调水管系统可以分为两大部分同时进行施工。
一部分是地下二层的冷冻机房和空调机房以及地下一层的锅炉房;另一部分是外管线。
施工流程图如下:施工工艺及技术措施一、管道安装1、空调管道安装的工艺流程:2、管道组成件及管道支承件必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定;3、阀门应从每批中抽取10%,且不少于1个进行强度试验和严密性试验,当不合格时,设备基础检查验收冷冻机房设备吊装上位空调机房设备稳装锅炉房设备稳装设备配管水压试压管道设备保温 设备单机试运转 系统调试 竣工验收系统冲洗 外管线安装空调机组和风机盘管安装设备碰头管道除锈(刷漆)支吊架安装空调水干管安装 干管试压 吊装风机盘管 空调水支管安装空调管道系统试压 冷凝水管道安装冷凝水管道闭水试验设备单机试运转应加倍抽查,仍不合格时,该批阀门不得使用,阀门的强度试验压力不得小于公称压力的倍,试验时间不得少于5min ,以壳体填料无渗漏为合格;严密性试验宜以公称压力进行,以阀瓣密封面不漏为合格;4、DN50(含)以下的管道用砂轮锯切割,DN50以上的管道用氧乙炔火焰切割,切口表面应平整,无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等;切口端面倾斜偏差△不应大于管子外径的1%,且不得超过3mm ,见下图:5、DN40(含DN40)以上的管道采用焊接连接,DN40以下的采用丝扣连接,直管段上两对接焊口中心面间的距离,当公称直径大于或等于150mm 时,不应小于150mm ;当公称直径小于150mm 时,不应小于管子外径;6、焊缝距离弯管起弯点不得小于100mm ,且不得小于管子外径;7、环焊缝距支吊架净距不应小于50mm ,需热处理的焊缝距支吊架不得小于焊缝宽度的5倍,且不得小于100mm 。
8、不宜在管道焊缝及其边缘上开孔。
9、管道安装时,应检查法兰密封面及密封垫片,不得有影响密封性能的划痕、斑点等缺陷;10、穿墙及过楼板的管道,应加套管,套管的尺寸应保证管道的保温层能够穿过套管,管道焊缝不宜置于套管内,穿墙套管的长度不得小于墙厚。
一、工程概况本工程为某大型综合公共建筑,总建筑面积为367,679平方米,建筑高度为450米。
工程包括甲级办公楼、精品特色酒店、豪华单层及高端复式酒店式公寓等高端物业。
地下四层,主要功能为停车库、设备站房以及后勤用房。
地上分为T1、T2、T3三部分,其中T1为超高层塔楼综合体,地上总层数为90层(包括屋顶设备层为94层),T2为板式高层裙房公寓,地上13层,T3为南部独立的商业裙房,地上3层。
二、空调水系统设计要求1. 冷热源:本工程冷热源分别由设在地下室的制冷机房和锅炉房提供,夏季提供7~12冷冻水;冬季空调热源由地源热泵系统提供。
2. 空调水系统:空调水系统分为冷冻水系统和热水系统,冷冻水系统采用电制冷离心式冷水机组,热水系统采用地源热泵系统。
3. 系统分区:根据建筑功能分区,空调水系统分为T1办公、T1公寓、T1酒店、T3商业裙房四个区域。
4. 供回水温度:冷冻水供回水温度为5.5/11.5℃,热水供回水温度为45/40℃。
三、施工方案1. 施工准备(1)施工图纸及资料:熟悉施工图纸及设计资料,明确系统分区、设备规格、管道布置等。
(2)施工队伍:组织具有丰富经验的施工队伍,明确各工种人员职责。
(3)施工材料:准备符合设计要求的管道、阀门、水泵、管件等材料。
2. 施工流程(1)管道安装:按照设计要求,对管道进行切割、预制、连接,确保管道安装质量。
(2)设备安装:根据设计要求,安装水泵、阀门、管件等设备,并进行调试。
(3)试压:对管道系统进行试压,确保管道系统无泄漏。
(4)冲洗:对管道系统进行冲洗,去除管道内的杂质。
(5)保温:对管道系统进行保温,防止热量损失。
3. 施工要点(1)管道安装:严格按照设计要求,确保管道安装位置、高度、间距等符合要求。
(2)设备安装:设备安装位置要符合设计要求,确保设备运行稳定。
(3)试压:试压压力应符合设计要求,确保管道系统无泄漏。
(4)冲洗:冲洗时要确保管道内无杂质,防止影响系统运行。
空调水系统施工方案(上传版)一、前言空调水系统是建筑物中常见的供暖与制冷系统之一,负责通过冷热水循环来调节室内温度。
本文将详细介绍空调水系统施工方案。
二、施工准备在进行空调水系统施工前,需要进行充分准备工作,包括但不限于:1.工程概述:明确空调水系统的设计方案与要求。
2.施工人员:确保施工人员具备相关资质和经验。
3.物料准备:采购所需管道、阀门、水泵等施工材料。
4.工具准备:准备施工所需的工具,确保施工顺利进行。
三、施工步骤1. 管道布置•确定管道布置方案:根据建筑结构和空调水系统设计方案,确定管道的走向和连接方式。
•进行管道安装:按照设计图纸,进行管道、阀门等主体构建的安装。
2. 泵站设置•选址:根据空调水系统的需要,选址泵站位置。
•安装水泵:根据设计要求,安装水泵并连接水管。
3. 设备安装与连接•安装冷却塔:根据设计图纸,安装冷却塔并连接冷却水管路。
•设备连接:将各设备按照设计需求连接好,确保管道畅通。
4. 测试运行•系统测试:完成系统的安装后,进行系统的测试运行,检查管道是否漏水,设备是否正常运转。
四、施工注意事项1.安全第一:施工过程中要注意安全,避免发生事故。
2.按照设计要求施工:严格按照设计图纸和相关标准进行施工操作。
3.仔细检查:在施工结束后,对系统进行仔细检查,确保系统完好无损。
五、施工总结空调水系统施工是一项复杂的工程,需要严格按照设计要求进行施工,并确保系统的正常运行。
通过本文的介绍,相信读者对空调水系统的施工方案有了更加全面的了解。
以上内容为空调水系统施工方案,希望对相关施工人员有所帮助。
遵义市医药产品交易中心中央空调系统方案设计及采购安装施工组织设计**人:******: ******: ***建设单位:遵义市红花岗区药业工业投资开发有限责任公司施工单位: 贵州天源顶盛工程有限公司二0一七年八月目录一、施工组织设计(1)施工方案及技术措施和确保安装进度及安装质量的特殊安装工艺及方案说明1、编制说明本施工方案系以《遵义市医药产品交易中心中央空调系统方案设计及采购安装》为依据,以国家现行建筑安装施工规范为基础,以国家现行有关建筑安装施工、验收规范及质量评定标准为标准,为确保工程施工优质、安全进行,创优良工程、文明工程而编制完成的。
施工中采用的规范及技术标准:1.50243-2002《通风及空调工程施工质量验收规范》2.50235-97《工业管道工程施工及验收规范》3.《麦克维尔中央空调设计及安装手册》4.其它暖通施工规范2、施工准备工作科学合理的管理体制、统一有效的工程指挥系统是顺利施工的重要保证,为此我们将精心挑选业务水平高、责任心强的技术人员和现场管理人员,组成分工细致、责任明确的、富有团队精神的管理集体。
选择参加过同类型或大型工程建设,并及我公司配合多年具有较高技术水平的施工队伍来参加本工程的施工。
对班组长和技术工人采取考核上岗方式,考核分实际操作和专业考试两部分(对施工人员均有定期培训及考核的制度,我司已形成惯例)。
电焊工、电工等特操技术工人,须持证(劳动部门颁发)上岗。
根据工期进度安排,编制各专业详细劳动力计划,配备充足的专业技术工人,保障工程施工的基础力量。
参加本工程进行安装施工的所有人员,在进场前必须进行进场培训教育,内容包括安全、文明施工、现场各项规章制度等,并组织书面考试,考试合格后方可进场工作。
3、物资准备做好施工设备、材料供货和配备充分的施工机具是施工准备的重要环节,是保障顺利施工的必要条件,为此我们特制定了施工机具及检测设备计划和设备及材料进场计划。
对施工机具的要求如下:①要有足够的数量;②具有先进性和实用性;③严格检验筛选,保持100%的完好性;④施工机具的能力要满足工程的需要;⑤施工机具要有专门的管理人员和管理台帐;⑥要配备专门的维修人员;⑦_x0001_按规定必须按期校验的设备和仪器要在有效期内。
4、技术准备工作1)工程技术部根据本工程特点,认真组织好图纸自审、会审,领会标书内容和要求,充分了解设计意图,并结合本工程各项目的特点和实际需要制定有针对性的分项施工方案。
根据方案要求和有关技术、质量规范,做好对施工人员进行技术交底和技术培训的准备。
2)施工前安排本工程的各专业工程技术人员对技术工人进行技术交底、工程内容交底、工艺流程交底,使所有人员在进入施工现场前熟悉所安装设备的性能、特点及合约文件规定,做到胸中有数。
3)通过认真审查施工图纸及有关施工资料,及时准确地做出施工预算,经有关部门批准后由物资供应部门筹备。
4)按图纸及国家标准确定采购标准、运作程序,确保加工订货质量及到货日期。
5)据工程特点和现场情况,制订有关技术、安全等详细施工管理措施。
5、空调工程主要技术措施和施工工艺本章主要叙述空调系统的施工方案及系统调试方案,包括空调设备安装,空调水管路及冷凝水管路的施工方法,以及空调系统调试方案等内容。
本工程施工的总体原则为:先上后下,先大后小,先繁后简。
先重点部位,后次要部位,管道敷设依次先高后低,先主干后分支,配管遵循先风管后水管,先无压后有压的总原则。
1)风冷热泵机组设备及多联空调机组到施工现场后,必须经过现场监理、建设单位现场专业负责人、总包单位现场专业技术负责人共同验收合格后方可进行设备的吊装就位工作。
在设备安装就位前,设备安装厂商必须向总包单位提供可靠的切合实际的现场设备吊装方案,吊装方案必须经过项目部主任工程师审批。
2)室外机安装,必须水平,设备四角固定牢固,减震措施可靠。
安装完的设备必须做好成品保护。
室外机安装水平误差不大于2~3㎜,垂直误差不大于2㎜。
3)室内机安装时,根据平面装饰图的要求进行安装就位。
安装时,动力线缆安装控制线缆安装施工场地清理7、施工步骤拿到设计施工图进行现场复核及各相关专业进行会审确定材料采购计划进行室内隐蔽工程安装(风管、水管系统同时进行)主机基础制作主机设备吊装电控系统安装系统清洗、压力试验风口安装系统调试、试运行8、主要项目施工方法8.1、空调水管道系统安装根据设计要求水管管材为:管径≤50采用镀锌钢管,螺纹连接;50<管径≤100采用镀锌钢管,焊接连接;管径>100,采用无缝钢管,焊接连接。
水管道安装流程图8.2、空调水系统管道工程施工技术(1)管道安装前认真核对管道规格、材质及设计是否相符,按规定除锈、刷油,并将管内污物及锈蚀清除干净。
(2)管理支吊架按设计或标准图制作,支架安装应牢固,距离应符合国家施工及验收规范。
(3)空调冷凝水排水管坡度,依据设计规定按≥1%的坡度施工,软管连接的长度,不大于150㎜,空调机的凝结水管,均做U型水封。
(4)管道焊缝距墙、梁、楼板、支架距离不小于100㎜。
(5)管道丝扣连接,切口应平整,偏差小于1扣丝宽度,套丝光洁,断丝、缺丝长度不超过丝扣总长的10%,拧紧后留2-3扣,接口麻线清除干净。
(6)成排管道安装,直线部分相互平等,曲线部分曲率半径相等。
(7)管道安装停顿时,对敞口处进行可靠封闭。
(8)水系统最低点设泄水阀,最高点或易形成集气的地方设自动放气阀。
(9)阀门安装前进行耐压强度试验,试验方法和要求按规范规定进行;法兰盘焊接采用里外焊,法兰组对时螺栓方向要保持一致,紧固后螺栓外露长度等于1/2螺栓直径。
(10)管道安装坚持先大后小、先上后下、先里后外的原则。
(11)管道穿墙、楼板处要设置套管,穿外墙装防水套管。
(12)空调管道有热伸长要求,吊杆向热膨胀的反方向偏移,滑动支架要灵活,滑托及滑槽两测留2-3㎜间隙,并留有一定的偏移量。
保温管道及支架间垫经过防腐处理的木垫块防护,木托厚度及保温厚度相同,穿楼板处作防水处理。
(14)所有回水管路三通均应做成,不得做成以确保回水畅通。
(15)水泵、冷水机组等设备进出口均采用橡胶软接连接,以消除和吸收振动,降低噪音。
(16)空调水系统设备及附件承压均采用1.6,试验压力如下规定施工:冷冻水管道系统采用分层试压和系统试压相结合的方法。
a、分层试压:在试验压力下,稳压10,压力不得下降,再将系统压力降至工作压力,在60内压力不得下降、外观检查无渗漏为合格。
b、系统试压:在各分区管道及系统主、干管全部连通后,对整个系统的管道进行系统的试压。
试验压力以最低点的压力为准,但最低点的压力不得超过管道及组成件的承受压力。
压力试验升至试验压力后,稳压10,压力下降不得大于0.02,再将系统压力降至工作压力,外观检查无渗漏为合格。
c、冷凝水管做灌水试验,以无渗漏为合格。
(17)保温的管道,在过隔墙处应当在隔墙完成前进行分段预保温,以便使隔墙及保温后的管道结合严密,并不影响土建施工。
(18)空调供、回水管和设备相接前进行冲洗,保证达到设计要求。
8.3、设备安装本工程中设备安装主要指空调机组、室内盘管、空调箱、水泵等设备的安装。
3.1设备安装流程设备安装流程图3.2设备安装一般规定①设备安装严格按照厂商提供的使用说明书进行,同时遵守《制冷设备安装施工及验收规范》(50274-98)和《机械设备安装工程施工及验收规范》(50231-98)以及其它相关标准的要求。
②设备安装前做好下列准备工作:a、设备的开箱检查。
检查人员由甲方、监理、施工单位共同组成;检查内容包括核对设备型号、规格、数量,检查外观质量及随机文件资料、附件是否齐全。
b、基础验收。
设备安装基础满足设计要求,并经中间验收合格。
c、制定切实可行的大型设备运输、吊装方案。
3.3主机设备及水系统设备的安装①主机设备、水泵安装时均有减振措施。
机组的安装位置、标高的允许偏差符合下表规定:主机设备其纵、横向水平度的允许偏差为1/1000,并应符合设备技术文件规定;②水泵的安装a、水泵的平面位置和标高允许偏差为+10㎜,安装的地脚螺栓应垂直、拧紧,且及设备底座接触紧密。
b、整体安装的泵,纵向水平偏差不应大于0.1/1000,横向水平偏差不应大于0.2/1000.c、减震垫及水泵及水泵基础连接牢固、平衡、接触紧密。
8.4、管道防腐及保温空调供回水管道、冷凝水管道保温选用橡塑复合隔热材料粘接安装。
所有明装水管在外表面均涂色以区别管道的性质,吊项和管井中的暗装管道每隔两米作一色环,并用同种颜色标明水流方向,不同管道的颜色如下:冷冻水供水管:浅蓝色冷冻水回水管:深蓝色管道支吊架托架均刷防锈漆两道。
(1)防腐保温流程图(2)工作要点①水管道保温前,除锈、油漆必须按设计要求进行完毕②保温材料必须满足设计要求,必须有产品合格证和性能检测报告。
③空调水管在水压试验合格后进行。
所有管道、设备保温前必须进行隐检工作,合格后再进行。
④水管保温,主管由下向上进行保温,设固定环,接缝处用专用粘接剂涂严、密封。
保温管无滑动,松动,断裂现象。
⑤卷材保温表面平整度允许偏差5㎜。
⑥水管保温应平整、美观、粘接牢固,不得有胀裂和脱落。
⑦相邻二根空调水保温管壳纵缝错开,拼缝处用宽不小于50㎜胶粘带封严。
⑧所有保温管道穿墙或楼板处不得出现漏保现象,并要求用不燃材料堵严。
⑨水管阀门、过滤器及法兰处的保温结构能够单独拆卸。
⑩潮湿、破损的保温材料严禁使用。
8.5风管系统的制作安装8.5.1法兰连接风管的制作(1)板材须有质保书,外观检查必须达到平整、光滑、无锈蚀、无划痕、无锌层剥落,否则不得使用。
(2)经检验合格后的镀锌钢板,按下表的要求,对不同规格的风管采用不同厚度的板材。
在熟悉图纸风管的尺寸和布局的基础上,由熟练的技工师傅放线,保证风管的外观尺寸及管道的规范化。
(3)防火阀及防火墙之间的风管:采用 =1.6厚钢板制作。
(4)加工前应清除板材上的油污,做到一摸、二擦、三查,保证将油污彻底清除干静。
(5)风管法兰将按照图纸规定的系列规格统一制作,法兰的螺栓孔采用冲床和模具进行等距离冲制,法兰的成型焊接也采用专用模具进行定位焊接,以确保同一规格的风管法兰具有互换性。
(6)法兰的加工除边长(或直径)按规范要求外,还应严格做到:⏹法兰组件焊对缝平整度错口不大于0.5,铆钉孔间距不大于100,(螺孔间距不大于120),孔距准确,应具有互换性。
⏹焊渣、焊接飞溅物、浮锈应彻底清除干净。
⏹涂擦附着力强的防锈底漆二层,螺孔及转角不得有油漆淋滴现象。
(7)钢板开料后,由熟练铆工进行压加强筋、咬口、折弯等工序进行风管的制作。
制作成形后,将法兰固定于风管两端,并在两法兰面平行时,将法兰在风管上铆固。
风管及法兰的共同制作关键点是材料开料的准确和制作场地的平整性要求要水平,制作好的风管有得有扭曲或倾斜。
