电力变压器现场安装记录表格

电力变压器安装交底记录一、项目概况电力变压器安装工程是本项目中的重要环节。

根据设计方案和技术要求，本次安装工作将由施工单位负责。

二、工作内容1.安装变压器本体和配电柜。

2.连接变压器进出线和配电柜电缆。

3.完成变压器及其气体绝缘密闭试验。

4.进行变压器的二次接线相序试验。

三、技术要求1.变压器安装前必须进行施工准备，包括预备材料、确定机械安装位置、准备电缆等。

2.变压器安装必须按照变压器的结构要求进行安装，并满足设计图纸中的安装要求。

3.进出口线路和配电线路的连接应正确牢固，并排列有序，接线牢固、导通良好。

4.变压器进出线应正确相符，应接地线与主接地线电阻应符合要求。

5.变压器应进行气体绝缘试验，密闭试验应符合气体绝缘密闭试验规程要求。

6.变压器二次接线相序应确保正确无误，并符合设计要求。

四、安装流程1.现场施工前，需要根据图纸在主体构架上对机械安装位置进行标识，并对配电线路进行布线和连接。

2.施工前检查进出线表号是否与设计要求一致，接地线与主接地线是否符合电阻要求。

3.进行变压器固定及配电柜安装，并检查连接口是否紧固牢靠，各部件是否牢固。

4.进行变压器气体绝缘试验，气体密闭试验后开启气体加压设备通气，空气的压力、湿度和气体气压达到试验要求后，进行一定时间的气体充分混合和镀铝操作，最后再次进行气体稳定试验。

5.进行变压器的二次接线相序连接，检查接线是否牢固、正负极性是否正确，以及电气接地等情况。

五、质量控制1.施工单位应严格按照设计要求和施工规范进行施工，确保施工质量达到设计要求。

2.全程进行质量监督和抽检，对不合格项及时进行整改和追踪处理。

3.施工单位应对已经完成的工程进行验收，并提供验收报告和相关技术资料。

六、安全保障1.施工期间，工作人员必须严格遵守安全生产管理规定，加强安全专项管理和指导，操作人员必须持有相应证书并参加安全培训，确保施工过程中安全生产得到充分保障。

2.施工现场严格执行施工安全手册，加强现场安全管理，保证施工安全。

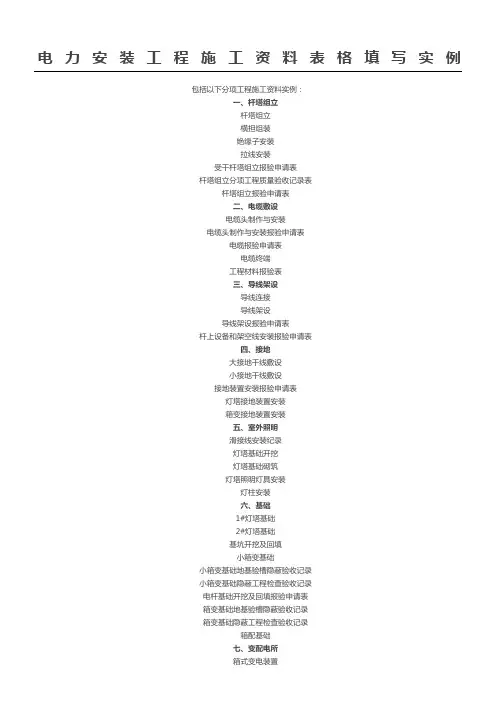

电力安装工程施工资料表格填写实例包括以下分项工程施工资料实例：一、杆塔组立杆塔组立横担组装绝缘子安装拉线安装受干杆塔组立报验申请表杆塔组立分项工程质量验收记录表杆塔组立报验申请表二、电缆敷设电缆头制作与安装电缆头制作与安装报验申请表电缆报验申请表电缆终端工程材料报验表三、导线架设导线连接导线架设导线架设报验申请表杆上设备和架空线安装报验申请表四、接地大接地干线敷设小接地干线敷设接地装置安装报验申请表灯塔接地装置安装箱变接地装置安装五、室外照明滑接线安装纪录灯塔基础开挖灯塔基础砌筑灯塔照明灯具安装灯柱安装六、基础1#灯塔基础2#灯塔基础基坑开挖及回填小箱变基础小箱变基础地基验槽隐蔽验收记录小箱变基础隐蔽工程检查验收记录电杆基础开挖及回填报验申请表箱变基础地基验槽隐蔽验收记录箱变基础隐蔽工程检查验收记录箱配基础七、变配电所箱式变电装置电力变压器配电盘(柜)及二次回路变压器报验申请表小箱式变报验申请表小箱式变电装置成套配电柜、盘安装调试纪录电力变压器安装检查纪录箱式变电装置报验申请表八、分部工程质量验收分部工程质量验收记录导线架设分部工程质量验收记录接地装置分部工程质量验收记录杆塔基础分部工程质量验收记录杆塔组立分部工程质量验收记录电缆分部工程质量验收记录站场照明分部工程质量验收记录九、验收表格封皮单位工程安全和功能检验资料核查及主要功能抽签记录铁路站场电力单位工程观感质量检查记录工程竣工初验报审表分项工程质量验收记录表单位工程质量控制资料核查记录单位工程质量验收记录工程竣工验收报告（程验-2）施工现场质量管理检查记录1铁验表1竣工申请表铁验表3初验专业小组记录表十、其他受电启动及送电开通隔离开关、负荷开关及高压熔断器十一、监理报验用表。

E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。

表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。

以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。

试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。

如不是1min，应在“备注”中说明。

试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。

在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。

“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。

部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。

E.4 SH/T3543－G504“电力变压器试验记录”用于双线圈电力变压器，也可用于变流、整流、电炉变压器。

“铭牌变比”和“实测变比”栏只填写比值，但铭牌的“额定电压”栏应填写一次电压/二次电压（如6/0.4±2×2.5%）。

为规范使用电气符号，直流电阻的“接线”栏目的电源相序采用“l1、l2、l3”代替了“a、b、c”；“变压比”栏目采用了规范符号“L1L2/l1l2、L2L3/l2l3、L3L1/l3l1”代替了“AB/ab、BC/bc、CA/ca”。

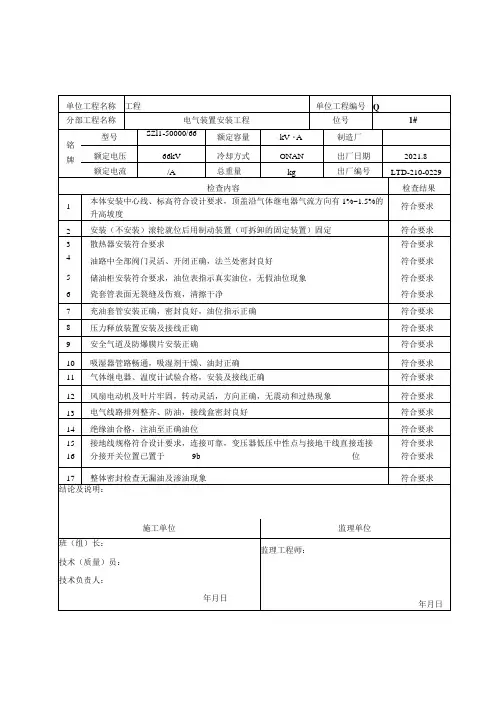

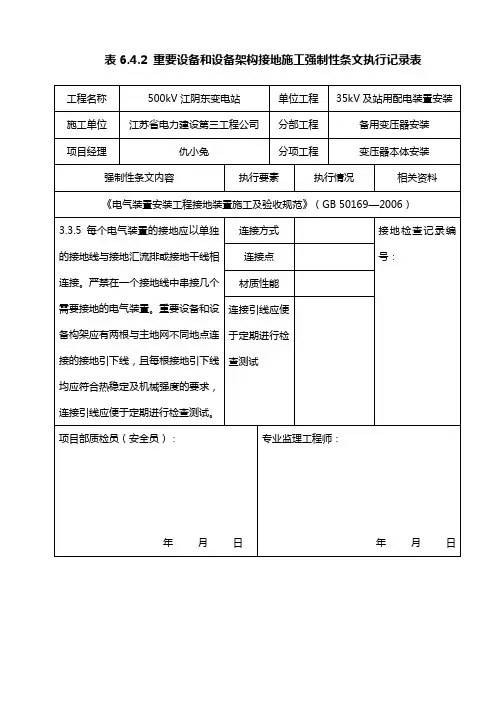

电气设备安装记录表电力变压器现场安装记录表施工单位：中恒建设集团有限公司编号：填写说明:1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“V”，不符合的记录为“X”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”否则记录为“不合格”并提出整改意见和签名确认。

3.涉及重要参数，按实测数据记录。

环网柜现场安装记录施工单位: 编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为““”，不符合的记录为“X”，本工序不存在的检查项目记录为“-”，并签名确认。

2•当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格” 否则记录为“不合格”并提出整改意见和签名确认。

3.涉及重要参数，按实测数据记录0.4KV开关柜现场安装记录施工单位:编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为““”，不符合的记录为“X”，本工序不存在的检查项目记录为“-”，并签名确认。

2•当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格” 否则记录为“不合格”并提出整改意见和签名确认。

3.涉及重要参数，按实测数据记录施工单位: 编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为"V"，不符合的记录为"x”，本工序不存在的检查项目记录为“ -”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在"现场质安员验收意见”栏记录为"合格” 否则记录为"不合格”并提出整改意见和签名确认。

电气(diànqì)安装施工记录表格(2010)电气安装施工记录(jìlù)表格(2010)电气(diànqì)安装施工记录(jìlù)表格SLA-DQ001~030-2010电气安装(ānzhuāng)施工记录目录序号文件名称编号在卷页数备注1封面首页SLA-DQ001-201012变压器安装记录SLA-DQ002-201013变压器安装记录(续)SLA-DQ003-201014成套配电柜（盘）安装记录SLA-DQ004-201015成套配电柜（盘）安装记录(续)SLA-DQ005-201016电力电容器安装记录SLA-DQ006-201017硬母线安装记录SLA-DQ007-201018电缆敷设施工记录SLA-DQ008-201019电缆头制作记录SLA-DQ009-2010110隔离开关、负荷开关及高压熔断器安装记录SLA-DQ010-2010111空气开关、刀开关及交流接触器安装记录SLA-DQ011-2010112电气设备干燥记录（一）SLA-DQ012-2010113电气设备干燥记录（二）SLA-DQ013-2010114蓄电池安装记录SLA-DQ014-2010115接地装置施工隐蔽记录SLA-DQ015-2010116避雷针、避雷带安装记录SLA-DQ016-2010117配管配线安装检查记录SLA-DQ017-2010118滑接线和滑接器安装记录SLA-DQ018-2010119架空线及路灯安装记录SLA-DQ019-2010120安装检查记录SLA-DQ020-2010121交流电动机检查记录SLA-DQ021-2010122电机试运转记录SLA-DQ022-2010123少油断路器安装记录SLA-DQ023-20101电气安装施工(shī gōng)记录目录（续）序号文件名称编号在卷页数备注24少油断路器安装记录（续）SLA-DQ024-2010125真空断路器安装记录SLA-DQ025-2010126封闭式组合电器安装记录SLA-DQ026-2010127隐蔽电气管道安装记录SLA-DQ027-2010128蓄电池充电、放电记录SLA-DQ028-2010129变压器吊芯检查记录SLA-DQ029-2010130变压器试运行记录SLA-DQ030-2010131设备管道静电接地安装记录SLA-DQ031-2010132设备开箱记录SLA-JX003-20101引用设备安装记录32隐蔽工程记录SLA-JX003-20101引用设备安装记录33JS/03.03.04—2010SLA-DQ001-2010电气设备安装(ānzhuāng)交工技术文件工程(gōngchéng)名称项目名称分部(fēn bù)名称建设(jiànshè)单位施工单位年月日JS/03.03.04—2010编号(biān hào)： SLA-DQ002-2010变压器安装记录项目名称单位工程 分项工程变压器型号： 额定容量： kVA制造厂额定电压： / kV 额定电流： / A 出厂日期： 年 月 日 变压器编号： 施工图号： 执行标准： 序号 外观检查项目结 果 1 核对部件 2 油箱及其密封情况3 散热器、油枕4 绝缘套管5 其它部件部件的情况与组装1、温度计/温度控制器2、瓦斯继电器3、散热器用清洗次，后用 MPa压力的进行密封试验，持续小时无渗漏。

安全技术交底记录表（9）高压避雷器的引线其截面应满足以下要求。

铜线铝线引上线≥16mm2 ≥25mm2引下线≥25mm2 ≥35mm2（10）变压器外壳、台架应可靠接地；避雷器接地引下线、低压侧中性点均应与两条电杆的接地引线分别可靠连接（两点接地），接地线与主接地网的连接应满足设计及规范要求。

（11）双电缆出线接线端子必须分别在设备接线端子两侧搭接。

（12）裸露带电部分宜进行绝缘处理。

（13）户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出2～3丝扣。

（14）导线应相色标识正确清晰四、安全要求（1）进入施工现场的工作人员必须穿棉质工作服，必须戴好安全帽，高空作业必须系好安全带，工作负责人必须佩戴“工作负责人”袖标。

（2）起重伤害：起重操作人员持有有效《特种作业操作证》；选用与被吊物匹配的钢丝绳，钢丝绳锈蚀严重断股禁止使用，被吊物重（3）心适当、绑扎点牢固；起重吊装前，现场工作负责人应划定危险作业区域，设置围栏及醒目的警示标志，防止无关人员进入；起重作业应专人指挥，起重前必须先鸣喇叭，或向现场工作人员发出明确信号。

现场工作人员和指挥人员应站在安全地方，起重臂、被吊物下严禁站人；重物刚离地面时必须由指挥起吊人员检查是否安全（吊物重心应找正并检查起重机械支撑脚等各部有无异常现象）。

（4）触电：吊车在带电线路附近施工时，吊车要有临时接地线接地，接地电阻要求4以下，吊车司机要注意带电线路与吊车的安全距离，现场工作负责人要派专人监护吊车施工时的安全，随时提醒吊车司机，确保吊车和带电线路的安全距离。

（5）物体打击：台架基础不牢固；附件连接安装不牢固；用绳索传递工器具、材料，现场人员必须戴安全帽。

（6）高处坠落：保持安全距离，设专人监护，使用双保险安全带，注意移动转位；不按规定使用或选用不合格登高工具。

五、户外隔离开关安装1. 隔离开关安装及调整安装（1）借助铁滑轮及绳索（必要时使用起重设备）将户外隔离开关安装在支架上，并用热镀锌螺栓固定牢固。

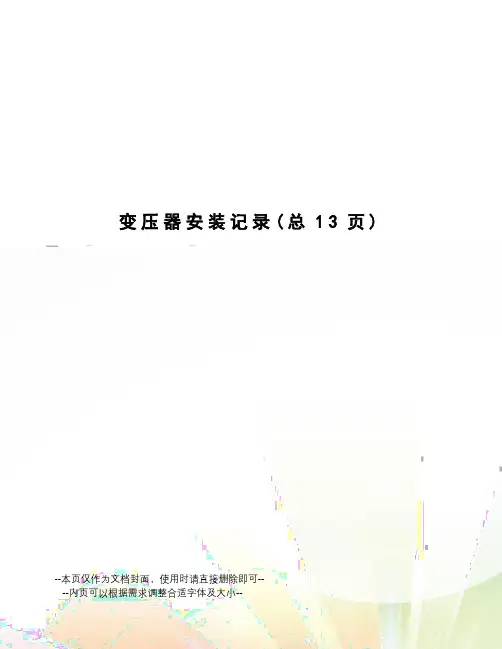

变压器安装记录(总13页)
