第二节发动机综合性能检测设备

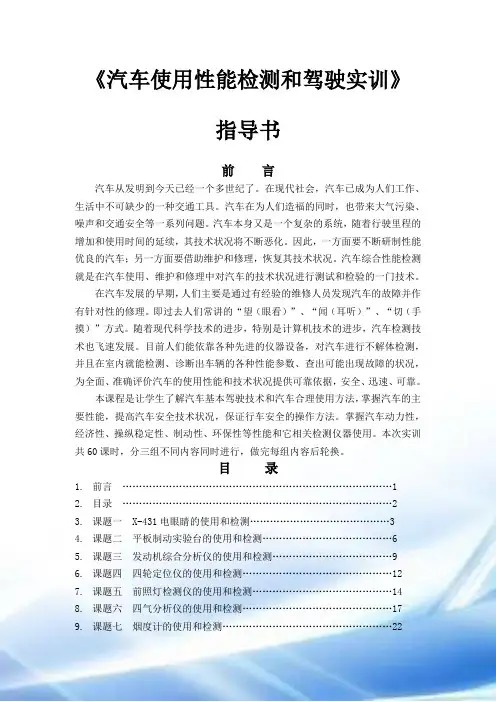

《汽车使用性能检测和驾驶实训》指导书前言汽车从发明到今天已经一个多世纪了。

在现代社会，汽车已成为人们工作、生活中不可缺少的一种交通工具。

汽车在为人们造福的同时，也带来大气污染、噪声和交通安全等一系列问题。

汽车本身又是一个复杂的系统，随着行驶里程的增加和使用时间的延续，其技术状况将不断恶化。

因此，一方面要不断研制性能优良的汽车；另一方面要借助维护和修理，恢复其技术状况。

汽车综合性能检测就是在汽车使用、维护和修理中对汽车的技术状况进行测试和检验的一门技术。

在汽车发展的早期，人们主要是通过有经验的维修人员发现汽车的故障并作有针对性的修理。

即过去人们常讲的“望（眼看）”、“闻（耳听）”、“切（手摸）”方式。

随着现代科学技术的进步，特别是计算机技术的进步，汽车检测技术也飞速发展。

目前人们能依靠各种先进的仪器设备，对汽车进行不解体检测，并且在室内就能检测、诊断出车辆的各种性能参数、查出可能出现故障的状况，为全面、准确评价汽车的使用性能和技术状况提供可靠依据，安全、迅速、可靠。

本课程是让学生了解汽车基本驾驶技术和汽车合理使用方法，掌握汽车的主要性能，提高汽车安全技术状况，保证行车安全的操作方法。

掌握汽车动力性，经济性、操纵稳定性、制动性、环保性等性能和它相关检测仪器使用。

本次实训共60课时，分三组不同内容同时进行，做完每组内容后轮换。

目录1.前言 (1)2.目录 (2)3.课题一 X-431电眼睛的使用和检测 (3)4.课题二平板制动实验台的使用和检测 (6)5.课题三发动机综合分析仪的使用和检测 (9)6.课题四四轮定位仪的使用和检测 (12)7.课题五前照灯检测仪的使用和检测 (14)8.课题六四气分析仪的使用和检测 (17)9.课题七烟度计的使用和检测 (22)10.课题八车轮平衡机的使用和检测 (26)11.课题九轮胎拆装机的使用和检测 (28)12.课题十声级计的使用和检测 (31)13.课题十一汽车驾驶实习 (35)课题一解码器的使用和故障诊断实验目的：随着电子技术的发展，微电脑（ECU）由于其体积小、成本低、可靠性高等优点，在汽车电子控制中得到越来越广泛的使用。

一、实训目的1. 通过发动机综合检测实训，使学生掌握汽车发动机的基本结构和原理，了解发动机检测的基本方法和步骤。

2. 培养学生动手实践能力，提高学生对发动机检测设备的操作技能。

3. 使学生了解发动机检测过程中的安全注意事项，增强学生的安全意识。

4. 培养学生团队协作精神，提高学生的沟通能力。

二、实训内容1. 发动机基本结构与原理（1）发动机概述：介绍发动机的分类、工作原理和性能指标。

（2）发动机总体结构：讲解发动机的各个组成部分及其功能。

（3）发动机主要机构：介绍曲柄连杆机构、配气机构、润滑系统、冷却系统、点火系统等。

2. 发动机检测方法与步骤（1）发动机性能检测：包括发动机功率检测、燃油消耗率检测、排放检测等。

（2）发动机主要部件检测：包括曲轴、连杆、活塞、气缸、气门、轴承等。

（3）发动机故障诊断：根据发动机故障现象，分析故障原因，并提出相应的维修措施。

3. 发动机检测设备的使用（1）发动机功率检测仪：介绍功率检测仪的原理、使用方法和注意事项。

（2）发动机排放检测仪：讲解排放检测仪的原理、使用方法和注意事项。

（3）发动机油液分析仪器：介绍油液分析仪的原理、使用方法和注意事项。

三、实训步骤1. 理论学习：学习发动机基本结构与原理、发动机检测方法与步骤、发动机检测设备的使用等相关知识。

2. 实践操作：按照实训指导书的要求，进行发动机检测设备的操作和发动机检测实践。

3. 数据分析：对检测数据进行分析，总结发动机性能和故障原因。

4. 故障诊断：根据故障现象，分析故障原因，提出维修措施。

5. 总结报告：撰写实训报告，总结实训过程中的收获和体会。

四、实训报告内容1. 实训时间、地点、指导教师2. 实训目的与要求3. 实训内容与步骤4. 实训过程及操作步骤5. 实训数据与分析6. 故障诊断及维修措施7. 实训收获与体会8. 存在的问题及改进建议五、实训注意事项1. 严格遵守实验室安全规定，确保实训过程中的安全。

汽车检测技术1汽车诊断参数是提供诊断用的，表征汽车，总成，机构技术状况的量2汽车诊断参数包括工作过程参数，伴随过程参数和几何尺寸参数3诊断参数选用的原则有灵敏性、单值性、稳定性、信息性和经济性。

4诊断参数标准由初始值，许用值，极限值组成。

5气缸密封性的诊断参数主要有气缸压缩压力、气缸漏气量、曲轴箱漏气量、气缸漏气率及进气管真空度等发6气缸压力表按表头的不同有锥形或阶梯形的橡胶接头、螺纹管接头。

7电喷汽油发动机，是由电子控制器ECU控制点火系统，其点火提前角包括初始点火提前角、基本点火提前角、修正点火提前角三部分。

8检查点火正时的目的是为了查证点火时间的准确性，而校15在单缸断火情况下测得的发动机转速下降值时，转速下降值愈小，则单缸功率愈小，当下降值等于零时，单缸功率也试接头组成，并附带一个传感器/测试仪。

24根据不同测量原理与结构，空气流量计有翼片式，热膜式，卡门旋涡式。

25汽车动力性一般是指汽车在行驶中能达到的最高车速，最大加速能力和最大爬坡能力。

26汽车制动性能评价指标：制动效能，制动抗热衰退性，制动时汽车的方向稳定性。

27汽车动力性采用汽车发动机在额定扭矩和额定功率时的驱动轮输出功率作为评价指标。

28底盘测功试验台，一般由滚筒装置、功率吸收装置、测量装置、辅助装置四部分组成。

29测功器主要类型有水利式、电力式、电涡流式。

30在用车发动机功率不得低于原额定功率的 75%，大修后功率不得低于原额定功率的90%。

31机动车转向轮的横向侧滑量，用侧滑仪检测时，其值不得超过5m/km。

32当车轮前束（IN）大时，滑动板向外侧滑动，当车轮负前束（OUT）大时，滑动板向内侧滑动。

33五轮仪一般由传感器和记录仪两部分组成，并附带一个脚踏开关。

34用五轮仪检测汽车制动性能，可以测得在规定制动初速度下，从踩着制动踏板始到车辆完全停止所驶过的制动距离和制动时间。

35当五轮仪用于检测汽车制动性能时，能测出制动初速度、制动距离和制动初速度等参数36前照灯的技术状况，可用屏幕法，前照灯校正仪检测。

第一章概论一、名词解释1. 汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值总和。

如外观尺寸、功率、油耗、车速、转速。

2. 汽车故障：汽车部分或完全丧失工作能力的现象。

如不能起动、不能行驶。

3. 汽车工作能力：汽车按技术文件规定的使用性能指标，执行规定功能的能力。

4. 故障现象：故障的具体表现。

5 .汽车诊断：在不解体（或仅卸下个别小件）条件下，确定汽车技术状况或查明故障部位、原因进行的检测、分析与判断。

6. 诊断参数：供诊断用的，表征汽车、总成及机构技术状况的参数。

7. 诊断标准：对汽车诊断的方法、技术要求和限值的统一规定。

8. 诊断规范：诊断作业技术要求的规定。

9. 诊断周期：汽车诊断的间隔期。

10. 汽车检测：确定汽车技术状况或工作能力进行的检查和测量。

二、选择题1. 在不解体(或仅拆卸个别小件)条件下，确定汽车技术状况或查明故障部位、故障原因，进行的检测、分析和判断是（B ）A：汽车检测B：汽车诊断C：汽车维护2.（A）是确定汽车技术状况或工作能力进行的检查和测量。

A：汽车检测B：汽车诊断C：汽车维护3. 发动机功率和汽车的驱动力等属于汽车诊断参数中的（A ）类。

A：工作过程参数B：伴随过程参数C：几何尺寸参数4. 异响、振动和温度等是属于诊断参数中的（B ）类。

A：工作过程参数B、伴随过程参数C：几何尺寸参数5. 配合间隙和自由行程等是属于诊断参数中的（C ）类。

A：工作过程参数B：伴随过程参数C：几何尺寸参数6. 当发动机的有效功率和有效转矩低于额定值的（B）时，说明汽车的动力性变差。

A：90% B：75% C：50%7. 国产汽车的二级维护周期在（B ）范围。

A：1200～2000㎞B：10000～15000㎞C：50000～80000㎞8. 可以作为汽油机供给系的诊断参数的是（A）。

A：喷油器喷油压力B：车轮侧滑量C：车轮前束值9. 当诊断参数测量值处于（A）范围内时，表明诊断对象技术状况良好，无需维修便可继续运行。

第一章汽车检测与诊断技术概述第一节概述一、术语解释（1）汽车技术状况—定量测得的表征某一时刻汽车外观和性能的参数值的总和。

汽车技术状况等级划分：一级，完好车：行车行驶到第一次定额大修间隔里程的2/3 和第二次定额大修间隔里程的2/3 以前，汽车各主要总成的基础件和零部件坚固可靠，技术性能良好；发动机运转平稳，无异响，动力性能良好，燃润料消耗不超过定额指标，废气排放、噪声符合国家标准；各项装备齐全、完好，在运行中无任何保留条件。

二级，基本完好车：车辆主要技术性能和状况或行驶里程低于完好车的要求，但符合GB7258-2004 的规定，能随时参加运输。

三级，需修车：送大修前最后一次二级维护的车辆和正在大修或代更新尚在行驶的车辆。

四级，停驶车：预计在短期内不能修复或无修复价值的车辆。

（2）汽车故障—汽车部分或完全丧失工作能力的现象。

按丧失工作能力程度分：局部故障—汽车部分丧失工作能力，即降低了使用性能的故障。

完全故障—汽车完全丧失工作能力，不能行驶的故障（4）汽车诊断—在不解体（或仅卸下个别小件）条件下，确定汽车技术状况或查明故障部位、原因进行的检测、分析与判断。

第二章汽车诊断与检测技术基础（2 ）诊断参数：间接测量。

如点火、制动、侧滑、缸压、串气量等根据参数的性质分：（2）伴随过程参数定义—是伴随汽车、总成、机构工作过程的一些可测量。

可提供诊断对象的局部信息。

如振动、噪声、异响、过热等。

汽车不工作时，无法测得。

（理解）2、诊断参数的选择原则（1）灵敏性定义—是指诊断对象的技术状况从正常状态到进入故障状态之前的整个试用期内，诊断参数相对于技术状况参数的变化率。

（2）单值性定义—是指汽车技术状况参数从开始值变化到终了值的范围内，诊断参数的变化不应出现极限值。

（3）稳定性定义—是指在相同的测试条件下，多次测得同一诊断参数的测量值，具有良好的一致性（或重复性）。

（记）（4）信息性定义—是指诊断参数对汽车技术状况具有的表征性。

发动机综检仪的检测方法发动机综检仪是一种用于检测和诊断发动机故障的设备。

它能够帮助技师快速定位问题，提高维修效率。

本文将介绍发动机综检仪的检测方法，帮助读者了解该设备的使用步骤和注意事项。

一、连接检测设备1. 首先，确保发动机处于关闭状态，并将车辆停在平坦的地面上。

2. 打开发动机舱盖，找到OBD II接口。

这个接口通常位于驾驶员座位附近。

3. 将发动机综检仪的连接线插入OBD II接口。

确保连接牢固，没有松动。

二、打开检测设备1. 将发动机综检仪的电源线连接到车辆的12V电源插座上。

2. 打开检测设备的电源开关，等待设备启动。

三、选择检测项目1. 在综检仪的菜单界面上，选择发动机诊断功能。

2. 根据车辆的品牌和型号，选择相应的车型。

3. 在车型选择完成后，综检仪将自动读取车辆的VIN码和发动机信息。

四、进行故障诊断1. 在菜单界面上，选择“故障码读取”。

综检仪将自动扫描发动机系统，并显示出任何故障码。

2. 点击故障码，综检仪将提供相应的故障描述和可能的原因。

3. 根据故障描述，进行相应的故障排除。

可以使用综检仪的其他功能，如数据流监视和传感器测试，以进一步确定故障原因。

五、清除故障码1. 在排除故障后，可以选择“故障码清除”功能，将故障码从发动机控制单元中清除。

2. 确认清除操作后，综检仪将发送相应的指令给发动机控制单元，并清除故障码。

3. 检测设备将显示清除成功的提示信息。

六、记录和打印报告1. 在故障诊断和故障码清除完成后，综检仪可以生成一份诊断报告。

2. 在菜单界面上，选择“报告生成”功能。

综检仪将整理并记录故障码、故障描述、排除步骤等信息。

3. 报告可以通过打印机连接到综检仪上进行打印，以备后续参考。

发动机综检仪的检测方法包括连接检测设备、打开检测设备、选择检测项目、进行故障诊断、清除故障码和记录打印报告。

通过正确使用发动机综检仪，技师可以更快速地定位和解决发动机故障，提高维修效率。

这一设备在汽车维修行业中发挥着重要的作用，为维修人员提供了便利和准确的故障诊断工具。

发动机综合性能检测发动机是汽车的动力源，汽车的许多性能都与发动机有着直接或间接的联系。

因此发动机综合性能的检测对于了解整车的性能至关重要。

在发动机不解体的情况下，及时准确地对发动机当前的运转状况做出判断，并给出调整意见，这无疑提高了汽车使用的可靠性、经济性和安全性，同时减小了盲目维修产生的费用。

发动机综合性能分析仪具有检测项目多、功能全、涉及面广的特点，当然，它也是一种结构复杂、技术含量高的仪器。

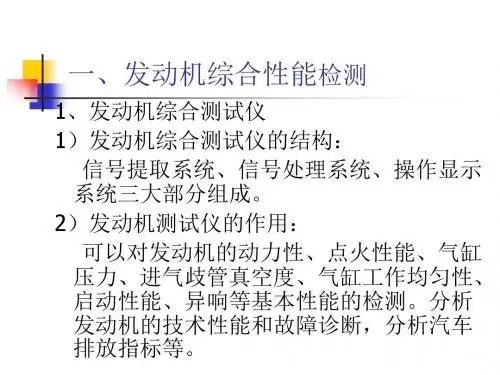

一、实验目的1、掌握点火提前角、发动机转速、机油温度、冷却水温度、进气温度、进气管真空度等的检测方法。

2、能判断检测结果是否在正常范围之内，若检测结果不正常能够了解原因。

二、实验仪器1、EA2000型发动机综合性能分析仪2、一汽大众捷达汽车三、仪器结构功能EA2000型发动机综合性能分析仪是用来检测汽车发动机及电控系统的全新设备，可检测发动机各系统的工作状态、运行参数及排放性能，可实时采集初次级点火信号、喷油信号、电控传感器信号、进排气系统等的动态波形，同时可进行性能分析、波形存储与回放、测试结果查询等，还具有强大的在线帮助系统。

1、外形结构信号提取系统、前端处理器、主电缆、机柜、PC主机（内置高速采集卡、通讯卡）、17’’彩色显示器、喷墨打印机、VEA-501废气分析仪（选配）。

（1）信号提取系统：由各类夹持器、探针和传感器组成，与发动机的被测部位直接或间接连接以拾取被测信号。

该系统由十二组拾取器组成，每一组拾取器根据其任务不同由相应的夹持器、探针及传感器通过电缆与其适配器或接插头连接构成。

（2）前端处理器：包括部分采集信号的预处理，多路转换开关，并承担与计算机的并行通讯，前端处理器底面有八个适配器插口、四个航插和一个主电缆插口。

（3）精灵狗：在使用发动机综合性能分析仪进行测试时，必须将精灵狗插接在主机并行口上，才能启动发动机综合性能分析仪测试程序进行测试。

如果无精灵狗或其接触不良则程序不能运行。

2、主要功能（1）发动机基本检测功能①汽油发动机的检测初级与次级点火波形的采集与处理；点火提前角；动力平衡；汽缸效率测试；起动/充电电压电流测试；相对汽缸压缩压力测试；进气管真空度波形；温度测量；转速稳定性分析；无外载测功；废弃分析。

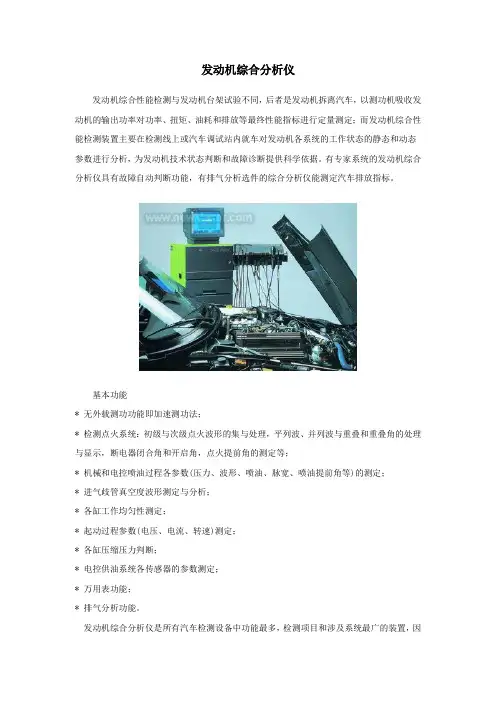

发动机综合分析仪发动机综合性能检测与发动机台架试验不同，后者是发动机拆离汽车，以测功机吸收发动机的输出功率对功率、扭矩、油耗和排放等最终性能指标进行定量测定；而发动机综合性能检测装置主要在检测线上或汽车调试站内就车对发动机各系统的工作状态的静态和动态参数进行分析，为发动机技术状态判断和故障诊断提供科学依据。

有专家系统的发动机综合分析仪具有故障自动判断功能，有排气分析选件的综合分析仪能测定汽车排放指标。

基本功能* 无外载测功功能即加速测功法；* 检测点火系统：初级与次级点火波形的集与处理，平列波、并列波与重叠和重叠角的处理与显示，断电器闭合角和开启角，点火提前角的测定等；* 机械和电控喷油过程各参数(压力、波形、喷油、脉宽、喷油提前角等)的测定；* 进气歧管真空度波形测定与分析；* 各缸工作均匀性测定；* 起动过程参数(电压、电流、转速)测定；* 各缸压缩压力判断；* 电控供油系统各传感器的参数测定；* 万用表功能；* 排气分析功能。

发动机综合分析仪是所有汽车检测设备中功能最多，检测项目和涉及系统最广的装置，因此它的结构较杂，技术含量也较高。

随电子技术在汽车领域的飞速发展，原始的EFI （Electronic Fuel Injection）控制功能延伸到汽车底盘和传动系的电子系统，成为控制面更广的电子管理系统EMS(Electronic Management System)，现代发动机综合分析仪的功能已超越了发动机的畴，增加了ABS (Anti-lock Braking System)和ASR(Acceleration Skid Response)等底盘系统的测试功能。

因此，应倍加关注发动机综合分析仪的管理和操作人员在使用及保养方面的培训。

区别于解码器和一般发动机单项性能的检测仪，发动机综合性能检测仪具有三项特点：* 动态的测试功能：它的传感系统和信号集与记忆功能迅速准确地捕获发动机各瞬变参数的时间函数曲线，这些动态参数是对发动机进行有效判断的科学依据；* 通用性测试过程不依据被检车辆的数据卡(即测试软件)，只针对基本结构和各系统的形式和工作原理进行测试，因此检测结果具有良好的普遍性，检测方法也具有最广泛的通用性；* 主动性发动机综合检测仪不仅能适时集发动机的动态参数，还能主动地发出指令预发动机工作，以完成某些特定的试验程序，如断缸试验等。
