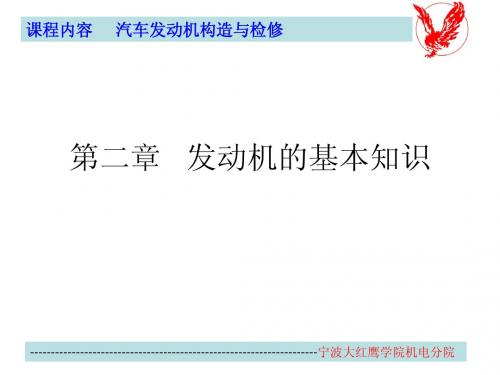

第二章发动机的基本知识

第二章发动机的基本知识

课程内容
汽车发动机构造与检修
一、发动机的分类与基本构造
发动机的定义：
发动机是将某一种形式的能量转变成机械能的机器。
现代汽车大多使用往复活塞式内燃机。它将燃料在 发动机气缸内部进行燃烧，把产生的热能转变成机械能。
发动机的分类 ：
1）、按燃料的使用不同分
汽油机
柴油机
---------------------------------------------------------------------宁波大红鹰学院机电分院
课程内容
单列式
Ｖ型
对置式
---------------------------------------------------------------------宁波大红鹰学院机电分院
课程内容
汽车发动机构造与检修
发动机的基本构造
两大机构：
• 曲柄连杆机构 • 配气机构
五大系统：
• • • • • 燃料供给系统 点火系统 润滑系统 冷却系统 起动系统
课程内容
汽车发动机构造与检修
作功行程
• 作功行程包括燃烧过程和膨胀过程，在这一行程中，进气 门和排气门仍然保持关闭。当活塞位于压缩行程接近上止 点(即点火提前角)位置时，火花塞产生电火花点燃可燃混 合气，可燃混合气燃烧后放出大量的热使气缸内气体温度 和压力急剧升高，最高压力可达3～5MPa，最高温度可达 2200～2800K，高温高压气体膨胀，推动活塞从上止点向 下止点运动，通过连杆使曲轴旋转并输出机械功，除了用 于维持发动机本身继续运转外，其余用于对外作功。随着 活塞向下运动，气缸内容积增加，气体压力和温度降低， 当活塞运动到下止点时，作功行程结束，气体压力降低到 0.3～0.5MPa，气体温度降低到1300～1600K。

第2章 内燃机的工作指标

第2章 内燃机的工作指标

平均指示压力是从实际循环的角度评价发动机气缸工作容 积利用率高低的一个参数。平均指示压力是衡量发动机实 际循环动力性能的一个很重要的指标。
在标定工况下取值范围：
柴油机：
四冲程非增压 0.6～0.95MPa
四冲程增压 0.85～2.6MPa
二冲程
0.35～1.3MPa
汽油机：
四冲程摩托车用 0.9～1.43 MPa 四冲程小客车用 0.65～1.25MPa 四冲程载货车用 0.6～0.85 MPa 二冲程小型风冷 0.4～0.85 Mpa
工质（气体）推动活塞做功定为作正功 “＋” 活塞推动工质（气体）做功定为作负功 “－”
进气过程 正功 “＋” 压缩过程 负功 “－”
膨胀过程 正功 “＋” 排气过程 负功 “－”
11
指示功
指示功的大小可以由p—V图中闭合曲线所占有的面积求得
12
指示功
非增压
增压
四冲程非增压发动机
指示功面积 Fi Fi F1 F2
者致力以求的奋斗目标，因而PL是评定一台发动机整机动力性能和 强化程度的重要指标之一。
29
目前内燃机的pme和PL值一般在下列范围内：
pme/MPa
➢ 农用柴油机 ➢ 汽车用柴油机 ➢ 强化高速柴油机 ➢ 固定船用户速柴油机 ➢ 四冲程摩托车用汽油机 ➢ 四冲程小客车用汽油机 ➢ 四冲程载货汽车用汽油机 ➢ 四冲程小型风冷汽油机
Fi 示功图面积，可以用求积仪或计算方法求得
a:纵坐标比例：Pa/cm N / m2 / cm b:横坐标比例：cm3 / cm 1m3 106cm3
15
2.平均指示压力 pmi
指示功反映了发动机气缸在一个工作循环中所获得的有用功的数量， 它除了和循环中热功转换的有效程度有关外，还和气缸容积的大小有关。 为了能更清楚地对不同工作容积发动机工作循环的热功转换有效程度作比 较，引出了平均指示压力的概念。

汽车发动机机械系统检修课程授课教案

汽车发动机机械系统检修课程授课教案

汽车发动机机械系统检修课程授课教案.doc 第一章：汽车发动机概述1.1 发动机的分类及工作原理1.2 发动机的组成及作用1.3 发动机的主要性能参数1.4 发动机的发展趋势第二章：发动机机体组检修2.1 发动机机体的结构与功能2.2 发动机机体的检修方法及注意事项2.3 发动机气缸体的检修2.4 发动机气缸盖的检修第三章：曲柄连杆机构检修3.1 曲柄连杆机构的结构与功能3.2 曲柄连杆机构的检修方法及注意事项3.3 活塞的检修3.4 曲轴的检修3.5 连杆的检修第四章：配气机构检修4.1 配气机构的结构与功能4.2 配气机构的检修方法及注意事项4.3 气门的检修4.4 凸轮轴的检修第五章：燃油供给系统检修5.1 燃油供给系统的结构与功能5.2 燃油供给系统的检修方法及注意事项5.3 燃油泵的检修5.4 燃油喷射器的检修5.5 燃油滤清器的检修第六章：点火系统检修6.1 点火系统的结构与功能6.2 点火系统的检修方法及注意事项6.3 点火线圈的检修6.4 火花塞的检修6.5 点火模块的检修第七章：冷却系统检修7.1 冷却系统的结构与功能7.2 冷却系统的检修方法及注意事项7.3 冷却液的检修7.4 冷却泵的检修7.5 散热器的检修第八章：润滑系统检修8.1 润滑系统的结构与功能8.2 润滑系统的检修方法及注意事项8.4 油压开关的检修8.5 油底壳的检修第九章：排放控制系统检修9.1 排放控制系统的结构与功能9.2 排放控制系统的检修方法及注意事项9.3 氧传感器的检修9.4 催化转化器的检修9.5 排放控制系统其他部件的检修第十章：发动机综合故障诊断与排除10.1 发动机常见故障现象及原因10.2 故障诊断方法及步骤10.3 故障排除技巧10.4 案例分析10.5 发动机维护与保养注意事项重点和难点解析一、发动机的分类及工作原理难点解析：需要掌握不同类型发动机的工作原理和各自的特点，以便理解其在汽车中的应用和重要性。

(完整版)汽车发动机原理课后习题答案

(完整版)汽车发动机原理课后习题答案

第二章发动机的性能指标1.研究理论循环的目的是什么？理论循环与实际循环相比，主要作了哪些简化？答:目的：1.用简单的公式来阐明内燃机工作过程中各基本热力参数间的关系，明确提高以理论循环热效率为代表的经济性和以平均有效压力为代表的动力性的基本途径2.确定循环热效率的理论极限，以判断实际内燃机经济性和工作过程进行的完善程度以及改进潜力3.有利于分析比较发动机不同循环方式的经济性和动力性简化：1.以空气为工质，并视为理想气体，在整个循环中工质的比热容等物理参数为常数，均不随压力、温度等状态参数而变化2.将燃烧过程简化为由外界无数个高温热源向工质进行的等容、等压或混合加热过程，将排气过程即工质的放热视为等容放热过程3.把压缩和膨胀过程简化成理想的绝热等熵过程，忽略工质与外界的热交换及其泄露等的影响4.换气过程简化为在上、下止点瞬间开和关，无节流损失，缸内压力不变的流入流出过程。

2.简述发动机的实际工作循环过程。

四冲程发动机的实际循环由进气、压缩、燃烧、膨胀、排气组成3.排气终了温度偏高的原因可能是什么？有流动阻力，排气压力>大气压力，克服阻力做功，阻力增大排气压力增大,废气温度升高。

负荷增大Tr增大；n升高Tr增大，∈+，膨胀比增大，Tr减小。

4.发动机的实际循环与理论循环相比存在哪些损失？试述各种损失形成的原因。

答：1.传热损失，实际循环中缸套内壁面、活塞顶面、气缸盖底面以及活塞环、气门、喷油器等与缸内工质直接接触的表面始终与工质发生着热交换2.换气损失，实际循环中，排气门在膨胀行程接近下止点前提前开启造成自由排气损失、强制排气的活塞推出功损失和自然吸气行程的吸气功损失3.燃烧损失，实际循环中着火燃烧总要持续一段时间，不存在理想等容燃烧，造成时间损失，同时由于供油不及时、混合气准备不充分、燃烧后期氧不足造成后燃损失以及不完全燃烧损失4.涡流和节流损失实际循环中活塞的高速运动使工质在气缸产生涡流造成压力损失。

第2章发动机实际循环与评价指标

第2章发动机实际循环与评价指标
第二章发动机工作循环与评价指标
一、四冲程发动机理想循环
四冲程发动机的工作过程由进气、压缩、燃烧膨 胀、排气四个过程组成。理想循环的基本假设： （1）缸内热力系统为闭口系统； （2）加热过程为定容或定压加热，放热简化为定容 放热过程； （3）压缩和膨胀过程近似为绝热过程； （4）工质为理想气体； （5）气缸内无摩擦损失，简化为可逆过程；
3.指示热效率和指示燃油消耗率
指示热效率指实际循环指示功与所消耗的 燃油热量的比值 热功当量
Wi 3.6 10 kJ 3.6 6 it 10 g i hn Q g i hn kJ 1000
3
it
的范围一般是 柴油机 0.43～0.50 汽油机 0.25～0.40
1千瓦.小时的功 需要消耗的热量
三种基本循环的比较
柴油机，在工作条件一定时，其压缩比 也基本上确定，但是其压缩比一般较高，其 压缩终了压力也较高，为避免其工作粗暴、 噪声及振动，必须控制其最高压力。因此应 按一定的最高压力为条件来比较其各种理想 循环的热效率。
二、四冲程发动机的实际循环
1.进气过程 进气过程中进气终点的压力和 温度的范围: ／P0 ／K 汽油机 0.80～0.92 340～380 柴油机 0.80～0.95 300～340
根据加热方式的不同 发动机理想循环分类
定容循环 定压循环 混和循环

1、定容循环
1 - 2 绝热压缩 2 - 3定容加热 3 - 4绝热膨胀 4 - 1定容放热
吸热前压缩气体，提高平均吸热温度是提高热效率的 重要措施，是卡诺循环，第二定律对实际循环的指导。
2、定压循环
1 - 2 绝热压缩 3 - 4绝热膨胀
问2：柴油机采用哪种形式的加热循环

第2章发动机的性能与性能指标

第2章发动机的性能与性能指标
②驱动附件损失，占机械损失的10-20%；如：驱动 配气机构、水泵、机油泵、燃油泵、风扇、转向 助力泵等；。
③泵气损失，占机械损失的10-20%，是指进排气过 程所消耗的功等。
2.机械损失功率和机械损失压力
与pmi和pme类似，机械损失功率Pm为：

Pm

pmmVhin
30
[kW]
pmm与pmi和pme之间的关系为： pmm =pmi-pme

me

m Pe
[kg/kW]
Pl，me 发动机强化程度高。 实际中，汽油机的强化程度要比柴油机高。
强化系数pme • Cm （MPa • m/s
）
汽油机
PL 30-70
汽车柴油机 18-30
拖拉机柴油机 9-15
me 1.1-4.0
2.5-9.0 5.5-16
pmeCm 8-17

e,汽0.20~0.30 ，ge,汽21~8410[g/kW·h]。
由此可见，柴油机的热效率比汽油机高，经济
性比汽油机好。
三、发动机强化指标
1、升功率
——单位气缸工作容积所发出的有效功率。

Pl

P e
iV h
p3[m0kenW/1L0]3
2、比质量
——发动机的质量m与所给出的标定功率 的比值。
则：

Pi

pmi[VkWhin]
300
3、指示燃油消耗率bi（gi）
指示燃油消耗率：单位指示功率的耗油量，也称 指示比油耗。

b i

B P
[g1/k0W3 ·h]
i
式中：B为每小时耗油量[ kg/h ]。

第二章 发动机循环与性能指标

——进气系统的阻力。 进气终了的温度Ta总高于大气温度T0或增压器 出口温度Tk ——高温机件及残余废气加热。
第2章 发动机循环与性能指标
§2.2 发动机的实际循环
压缩过程ab’ ’c’c
作用: 增大温差， 增大膨胀比， 热功转换效率提高， 有利着火和燃烧。 压缩过程为多变过 程。
第2章 发动机循环与性能指标
循环质量 循环指示功 气缸工作容积
Ai —示功图面积；
第2章 发动机循环与性能指标
§2.3 发动机的指示指标
平均指示压力：
单位气缸工作容积的指示功。
Wi pmi Vs
式中 Wi —指示功（kJ）； Vs —气缸工作容积(L)。
第2章 发动机循环与性能指标 二、指示功率P i
§2.3 发动机的指示指标
混合加热循环： Q1和ε不变时， ρ 增大, λ减小， Q2 增大, pt 也下降。 ηt下降,
第2章 发动机循环与性能指标
§2.1 发动机的理论循环
5.三种理论循环比较
（１）初态相同，Q1和ε相等
Q2 p Q2m Q2V
tV tm tp
第2章 发动机循环与性能指标
§2.1 发动机的理论循环
高速柴油机近似为混合加 热循环。
燃烧过程基本上由定容 燃烧和定压燃烧两个阶段 组成。
第2章 发动机循环与性能指标
§2.1 发动机的理论循环
2．定容加热循环
a→c绝热压缩；c→z定容加热
z→b绝热膨胀；b→a定容放热。
汽油机中混合气燃 烧迅速，近似为定容加 热循环。
第2章 发动机循环与性能指标
§2.1 发动机的理论循环
z
b
z'
b'

02第二章涡轮喷气发动机的性能


2.2 燃气涡轮发动机的性能
1 燃气涡轮发动机的性能指标（ performance criteria ）
(1)推力（Thrust） (2)耗油率（Specific Fuel Consumption, SFC）
发动机的耗油率是发动机的第一性能指标，它反映了发动机的 经济性。降低发动机的耗油率始终是发动机设计、研制中的一项重 要目标。
第二章 涡轮喷气发动机的性能
2.1 燃气涡轮发动机的主要热力参数 1 空气流量（ Air mass flow rate ） 2 压气机的增压比（ Compressor pressure ratio / Compression ratio ） 3 涡轮前的最高燃气温度（ TIT-Turbine Inlet Temperature / EGT-Exhaust Gas Temperature ） 4 喷气速度（发动机压力比 EPR） 2.2 燃气涡轮发动机的性能 1 燃气涡轮发动机的性能指标（ performance criteria ） 2 涡轮喷气发动机的转速特性（节流特性） 3 涡轮喷气发动机的速度特性 4 涡轮喷气发动机的高度特性
2 压气机的增压比（ Compressor pressure ratio / Compression ratio）
发动机的增压比和它的功率输出能力与效率有很大的关系，增 压比越高，单位空气量的输出功率越大，同时，效率也越高。
提高增压比的过程中主要解决单级增压比和多级匹配问题、压 气机的稳定性和高温材料与冷却问题。
Q
燃油消耗率与单位空气流量推力的关系为 sfc ?
H uT
随着增压比的提高，压气机出口空气温度也越高，可加入的燃油量 便越少。
? ? Q ? C p T4* ? T3*

汽车发动机的性能指标

2/28
第一章
第一节 第二节 第三节 第四节 第五节 第六节
发动机原理基础知识
气体的热力性质 热力学第一定律 热力学第二定律 发动机的循环 发动机的性能指标 发动机的机械效率
3/28
第五节
发动机的性能指标
一、指示性能指标
二、有效性能指标
三、发动机其他性能评定
4/28
一、指示性能指标
指示性能指标是以汽缸内工质对活塞所做的有用功为基础的 性能指标，只能评定发动机实际工作循环进行的质量好坏。 1.平均指示压力 2.指示功率 3.指示燃油消耗率 4.指示热效率

转速一定，随负荷增加，机械损失功率缓慢增加；
转速一定，在中小负荷范围,随负荷增加，指示功率迅速增加； 在大负荷范围,随负荷增加，指示功率缓慢增加。怠速时，指 示功率等于机械损失功率。 由 m 1 可知，在转速一定时，在中小负荷范围，随负荷增 加，机械效率η m增长较快。在大负荷范围，机械效率η m的增 长速度也逐渐缓慢。在怠速时，机械效率η m等于零。
15/28
6．有效热效率
有效热效率:指发动机实际循环有效功与所消耗热量之比。
We e Q1
16/28
三、发动机其它性能
1．排放性能:有害气体、颗粒（指发动机排出的除水以外 任何液态和固态微粒）。 2．噪声：我国噪声标准中规定轿车噪声不得大于84dB 。 3．冷起动性能：指发动机在低温条件下起动的可靠性，它 直接影响发动机的燃料经济性、使用寿命和驾驶员的劳动 强度等。我国标准规定，不采用特殊的低温起动措施，汽 油机在－10℃、柴油机在－5℃以下的气温条件下，接通起 动机，15 s内发动机应能顺利起动。
m me Pe
3）强化系数：指平均有效压力pe与活塞平均速度Cm的乘积。

2_第二章 汽车动力性能的评价


第一节 汽车动力性能分析的基本理论知识
1.滚动阻力
图2-5
9.00-20轮胎的径向变形曲线
第一节 汽车动力性能分析的基本理论知识
(1)滚动阻力损失的组成 车轮滚动的能量损失由三部分组成，即 消耗于轮胎变形和路面变形的能量损失以及轮胎与路面间的摩擦 损失。
(2)轮胎滚动时的弹性迟滞损失 图2-5所示为弹性轮胎在坚硬路面 上受径向载荷时的变形曲线。 (3)轮胎的弹性迟滞损失表现为阻碍车轮滚动的阻力偶 当车轮静 止时，地面对车轮的法向反作用力的分布是前后对称的，合力通 过车轮中心(见图2-6a)；当车轮滚动时，在法线n-n′前后相对应点d 和d′变形相同(见图2-6b)，但是由于弹性迟滞损失现象，处于压缩 过程的前部d点的地面法向反作用力就会大于处于恢复过程的后部 d′点的地面法向反作用力，这可以从图2-6c中看出。
第三节 汽车动力性能的评价方法
(2)丘陵及山丘行驶 对于实际使用工况主要是在丘陵及山区地带 行驶的各类车辆(包括货车、农用汽车、越野车等)，由于汽车行驶 的路面坡度比较大，因此，发动机的后备功率主要用来克服坡度
阻力功率。 (3)无路地区行驶 对于主要行驶在坏路、无路地区(如沙漠、泥泞 沼泽地、矿区等)的车辆(包括越野车、矿用车等)，由于路面的附 着系数较小，因此不要求车辆有很高的速度，在评价汽车动力性 时，爬坡度和加速时间所占的比重应该比较大。 (4)市区路面 对于主要在城市内行驶的车辆(如公交车、各类公用 车辆等)，由于行车密度及城市交通的种种限制，汽车多以低速档 行驶，此时，最高车速在评价汽车动力性时并没有多大意义，应 加重加速时间的比重，以更好地评价汽车的实际使用动力性。
到一定数值(如200km/h左右)时，滚动阻力显著增加，此时轮胎发 生驻波现象，轮胎周缘不是圆形，出现明显的波浪状。 2.空气阻力 (1)空气阻力的组成 空气阻力可分为压力阻力和摩擦阻力两部分。 (2)空气阻力的计算 (3)空气阻力系数CD 从1950年开始到20世纪70年代初，轿车CD=0. 4～0.6；1990年后，轿车的CD=0.25～0.40，概念车的CD甚至已经 达到0.2。
