第四章-纳米压印技术

纳米压印技术纳米加工技术—纳米压印摘要：半导体器件的特征尺寸必需急剧减小才能满足集成电路迅速发展的需要，采用纳米加工技术可制备出纳米量级的图案及器件。

纳米压印作为纳米加工技术中具有较大潜力的一种工艺，采用非光学技术手段实现纳米结构图形的转移，有望打破传统光刻技术的分辨率极限。

本文从原理入手，介绍了纳米压印技术的分类、发展及应用。

文中所述内容有助于快速理解纳米压印技术的整体概况，对进一步改善纳米压印工艺的性能有着较重要的意义。

1 引言21世纪以来，由半导体微电子技术引发的微型化革命进入了一个新的时代，即纳米技术时代[1]。

纳米技术指的是制备和应用纳米量级(100nm以下)的结构及器件。

纳米尺度的材料性质与宏观尺度的大为不同。

比如块状金的熔融温度为1063℃，而2nm-3nm的纳米金粒子的熔融温度为130℃-140℃等。

功能结构的纳米化不仅节约了能源和材料，还造就了现代知识经济的物质基础。

纳米技术依赖于纳米尺度的功能结构与器件，而实现结构纳米化的基础是先进的纳米加工技术。

在过去几十年的发展中，纳米加工技术不仅促进了集成电路的迅速发展，实现了器件的高集成度，还可以制备分子量级的传感器操纵单个分子和原子等等。

纳米加工技术是人类认识学习微观世界的工具，通过理解这一技术可以帮助我们更好认识纳米技术以及纳米技术支撑的现代高科技产业。

纳米加工技术与传统加工技术的主要区别在于利用该工艺形成的器件结构本身的尺寸在纳米量级。

可以分为两大类[1]：一类是自上而下(top-down)的加工方式，即复杂的微观结构由平面衬底表面逐层建造形成，也可以理解为在已经存在材料的基础上进行特定加工实现纳米结构和器件。

目前发展较为成熟的纳米加工技术，如光刻(平面工艺)、纳米压印(模型工艺)、探针工艺等都属于此类加工技术。

此类加工方式大多涉及到某种方式的光刻制作图形与图形转移技术，可加工的结构尺寸受限于加工工具的能力。

传统的纳米加工工艺相当成熟，可基本满足各种微观结构的研究与生产需要。

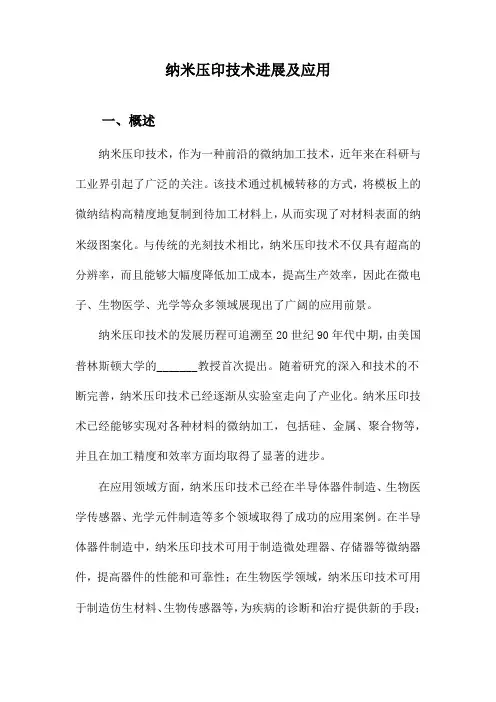

纳米压印技术进展及应用一、概述纳米压印技术，作为一种前沿的微纳加工技术，近年来在科研与工业界引起了广泛的关注。

该技术通过机械转移的方式，将模板上的微纳结构高精度地复制到待加工材料上，从而实现了对材料表面的纳米级图案化。

与传统的光刻技术相比，纳米压印技术不仅具有超高的分辨率，而且能够大幅度降低加工成本，提高生产效率，因此在微电子、生物医学、光学等众多领域展现出了广阔的应用前景。

纳米压印技术的发展历程可追溯至20世纪90年代中期，由美国普林斯顿大学的_______教授首次提出。

随着研究的深入和技术的不断完善，纳米压印技术已经逐渐从实验室走向了产业化。

纳米压印技术已经能够实现对各种材料的微纳加工，包括硅、金属、聚合物等，并且在加工精度和效率方面均取得了显著的进步。

在应用领域方面，纳米压印技术已经在半导体器件制造、生物医学传感器、光学元件制造等多个领域取得了成功的应用案例。

在半导体器件制造中，纳米压印技术可用于制造微处理器、存储器等微纳器件，提高器件的性能和可靠性；在生物医学领域，纳米压印技术可用于制造仿生材料、生物传感器等，为疾病的诊断和治疗提供新的手段；在光学领域，纳米压印技术可用于制造微纳透镜、光纤等光学元件，提高光学系统的性能。

纳米压印技术作为一种新型的微纳加工技术，具有广泛的应用前景和巨大的市场潜力。

随着技术的不断进步和应用领域的不断扩展，纳米压印技术将在未来发挥更加重要的作用，推动科技和工业的快速发展。

1. 纳米压印技术的定义与基本原理纳米压印技术，作为一种前沿的微纳加工技术，正逐渐在微电子、材料科学等领域展现出其独特的优势。

该技术通过机械转移的方式，实现了对纳米尺度图案或结构的高效、精确复制，为制备具有纳米特征的结构和器件提供了强有力的手段。

纳米压印技术的基本原理在于利用压力和热力学效应，将具有纳米结构的模具上的图案转移到待加工材料表面。

制备一个具有所需纳米结构的模具，这一步骤通常依赖于电子束或光刻技术等高精度加工方法。

摘要半导体加工几十年里一直采用光学光刻技术实现图形转移,最先进的浸润式光学光刻在45 nm节点已经形成产能,然而,由于光学光刻技术固有的限制,已难以满足半导体产业继续沿着摩尔定律快速发展。

在下一代图形转移技术中,电子束直写、X射线曝光和纳米压印技术占有重要地位。

其中纳米压印技术具有产量高、成本低和工艺简单的优点,是纳米尺寸电子器件的重要制作技术。

介绍了传统纳米压印技术以及纳米压印技术的新进展,如热塑纳米压印技术、紫外固化纳米压印技术、微接触纳米压印技术等。

关键词:纳米压印；气压辅助压印；激光辅助压印；滚轴式压印AbtractTransfer of graphics is achived by oplical lithography for several decades in semiconductorprocess. The prodution capacity of 45 nm node has been formed. But now semiconductor industry is difficult to be developed according toMoore law because of the inherent limitations of oplical lithograhy. Nowelectron - beam directwriting, X - ray exposure and nanoimprint technology are the main technologies fornext generation graphics transfer technology. Nanoimprint technology has the advantages of high yield, lowcost and simple process. Introduce the traditional nanoimprint technology and its development, includinghot embossing lithography technology, ultraviloet nanoimprint,micro - contact nanoimprint.Key words:Nanoimprint lithography；Pressure-assisted nanoimprint；Laser-assisted nanoimprint；Roller-type nanoimprint- i -目录第1章绪论 (1)第2章纳米压印的技术方法..........................错误！未定义书签。

摘要半导体加工几十年里一直采用光学光刻技术实现图形转移,最先进的浸润式光学光刻在45 nm节点已经形成产能,然而,由于光学光刻技术固有的限制,已难以满足半导体产业继续沿着摩尔定律快速发展。

在下一代图形转移技术中,电子束直写、X射线曝光和纳米压印技术占有重要地位。

其中纳米压印技术具有产量高、成本低和工艺简单的优点,是纳米尺寸电子器件的重要制作技术。

介绍了传统纳米压印技术以及纳米压印技术的新进展,如热塑纳米压印技术、紫外固化纳米压印技术、微接触纳米压印技术等。

关键词:纳米压印；气压辅助压印；激光辅助压印；滚轴式压印AbtractTransfer of graphics is achived by oplical lithography for several decades in semiconductorprocess. The prodution capacity of 45 nm node has been formed. But now semiconductor industry is difficult to be developed according toMoore law because of the inherent limitations of oplical lithograhy. Nowelectron - beam directwriting, X - ray exposure and nanoimprint technology are the main technologies fornext generation graphics transfer technology. Nanoimprint technology has the advantages of high yield, lowcost and simple process. Introduce the traditional nanoimprint technology and its development, includinghot embossing lithography technology, ultraviloet nanoimprint,micro - contact nanoimprint.Key words:Nanoimprint lithography；Pressure-assisted nanoimprint；Laser-assisted nanoimprint；Roller-type nanoimprint- i -目录第1章绪论 (1)第2章纳米压印的技术方法.......................... 错误！未定义书签。

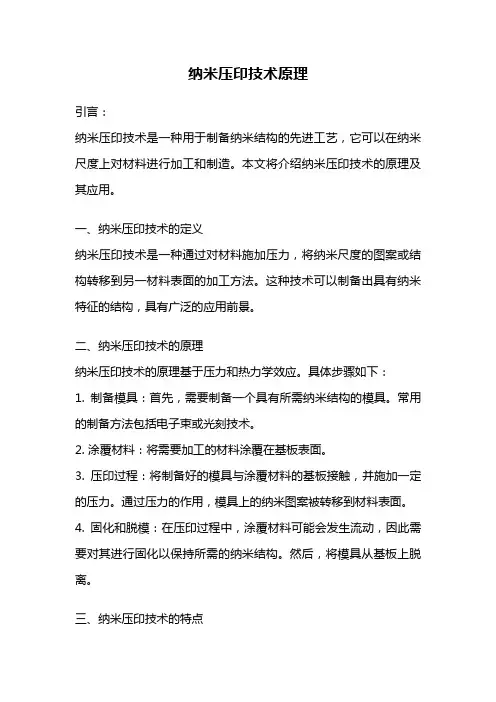

纳米压印技术原理引言：纳米压印技术是一种用于制备纳米结构的先进工艺，它可以在纳米尺度上对材料进行加工和制造。

本文将介绍纳米压印技术的原理及其应用。

一、纳米压印技术的定义纳米压印技术是一种通过对材料施加压力，将纳米尺度的图案或结构转移到另一材料表面的加工方法。

这种技术可以制备出具有纳米特征的结构，具有广泛的应用前景。

二、纳米压印技术的原理纳米压印技术的原理基于压力和热力学效应。

具体步骤如下：1. 制备模具：首先，需要制备一个具有所需纳米结构的模具。

常用的制备方法包括电子束或光刻技术。

2. 涂覆材料：将需要加工的材料涂覆在基板表面。

3. 压印过程：将制备好的模具与涂覆材料的基板接触，并施加一定的压力。

通过压力的作用，模具上的纳米图案被转移到材料表面。

4. 固化和脱模：在压印过程中，涂覆材料可能会发生流动，因此需要对其进行固化以保持所需的纳米结构。

然后，将模具从基板上脱离。

三、纳米压印技术的特点1. 高分辨率：纳米压印技术可以制备出具有纳米级别分辨率的结构，可以满足多种应用的需求。

2. 高效性：纳米压印技术具有高效的加工速度，可以在短时间内制备大面积的纳米结构。

3. 可重复性：纳米压印技术可以实现高度重复性制备，保证产品的一致性和可靠性。

4. 灵活性：纳米压印技术适用于不同类型的材料，包括有机材料、无机材料和生物材料等，具有广泛的应用领域。

四、纳米压印技术的应用纳米压印技术在许多领域都有广泛的应用，包括：1. 光学领域：纳米压印技术可以制备出具有特殊光学性质的结构，用于制备纳米光学器件和光学传感器等。

2. 电子领域：纳米压印技术可以制备出具有特定电子性质的结构，用于制备纳米电子器件和纳米电路等。

3. 生物医学领域：纳米压印技术可以制备出具有特定生物特性的结构，用于制备生物芯片和生物传感器等。

结论：纳米压印技术是一种重要的纳米加工技术，具有高分辨率、高效性、可重复性和灵活性等特点。

它在光学、电子和生物医学等领域有着广泛的应用前景。

随着科技的进步和发展，人们从理论和实验研究中发现，当许多材料被加工为具有纳米尺度范围的形状时，会呈现出与大块材料完全不同的性质。

这些特异的性质向人们展现了令人兴奋的应用前景。

而在开发超大规模集成电路工艺技术的过程中，人们已经开发了一些能够进行纳米尺度加工的技术，例如电子束与X射线曝光，聚焦离子束加工，扫描探针刻蚀制技术等。

但这些技术的缺点是设备昂贵，产量低，因而产品价格高昂。

商用产品的生产必须是廉价的、操作简便的，可工业化批量生产的、高重复性的；对于纳米尺度的产品，还必须是能够保持它所特有的图形的精确度与分辩率。

针对这一挑战，美国“明尼苏达大学纳米结构实验室”从1995年开始进行了开创性的研究，他们提出并展示了一种叫作“纳米压印”(nanoimprint lithography) 的新技术[1]。

纳米材料在电子、光学、化工、陶瓷、生物和医药等诸多方面的重要应用而引起人们的高度重视.一纳米材料的概述：从分子识别、分子自组装、吸附分子与基底的相互关系、分子操作与分子器件的构筑，并通过具体的例证加以阐述，包括在STM 操作下单分子反应有机小分子在半导体表面的自指导生长; 多肽-半导体表面特异性选择结合.生物分子/无机纳米组装体、光驱动多组分三维结构组装体、DNA 分子机器。

所谓纳米材料指的是具有纳米量级从分1~100 nm 的晶态或非晶态超微粒构成的分子识别走向分子信息处理和自组织作用的固体物质。

纳米压印技术具有产量高、成本低和工艺简单的优点，是纳米尺寸电子器件的重要制作技术。

纳米压印技术主要包括热压印、紫外压印(含步进—闪光压印)和微接触印刷等。

本文首先描述了纳米压印技术的基本原理，然后介绍了传统纳米压印技术的新进展，如气压辅助纳米压印技术、激光辅助压印技术、静电辅助纳米压印技术、超声辅助纳米压印技术和滚轴式纳米压印技术等。

最后特别强调了纳米压印的产业化问题。

我们希望这篇综述能够引起国内工业界和学术界的关注，并致力于在中国发展纳米压印技术。

纳米压印及其加工技术摘要：纳米压印是一种全新的纳米图形复制方法。

米压印可望成为一种工业化生产技术，从根本上开辟了各种纳米器件生产的广阔前景。

讲解了纳米压印相关技术种类，技术发展程度，及未来发展方向和应用前景。

关键词：纳米压印；影响因素；产业化发展7月16日，王旭迪老师在我校格物楼二楼学术报告厅开展一场主题报告，本次报告主题为“纳米压印及其加工技术”。

我专业80余人参加了此次报告会。

王老师讲解了纳米压印技术的分类、原理，以及此项技术的发展历程和应用前景。

一、纳米压印的技术方法纳米压印技术最早由Stephen 丫Choi教授在1995年率先提出,这是一种不同与传统光刻技术的全新图形转移技术。

纳米压印技术的定义为：不使用光线或者辐照使光刻胶感光成形，而是直接在硅衬底或者其它衬底上利用物理学的机理构造纳米尺寸图形。

纳米压印技术是一种目前在国际上引起普遍关注的具有超高分辨率的新纳米光刻方法，可以在柔性聚合物等薄膜上形成分辨率小于10nm的大面积三维人工结构。

纳米压印分为两步：压印和图形的转移。

将模版与基片进行对准，基片由硅片和聚合物形成的抗蚀层组成。

通常热压印中抗蚀层为传统光刻胶聚甲基丙烯酸甲脂（PMMA）,且压印前已经均匀固化在硅片上。

然后加压，使模版上的微细图形转移到抗蚀剂上。

最后进行脱模分离，使模版与抗蚀层分离。

后续工艺为采用反应离子刻蚀（RIE）将残余层除去。

这就完成了整个压印过程。

传统纳米压印技术主要有三种：热塑纳米压印技术、紫外固化压印技术和微接触纳米压印技术。

1.1热塑纳米压印技术热塑纳米压印技术主要的工艺流程：制备高精度掩模板，一般采用硬度大和化学性质稳定的SiC、SisN、SQ2 ,利用电子束蚀刻技术或反应离子蚀刻技术来产生图案；利用旋涂的方式在基板上涂覆光刻胶,常见的是PMM和PS加热至光刻胶的玻璃化转换温度（Tg）之上50C〜100C ,然后加压（500kPa〜1 OOOkPa）于模板并保持温度和压力一段时间，液态光刻胶填充掩模版图形空隙；降低温度至Tg以下后脱模，将图形从模板转移到基片上的光刻胶；采用反应离子刻蚀去除残留光刻胶，就将图形转移到基板上。

半导体纳米压印技术
半导体纳米压印技术是一种利用压印方法制备纳米结构的技术。

它将纳米尺度的模具压印到半导体材料的表面上，从而在表面形成所需的纳米结构。

这种技术具有高效、低成本、高分辨率和高可制备性等优点，可以用于制备各种纳米结构，如纳米线、纳米点阵等。

半导体纳米压印技术的工作原理是将纳米尺度的模具与半导体材料的表面接触，然后通过外加压力将模具的纳米结构转移到材料表面。

通常，模具是以硅片为基底制备的，上面有所需的纳米结构图案。

在压印过程中，先将模具与半导体材料的表面接触，并施加足够的压力使其结合。

然后，通过控制温度和压力等参数，使模具的纳米结构转移到半导体材料表面，形成所需的纳米结构。

半导体纳米压印技术在纳米器件制备中具有广泛应用。

例如，可以用于制备纳米杂化结构、光电子器件、光学薄膜和生物传感器等。

与传统的制备方法相比，半导体纳米压印技术具有制备简单、成本低、制备速度快和可批量制备等优点，逐渐成为一种重要的制备方法。
