纳米压印工艺纳米压印工艺简介及应用前景纳米压印工艺是一种高精度的纳米制造方法，通过利用压印模板将其表面的纳米结构复制到另一个材料表面上。
这种工艺具有高效、低成本、高度可扩展性等特点，被广泛应用于纳米光学、纳米电子、光伏电池等领域。
纳米压印工艺最早起源于发展于1977年的微观加工技术，其最初应用于说明电子工艺中的半导体制作过程。
然而，随着纳米科技的兴起，纳米压印工艺被迅速发展和应用于纳米尺度的领域。
这种工艺主要通过两个步骤实现：压印和复制。
原材料（通常是聚合物或金属）被涂覆在基底上，形成一个相对较厚的涂层。
纳米结构的模板被放置在涂层上，并施加压力使其与模板的表面接触。
在这个过程中，纳米结构的模板上的图案将被压印到涂层上。
涂层被固化或通过其他手段凝固，从而保留模板上的纳米结构。
纳米压印工艺的应用领域非常广泛。
在纳米光学方面，它可以用于制造高效率的纳米结构表面，如纳米光栅、纳米棒和纳米孔等，用于改善光传输和收集效率。
这在太阳能电池、光传感器、光学通信等领域中具有重要应用。
纳米压印工艺也可以用于制造微电子器件。
通过在纳米压印过程中，将纳米材料压印到硅基底上，可以制作出高度集成的纳米电子器件，如纳米晶体管和纳米电路。
在生物医学领域，纳米压印工艺也发挥着重要作用。
例如，通过使用纳米压印工艺制作仿生结构模板，可以制造出高度仿真的体外组织模型，用于药物筛选和疾病治疗研究。
纳米压印工艺还可以制作纳米结构表面，用于细胞定位和生物分子识别。
纳米压印工艺的应用前景非常广阔。
随着纳米科技的不断发展，对高精度、低成本的纳米制造需求将不断增加。
纳米压印工艺的高效、精确和可扩展性使其成为满足这一需求的理想选择。
未来，随着制造技术的进一步改进和创新，纳米压印工艺有望在更多领域发挥作用，推动纳米科技的发展。
总之，纳米压印工艺是一种高精度、低成本、可扩展性强的纳米制造方法。
它在纳米光学、纳米电子、生物医学等领域都具有重要应用。
随着纳米科技的不断进步，纳米压印工艺的应用前景广阔。
纳米压印概念纳米压印是一种新兴的纳米加工技术，也被称为“纳米印刷”。
它利用纳米级的印刷技术，可以在纳米尺度上进行精确的图案制作和复制。
纳米压印技术是一种重要的制备纳米结构材料的方法，具有很高的潜力和广阔的应用前景。
纳米压印的原理是利用压印模具对待加工表面进行压力作用，通过控制压力、温度和时间等参数，将模具上的图案或结构传递到被压制物体上，形成纳米级的结构。
纳米压印可以实现高分辨率、高精度的图案复制，其制备的纳米结构材料具有优异的物理、化学和光学性能。
纳米压印技术可以广泛应用于纳米器件的制备和表面纳米结构的制作。
在纳米电子学领域中，纳米压印可以用于制备纳米级晶体管、纳米线阵列和纳米电极等元器件。
在光学领域中，纳米压印可以制备具有特定光学性质的纳米结构，用于制造光学元件、光子晶体和纳米光学器件等。
在生物医学领域中，纳米压印可以制备具有特定形态和功能的纳米生物材料，用于药物传递、细胞培养和生物传感器等应用。
此外，纳米压印还可以用于制备纳米级图形、纳米标记和纳米阵列等领域。
纳米压印技术具有很多优点。
首先，它可以在大范围内实现纳米结构的高效制备，具有高度的可扩展性和可重复性。
其次，纳米压印可以制备复杂多样的纳米结构，包括多层薄膜、纳米线和纳米孔等。
此外，纳米压印技术还可以在多种材料上实现纳米结构的制备，如金属、半导体和聚合物等。
最后，纳米压印技术相对于传统的制备方法，具有低成本和高效率的优势。
然而，纳米压印技术也存在一些挑战和限制。
首先，纳米压印的模具制备和维护成本较高，需要使用昂贵的设备和材料。
其次，在纳米压印过程中，材料的性质和变形机制会对纳米结构的形成和复制产生影响，需要仔细控制制备条件。
此外，纳米压印技术对材料的选择和性能有一定要求，不适用于所有材料和结构的制备。
纳米压印技术在科学研究和工业生产中都具有重要的应用价值。
在科学研究方面，纳米压印可以帮助研究者深入理解纳米尺度下材料的物理和化学特性，推动纳米科学的发展。
纳米压印工艺解读欢迎访问Freekaoyan论文站纳米压印工艺欢迎访问Freekaoyan 论文站目前纳米结构制作的主要途径是采用光刻手段在物体上制作纳米量级图形，纳米尺度的产品必须能够保持它所特有的图形的精确度与分辨率。
随着光学光刻的极限分辨率可以达到光源波长的一半,193 nm 波长的光源分辨率则可以达到100 nm ,157 nm 波长的光源分辨率将达到70 nm。
而由于深紫外线能被各种材料强烈吸收，继续缩短波长将难以找到制作光学系统的材料，这使得光学光刻在70 nm 时在技术上遇到其难以跨越的困难。
为了适应集成电路技术的迅猛发展，在光学光刻努力突破分辨率极限的同时，替代光学光刻的下一代光刻技术在最近几年内获得了大量的研究。
极紫外光刻技术使用波长11～l3nm 的极紫外光，系统采用精度极高的反射式光学系统，以避免折射系统中强烈的光吸收，如何实现足够功率的短波长光源也是一个难点，整个光刻系统造价非常昂贵。
而商用产品的生产必须是廉价的、操作简便的，可工业化批量生产的、高重复性的。
除极紫外光刻之外，比较有前途的还有电子束光刻和接近式X射线光刻，但其也存在一些不足之处，如产出低，模板难以制作等，从而离工业应用还有一段距离。
针对以上的挑战，美国“明尼苏达大学纳米结构实验室”从1995年开始进行了开创性的研究，他们提出并展示了一种叫做“纳米压印”(nanoimprint lithography)的新技术。
纳米压印术是软刻印术的发展，它采用绘有纳米图案的刚性压模将基片上的聚合物薄膜压出纳米级图形，再对压印件进行常规的刻蚀、剥离等加工，最终制成纳米结构和器件。
它可以大批量重复性地在大面积上制备纳米图形结构，并且所制出的高分辨率图案具有相当好的均匀性和重复性。
该技术还有制作成本极低、简单易行、效率高等优点。
因此，与极端紫外线光刻、X射线光刻、电子束刻印等新兴刻印工艺相比，纳米压印术具有不逊的竞争力和广阔的应用前景。

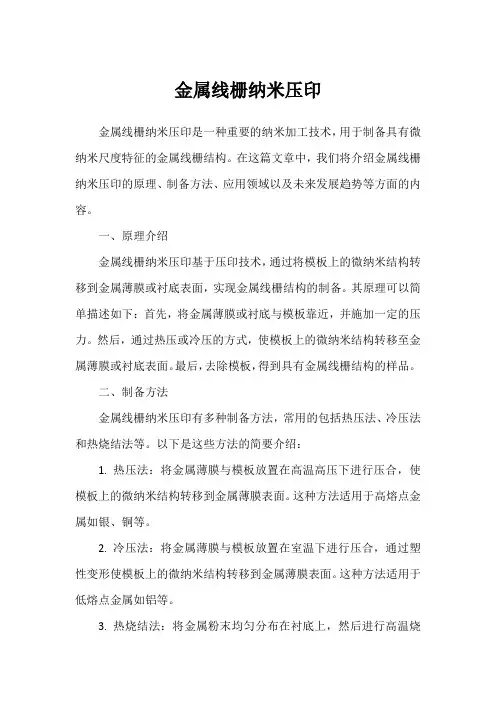

金属线栅纳米压印金属线栅纳米压印是一种重要的纳米加工技术，用于制备具有微纳米尺度特征的金属线栅结构。
在这篇文章中，我们将介绍金属线栅纳米压印的原理、制备方法、应用领域以及未来发展趋势等方面的内容。
一、原理介绍金属线栅纳米压印基于压印技术，通过将模板上的微纳米结构转移到金属薄膜或衬底表面，实现金属线栅结构的制备。
其原理可以简单描述如下：首先，将金属薄膜或衬底与模板靠近，并施加一定的压力。
然后，通过热压或冷压的方式，使模板上的微纳米结构转移至金属薄膜或衬底表面。
最后，去除模板，得到具有金属线栅结构的样品。
二、制备方法金属线栅纳米压印有多种制备方法，常用的包括热压法、冷压法和热烧结法等。
以下是这些方法的简要介绍：1. 热压法：将金属薄膜与模板放置在高温高压下进行压合，使模板上的微纳米结构转移到金属薄膜表面。
这种方法适用于高熔点金属如银、铜等。
2. 冷压法：将金属薄膜与模板放置在室温下进行压合，通过塑性变形使模板上的微纳米结构转移到金属薄膜表面。
这种方法适用于低熔点金属如铝等。
3. 热烧结法：将金属粉末均匀分布在衬底上，然后进行高温烧结，使金属粉末熔结成固体，同时与衬底结合形成金属线栅结构。
这种方法适用于金属线栅的大面积制备。
三、应用领域金属线栅纳米压印在多个领域具有广泛的应用潜力，以下是一些主要的应用领域：1. 光电子学：金属线栅纳米压印可用于制备光学元件，如表面增强拉曼散射（SERS）基底、纳米光栅和光学天线等。
这些结构在传感、光学通信和光催化等领域具有重要应用。
2. 微纳电子学：金属线栅纳米压印可用于制备微纳电子器件，如纳米晶体管、电容器和电感器等。
这些器件在集成电路、柔性电子和生物传感等方面有着广泛的应用。
3. 表面工程：金属线栅纳米压印可用于表面结构的调控，改善材料的表面性能，如增加表面粗糙度、提高润湿性和减少光反射等。
这些性能的改善对于涂层、光学涂层和生物医学材料等方面具有重要意义。
四、未来发展趋势金属线栅纳米压印作为一种纳米加工技术，具有很大的发展潜力。
随着科技的进步和发展，人们从理论和实验研究中发现，当许多材料被加工为具有纳米尺度范围的形状时，会呈现出与大块材料完全不同的性质。
这些特异的性质向人们展现了令人兴奋的应用前景。
而在开发超大规模集成电路工艺技术的过程中，人们已经开发了一些能够进行纳米尺度加工的技术，例如电子束与X射线曝光，聚焦离子束加工，扫描探针刻蚀制技术等。
但这些技术的缺点是设备昂贵，产量低，因而产品价格高昂。
商用产品的生产必须是廉价的、操作简便的，可工业化批量生产的、高重复性的；对于纳米尺度的产品，还必须是能够保持它所特有的图形的精确度与分辩率。
针对这一挑战，美国“明尼苏达大学纳米结构实验室”从1995年开始进行了开创性的研究，他们提出并展示了一种叫作“纳米压印”(nanoimprint lithography) 的新技术[1]。
纳米材料在电子、光学、化工、陶瓷、生物和医药等诸多方面的重要应用而引起人们的高度重视.一纳米材料的概述：从分子识别、分子自组装、吸附分子与基底的相互关系、分子操作与分子器件的构筑，并通过具体的例证加以阐述，包括在STM 操作下单分子反应有机小分子在半导体表面的自指导生长; 多肽-半导体表面特异性选择结合.生物分子/无机纳米组装体、光驱动多组分三维结构组装体、DNA 分子机器。
所谓纳米材料指的是具有纳米量级从分1~100 nm 的晶态或非晶态超微粒构成的分子识别走向分子信息处理和自组织作用的固体物质。
纳米压印技术具有产量高、成本低和工艺简单的优点，是纳米尺寸电子器件的重要制作技术。
纳米压印技术主要包括热压印、紫外压印(含步进—闪光压印)和微接触印刷等。
本文首先描述了纳米压印技术的基本原理，然后介绍了传统纳米压印技术的新进展，如气压辅助纳米压印技术、激光辅助压印技术、静电辅助纳米压印技术、超声辅助纳米压印技术和滚轴式纳米压印技术等。
最后特别强调了纳米压印的产业化问题。
我们希望这篇综述能够引起国内工业界和学术界的关注，并致力于在中国发展纳米压印技术。
半导体纳米压印技术
半导体纳米压印技术是一种利用压印方法制备纳米结构的技术。
它将纳米尺度的模具压印到半导体材料的表面上，从而在表面形成所需的纳米结构。
这种技术具有高效、低成本、高分辨率和高可制备性等优点，可以用于制备各种纳米结构，如纳米线、纳米点阵等。
半导体纳米压印技术的工作原理是将纳米尺度的模具与半导体材料的表面接触，然后通过外加压力将模具的纳米结构转移到材料表面。
通常，模具是以硅片为基底制备的，上面有所需的纳米结构图案。
在压印过程中，先将模具与半导体材料的表面接触，并施加足够的压力使其结合。
然后，通过控制温度和压力等参数，使模具的纳米结构转移到半导体材料表面，形成所需的纳米结构。
半导体纳米压印技术在纳米器件制备中具有广泛应用。
例如，可以用于制备纳米杂化结构、光电子器件、光学薄膜和生物传感器等。
与传统的制备方法相比，半导体纳米压印技术具有制备简单、成本低、制备速度快和可批量制备等优点，逐渐成为一种重要的制备方法。
纳米压印模板的制备方法和制备过程1. 简介纳米压印技术是一种将纳米级图案转移到基底上的方法，广泛应用于纳米电子学、光学、生物医学等领域。
纳米压印模板的制备是纳米压印技术的关键步骤之一，本文将介绍纳米压印模板的制备方法和具体制备过程。
2. 制备方法纳米压印模板的制备方法主要有两种：直接写入法和间接写入法。
2.1 直接写入法直接写入法是指通过电子束曝光或激光束曝光等直接将图案写入到模板材料上。
这种方法具有高分辨率和高精度的优点，适用于制备高质量的纳米压印模板。
2.1.1 电子束曝光法电子束曝光法是利用电子束照射模板材料表面，通过控制电子束的位置和强度来形成所需图案。
具体步骤如下： - 准备好待曝光的模板材料。
- 将模板材料放置在电子束曝光机中。
- 设计并输入图案信息到电子束曝光机中。
- 调整电子束的位置和强度，进行曝光。
- 完成曝光后，对模板材料进行显影、蚀刻等处理，得到最终的纳米压印模板。
2.1.2 激光束曝光法激光束曝光法是利用激光束照射模板材料表面，通过控制激光束的位置和强度来形成所需图案。
具体步骤如下： - 准备好待曝光的模板材料。
- 将模板材料放置在激光束曝光机中。
- 设计并输入图案信息到激光束曝光机中。
- 调整激光束的位置和强度，进行曝光。
- 完成曝光后，对模板材料进行显影、蚀刻等处理，得到最终的纳米压印模板。
2.2 间接写入法间接写入法是指通过制备一个原始模板，然后利用该原始模板制备出多个复制品作为纳米压印模板。
这种方法适用于大面积生产，并且可以降低制备成本。
2.2.1 纳米球自组装法纳米球自组装法是利用纳米颗粒在表面张力作用下自行排列成有序结构的方法。
具体步骤如下： - 准备好基底材料。
- 在基底上涂覆一层可溶于溶剂的聚合物薄膜。
- 将纳米颗粒悬浮液滴在聚合物薄膜上，使其自行排列成有序结构。
- 固化聚合物薄膜，形成原始模板。
- 利用原始模板制备出多个复制品作为纳米压印模板。

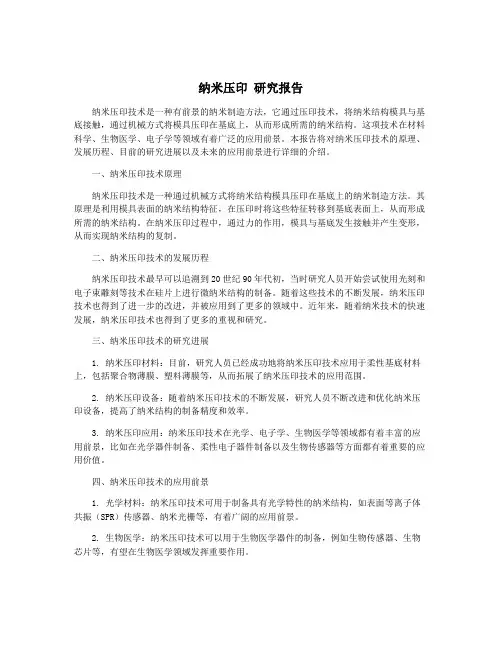

纳米压印研究报告纳米压印技术是一种有前景的纳米制造方法，它通过压印技术，将纳米结构模具与基底接触，通过机械方式将模具压印在基底上，从而形成所需的纳米结构。
这项技术在材料科学、生物医学、电子学等领域有着广泛的应用前景。
本报告将对纳米压印技术的原理、发展历程、目前的研究进展以及未来的应用前景进行详细的介绍。
一、纳米压印技术原理纳米压印技术是一种通过机械方式将纳米结构模具压印在基底上的纳米制造方法。
其原理是利用模具表面的纳米结构特征，在压印时将这些特征转移到基底表面上，从而形成所需的纳米结构。
在纳米压印过程中，通过力的作用，模具与基底发生接触并产生变形，从而实现纳米结构的复制。
二、纳米压印技术的发展历程纳米压印技术最早可以追溯到20世纪90年代初，当时研究人员开始尝试使用光刻和电子束雕刻等技术在硅片上进行微纳米结构的制备。
随着这些技术的不断发展，纳米压印技术也得到了进一步的改进，并被应用到了更多的领域中。
近年来，随着纳米技术的快速发展，纳米压印技术也得到了更多的重视和研究。
三、纳米压印技术的研究进展1. 纳米压印材料：目前，研究人员已经成功地将纳米压印技术应用于柔性基底材料上，包括聚合物薄膜、塑料薄膜等，从而拓展了纳米压印技术的应用范围。
2. 纳米压印设备：随着纳米压印技术的不断发展，研究人员不断改进和优化纳米压印设备，提高了纳米结构的制备精度和效率。
3. 纳米压印应用：纳米压印技术在光学、电子学、生物医学等领域都有着丰富的应用前景，比如在光学器件制备、柔性电子器件制备以及生物传感器等方面都有着重要的应用价值。
四、纳米压印技术的应用前景1. 光学材料：纳米压印技术可用于制备具有光学特性的纳米结构，如表面等离子体共振（SPR）传感器、纳米光栅等，有着广阔的应用前景。
2. 生物医学：纳米压印技术可以用于生物医学器件的制备，例如生物传感器、生物芯片等，有望在生物医学领域发挥重要作用。
3. 电子学：纳米压印技术在柔性电子器件的制备方面有着巨大的潜力，可以用于制备柔性电子元件、柔性显示器件等，推动柔性电子技术的发展。

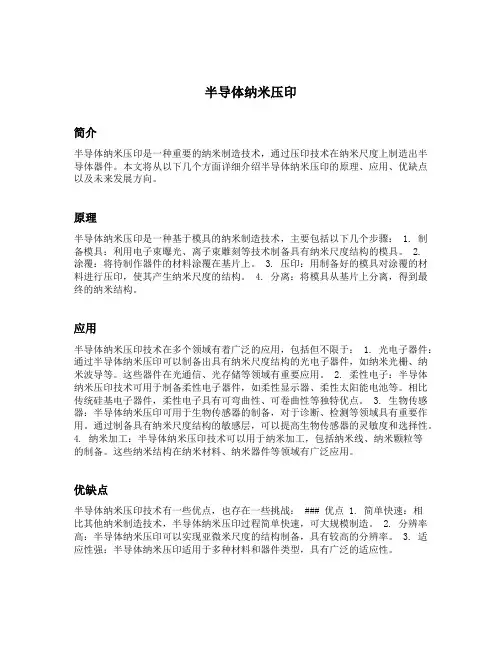

半导体纳米压印简介半导体纳米压印是一种重要的纳米制造技术，通过压印技术在纳米尺度上制造出半导体器件。
本文将从以下几个方面详细介绍半导体纳米压印的原理、应用、优缺点以及未来发展方向。
原理半导体纳米压印是一种基于模具的纳米制造技术，主要包括以下几个步骤： 1. 制备模具：利用电子束曝光、离子束雕刻等技术制备具有纳米尺度结构的模具。
2. 涂覆：将待制作器件的材料涂覆在基片上。
3. 压印：用制备好的模具对涂覆的材料进行压印，使其产生纳米尺度的结构。
4. 分离：将模具从基片上分离，得到最终的纳米结构。
应用半导体纳米压印技术在多个领域有着广泛的应用，包括但不限于： 1. 光电子器件：通过半导体纳米压印可以制备出具有纳米尺度结构的光电子器件，如纳米光栅、纳米波导等。
这些器件在光通信、光存储等领域有重要应用。
2. 柔性电子：半导体纳米压印技术可用于制备柔性电子器件，如柔性显示器、柔性太阳能电池等。
相比传统硅基电子器件，柔性电子具有可弯曲性、可卷曲性等独特优点。
3. 生物传感器：半导体纳米压印可用于生物传感器的制备，对于诊断、检测等领域具有重要作用。
通过制备具有纳米尺度结构的敏感层，可以提高生物传感器的灵敏度和选择性。
4. 纳米加工：半导体纳米压印技术可以用于纳米加工，包括纳米线、纳米颗粒等的制备。
这些纳米结构在纳米材料、纳米器件等领域有广泛应用。
优缺点半导体纳米压印技术有一些优点，也存在一些挑战： ### 优点 1. 简单快速：相比其他纳米制造技术，半导体纳米压印过程简单快速，可大规模制造。
2. 分辨率高：半导体纳米压印可以实现亚微米尺度的结构制备，具有较高的分辨率。
3. 适应性强：半导体纳米压印适用于多种材料和器件类型，具有广泛的适应性。
挑战1.制备模具的挑战：制备具有纳米尺度结构的模具是一个复杂且昂贵的过程，需要高精度的设备和技术。
2.一致性和可重复性：半导体纳米压印过程中，不可避免地存在一些不均匀性和不一致性，需通过优化工艺来提高一致性和可重复性。
纳米压印光刻技术纳米压印技术是美国普林斯顿大学华裔科学家周郁在20世纪1995年首先提出的。
这项技术具有生产效率高、成本低、工艺过程简单等优点,已被证实是纳米尺寸大面积结构复制最有前途的下一代光刻技术之一。
目前该技术能实现分辨率达5nm以下的水平。
纳米压印技术主要包括热压印、紫外压印以及微接触印刷。
纳米压印技术是加工聚合物结构最常用的方法,它采用高分辨率电子束等方法将结构复杂的纳米结构图案制在印章上,然后用预先图案化的印章使聚合物材料变形而在聚合物上形成结构图案。
1、热压印技术纳米热压印技术是在微纳米尺度获得并行复制结构的一种成本低而速度快的方法。
该技术在高温条件下可以将印章上的结构按需复制到大的表面上,被广泛用于微纳结构加工。
整个热压印过程必须在气压小于1Pa的真空环境下进行,以避免由于空气气泡的存在造成压印图案畸变,热压印印章选用SiC材料制造,这是由于SiC非常坚硬,减小了压印过程中断裂或变形的可能性。
此外SiC化学性质稳定,与大多数化学药品不起反应,因此便于压印结束后用不同的化学药品对印章进行清洗。
在制作印章的过程中,先在SiC表面镀上一层具有高选比(38&1)的铬薄膜,作为后序工艺反应离子刻蚀的刻蚀掩模,随后在铬薄膜上均匀涂覆ZEP抗蚀剂,再用电子束光刻在ZEP抗蚀剂上光刻出纳米图案。
为了打破SiC的化学键,必须在SiC上加高电压。
最后在350V的直流电压下,用反应离子刻蚀在SiC表面得到具有光滑的刻蚀表面和垂直面型的纳米图案。
整个热压印过程可以分为三个步骤：(1)聚合物被加热到它的玻璃化温度以上。
这样可减少在压印过程中聚合物的粘性,增加流动性,在一定压力下,就能迅速发生形变。
但温度太高也没必要,因为这样会增加升温和降温的时间,进而影响生产效率,而对模压结构却没有明显改善,甚至会使聚合物弯曲而导致模具受损。
同时为了保证在整个压印过程中聚合物保持相同的粘性,必须通过加热器控制加热温度不变。
纳米压印技术原理引言：纳米压印技术是一种用于制备纳米结构的先进工艺，它可以在纳米尺度上对材料进行加工和制造。
本文将介绍纳米压印技术的原理及其应用。
一、纳米压印技术的定义纳米压印技术是一种通过对材料施加压力，将纳米尺度的图案或结构转移到另一材料表面的加工方法。
这种技术可以制备出具有纳米特征的结构，具有广泛的应用前景。
二、纳米压印技术的原理纳米压印技术的原理基于压力和热力学效应。
具体步骤如下：1. 制备模具：首先，需要制备一个具有所需纳米结构的模具。
常用的制备方法包括电子束或光刻技术。
2. 涂覆材料：将需要加工的材料涂覆在基板表面。
3. 压印过程：将制备好的模具与涂覆材料的基板接触，并施加一定的压力。
通过压力的作用，模具上的纳米图案被转移到材料表面。
4. 固化和脱模：在压印过程中，涂覆材料可能会发生流动，因此需要对其进行固化以保持所需的纳米结构。
然后，将模具从基板上脱离。
三、纳米压印技术的特点1. 高分辨率：纳米压印技术可以制备出具有纳米级别分辨率的结构，可以满足多种应用的需求。
2. 高效性：纳米压印技术具有高效的加工速度，可以在短时间内制备大面积的纳米结构。
3. 可重复性：纳米压印技术可以实现高度重复性制备，保证产品的一致性和可靠性。
4. 灵活性：纳米压印技术适用于不同类型的材料，包括有机材料、无机材料和生物材料等，具有广泛的应用领域。
四、纳米压印技术的应用纳米压印技术在许多领域都有广泛的应用，包括：1. 光学领域：纳米压印技术可以制备出具有特殊光学性质的结构，用于制备纳米光学器件和光学传感器等。
2. 电子领域：纳米压印技术可以制备出具有特定电子性质的结构，用于制备纳米电子器件和纳米电路等。
3. 生物医学领域：纳米压印技术可以制备出具有特定生物特性的结构，用于制备生物芯片和生物传感器等。
结论：纳米压印技术是一种重要的纳米加工技术，具有高分辨率、高效性、可重复性和灵活性等特点。
它在光学、电子和生物医学等领域有着广泛的应用前景。
纳米压印光刻工艺及其制造设备纳米压印光刻工艺是一种用于制作微纳米结构的先进工艺，其制造设备具有非常高的精度和复杂的工作原理。
本文将详细探讨纳米压印光刻工艺及其制造设备的原理、应用和发展趋势。
1. 纳米压印光刻工艺的原理纳米压印光刻工艺是一种通过模板将纳米级结构迅速转移到衬底表面的工艺。
其主要原理是利用模板与衬底间的力学变形，在高温和高压的条件下将模板上的图案转移到衬底表面上。
这一工艺通过不断压印、退印和清洗的循环过程，实现了高精度、高效率的微纳米结构制作。
2. 纳米压印光刻工艺的制造设备纳米压印光刻工艺的制造设备主要包括压印机、模板、衬底和控制系统。
压印机通常包括压印头、压印台和加热系统，能够提供足够的力和温度以确保模板与衬底之间的完全接触，并实现最佳的压印效果。
模板则是影响最终结构质量的关键因素，其制备需要高精度的光刻和电子束刻蚀技术。
衬底的选择与应用也至关重要，要根据具体的微纳米结构需求来进行合理选择。
3. 纳米压印光刻工艺的应用纳米压印光刻工艺在半导体、光伏、生物医学和纳米电子等领域有着广泛的应用。
在半导体行业中，纳米压印光刻工艺可以用于制作纳米级线路、光子晶体和纳米光栅等；在光伏领域，可用于制备太阳能电池表面的抗反射结构；在生物医学领域，可用于制备微流控芯片和细胞培养基板等。
这些应用都离不开纳米压印光刻工艺的支持，其高精度和高效率为微纳米结构的制备提供了重要保障。
4. 纳米压印光刻工艺的发展趋势随着科学技术的不断进步，纳米压印光刻工艺也在不断发展。
未来，人们对其精度、速度和多样化需求将会不断提高，因此其制造设备也需要不断迭代更新。
随着新材料和新技术的引入，纳米压印光刻工艺的应用范围将会不断扩大，为人类社会的发展带来更多可能性。
5. 个人观点和总结纳米压印光刻工艺及其制造设备是一种高精度、高效率的微纳米结构制备工艺，其在科学研究和产业应用中有着重要地位。
我对其发展前景充满信心，相信在未来的发展中，纳米压印光刻工艺将会发挥出更加重要的作用，为人类社会的进步做出更大的贡献。
纳米压印工艺嘿，朋友们！今天咱来聊聊纳米压印工艺，这可真是个神奇又有趣的玩意儿啊！你想想看，纳米级别的操作，那得多精细呀！就好像在一个超级小的世界里玩拼图游戏。
纳米压印工艺呢，就像是一个超级厉害的艺术家，能在那么小的尺度上创造出精美的图案和结构。
咱平常生活里用的好多高科技产品，说不定都有纳米压印工艺的功劳呢！比如说一些电子设备的芯片呀，那上面的线路可复杂了，纳米压印工艺就能把那些精细的线路给完美地印出来。
这就好比是在给芯片这个小“宝贝”化妆，让它变得更漂亮、更厉害！纳米压印工艺可不简单哦！它需要很高的技术和精度。
这可不是随便谁都能玩得转的，得有专业的设备和厉害的技术人员才行。
他们就像是一群神奇的魔法师，能把纳米世界变得丰富多彩。
做纳米压印工艺就像是盖房子，得先有个好的设计图纸，然后再一点一点地把材料堆上去，最后建成一座漂亮的大厦。
在纳米世界里也是一样，要先设计好图案，然后通过各种手段把图案印到材料上。
这中间可不能出一点差错，不然整个作品可就毁了呀！而且哦，纳米压印工艺还在不断发展呢！就像我们人会不断学习进步一样，它也越来越厉害。
以后说不定能做出更多更神奇的东西来，那我们的生活不就变得更加美好啦？想想看，未来的世界里，到处都是用纳米压印工艺制造出来的高科技产品，那该有多酷呀！我们的手机会变得更薄更轻，功能却更强大；我们的电脑会跑得更快，处理信息的能力更强。
哎呀呀，这可真是让人期待啊！朋友们，纳米压印工艺真的是一个非常有前途的技术呀！它就像是一颗闪闪发光的星星，照亮了我们未来的科技之路。
让我们一起期待它能给我们带来更多的惊喜和奇迹吧！不用怀疑，它肯定能做到的！原创不易，请尊重原创，谢谢!。
纳米压印光刻工艺及其制造设备-回复什么是纳米压印光刻工艺及其制造设备？纳米压印光刻工艺是一种利用模板对材料进行微/纳米结构制造的技术。
纳米压印光刻技术常用于制造纳米光电子学和纳米光学器件，并在纳米科学和纳米技术的研究领域得到了广泛的应用。
这种技术通过压印模板上的纳米图案，将模板上的图案转移到受体材料上，从而制造出具有纳米尺寸特征的结构。
纳米压印光刻技术通常需要以下制造设备：1. 压印设备：压印设备是纳米压印光刻工艺的核心设备，用于将压印模板与受体材料接触并施加压力。
压印设备通常分为手动和自动两种类型。
手动压印设备需要操作人员手动操作，而自动压印设备则可以通过计算机程序实现自动化操作。
2. 模板制造设备：压印模板是纳米压印光刻工艺的关键部分。
模板制造设备用于制造模板上的纳米结构。
常用的模板制造技术包括电子束曝光、离子束曝光和纳米压印等。
这些设备可以在高精度和高分辨率下制造出具有纳米尺寸特征的模板。
3. 清洗设备：清洗设备用于清洗模板和受体材料，以确保在压印过程中没有杂质和污染物。
清洗设备通常可以使用化学方法或物理方法进行清洗，例如超声波清洗和离子束清洗等。
4. 涂敷设备：涂敷设备用于在受体材料表面均匀涂覆压印材料，以便在压印过程中实现更好的结合。
常用的涂敷技术包括旋涂、喷涂和溅射等。
纳米压印光刻工艺的步骤包括以下几个方面：1. 模板制备：首先，制备具有所需纳米结构的压印模板。
这可以通过电子束曝光或离子束曝光等制造技术实现。
2. 受体材料涂敷：将受体材料在涂敷设备上均匀涂敷在基板上。
3. 模板对齐：将模板放置在压印设备上，并使用显微镜等设备进行模板对齐，以确保模板上的纳米结构与受体材料上的待制造结构对齐。
4. 压印过程：将受体材料与模板接触，并施加适当的压力。
这会导致模板上的纳米结构被转移到受体材料上，形成所需的纳米结构。
5. 清洗和处理：清洗压印后的样品，去除杂质和污染物，并进行可能的后续处理，例如光刻、薄膜沉积或电子束曝光等。
欢迎访问Freekaoyan论文站纳米压印工艺欢迎访问Freekaoyan论文站
目前纳米结构制作的主要途径是采用光刻手段在物体上制作纳米量级图形，纳米尺度的产品必须能够保持它所特有的图形的精确度与分辨率。
随着光学光刻的极限分辨率可以达到光源波长的一半,193 nm 波长的光源分辨率则可以达到100 nm ,157 nm 波长的光源分辨率将达到70 nm。
而由于深紫外线能被各种材料强烈吸收，继续缩短波长将难以找到制作光学系统的材料，这使得光学光刻在70 nm 时在技术上遇到其难以跨越的困难。
为了适应集成电路技术的迅猛发展，在光学光刻努力突破分辨率极限的同时，替代光学光刻的下一代光刻技术在最近几年内获得了大量的研究。
极紫外光刻技术使用波长11～l3nm 的极紫外光，系统采用精度极高的反射式光学系统，以避免折射系统中强烈的光吸收，如何实现足够功率的短波长光源也是一个难点，整个光刻系统造价非常昂贵。
而商用产品的生产必须是廉价的、操作简便的，可工业化批量生产的、高重复性的。
除极紫外光刻之外，比较有前途的还有电子束光刻和接近式X射线光刻，但其也存在一些不足之处，如产出低，模板难以制作等，从而离工业应用还有一段距离。
针对以上的挑战，美国“明尼苏达大学纳米结构实验室”从1995年开始进行了开创性的研究，他们提出并展示了一种叫做“纳米压
印”(nanoimprint lithography)的新技术。
纳米压印术是软刻印术的发展，它采用绘有纳米图案的刚性压模将基片上的聚合物薄膜压出纳米级图形，再对压印件进行常规的刻蚀、剥离等加工，最终制成纳米结构和器件。
它可以大批量重复性地在大面积上制备纳米图形结构，并且所制出的高分辨率图案具有相当好的均匀性和重复性。
该技术还有制作成本极低、简单易行、效率高等优点。
因此，与极端紫外线光刻、X射线光刻、电子束刻印等新兴刻印工艺相比，纳米压印术具有不逊的竞争力和广阔的应用前景。
目前，这项技术最先进的程度已达到5 nm以下的水平。
纳米压印技术主要包括热压印(HEL)、紫外压印(UV—NIL)(步进－闪光压印(S—FIL))和微接触印刷(μCP)，以下将分别就其压印工艺、特点及存在的不足等方面予以阐述。
1、热压印
热压工艺是在微纳米尺度获得并行复制结构的一种成本低而速度快的方法，仅需一个模具，完全相同的结构可以按需复制到大的表面上。
热压印法的工艺过程分三步：压模制备、压印过程、图形转移。
其基本概念是用电子束刻印术或其他先进技术，把坚硬的压模毛坯加工成一个压模；
然后在用来绘制纳米图案的基片上旋涂一层聚合物薄膜，将其放人压印机加热并且把压模压在基片上的聚合物薄膜上，再把温度降低到聚合物凝固点附近并且把压模与聚合物层相分离，就在基片上做出了凸起的聚合物图案(还要稍作腐蚀除去凹处残留的聚合物)；图形转移是对上一步做成的压印件，用常规的图形转移技术，把基片上的聚合物图案转换成所需材质的图案。
首先是压模制备，压模通常用Si，SiO2，氮化硅、金刚石等材料制成[7,8]。
这些材料具有很多优良的性质：高Knoop硬度、大压缩强度、大抗拉强度可以减少压模的变形和磨损；高热导率和低热膨胀系数，使得在加热过程中压模的热变形很小。
另外，重复的压印制作会污染压模，需要用强酸和有机溶剂来清洁压模，这就要求制作压模的材料是抗腐蚀的惰性材料。
压模的制作通常用高分辨电子束刻印术(EBL)，其过程是：先将做压模的硬质材料制作成平整的片状毛坯，再在毛坯上旋涂一层电子束曝光抗蚀剂，并用电子束刻印术刻制出纳米图案，然后用刻蚀、剥离等常规的图形转移技术，把毛坯上的图案转换成硬质材料的图案。
然后压印，用纳米压印术制作纳米器件所用的基片，例如Si片、
SiO2/Si片、镀有金属底膜的Si片等，与通常光刻工艺所用的没什么不同。
热压主要步骤如下：
1）聚合物被加热到它的玻璃化温度以上这样可减少在模压过程中聚合物粘性，增加流动性。
只有当温度到达其玻璃化温度以上，聚合物中大分子链段运动才能充分开展，使其相应处于高弹态，在一定压力下，就能迅速发生形变。
但温度太高也没必要，因为这样会增加模压周期，而对模压结构却没有明显改善，甚至会使聚合物弯曲而导致模具受损；
2）施加压力聚合物被图案化的模具所压。
在模具和聚合物间加大的压力可以填充模具中的空腔。
压力不能太小，否则，不能完全填充腔体；
3）模压过程结束后，整个叠层被冷却到聚合物玻璃化温度以下，以使图案固化，提供足够大的机械强度；
4）脱模。
压印后，原聚合物薄膜被压得凹下去的那些部分便成了极薄的残留聚合物层，为了露出它下面的基片表面，必须除去这些残留层，除去的方法是各向异性反应离子刻蚀。
接下来进行的是图案转移。
图案转移有两种主要方法，一是刻蚀技术，另一种是剥离技术。
刻蚀技术以聚合物为掩模，对聚合物下面层进行选择性刻蚀，从而得到图案。
剥离工艺一般先采用镀金工艺在表面形成一层金层，然后用有机溶剂进行溶解，有聚合物的地方要被溶解，于是连同它上面的金一起剥离．这样就在衬底表面形成了金的图案层，接下来还可以以金为掩模，进一步对金的下层进行刻蚀加工。
热压印相对于传统的纳米加工方法，具有方法灵活、成本低廉和生物相容的特点，并且可以得到高分辨率、高深宽比结构。
热压印的缺点是需要高温、高压，且即使在高温、高压下很长时间，对于有的图案，仍然只能导致聚合物的不完全位移，即不能完全填充印章的腔体。
2、紫外压印
在大多数情况下，石英玻璃压模(硬模)或PDMS压模(软模)被用于紫外压印工艺。
该工艺的流程如下：被单体涂覆的衬底和透明压模装载到对准机中，通过真空被固定在各自的卡盘中，当村底和压模的光学对准完成后，开始接触。
透过压模的紫外曝光促使压印区域的聚合物发生聚合和固化成型。
接下来的工艺类似于热压工艺。
紫外压印一个新的发展是提出了步进－闪光压印[6]。
1999年，步进－闪光压印发明于Austin的Texas大学，它可以达到lO nm的分辨率。
