纳米压印技术的发展及分类课件

摘要半导体加工几十年里一直采用光学光刻技术实现图形转移,最先进的浸润式光学光刻在45 nm节点已经形成产能,然而,由于光学光刻技术固有的限制,已难以满足半导体产业继续沿着摩尔定律快速发展。

在下一代图形转移技术中,电子束直写、X射线曝光和纳米压印技术占有重要地位。

其中纳米压印技术具有产量高、成本低和工艺简单的优点,是纳米尺寸电子器件的重要制作技术。

介绍了传统纳米压印技术以及纳米压印技术的新进展,如热塑纳米压印技术、紫外固化纳米压印技术、微接触纳米压印技术等。

关键词:纳米压印；气压辅助压印；激光辅助压印；滚轴式压印AbtractTransfer of graphics is achived by oplical lithography for several decades in semiconductorprocess. The prodution capacity of 45 nm node has been formed. But now semiconductor industry is difficult to be developed according toMoore law because of the inherent limitations of oplical lithograhy. Nowelectron - beam directwriting, X - ray exposure and nanoimprint technology are the main technologies fornext generation graphics transfer technology. Nanoimprint technology has the advantages of high yield, lowcost and simple process. Introduce the traditional nanoimprint technology and its development, includinghot embossing lithography technology, ultraviloet nanoimprint,micro - contact nanoimprint.Key words:Nanoimprint lithography；Pressure-assisted nanoimprint；Laser-assisted nanoimprint；Roller-type nanoimprint- i -目录第1章绪论 (1)第2章纳米压印的技术方法..........................错误！未定义书签。

纳米压印技术纳米加工技术—纳米压印摘要：半导体器件的特征尺寸必需急剧减小才能满足集成电路迅速发展的需要，采用纳米加工技术可制备出纳米量级的图案及器件。

纳米压印作为纳米加工技术中具有较大潜力的一种工艺，采用非光学技术手段实现纳米结构图形的转移，有望打破传统光刻技术的分辨率极限。

本文从原理入手，介绍了纳米压印技术的分类、发展及应用。

文中所述内容有助于快速理解纳米压印技术的整体概况，对进一步改善纳米压印工艺的性能有着较重要的意义。

1 引言21世纪以来，由半导体微电子技术引发的微型化革命进入了一个新的时代，即纳米技术时代[1]。

纳米技术指的是制备和应用纳米量级(100nm以下)的结构及器件。

纳米尺度的材料性质与宏观尺度的大为不同。

比如块状金的熔融温度为1063℃，而2nm-3nm的纳米金粒子的熔融温度为130℃-140℃等。

功能结构的纳米化不仅节约了能源和材料，还造就了现代知识经济的物质基础。

纳米技术依赖于纳米尺度的功能结构与器件，而实现结构纳米化的基础是先进的纳米加工技术。

在过去几十年的发展中，纳米加工技术不仅促进了集成电路的迅速发展，实现了器件的高集成度，还可以制备分子量级的传感器操纵单个分子和原子等等。

纳米加工技术是人类认识学习微观世界的工具，通过理解这一技术可以帮助我们更好认识纳米技术以及纳米技术支撑的现代高科技产业。

纳米加工技术与传统加工技术的主要区别在于利用该工艺形成的器件结构本身的尺寸在纳米量级。

可以分为两大类[1]：一类是自上而下(top-down)的加工方式，即复杂的微观结构由平面衬底表面逐层建造形成，也可以理解为在已经存在材料的基础上进行特定加工实现纳米结构和器件。

目前发展较为成熟的纳米加工技术，如光刻(平面工艺)、纳米压印(模型工艺)、探针工艺等都属于此类加工技术。

此类加工方式大多涉及到某种方式的光刻制作图形与图形转移技术，可加工的结构尺寸受限于加工工具的能力。

传统的纳米加工工艺相当成熟，可基本满足各种微观结构的研究与生产需要。

随着科技的进步和发展，人们从理论和实验研究中发现，当许多材料被加工为具有纳米尺度范围的形状时，会呈现出与大块材料完全不同的性质。

这些特异的性质向人们展现了令人兴奋的应用前景。

而在开发超大规模集成电路工艺技术的过程中，人们已经开发了一些能够进行纳米尺度加工的技术，例如电子束与X射线曝光，聚焦离子束加工，扫描探针刻蚀制技术等。

但这些技术的缺点是设备昂贵，产量低，因而产品价格高昂。

商用产品的生产必须是廉价的、操作简便的，可工业化批量生产的、高重复性的；对于纳米尺度的产品，还必须是能够保持它所特有的图形的精确度与分辩率。

针对这一挑战，美国“明尼苏达大学纳米结构实验室”从1995年开始进行了开创性的研究，他们提出并展示了一种叫作“纳米压印”(nanoimprint lithography) 的新技术[1]。

纳米材料在电子、光学、化工、陶瓷、生物和医药等诸多方面的重要应用而引起人们的高度重视.一纳米材料的概述：从分子识别、分子自组装、吸附分子与基底的相互关系、分子操作与分子器件的构筑，并通过具体的例证加以阐述，包括在STM 操作下单分子反应有机小分子在半导体表面的自指导生长; 多肽-半导体表面特异性选择结合.生物分子/无机纳米组装体、光驱动多组分三维结构组装体、DNA 分子机器。

所谓纳米材料指的是具有纳米量级从分1~100 nm 的晶态或非晶态超微粒构成的分子识别走向分子信息处理和自组织作用的固体物质。

纳米压印技术具有产量高、成本低和工艺简单的优点，是纳米尺寸电子器件的重要制作技术。

纳米压印技术主要包括热压印、紫外压印(含步进—闪光压印)和微接触印刷等。

本文首先描述了纳米压印技术的基本原理，然后介绍了传统纳米压印技术的新进展，如气压辅助纳米压印技术、激光辅助压印技术、静电辅助纳米压印技术、超声辅助纳米压印技术和滚轴式纳米压印技术等。

最后特别强调了纳米压印的产业化问题。

我们希望这篇综述能够引起国内工业界和学术界的关注，并致力于在中国发展纳米压印技术。

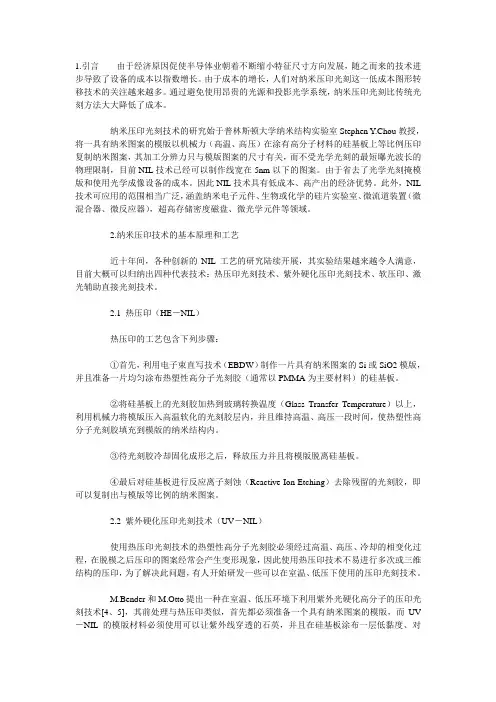

1.引言由于经济原因促使半导体业朝着不断缩小特征尺寸方向发展，随之而来的技术进步导致了设备的成本以指数增长。

由于成本的增长，人们对纳米压印光刻这一低成本图形转移技术的关注越来越多。

通过避免使用昂贵的光源和投影光学系统，纳米压印光刻比传统光刻方法大大降低了成本。

纳米压印光刻技术的研究始于普林斯顿大学纳米结构实验室Stephen Y.Chou教授，将一具有纳米图案的模版以机械力（高温、高压）在涂有高分子材料的硅基板上等比例压印复制纳米图案，其加工分辨力只与模版图案的尺寸有关，而不受光学光刻的最短曝光波长的物理限制，目前NIL技术已经可以制作线宽在5nm以下的图案。

由于省去了光学光刻掩模版和使用光学成像设备的成本。

因此NIL技术具有低成本、高产出的经济优势。

此外，NIL 技术可应用的范围相当广泛，涵盖纳米电子元件、生物或化学的硅片实验室、微流道装置（微混合器、微反应器），超高存储密度磁盘、微光学元件等领域。

2.纳米压印技术的基本原理和工艺近十年间，各种创新的NIL工艺的研究陆续开展，其实验结果越来越令人满意，目前大概可以归纳出四种代表技术：热压印光刻技术、紫外硬化压印光刻技术、软压印、激光辅助直接光刻技术。

2.1 热压印（HE－NIL）热压印的工艺包含下列步骤：①首先，利用电子束直写技术（EBDW）制作一片具有纳米图案的Si或SiO2模版，并且准备一片均匀涂布热塑性高分子光刻胶（通常以PMMA为主要材料）的硅基板。

②将硅基板上的光刻胶加热到玻璃转换温度（Glass Transfer Temperature）以上，利用机械力将模版压入高温软化的光刻胶层内，并且维持高温、高压一段时间，使热塑性高分子光刻胶填充到模版的纳米结构内。

③待光刻胶冷却固化成形之后，释放压力并且将模版脱离硅基板。

④最后对硅基板进行反应离子刻蚀（Reactive Ion Etching）去除残留的光刻胶，即可以复制出与模版等比例的纳米图案。

纳米压印技术微纳加工技术
纳米压印技术（Nano Imprinting Technology，NIL）是一种新型的加工技术，它采用力学压印方式将设计好的特征形状准确地复制到材料表面上，可以快速、低成本地实现大规模集成。

它具有精度高、速度快、低成本等优点，在微纳尺度上具有广泛的应用前景，因此被称为“微纳加工技术” 。

纳米压印技术可以用于制作各种复杂的微纳结构，例如微孔、沟槽、三维凸起结构、晶体、金属薄膜等。

它可以利用模具和压力的结合，在低温下实现精确的压印加工。

微纳结构的尺寸可以控制在1-100 nm之间，在这个尺度上，可以实现微纳加工、精密制造和磨损抗性等功能。

纳米压印技术也可以用于制作光学元件、磁性元件、生物医学器件等，用于信息存储、激光、生物传感等领域。
