初中数学 画轴对称图形(1)

13.2 画轴对称图形第1课时作轴对称图形【知识与技能】1.通过动手操作体验如何作轴对称图形.2.能作出一个图形经一次或二次轴对称变换后的图形.3.能利用轴对称变换设计一些简单的图案.【过程与方法】通过实际操作获取作轴对称图形的方法,并应用于简单的图案设计.【情感态度】通过图案设计等活动,培养学生的动手操作能力\,审美及数学兴趣,发展学生的空间观念.【教学重点】作一个图形经轴对称变换后的图形.【教学难点】通过动手操作总结轴对称变换的特征.一、情境导入，初步认识利用多媒体向学生展示剪纸图片,供学生欣赏,并请学生交流:如此漂亮的剪纸是如何剪出的呢?问题1 请学生拿出画有一个简单风筝(如图形状)的半透明纸,把这张纸对折后描图,学生画好后打开对折的纸,观察并回答下列问题:(1)画出的图形与原来的图形有什么关系?(2)两个图形成轴对称有什么特征?问题 2 如果改变对称轴的方向和位置,结果又如何呢?让学生在刚才的纸上任意折叠,描图,打开纸.你发现了什么?【教学归纳】由学生画图、操作、观察后总结出:(1)由一个平面图形可以得到它关于一条直线l对称的图形,这个图形与原图形的形状、大小完全一样.(2)新图形上的每一点,都是原图形上的某一点关于直线l的对称点,连接任意一对对应点的线段被对称轴垂直平分.【教学说明】教师讲课前，先让学生完成“自主预习”.二、思考探究，获取新知【教学说明】成轴对称的两个图形中的任何一个可以看作由另一个图形经轴对称变换后得到.一个轴对称图形也可以看作以它的一部分为基础,经轴对称变换扩展而成的.问题除上面所用的描图法;还可用什么方法画出轴对称变换后的图形?请学生间交流探讨.例1(1)如图1,已知△ABC和直线l,作出与△ABC关于直线l对称的图形.(2)将△ABC的位置移至图2,图3,图4时,再作出关于直线l对称的图形.并验证画法.【归纳总结】一个平面图形都是由一些点组成,点动成线,故要画一个图形经轴对称后的图形,只要找到一些特殊点,作出这些特殊点的对称点即可.【教学说明】利用轴对称变换,可以设计出精美的图案.有时,将平移和轴对称结合起来,可以设计出更美丽的图案.例2 操作并思考:如图所示,取一张薄的正方形纸,沿对角线对折后,得到一个等腰直角三角形,再沿斜边上的高线对折,将得到的三角形沿黑线剪开,去掉含90°角的部分,拆开折叠的纸,并将其铺开.(1)你会得到怎样的图案?先猜一猜,再做一做.(2)你能说明为什么会得到这样的图案吗?应用学过的轴对称的知识试一试.(3)如果将正方形纸按上面方式折3次,然后再去掉含90°角的部分展开后的结果又会怎样?为什么?解:(1)得到一个有2条对称轴的图形.(2)按照上面的做法，实际相当于折出了正方形的2条对称轴，因此图中得到的图案一定有2条对称轴.(3)按题中的方式将正方形对折3次,相当于折出了正方形的4条对称轴,因此得到的图案一定有4条对称轴.【教学说明】教师参与,与学生一起操作,力求使图案与花边完美.三、运用新知，深化理解1.把下列图形补成关于直线l对称的图形.2.如图,利用轴对称变换画出花瓶的另一半.3.如图，左边的旗子经过几次轴对称变换,可以变成右边的旗子?你能设计一种变换方案吗?4.如果我们把台球桌做成等边三角形形状,那么从AC中点D处出发的球,能否依次经BC,AB两条边反射后回到D处?如果认为不能,请说明理由;如果认为能,请作出球运动的路线.【教学说明】指导学生解答上述习题时，要注意引导学生：（1）画轴对称图形时，要先画好关键的对应点；（2）在已知成轴对称的图形时，利用成轴对称的图形的性质，找出对称轴.【答案】4.能.运动路线如图的D→E→F→D四、师生互动，课堂小结教师请学生回忆本节内容,学生发言谈收获,最后引导总结.1.由一个平面图形可以得到它关于一条直线l对称的图形,这个图形与原图形的形状、大小完全一样.2.经轴对称变换后的图形与原图形上的对应点连线被对称轴垂直平分.3.画一个图形经轴对称变换后的图形,关键是找到图形上的一些点,作出这些点的对称点.1.布置作业：从教材“习题13.2”中选取.2.完成练习册中本课时的练习.本课时教学时要尽量创设与学生生活环境、知识背景相关的教学情境，以生动活泼的形式呈现有关内容，重视学生的实际操作和观察发现与表述能力.教学时，根据本课内容特点，可依据其学科知识间联系（如例2）调动课堂气氛，培养学生学习兴趣.作者留言：非常感谢！您浏览到此文档。

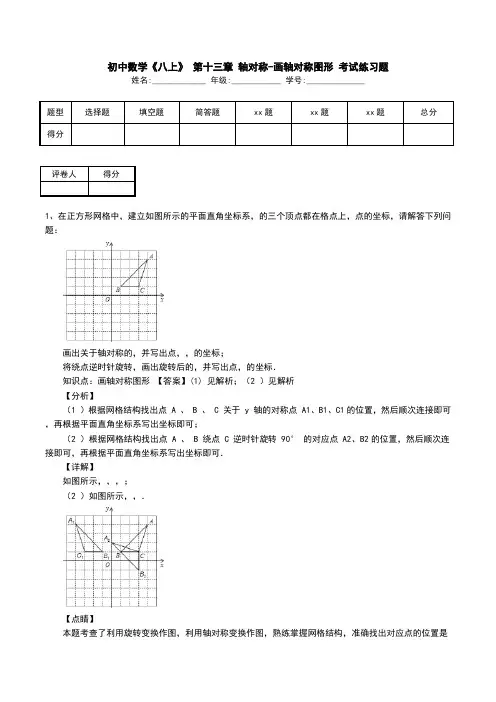

初中数学《八上》第十三章轴对称-画轴对称图形考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、在正方形网格中，建立如图所示的平面直角坐标系，的三个顶点都在格点上，点的坐标，请解答下列问题：画出关于轴对称的，并写出点，，的坐标；将绕点逆时针旋转，画出旋转后的，并写出点，的坐标．知识点：画轴对称图形【答案】(1) 见解析；（2 ）见解析【分析】（1 ）根据网格结构找出点 A 、 B 、 C 关于 y 轴的对称点 A1、B1、C1的位置，然后顺次连接即可，再根据平面直角坐标系写出坐标即可；（2 ）根据网格结构找出点 A 、 B 绕点 C 逆时针旋转90° 的对应点 A2、B2的位置，然后顺次连接即可，再根据平面直角坐标系写出坐标即可．【详解】如图所示，，，；（2 ）如图所示，，．【点睛】本题考查了利用旋转变换作图，利用轴对称变换作图，熟练掌握网格结构，准确找出对应点的位置是解题的关键．2、如图，在平面直角坐标系xOy中，，，．（1 ）请画出关于y轴对称的（其、、分别是A、B、C的对应点，不写画法）；（2 ）直接写出、、三点的坐标：______ ，______ ，______ ；（3 ）的面积是______ ．知识点：画轴对称图形【答案】（1 ）见解析；（2 ）；；；（3 ）【分析】（1 ）分别作出各顶点关于y轴的对称点，连线即可；（2 ）根据（1 ）中图形写出坐标即可；（3 ）用所在矩形面积减去周围三个小三角形的面积即可得出答案．l （2 ）直接写出、、三点的坐标：______ ，______ ，______ ；（3 ）的面积是______ ．知识点：画轴对称图形【答案】（1 ）见解析；（2 ）；；；（3 ）【分析】（1 ）分别作出各顶点关于y轴的对称点，连线即可；（2 ）根据（1 ）中图形写出坐标即可；（3 ）用所在矩形面积减去周围三个小三角形的面积即可得出答案．【详解】解：（1 ）如图所示；（2 ）由（1 ）图知：，，，故答案为：；；；（3 ）如图：，故答案为：．【点睛】本题考查了作图－轴对称变换，根据题意画出轴对称图形是解本题的关键．4、下面是小明关于“ 对称与旋转的关系” 的探究过程，请你补充完整．（1 ）三角形在平面直角坐标系中的位置如图 1 所示，简称G，G关于y轴的对称图形为，关于轴的对称图形为．则将图形绕____ 点顺时针旋转 ____ 度，可以得到图形．（2 ）在图 2 中分别画出G关于y轴和直线的对称图形，．将图形绕____ 点（用坐标表示）顺时针旋转 ______ 度，可以得到图形．（3 ）综上，如图 3 ，直线和所夹锐角为，如果图形G关于直线的对称图形为，关于直线的对称图形为，那么将图形绕____ 点（用坐标表示）顺时针旋转 _____ 度（用表示），可以得到图形．知识点：画轴对称图形【答案】（1 ）O，180 ；（2 ）图见解析，，90 ；（3 ），【分析】（1 ）根据图形可以直接得到答案；（2 ）根据题意画出图形，观察图形，利用图形旋转的性质得到结论；（3 ）从（1 ）（2 ）问的结论中得到解题的规律，求出两个函数的交点坐标，即可得出答案．【详解】解：（1 ）由图象可得，图形与图形关于原点成中心对称，则将图形绕O点顺时针旋转180 度，可以得到图形；故答案为：O，180 ；（2 ），如图；由图形可得，将图形绕点（用坐标表示）顺时针旋转90 度，可以得到图形，故答案为：，90 ；（3 ）∵ 当G关于y轴的对称图形为，关于轴的对称图形为时，与关于原点（0,0 ）对称，即图形绕O点顺时针旋转180 度，可以得到图形；当G关于y轴和直线的对称图形，时，图形绕点（用坐标表示）顺时针旋转90 度，可以得到图形，点（0,1 ）为直线与y轴的交点，90 度角为直线与y轴夹角的两倍；又∵ 直线和的交点为，夹角为，∴ 当直线和所夹锐角为，图形G关于直线的对称图形为，关于直线的对称图形为，那么将图形绕点（用坐标表示）顺时针旋转度（用表示），可以得到图形．故答案为：，．【点睛】本题主要考查了图形的对称性与旋转的性质，关键在于根据题意正确的画出图形，得出规律．5、如图，已知线段，其垂直平分线的作法如下：① 分别以点和点为圆心，长为半径画弧，两弧相交于，两点；② 作直线．上述作法中满足的条作为___1. （填“” ，“” 或“” ）知识点：画轴对称图形【答案】＞【分析】作图方法为：以，为圆心，大于长度画弧交于，两点，由此得出答案．【详解】解：∵，∴ 半径长度，即．故答案为：．【点睛】本题考查线段的垂直平分线尺规作图法，解题关键是掌握线段垂直平分线的作图方法．6、下面是小石设计的“ 过直线上一点作这条直线的垂线” 的尺规作图过程．已知：如图1 ，直线l及直线l上一点P．求作：直线PQ，使得PQ ⊥l．作法：如图2 ：① 以点P为圆心，任意长为半径作弧，交直线l于点A，B；② 分别以点A，B为圆心，以大于AB的同样长为半径作弧，两弧在直线l上方交于点Q；③ 作直线PQ．所以直线PQ就是所求作的直线．根据小石设计的尺规作图过程：（1 ）使用直尺和圆规，补全图形（保留作图痕迹）；（2 ）完成下面的证明．证明：连接QA，QB．∵QA＝，PA＝，∴PQ ⊥l（）（填推理的依据）．知识点：画轴对称图形【答案】（1 ）见解析；（2 ）QB，PB，等腰三角形底边上的中线与底边上的高互相重合．【分析】（1 ）根据作图过程即可补全图形；（2 ）根据等腰三角形的性质即可完成证明．【详解】解：（1 ）补全的图形如图 2 所示：（2 ）证明：连接QA，QB．∵QA＝QB，PA＝PB，∴PQ ⊥l（等腰三角形底边上的中线与底边上的高互相重合）．故答案为：QB；PB；等腰三角形底边上的中线与底边上的高互相重合．【点睛】本题考查了作图- 基本作图、等腰三角形的性质，解决本题的关键掌握等腰三角形的性质．7、以图（一）的右边缘所在的直线为轴将该图形向右翻转后，再按顺时针方向旋转，所得到的图形是（）知识点：画轴对称图形【答案】A8、如图，△ABC和△A’B’C’关于直线MN对称，△A’B’C’和△A’’B’’C’’关于直线EF对称。

初中数学集体备课活页纸环节1：教师提问1.猜一猜：下列图片被遮住了一半，请说出图片的名称2.操作：如图所示,在一张半透明纸的左边部分,画一只左脚印,把这张纸对折后描图,打开对折的纸,就能得到相应的右脚印.思考：1、认真观察,左脚印和右脚印有什么关系?2.对称轴是折痕所在的直线,即直线l ,它与图中的线段PP’是什么关系?环节2:师友释疑1.由一个平面图形可以得到与它关于一条直线l对称的图形,这个图形与原图形的形状、大小;2.新图形上的每一点都是原图形上的某一点关于直线l的对称点;3.连接任意一对对应点的线段被对称轴.第二步：互助探究环节1:师友探究如果有一个图形和一条直线,如何画出与这个图形关于这条直线对称的图形呢?探究：例1、已知点A和直线l，以直线l 为对称轴，作点A经轴对称变换后所得的图形点A′．例2已知：线段AB和直线l作出与线段AB关于直线l成轴对称的图形例2 已知三角形ABC和直线l，作出三角形ABC关于直线l对称的图形．方法总结：作已知图形关于已知直线对称的图形的一般步骤：环节2：教师讲解lA BlABlAB第三步：分层提高环节1 师友训练1 如图，把下列图形补成关于直线l 对称的图形2．数的运算中会有一些有趣的对称形式，仿照等式①的形式填空，并检验等式是否成立．①12×231=132×21;②12×462=___________;③18×891=__________;④24×231=___________.3.下列每对文字图形中，能看成关于虚线对称的有：_________（只需要序号）．4.如图，将长方形ABCD沿DE折叠，使A点落在BC上的F处，若∠EFB＝50°，则∠CFD的度数为()A．20°B．30°C．40°D．50°5．如图，点P在∠AOB的内部，点M、N分别是点P关于直线OA、OB 的对称点，线段MN交OA、OB于点E、F，若△PEF的周长是20cm，求线段MN的长EABPMNFl l l第四步：总结归纳环节1：师友归纳•这节课我学会（懂得）了……•这节课我想对师傅（学友）说……环节2：教师归纳第五步：师友反馈环节1：师友检测1．如图，在10×10的正方形网格中，每个小正方形的边长都为1，网格中有一个格点△ABC（即三角形的顶点都在格点上）．（1）在图中作出△ABC关于直线l对称的△A1B1C1；（要求：A与A1，B与B1，C与C1相对应）（2）在（1）问的结果下，连接BB1，CC1，求四边形BB1C1C的面积．2.如图，把一张长方形的纸按图那样折叠后，B、D两点落在B′、D′点处，若得∠AOB′=70°，则∠B′OG的度数为________.3.如图是由三个小正方形组成的图形，请你在图中补画一个小正方形，使补画后的图形为轴对称图形环节2：教师评价一、本节课最佳师友是…二、课后作业必做：选做：板书设计。

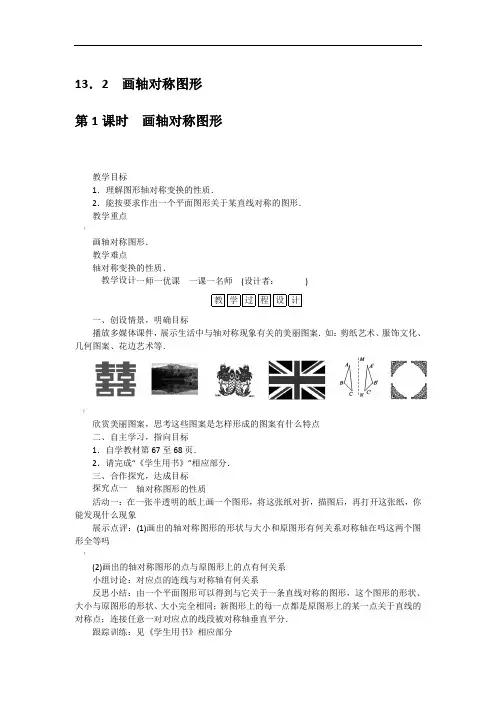

13．2画轴对称图形第1课时画轴对称图形教学目标1．理解图形轴对称变换的性质．2．能按要求作出一个平面图形关于某直线对称的图形．教学重点！画轴对称图形．教学难点轴对称变换的性质．教学设计一师一优课一课一名师(设计者：)教学过程设计一、创设情景，明确目标播放多媒体课件，展示生活中与轴对称现象有关的美丽图案．如：剪纸艺术、服饰文化、几何图案、花边艺术等．|欣赏美丽图案，思考这些图案是怎样形成的图案有什么特点二、自主学习，指向目标1．自学教材第67至68页．2．请完成“《学生用书》”相应部分．三、合作探究，达成目标探究点一轴对称图形的性质活动一：在一张半透明的纸上画一个图形，将这张纸对折，描图后，再打开这张纸，你能发现什么现象展示点评：(1)画出的轴对称图形的形状与大小和原图形有何关系对称轴在吗这两个图形全等吗！(2)画出的轴对称图形的点与原图形上的点有何关系小组讨论：对应点的连线与对称轴有何关系反思小结：由一个平面图形可以得到与它关于一条直线对称的图形，这个图形的形状、大小与原图形的形状、大小完全相同；新图形上的每一点都是原图形上的某一点关于直线的对称点；连接任意一对对应点的线段被对称轴垂直平分．跟踪训练：见《学生用书》相应部分探究点二 画轴对称图形活动二：如图，已知△ABC 和直线l ，画出△ABC 关于直线l 对称的图形．展示点评：(1)三角形关于直线l 的对称图形是什么形状|(2)三角形的轴对称图形可以由哪几个点确定(3)如何作一个已知点的对称点小组讨论：作轴对称图形的方法．反思小结：几何图形都可以看作由点组成，对于某些图形，只要画出图形中的一些特殊点(如线段端点)的对称点，连接这些对称点，就可以得到原图形的轴对称图形．跟踪训练：见《学生用书》相应部分四、总结梳理，内化目标1．本节课学习了哪些内容2．由一个平面图形得到与它成轴对称的另一个图形，两个图形之间有什么关系`3．画轴对称图形的一般方法是什么依据是什么实际问题―→轴对称变换的性质――→应用画轴对称图形五、达标检测，反思目标 1．将一张矩形的纸对折，然后用笔尖在上面扎出“B ”，再把它铺平，你可见到的是( C )A.B. C. D. 2．把图中实线部分补成以虚线l 为对称轴的轴对称图形，看看会得到什么图案．解：作图略，是蝴蝶． |3．如图，由三个小正方形组成的图形，请你在图中补画一个小正方形，使补画后的图形为轴对称图形．,第2题图),)第3题图答：●布置作业，巩固目标教学难点1．上交作业教科书习题第1题．2．课后作业见《学生用书》．\第2课时用坐标表示轴对称教学目标1．理解在平面直角坐标系中，已知点关于x轴或y轴对称的点的坐标的变化规律．2．掌握在平面直角坐标系中作出一个图形的轴对称图形的方法．教学重点在平面直角坐标系中关于x轴或y轴对称的点的坐标的变化规律和作出与一个图形关于x轴或y轴对称的图形．}教学难点点的坐标变换规律的灵活运用．教学设计一师一优课一课一名师(设计者：)教学过程设计一、创设情景，明确目标同学们，你们去过北京吗你知道老北京城是如何布局的吗让我们一起看一看老北京城吧！教师用多媒体出示教科书中图－3的一幅老北京城的示意图，西直门和东直门是关于中轴线对称的．如果以天安门为原点，分别以长安街和中轴线为x轴和y轴建立平面直角坐标系，对应于如图所示的东直门的坐标，你能找到西直门的位置，说出西直门的坐标吗`对于平面直角坐标系中任意一点，你能找出其关于x轴或y轴对称的点的坐标吗它们之间有什么规律二、自主学习，指向目标1．自学教材第68至70页．2．请完成“《学生用书》”相应部分．三、合作探究，达成目标探究点一关于x轴，y轴对称的点的坐标的变化规律活动一：按要求画出教科书中图－4中的点，并填写表格．展示点评：再找几个点，分别画出它们的对称点，检验你发现的规律）小组讨论：每对对称点的坐标有什么变化规律反思小结：在平面直角体系中，关于x轴对称的点的横坐标不变，纵坐标互为相反数；关于y轴对称的点的横坐标互为相反数，纵坐标不变．点(x，y)关于x轴对称的点的坐标是(x，－y)，点(x，y)关于y轴对称的点的坐标是(－x，y)．跟踪训练：见《学生用书》相应部分探究点二在平面直角坐标系中画出与一个图形关于x轴或y轴对称的图形活动二：如图，四边形ABCD的四个顶点的坐标分别为A(－5，1)，B(－2，1)，C(－2，5)，D(－5，4)，分别画出与四边形ABCD关于x轴和y轴对称的图形．展示点评：点(x，y)关于y轴对称的点的坐标为(－x，y)，因此四边形ABCD的顶点A，B，C，D关于y轴对称的点分别为A′(__5__，__1__)，B′(__2__，__1__)，C′(__2__，__5__)，D′(__5__，__4__)，依次连接A′B′，B′C′，C′D′，D′A′，就可得到与四边形ABCD 关于x轴对称的四边形A′B′C′D′.类似地，请你在图上画出与四边形ABCD 关于x 轴对称的图形．!小组讨论：在平面直角坐标系中，画与一个图形关于x 轴或y 轴对称的图形的步骤． 反思小结：先求出已知图形中一些特殊点(多边形的顶点)的对称点的坐标，描出并连接这些点，就可以得到这个图形的轴对称图形，步骤简述为：①求特殊点的坐标；②描点；③连线．跟踪训练：见《学生用书》相应部分四、总结梳理，内化目标1．本节课学习了哪些内容2．在平面直角坐标系中已知点关于x 轴或y 轴的对称点的坐标有什么变化规律及如何判断两个点是否关于x 轴或y 轴对称3．说一说画一个图形关于x 轴或y 轴对称的图形的方法和步骤．实际问题―→关于x 轴和y 轴对称点的坐标变化规律――→应用画关于x 轴和y 轴对称的图形[五、达标检测，反思目标1．分别写下列各点关于x 轴和y 轴对称的点的坐标：(－2，6)，(1，－2)，(－1，3)，(－4，－2)，(1，0)．答：关于x 轴：(－2，－6)，(1，2)，(－1，－3)，(－4，2)，(1，0)关于y 轴：(2，6)，(－1，－2)，(1，3)，(4，－2)，(－1，0)2．平面内点A(－1，2)和点B(1，2)的对称轴是__y 轴__，点A 和点B 之间的距离是__2__；点A(2，－3)向上平移6个单位后的点关于x 轴对称的点的坐标是__(2，－3)__．3．如图，以长方形ABCD 的中心为原点建立坐标系，点A 的坐标为(3，2)，则点B 的坐标是__(3，－2)__，点C 的坐标是__(－3，－2)__，点D 的坐标是__(－3，2)__．4．如图，在网格中作出△ABC 关于x 轴和y 轴对称的图形．,第3题图) ,第4题图)作图略．●布置作业，巩固目标教学难点1．上交作业教科书习题第3，4，5题．2．课后作业见《学生用书》．。

初二画轴对称图形练习题在初中数学的学习过程中，对于平面图形的认识是非常重要的。

其中，对称图形是一个重要的概念，它具有许多实际应用。

在本文中，我们将介绍一些初二学生可以练习的画轴对称图形题目，并通过解题过程来加深对该概念的理解。

1. 图形一：直角三角形首先，让我们来画一个直角三角形，其中一条直角边与一个垂直边之间的夹角为45度。

在一张纸上，用铅笔和尺子画一条长度为8厘米的直线，然后在该直线的一端画一条与之垂直的直线，长度也为8厘米。

连接这两条直线的端点，即可得到一个直角三角形。

然后，找到该直角三角形的中点，并在该点上方继续画一条与底边相等的直线段。

连接上述两条直线段的端点，即可得到一个轴对称图形。

通过将纸沿着中线对折，我们可以发现图形完全重合，符合轴对称图形的特点。

2. 图形二：五角星接下来，让我们尝试画一个五角星。

在一张纸上，先画一个五边形，其中每个角的角度为36度。

然后，找到五边形对角线的交点，并将交点与五边形的每个顶点相连，即可得到一个五角星。

为了找到该五角星的轴对称图形，让我们将纸沿着一个对角线对折。

通过观察我们会发现，五角星的每个点都与对称轴上的另一个点关于对称轴重合，即符合轴对称图形的定义。

3. 图形三：矩形最后，我们考虑一个简单的图形，即矩形。

在一张纸上，用尺子和铅笔画一条长度为6厘米的直线和一条长度为4厘米的直线，然后连接这两条直线的端点，我们就得到了一个矩形。

矩形的中心点即为两条对角线的交点。

我们可以将纸沿着对角线对折，并观察图形的变化。

通过对折可以发现，矩形的两边完全重合，并且对称轴上的点与其对称点是重合的。

通过以上三个练习题，我们可以进一步理解轴对称图形的概念与性质。

轴对称图形具有关于对称轴的镜像对称性，即对称轴两侧的图形完全相同。

这对于初二的学生来说，很好地培养了他们的观察力和直观理解能力。

总结起来，画轴对称图形需要一定的几何直观和对称性的理解。

通过不断练习和观察，初二学生可以逐渐掌握这一概念，并在解题过程中灵活运用。

作轴对称图形作轴对称图形（一）教学目标（一）教学知识点1．通过实际操作，了解什么叫做轴对称变换．2．如何作出一个图形关于一条直线的轴对称图形．（二）能力训练要求经历实际操作、认真体验的过程，发展学生的思维空间，并从实践中体会轴对称变换在实际生活中的应用．（三）情感与价值观要求1．鼓励学生积极参与数学活动，培养学生的数学兴趣．2．初步认识数学和人类生活的密切联系，体验数学活动充满着探索与创造，感受数学的应用意识．3．在数学活动中获得成功的体验，锻炼克服困难的意志，建立自信心．教学重点1．轴对称变换的定义．2．能够按要求作出简单平面图形经过轴对称后的图形．教学难点1．作出简单平面图形关于直线的轴对称图形．2．利用轴对称进行一些图案设计．教学方法讲练结合法．教具准备多媒体课件．教学过程Ⅰ．设置情境，引入新课在前一个章节，我们学习了轴对称图形以及轴对称图形的一些相关的性质问题．在上节课的作业中，我们有个要求，让同学们自己思考一种作轴对称图形的方法，现在来看一下同学们完成的怎么样．[生甲]将一张纸对折后，用针尖在纸上扎出一个图案，将纸打开后铺平，•得到的两个图案是关于折痕成轴对称的图形．[生乙]准备一张质地较软，吸水性能好的纸或报纸，在纸的一侧上滴上一滴墨水，将纸迅速对折，压平，并且手指压出清晰的折痕．再将纸打开后铺平，•位于折痕两侧的墨迹图案也是对称的．[师]大家回答得太好了，•这节课我们就是来作简单平面图形经过轴对称后的图形．Ⅱ．导入新课[师]刚才同学们说出了几种得到轴对称图形的方法，•由我们已经学过的知识知道，连结任意一对对应点的线段被对称轴垂直平分．类似地，我们也可以由一个图形得到与它成轴对称的另一个图形，重复这个过程，可以得到美丽的图案．（电脑演示下面图案的变化过程）大家看大屏幕．对称轴方向和位置发生变化时，得到的图形的方向和位置也会发生变化．大家看大屏幕，从电脑演示的图案变化中找出对称轴的方向和位置，体会对称轴方向和位置的变化在图案设计中的奇妙用途．[师]下面，同学们自己动手在一张纸上画一个图形，将这张纸折叠描图，•再打开看看，得到了什么？改变折痕的位置并重复几次，又得到了什么？同学们互相交流一下．（学生动手做）结论：由一个平面图形呆以得到它关于一条直线L对称的图形，•这个图形与原图形的形状、大小完全相同；新图形上的每一点，都是原图形上的某一点关于直线L的对称点；连结任意一对对应点的线段被对称轴垂直平分．[师]我们把上面由一个平面图形得到它的轴对称图形叫做轴对称变换．成轴对称的两个图形中的任何一个可以看作由另一个图形经过轴对称变换后得到．一个轴对称图形也可以看作以它的一部分为基础，经轴对称变换扩展而成的．动手做一做．（课件演示）取一张长30厘米，宽6厘米的纸条，将它每3厘米一段，•一正一反像“手风琴”那样折叠起来，并在折叠好的纸上画上字母E，用小刀把画出的字母E 挖去，拉开“手风琴”，你就可以得到以字母E为图案的花边．回答下列问题．（1）在你所得的花边中，相邻两个图案有什么关系？•相间的两个图案又有什么关系？说说你的理由．（2）如果以相邻两个图案为一组，每一组图案之间有什么关系？•三个图案为一组呢？为什么？（3）在上面的活动中，如果先将纸条纵向对折，再折成“手风琴”，•然后继续上面的步骤，此时会得到怎样的花边？它是轴对称图形吗？先猜一猜，再做一做．注：为了保证剪开后的纸条保持连结，画出的图案应与折叠线稍远一些．投影仪演示学生的作品．[生甲]相邻两个图案成轴对称图形，相间的两个图案之间大小和方向完全一样．[生乙]都成轴对称关系．[生丙]得到与上面类似的两层花边，它仍然是轴对称图形．[师]下面我们做练习．Ⅲ．随堂练习（课件演示）（一）如图（1），将一张正六边形纸沿虚线对折折3次，得到一个多层的60°角形纸，用剪刀在折叠好的纸上随意剪出一条线，如图（2）．（1）猜一猜，将纸打开后，你会得到怎样的图形？（2）这个图形有几条对称轴？（3）如果想得到一个含有5条对称轴的图形，你应取什么形状的纸？应如何折叠？答案：（1）轴对称图形．（2）这个图形至少有3条对称轴．（3）取一个正十边形的纸，沿它通过中心的五条对角线折叠五次，•得到一个多层的36°角形纸，用剪刀在叠好的纸上任意剪出一条线，•打开即可得到一个至少含有5条对称轴的轴对称图形．（二）回顾本节课内容，然后小结．Ⅳ．课时小结本节课我们主要学习了如何通过轴对称变换来作出一个图形的轴对称图形，•并且利用轴对称变换来设计一些美丽的图案．在利用轴对称变换设计图案时，要注意运用对称轴位置和方向的变化，使我们设计出更新疑独特的美丽图案．Ⅴ．课后作业（课件演示）（一）如下图所示，取一张薄的正方形纸，沿对角线对折后，•得到一个等腰直角三角形，再沿斜边上的高线对折，将得到的角形沿黑色线剪开，去掉含90°角的部分，拆开折叠的纸，并将其铺平．（1）你会得怎样的图案？先猜一猜，再做一做．（2）你能说明为什么会得到这样的图案吗？应用学过的轴对称的知识试一试．（3）如果将正方形纸按上面方式折3次，然后再沿圆弧剪开，去掉较小部分，•展开后结果又会怎样？为什么？（4）当纸对折2次后，剪出的图案至少有几条对称轴？3次呢？答案：（1）得到一个有2条对称轴的图形．（2）按照上面的做法，实际上相当于折出了正方形的2条对称轴；因此（1）•中的图案一定有2条对称轴．（3）按题中的方式将正方形对折3次，相当于折出了正方形的4条对称轴，•因此得到的图案一定有4条对称轴．（4）当纸对折2次，剪出的图案至少有2条对称轴；当纸对折3次，•剪出的图案至少有4条对称轴．（二）自己设计并制作一个花边．（三）收集并欣赏1～2个对称的中国民间剪纸图案，你能找出它的对称轴吗？Ⅵ．活动与探究如果想剪出如下图所示的“小人”以及“十字”，你想怎样剪？设法使剪的次数尽可能少．过程：学生通过观察、分析设计自己的操作方法，教师提示学生利用轴对称变换的应用．结果：“小人”可以先折叠一次，剪出它的一半即可得到整个图．“十字”可以折叠两次，剪出它的四分之一即可．板书设计备课资料艺术作品中的对称许多著名画家在作品中运用简单的图形创造出了奇妙的韵意．•法国著名画家V．瓦萨雷利于1969年创作了名画《委加．派尔》，画中仅仅用了“圆”形图案，就形成了一幅动态的轴对称图形！在从古至今的艺术创作中，不仅画家大量运用了对称，许多别的艺术家也经常运用对称的手法．如雕刻家威廉斯．多佛1971年在加蓬《非洲人的设计》中创作的“木制卫兵雕像”就是典型的雕刻艺术中的对称．带状装饰图案的做法油漆工只需要不断移动镂花模板（可以直接移动，也可以将翻转与移动相结合），就可以完全一条美丽的镶边图案．感兴趣的话自己试一试．§12．2．1作轴对称图形（二）教学目标（一）教学知识点1．能够按要求作出简单平面图形经过轴对称后的图形．2．轴对称的简单应用．（二）能力训练要求1．能够按要求作出简单平面图形经过轴对称后的图形．2．培养学生运用轴对称解决实际问题的基本能力．3．使学生掌握数学知识的衔接与各部分知识间的相互联系．（三）情感与价值观要求1．积极参与数学学习活动，对数学有好奇心和求知欲．2．在数学活动中获得成功的体验，锻炼克服困难的意志，建立自信心．教学重点能够按要求作出简单平面图形经过轴对称后的图形．教学难点应用轴对称解决实际问题．教学方法讲练结合法．教具准备多媒体课件，方格纸数张．教学过程Ⅰ．提出问题，创设情境[师]上节课我们学习了轴对称变换的概念，•知道了一个图形经过轴对称变换可以得到它的轴对称图形，那么具体过程如何操作呢？这就是我们这节课要学习的．•下面同学们来仔细观察一个图案．（课件演示）以虚线为对称轴画出图的另一半：[生甲]这个图案（1）左右两边应该完全相同，画出的整个图案的形状应该是个脸．[生乙]图案（2）画出另一半后应该是一座小房子．[师]大家能把这两个图案的另一半画出来吗？[师]我们利用方格纸来试着画一画（教师发给每人一张方格纸，且纸上画有图）．……[师]画好了吧？我们今天就来学习作出简单平面图形经过轴对称后的图形．Ⅱ．导入新课[师]如何作一个图形经过轴对称后的图形呢？我们知道：任何一个图形都是由点组成的．因为我们来作一个点关于一条直线的对称点．由已经学过的知识知道：•对应点的连线被对称轴垂直平分．所以，已知对称轴L和一个点A，要画出点A关于L•的对应点A′，可采取如下方法：（1）过点A作对称轴L的垂线，垂足为B；（2）在垂线上截取BA′，使BA′=AB．点A′就是点A关于直线L的对应点．好，大家来动手画一点A关于直线L对称的对应点，教师口述，大家来画图，要注意作图的准确性．……[师]画好了没有？[生]画好了．[师]好，现在我们会画一点关于已知直线的对称点，那么一个图形呢？•大家请看大屏幕．（演示课件）[例1]如图（1），已知△ABC和直线L，作出与△ABC关于直线L对称的图形．[师]同学们讨论一下．……[生甲]可以在已知图形上找一些点，然后作出这些点关于这条直线的对应点，再按图形上点的顺序连结这些点．这样就可以作出这个图形关于直线L的对称图形了．[师]说说看，找几个什么样的点就行呢？[生乙]△ABC可以由三个顶点的位置确定，只要找A、B、C三点就可以了． [师]好，下面大家一起动手做．作法：如图（2）．（1）过点A作直线L的垂线，垂足为点O，在垂线上截取OA′=OA，点A′就是点A关于直线L的对称点；（2）类似地，作出点B、C关于直线L的对称点B′、C′；（3）连结A′B′、B′C′、C′A′，得到△A′B′C′即为所求．[师]大家做完后，•我们共同来归纳一下如何作出简单平面图形经过轴对称后的图形．归纳：几何图形都可以看作由点组成，我们只要分别作出这些点关于对称轴的对称点，再连结这些对应点，就可得到原图形的轴对称图形；对于一些由直线、•线段或射线组成的图形，只要作出图形中的一些特殊点（如线段端点）的对应点，连结这些对应点，就可以得到原图形的轴对称图形．[师]看来在作一个平面图形关于直线轴对称的图形，找一些特殊点是关键．下图中，要作出图形的另一半，哪些点可以作为特殊点？并画出图形的另一半．[师]大家作个简单讨论，共同来完成这个题．[生]在图形（1）上找三个点，在图形（2）中找一个点就可以，如下图：[师]现在我们来做练习．Ⅲ．随堂练习课本P41练习 1、2．1．如图，把下列图形补成关于直线L对称的图形．提示：找特殊点．答案：图（略）2．用纸片剪一个三角形，分别沿它一边的中线、高、角平分线对折，•看看哪些部分能够重合，哪些部分不能重合．答案：本题答案不唯一，要求学生尽可能用准确的数学语言将自己剪出的三角形的情况进行表述．Ⅳ．课时小结本节课我们主要研究了如何作出简单平面图形经过轴对称后的图形．在按要求作图时要注意作图的准确性．求作一个几何图形关于某条直线对称的图形，可以转化为求作这个图形上的点关于这条直线的对称点．对于一些由直线、线段或射线组成的图形，只要作出图形中的一些特殊点（如线段的端点）的对称点，连结这些对称点，就可以得到原图形的轴对称图形．Ⅴ．课后作业（一）课本P45习题─1、5、8、9题．（二）预习内容P43～P46．Ⅵ．活动与探究[探究1]如图（1）．要在燃气管道L上修建一个泵站，分别向A、B两镇供气．•泵站修在管道的什么地方，可使所用的输气管线最短？你可以在L上找几个点试一试，能发现什么规律吗？过程：把管道L近似地看成一条直线如图（2），设B′是B的对称点，•将问题转化为在L上找一点C使AC与CB′的和最小，由于在连结AB′的线中，线段AB′最短．因此，线结AB′与直线L的交点C的位置即为所求．结果：作B关于直线L的对称点B′，连结AB′，交直线L于点C，C为所求．[探究2]为什么在点C的位置修建泵站，就能使所用的输管道最短？过程：将实际问题转化为数学问题，该问题就是证明AC+CB最小．结果：如上图，在直线L上取不同于点C的任意一点C′．由于B′点是B点关于L的对称点，所以BC′=B′C′，故AC′+BC′=AC′+B′C′，在△A′B′C′中AC′+BC′>AB′，•而AB′=AC+CB′=AC+CB，则有AC+CB<AC′+C′B．由于C′点的任意性，所以C点的位置修建泵站，可以使所用输气管线最短．板书设计§12．2．1作轴对称图形（二）一、已知对称轴L和一个点A，要画出点A关于L的对称点A′，方法如下：（1）过点A作对称轴L的垂线，垂足为B．（2）在垂线上截取BA′=AB．则点A′就是点A关于直线L的对应点，二、例1三、随堂练习四、课时小结五、课后作业备课资料参考练习1．已知△ABC，过点A作直线L．求作：△A′B′C′使它与△ABC关于L对称．作法：（1）作点C关于直线L的对称点C′；（2）作点B关于直线L的对称点B′；（3）点A在L上，故点A的对称点A′与A重合；（4）连结A′B′、B′C′、C′A′．则△A′B′C′就是所求作的三角形．2．已知a⊥b，a、b相交于点O，点P为a、b外一点．求作：点P关于a、b的对称点M、N，并证明OM=ON（不许用全等）．作法：（1）过点P作PC⊥a，并延长PC到M，使CM=PC．（2）过点P作PD⊥b，并延长PD到N，使得DN=PD．则点M、N就是点P关于a、b的对称点．证明：∵点P与点M关于直线a对称，∴直线a是线段PM的中垂线．∴OP=OM．同理可证：OP=ON．∴OM=ON．3．为美化校园，学校准备在一块圆形空地上建花坛，现征集设计方案，•要求设计的图案由圆、三角形、矩形组成（三种几何图案的个数不限），并且使整个圆形场地成轴对称图形，请你画出你的设计方案．答案：略。
