水电站课程设计任务书及指导书引水式水电站引水系统设计（供水工专业用）水利工程系2019.05.01设计任务书一目的和作用课程设计是工科院校学生在校期间一个较为全面性、总结性、实践性的教学环节。
它是学生运用所学知识和技能，解决某一工程问题的一项尝试。
通过本次课程设计使学生巩固、联系、充实、加深、扩大所学基本理论和专业知识，并使之系统化；培养学生综合运用所学知识解决实际问题的能力和创新精神；培养学生初步掌握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到一定的锻炼和提高。
二基本资料梯级开发的红旗引水式水电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。
电站建成后投入东北主网，担任系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。
该电站水库库容较小，不担任下游防洪任务，工程按二等Ⅱ级标准设计。
经比较分析，该电站坝型采用混凝土重力坝，厂房型式为引水式，安装4台水轮发电机组。
引水系统的布置应考虑地形、地址、水力及施工条件，考虑到常规施工技术条件，引水隧洞洞泾不宜超过12m。
因此，引水系统采用两条引水隧洞，在隧洞末端各设置一个调压室，从每个调压室又各伸出两条压力管道，分别给4台机组供水。
供水方式为单元供水，管道轴线与厂房轴线相垂直，水流平顺，水头损失小。
经水能分析，该电站有关动能指标为：水库调节性能年调节装机容量 16万kw （4台×4万kw）水轮机型号HL240 额定转速107.1r/min校核洪水位（0.1%）194.7m 设计洪水位（1%）191.7m正常蓄水位191.5m 死水位190m最大工作水头38.1 m 加权平均水头36.2 m设计水头36.2 m 最小工作水头34.6 m平均尾水位152.0 m 设计尾水位150.0 m发电机效率 96%-98%单机最大引用流量 Q max=124.91m3/s引水系统长度约800m三试根据上述资料，对该电站进行引水系统的设计，具体包括进水口、引水隧洞、调压室及压力管道等建筑物的布置设计与水电站的调节保证计算等内容。

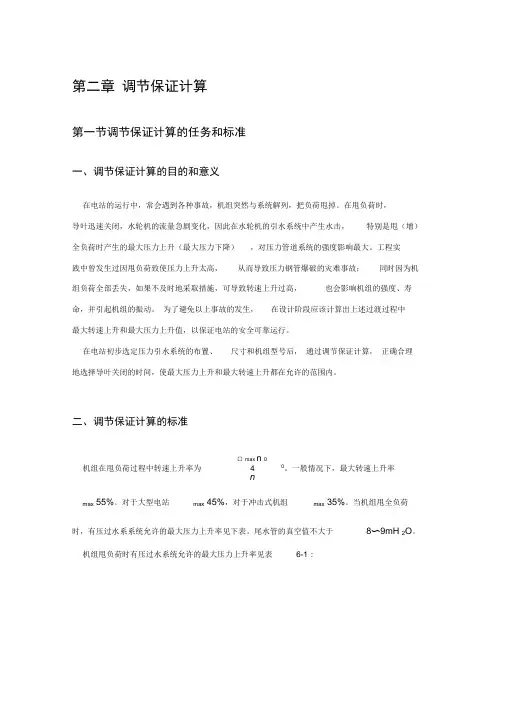

第二章 调节保证计算第一节 调节保证计算的任务和标准一、调节保证计算的目的和意义在电站的运行中，常会遇到各种事故，机组突然与系统解列，把负荷甩掉。
在甩负荷时，导叶迅速关闭，水轮机的流量急剧变化，因此在水轮机的引水系统中产生水击，特别是甩（增）全负荷时产生的最大压力上升（最大压力下降），对压力管道系统的强度影响最大。
工程实践中曾发生过因甩负荷致使压力上升太高，从而导致压力钢管爆破的灾难事故；同时因为机组负荷全部丢失，如果不及时地采取措施，可导致转速上升过高，也会影响机组的强度、寿命，并引起机组的振动。
为了避免以上事故的发生，在设计阶段应该计算出上述过渡过程中最大转速上升和最大压力上升值，以保证电站的安全可靠运行。
在电站初步选定压力引水系统的布置、尺寸和机组型号后，通过调节保证计算，正确合理地选择导叶关闭的时间，使最大压力上升和最大转速上升都在允许的范围内。
二、调节保证计算的标准机组在甩负荷过程中转速上升率为max 0n n n β-=。
一般情况下，最大转速上升率max 55%β≤。
对于大型电站max 45%β≤，对于冲击式机组max 35%β≤。
当机组甩全负荷时，有压过水系系统允许的最大压力上升率见下表。
尾水管的真空值不大于O mH 29~8。
机组甩负荷时有压过水系统允许的最大压力上升率见表6-1：表6-1 机组甩负荷时有压过水系统允许的最大压力上升率该电站设计水头为76m ，且在系统中承担调峰调频任务，故ξ30%<。
三、本水电站基本参数电站形式：坝后式水头：m H m H r 76,95max == 水轮机型号：HLD74—LJ —450 水轮机额定出力：151300KW 机组额定转速：166.7r/min 机组转动惯量：19383.58t ·㎡ 吸出高度：H S =-3.15m发电机型号：SF151.3-36/948.42 发电机容量：172914KVA 压力波速:ａ=1000m ／s 引水钢管长:186m 机组台数：4台第二节 调节保证主要参数计算一、计算压力引水管的Ti Ti L V ∑机组段长度的确定：确定机组段长度，是确定两台机组间的安装距离。

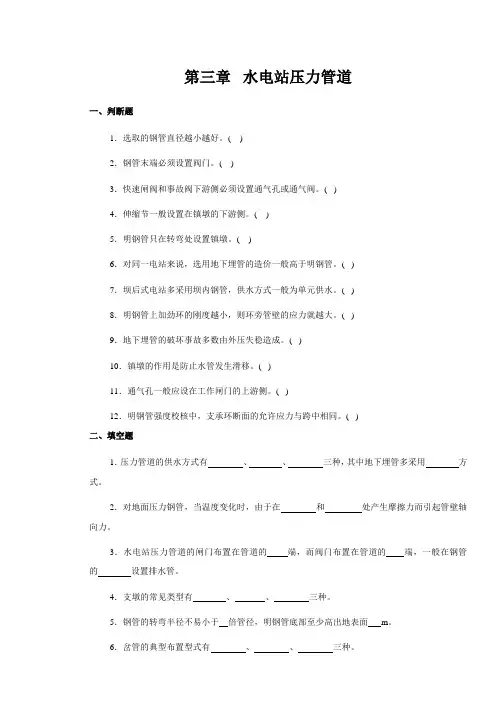

第三章水电站压力管道一、判断题1．选取的钢管直径越小越好。
( )2．钢管末端必须设置阀门。
( )3．快速闸阀和事故阀下游侧必须设置通气孔或通气阀。
( )4．伸缩节一般设置在镇墩的下游侧。
( )5．明钢管只在转弯处设置镇墩。
( )6．对同一电站来说，选用地下埋管的造价一般高于明钢管。
( )7．坝后式电站多采用坝内钢管，供水方式一般为单元供水。
( )8．明钢管上加劲环的刚度越小，则环旁管壁的应力就越大。
( )9．地下埋管的破坏事故多数由外压失稳造成。
( )10．镇墩的作用是防止水管发生滑移。
( )11．通气孔一般应设在工作闸门的上游侧。
( )12．明钢管强度校核中，支承环断面的允许应力与跨中相同。
( )二、填空题1．压力管道的供水方式有、、三种，其中地下埋管多采用方式。
2．对地面压力钢管，当温度变化时，由于在和处产生摩擦力而引起管壁轴向力。
3．水电站压力管道的闸门布置在管道的端，而阀门布置在管道的端，一般在钢管的设置排水管。
4．支墩的常见类型有、、三种。
5．钢管的转弯半径不易小于倍管径，明钢管底部至少高出地表面m。
6．岔管的典型布置型式有、、三种。
7．地下埋管的灌浆分为、、三种。
8．坝式压力管道有、、三种型式。
三、思考题1．压力水管的供水方式有几种？各有什么优缺点？其适用条件是什么？2．镇墩、支墩、伸缩节的作用是什么？3．作用在明钢管上的荷载有哪几类？各产生什么应力？计算应力时应选取哪几个断面？4．明钢管的抗外压稳定的概念。
失稳的原因及防止措施是什么？5．简述压力钢管的设计步骤。
6．岔管的工作特点？常见的岔管有哪几种类型？各适用于什么条件？7．镇墩和支墩的作用有何不同？二者分别设置在地面压力钢管的什么部位？8．支墩有哪几种类型？各有何特点？适用什么情况？9. 伸缩节的作用和类型？其要求是什么？10．地下埋管的施工程序各有何要求？11．地下埋管外压稳定的影响因素？如何防止其外压失稳？12．混凝土坝式压力管道有哪几种型式？各适用于什么情况？13．混凝土坝内埋管在坝剖面上有哪几种布置型式？各适用于什么情况？14．如何选择压力管道的线路？15. HD的含义是什么，其大小说明了什么？第四章水电站的水击及调节保证计算一、判断题1．导叶的关闭时间Ts愈大，水击压力愈大，机组转速升率愈。
第九章水电站的水锤及调节保证计算本章重点内容：水电站有压引水系统非恒定流现象和调节保证计算的任务、单管水锤简化计算、复杂管路的水锤解析计算及适用条件、机组转速变化的计算方法和改善调节保证的措施。
第一节概述一、水电站的不稳定工况由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：(1) 引起机组转速的较大变化丢弃负荷：剩余能量→机组转动部分动能→机组转速升高增加负荷：与丢弃负荷相反。
(2) 在有压引水管道中发生“水锤”现象管道末端关闭→管道末端流量急剧变化→管道中流速和压力随之变化→“水锤”。
导时关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
导叶开启时则相反，将在压力管道和蜗壳内引起压力下降，而在尾水管中则引起压力上升。
(3) 在无压引水系统(渠道、压力前池)中产生水位波动现象。
二、调节保证计算的任务(一) 水锤的危害(1) 压强升高过大→水管强度不够而破裂；(2) 尾水管中负压过大→尾水管汽蚀，水轮机运行时产生振动；(3) 压强波动→机组运行稳定性和供电质量下降。
(二) 调节保证计算水锤和机组转速变化的计算，一般称为调节保证计算。
1．调节保证计算的任务：(1) 计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据；最小内水压力作为压力管道线路布置，防止压力管道中产生负压和校核尾水管内真空度的依据；(2) 计算丢弃负荷和增加负荷时转速变化率，并检验其是否在允许的范围内。
(3) 选择调速器合理的调节时间和调节规律，保证压力和转速变化不超过规定的允许值。
(4) 研究减小水锤压强及机组转速变化的措施。
2．调节保证计算的目的正确合理地解决导叶启闭时间、水锤压力和机组转速上升值三者之间的关系，最后选择适当的导叶启闭时间和方式，使水锤压力和转速上升值均在经济合理的允许范围内。
第二节 水锤现象及其传播速度一、 水锤现象1．定义在水电站运行过程中，为了适应负荷变化或由于事故原因，而突然启闭水轮机导叶时，由于水流具有较大的惯性，进入水轮机的流量迅速改变，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，这种变化是交替升降的一种波动，如同锤击作用于管壁，有时还伴随轰轰的响声和振动，这种现象称为水锤。

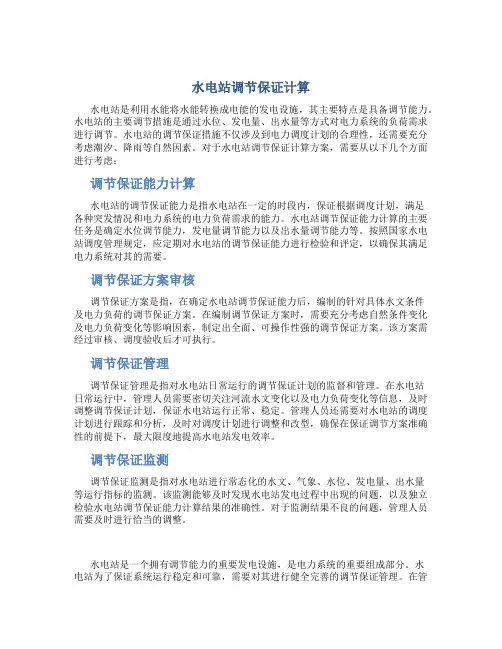

水电站调节保证计算水电站是利用水能将水能转换成电能的发电设施，其主要特点是具备调节能力。
水电站的主要调节措施是通过水位、发电量、出水量等方式对电力系统的负荷需求进行调节。
水电站的调节保证措施不仅涉及到电力调度计划的合理性，还需要充分考虑潮汐、降雨等自然因素。
对于水电站调节保证计算方案，需要从以下几个方面进行考虑：调节保证能力计算水电站的调节保证能力是指水电站在一定的时段内，保证根据调度计划，满足各种突发情况和电力系统的电力负荷需求的能力。
水电站调节保证能力计算的主要任务是确定水位调节能力，发电量调节能力以及出水量调节能力等。
按照国家水电站调度管理规定，应定期对水电站的调节保证能力进行检验和评定，以确保其满足电力系统对其的需要。
调节保证方案审核调节保证方案是指，在确定水电站调节保证能力后，编制的针对具体水文条件及电力负荷的调节保证方案。
在编制调节保证方案时，需要充分考虑自然条件变化及电力负荷变化等影响因素，制定出全面、可操作性强的调节保证方案。
该方案需经过审核、调度验收后才可执行。
调节保证管理调节保证管理是指对水电站日常运行的调节保证计划的监督和管理。
在水电站日常运行中，管理人员需要密切关注河流水文变化以及电力负荷变化等信息，及时调整调节保证计划，保证水电站运行正常、稳定。
管理人员还需要对水电站的调度计划进行跟踪和分析，及时对调度计划进行调整和改型，确保在保证调节方案准确性的前提下，最大限度地提高水电站发电效率。
调节保证监测调节保证监测是指对水电站进行常态化的水文、气象、水位、发电量、出水量等运行指标的监测。
该监测能够及时发现水电站发电过程中出现的问题，以及独立检验水电站调节保证能力计算结果的准确性。
对于监测结果不良的问题，管理人员需要及时进行恰当的调整。
水电站是一个拥有调节能力的重要发电设施，是电力系统的重要组成部分。
水电站为了保证系统运行稳定和可靠，需要对其进行健全完善的调节保证管理。
在管理中，涉及到调节保证能力计算、调节保证方案审核、调节保证管理、调节保证监测等多个环节的组合，需要实现各环节的协调、衔接和协作，保证水电站的稳定运行。
论水电站中引水系统的调节保证计算对于水电站引水系统，利用美国垦务局等经验公式对引水管道经济直径进行分析使相应调保计算成果满足要求，为电站安全运行提供可靠的依据。
关键词：水电站引水系统设计调节保证计算5.水锤及调节保证计算5.1调节保证计算的任务和标准水锤及调节保证计算，是水电站设计的重要内容之一。
它不仅影响压力管道、机组、蜗壳等过流部件的强度，而且关系到电站运行的安全和机组运行的稳定性。
调节保证计算是机组负荷在较大范围内突然变化的情况下，考虑到调速器的影响以进行限制水锤压力和机组装机变化值的计算，解决水力惯性、机组惯性和调整性能三者之间的矛盾，以期达到电能质量最佳、机组运行经济合理、安全可靠的目的。
5.1.1水锤及调节保证计算的目的和任务1、水锤计算的目的决定管道内的最大内水压力，作为设计或校核压力管道、蜗壳和水轮机强度的依据；决定管道内最小内水压力，作为管线布置，防止压力管道中产生负压和校核尾水管内真空度的依据；研究水锤与机组运行的关系。
2、调节保证计算的目的通过调节保证计算和分析，正确合理地解决导叶启闭时间、水锤压力和机组转速上伸值三者之间的关系，最后选择适当的导叶启闭时间和方式，水锤压力和转速上伸值均在经济合理的允许范围内。
3、水锤及调节保证计算的任务根据水电站压力引水系统和水轮发电机组的特性，合理选择调速器的调节时间调节规律，进行水锤压力和机组转速变化值的计算，使二者均在允许内，并尽可能地降低水锤压力。
5.1.2 调节保证计算的标准调节保证计算标准，是指水锤压力和转速变化在技术经济上合理的允许值。
标准在规范中有所规定，但这是在一定时期和一定技术水平和经济条件下制定的，用时应结合具体情况加以确定。
1、水锤压力的计算标准甩全负荷时，允许的相对压力升高max ξ一般可按以下不同情况考虑：表5-1： max ξ取值表当设置减压阀或折流板时，max ξ=20%对于增加负荷时的负水锤，以压力水管顶部任何一点不出现负压并保持有2m 以上的余压为限。
第二章调节保证计算第一节调节保证计算的任务和标准一、调节保证计算的目的和意义在电站的运行中，常会遇到各种事故，机组突然与系统解列，把负荷甩掉。
在甩负荷时，导叶迅速关闭，水轮机的流量急剧变化，因此在水轮机的引水系统中产生水击，特别是甩（增）全负荷时产生的最大压力上升（最大压力下降），对压力管道系统的强度影响最大。
工程实践中曾发生过因甩负荷致使压力上升太高，从而导致压力钢管爆破的灾难事故；同时因为机组负荷全部丢失，如果不及时地采取措施，可导致转速上升过高，也会影响机组的强度、寿命，并引起机组的振动。
为了避免以上事故的发生，在设计阶段应该计算出上述过渡过程中最大转速上升和最大压力上升值，以保证电站的安全可靠运行。
在电站初步选定压力引水系统的布置、尺寸和机组型号后，通过调节保证计算，正确合理地选择导叶关闭的时间，使最大压力上升和最大转速上升都在允许的范围内。
二、调节保证计算的标准□ max n 0机组在甩负荷过程中转速上升率为 4 0。
一般情况下，最大转速上升率nmax 55%。
对于大型电站max 45%，对于冲击式机组max 35%。
当机组甩全负荷时，有压过水系系统允许的最大压力上升率见下表。
尾水管的真空值不大于8〜9mH 2O。
机组甩负荷时有压过水系统允许的最大压力上升率见表6-1 :表6-1 机组甩负荷时有压过水系统允许的最大压力上升率该电站设计水头为76m，且在系统中承担调峰调频任务，故30%。
三、本水电站基本参数电站形式：坝后式水头：H max 95m, H r 76m水轮机型号：HLD7— LJ —450水轮机额定出力：151300KW机组额定转速：166.7r/mi n机组转动惯量：19383.58t •怦吸出咼度：H=-3.15m发电机型号：SF151.3-36/948.42发电机容量：172914KVA压力波速：a =1000m/ s引水钢管长:186m机组台数：4台第二节调节保证主要参数计算一、计算压力引水管的L T M机组段长度的确定：确定机组段长度，是确定两台机组间的安装距离。
