单元六机械加工精度【课堂练习】

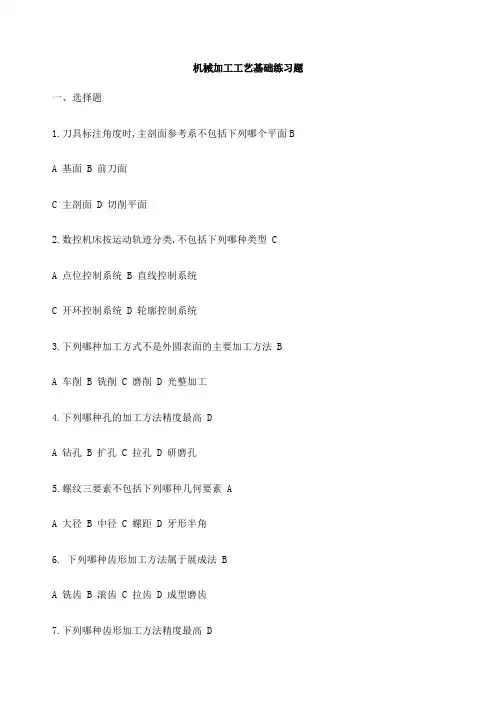

机械加工工艺基础练习题一、选择题1.刀具标注角度时,主剖面参考系不包括下列哪个平面BA 基面B 前刀面C 主剖面D 切削平面2.数控机床按运动轨迹分类,不包括下列哪种类型 CA 点位控制系统B 直线控制系统C 开环控制系统D 轮廓控制系统3.下列哪种加工方式不是外圆表面的主要加工方法 BA 车削B 铣削C 磨削D 光整加工4.下列哪种孔的加工方法精度最高 DA 钻孔B 扩孔C 拉孔D 研磨孔5.螺纹三要素不包括下列哪种几何要素 AA 大径B 中径C 螺距D 牙形半角6. 下列哪种齿形加工方法属于展成法 BA 铣齿B 滚齿C 拉齿D 成型磨齿7.下列哪种齿形加工方法精度最高 DA 铣齿B 插齿C 滚齿D 磨齿8.下列哪一项不是成形刀具加工的特点 DA 加工质量稳定B 生产效率高C 刀具寿命长D 刀具费用低9.工件上一个自由度同时被两个定位元件限制时称为 AA 过定位B 欠定位C 完全定位D 不完全定位10.下列哪种方法利用电化学反应原理达到加工目的 BA 激光加工B 电解加工C 超声加工D 电火花加工二、填空题1.刀具磨损的主要原因有_______ ___、_______ ___、_______ ___和_______ ___;磨料磨损、粘结磨损、相变磨损、扩散磨损;2.切削加工时,由于被加工材料性质与切削条件的不同,得到不同形态的切屑,常见的切屑类型有__________、_______ ___和_______ ___;带状切屑、挤裂切屑、崩碎切屑;3.外圆表面的技术要求有_______ ___、_______ ___、_______ ___和_______ ___;尺寸精度；形状精度；位置精度；表面质量;4.研磨是一种常用的光整加工方法,研磨剂由_______ ___和_______ ___混合而成;磨料和研磨液5.孔是各类机械中常用零件的基本表面,其技术要求有_______ ___、_______ ___、_______ ___和_______ ___;尺寸精度；形状精度；位置精度；表面质量;6.平面磨削的方法有_______ ___和_______ ___两种;周磨和端磨;7.螺纹根据不同用途分类可分为_______ ___和_______ ___两种;联接螺纹和传动螺纹;8.螺纹根据截形分类可划分为_______ ___、_______ __和_______ ___三种;三角螺纹、梯形螺纹和方牙螺纹;9.根据齿轮传动的特点和不同用途,对齿轮精度提出不同的要求,将齿轮各项公差分为_______ ___、_______ ___、和_______ ___三组;运动的准确性；传动的平稳性；载荷分布的均匀性;10.成形表面按照几何特征划分可分为为_______ ___、_______ ___、和_______ ___三种类型;回转成形面、直线成形面、立体成形面;11.成形砂轮的修整方法有两种：_______ ___和_______ ___;用金刚笔修整,用挤轮修整;12.机械加工工艺过程是由一系列的工序组成,而一道工序又可分成_______ ___、 _______ ___和__________;安装、工步、走刀;13.根据产品年产量的大小和产品的特征不同,把机械制造生产分为三种类型,即__________、_______ ___和_______ ___;单件生产、成批生产、大量生产;14.在不同的生产条件下,工件的安装方式是不同的,主要有两种安装方式,即_______ ___和_______ ___;划线安装、夹具安装;15.在零件和部件的设计中,基准按其作用不同,可分为_______ ___和_______ ___;设计基准、工艺基准;16.在切削加工中,机床夹具按其使用范围分类,可分为_______ ___、_______ ___、和_______ ___三种;通用夹具、专用夹具、组合夹具;17.目前电火花线切割机床的控制方法有_______ ___、_______ ___、和_______ ___三种类型;靠模仿型、光电跟踪型和数字程序控制;18.在电解加工中,用氯化钠水溶液作电解液,以一块铜板作阴极,另一块铁板作阳极,浸入其中,发生离解反应：_______ ___、_______ ___;NaCló Na++Cl—H2O ó H++OH—三、简答题1.何为加工精度,简述影响零件加工精度的因素;加工精度是指零件在加工以后,其几何参数的实际数值和设计数值相符合的程度;其影响因素：机床的制造误差；刀、夹具的制造误差和使用过程中的磨损；在切削力作用下工艺系统的变形；工艺系统的热变形;2.积屑瘤是什么简述其产生的原因;切削塑性材料时,在切削速度不高切形成带状切屑的情况下,常有一些来自切屑和工件的金属粘接层积在前刀面上,形成硬度很高的楔块,称为积屑瘤;产生原因：切屑与刀具发生强烈的摩擦,形成滞留层,当滞留层金属与前刀面的外摩擦阻力大雨切屑内部的分子结合力时,部分滞留层金属就会粘接在刀刃上形成积屑瘤;3.简述数控机床的特点及其用途;特点：数控机床具有高度的柔性,生产准备时间短；可显着减少辅助时间,机床的利用率高；生产效率高；利于进行复杂型面加工；加工精度高;用途：数控机床在用于多品种、小批量、产品更新频繁、形状复杂的零件加工,或是在产品研试过程中需要多次修改设计的高精度零件的加工中,显示出巨大的优越性;4.名词解释：NC,CNC,DNC,CAD,APT;NC：数字程序控制；CNC：小型计算机控制；DNC：计算机直接控制；CAD：计算机辅助设计；APT：自动编程语言;5.车削外圆有什么特点车削的切削过程是连续的,切削力变化小；车刀结构简单,费用低；车削除了加工外圆表面以外,还可以在一次装夹下加工同一零件的其它表面；车削适于加工各种材料;6.车床上镗孔和镗床上镗孔有什么不同它们各用在什么场合车床上镗孔：工件旋转为主运动,镗刀装在小刀架上作纵向或横向进给运动;适合于镗削回转体零件的轴心孔；镗床上镗孔：镗刀刀杆装在机床主轴锥孔中,随主轴一起旋转,这是主运动,进给运动则可由工件台带动工件作纵向移动,也可有主轴带动镗刀作轴向移动来实现;适用于箱体、支架和机架等大、中型复杂零件的孔系加工;7.为什么拉孔的精度和生产率都高由于拉削速度低,切削厚度很小,拉削过程平稳,不会产生积屑瘤；同时拉刀是定径工具,又有校准齿来校正和修光孔壁,所以拉孔加工精度高;拉刀一次行程即可完成加工,故生产效率高;8.分析比较刨削和铣削的工艺特点;适应性：铣削方式很多,铣刀类型多种多样,适用范围更广；生产率：铣削同时参加切削的刀齿较多,切削速度较高,而无刨削那样的空回行程,故生产率较高,但加工狭长平面时,刨削的生产率高；加工质量：一般情况下刨削与铣削的加工质量相近；设备和刀具费用：铣床结构复杂,铣刀的制造和刃磨比刨刀复杂,因此铣削的设备和刀具费用比刨削高;9.齿轮铣刀为什么分为8个刀号铣刀的模数必须与齿轮的模数一致,铣刀的刀号必须与被切齿轮的齿数Z相对应;这是因为渐开线齿廓的形状不仅与模数大小有关,还与齿数有关;模数相同,齿数不同的齿轮,其渐开线齿廓的曲率也不同,即齿槽的形状也不同;为了减少标准刀具数量,以节约刀具费用,同一个模数的成形铣刀,一般做成8把;10.比较插齿和滚齿两种齿形加工方法;加工质量：插齿的运动精度较低,齿形精度稍高、表面粗糙度稍小;但总的来说,加工质量相近；生产率：一般来说,插齿的生产率较低,但加工模数较小m<25、宽度较窄的齿轮和扇形齿轮时,插齿的生产率高；加工范围：加工斜齿轮时插齿不如滚齿方便,另一方面,插齿能完成某些滚齿不能完成的工作,如加工内齿轮、人字齿轮等;11.有哪几种生产类型汽车、电视机、金属切削机床、大型轧钢机的生产各属于哪种生产类型三种类型：单件生产；成批生产；大量生产;汽车、电视机：大量生产金属切削机床：成批生产大型轧钢机：单件生产12.如何选择粗基准和精基准粗基准选择原则：以不加工的表面作为粗基准；选择要求加工余量均匀的表面作为粗基准；选择余量最小的表面作为粗基准；选择平整、光洁、尺寸足够大的表面作为粗基准；粗基准应尽量避免重复使用;精基准选择原则：基准重合；基准统一；应尽量选择尺寸较大的表面作为精基准;13.简述切削加工工序的安排;先加工基准面,后加工其它表面；先安排主要表面的加工,穿插加工次要表面；先粗加工后精加工;14.特种加工与传统的机械加工相比有什么特点特种加工主要不是依靠机械能,而是利用电能、声能、光能、热能或化学能来除去工件上的多余材料；机械加工用的工具硬度是不能低于加工材料的,但特种加工使用的工具的硬度却可以低于被加工材料的硬度；特种加工中工具与工件间不存在显着的机械切削力;四、论述题在结构设计中,对于切削加工的零件结构应考虑哪些要求加工表面的几何形状应尽量简单,尽可能布置在同一平面上或同一轴线上；有相互位置精度要求的表面,最好能在一次安装中加工出来；尽可能减少加工表面的数量和面积,合理地规定零件的精度和表面粗糙度,以利于减少切削加工量；应力求零件的某些结构尺寸标准化,以便于采用标准刀具和通用量具,降低生产成本；零件应便于安装,定位准确,夹紧可靠；便于加工,易于测量；便于装配和拆卸；零件结构应与先进的加工工艺方法相适应；零件应具有足够的刚性;。

习题与思考题2—1 何谓加工精度、加工误差、公差?它们之间有什么区别?2—2车床床身导轨在垂直平面内及水平面内的直线度对车削轴类零件的加工误差有什么影响?影响程度各有何不同?2—3 试分析滚动轴承的外圈内滚道及内圈外滚道的形状误差(图2—64)所引起的主轴回转轴线的运动误差，它对被加工零件精度有什么影响?2—4 试分析在车床上加工时产生下述误差的原因：1)在车床上镗孔时，引起被加工孔圆度误差和圆柱度误差。

2)在车床三爪自定心卡盘上镗孔时，引起内孔与外圆不同轴度、端面与外圆的不垂直度。

2—5在车床上用两顶尖装夹工件车削细长轴时，出现图2—65所示误差是什么原因?分别采用什么办法来减少或消除?2—6 试分析在转塔车床上将车刀垂直安装加工外圆(图2-66)时，影响直径误差的因素中，导轨在垂直面内和水平面内弯曲，哪个影响大?与卧式车床比较有什么不同?为什么?2-7 在磨削锥孔时，用检验锥度的塞规着色检验，发现只在塞规中部接触或在塞规的两端接触(图2—67)。

试分析造成误差的各种因素。

2-8 如果被加工齿轮分度圆直径D=100mm，滚齿机滚切传动链中最后一个交换齿轮的分度圆直径d=200mm，分度蜗杆副的降速比为1：96，若此交换齿轮的齿距累积误差△F=0.12mm，试求由此引起的工件的齿距偏差是多少?2-9 设已知一工艺系统的误差复映系数为ε=0.25，工件在本工序前有圆柱度(椭圆度)0.45mm。

若本工序形状精度规定公差0.01mm，问至少进给几次方能使形状精度合格?2-10在车床上加工丝杠，工件总长为2650mm，螺纹部分的长度L=2000mm，工件材料和母丝杠材料都是45钢，加工时室温为20℃，加工后工件温升到45℃，母丝杠温升30℃。

试求工件全长上由于热变形引起的螺距累积误差。

2-11 横磨工件时(图2-68)，设横向磨削力Fy=100N，主轴箱刚度k=5000N／mm，尾座刚度wz k=4000N／mm，加工工件zx尺寸如图2—68所示，求加工后工件的锥度。

( √ )1、为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

( × )2、公差是零件尺寸允许的最大偏差。

( × )3、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

( √ )4、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

( × )5、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

( × )6、若某平面的平面度误差值为0.06mm ，则该平面对基准的平行度误差一定小于0.06mm 。

( × )7、选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

( × )9、过渡配合可能有间隙，也可能有过盈，因此过渡配合可以算间隙配合，也可以算过盈配合。

( × )10、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

( × )11、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( √ )12、误差值越小则测量精度越高，误差值越大则测量精度越低。

( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。

( × )15、形位公差带都是按几何概念定义的，与测量方法无关。

( √ )16、若被测要素相对于基准方向和位置关系以理论正确尺寸标注则其公差带方向和位置是固定的. ( √ )17、零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。

( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )19.若某平面对基准的垂直度误差为0.05mm ，则该平面的平面度误差一定小于等于0.05mm.。

( × )20.只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

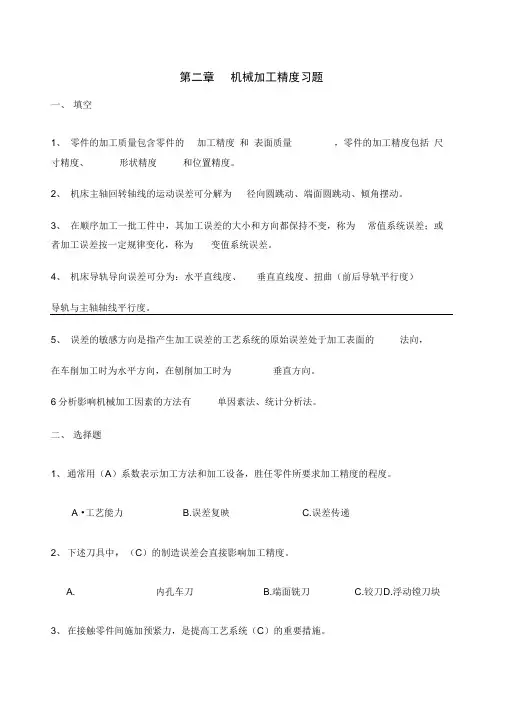

第二章机械加工精度习题一、填空1、零件的加工质量包含零件的加工精度和表面质量，零件的加工精度包括尺寸精度、形状精度和位置精度。

2、机床主轴回转轴线的运动误差可分解为径向圆跳动、端面圆跳动、倾角摆动。

3、在顺序加工一批工件中，其加工误差的大小和方向都保持不变，称为常值系统误差；或者加工误差按一定规律变化，称为变值系统误差。

4、机床导轨导向误差可分为：水平直线度、垂直直线度、扭曲（前后导轨平行度）导轨与主轴轴线平行度。

5、误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的法向，在车削加工时为水平方向，在刨削加工时为垂直方向。

6分析影响机械加工因素的方法有单因素法、统计分析法。

二、选择题1、通常用（A）系数表示加工方法和加工设备，胜任零件所要求加工精度的程度。

A •工艺能力 B.误差复映 C.误差传递2、下述刀具中，（C）的制造误差会直接影响加工精度。

A. 内孔车刀B.端面铣刀C.铰刀D.浮动镗刀块3、在接触零件间施加预紧力，是提高工艺系统（C）的重要措施。

5．传动比小，特别是传动链末端地传动副的传动比小，则传动链中其余各传动元件误差对 传动精度的影响就（ A ）A.越小 B 越大 C.不变6、加工齿轮、丝杠时，试指出下列各情况哪些属于加工原理误差（ C 、 D 、 E ）A.传动齿轮的制造与安装误差；B.母丝杠的螺距误差；C.用阿基米德滚刀切削渐开线齿轮； D.用模数铣刀加工渐开线齿轮;E.用近似传动比切削螺纹。

7、判别下列误差因素所引起的加工误差属于何种误差类型及误差性质：（1） 夹具在机床上的安装误差（ C, D ）;（2） 工件的安装误差（ C, F ）;（3） 刀具尺寸调整不准确引起的多次调整误差（ A, F ）;A •精度 B.强度 C.刚度D.柔度4、一个完整的工艺系统由（ B ）A.机床、夹具、刀具和量具构成C.机床、量具、刀具和工件构成B. 机床、夹具、刀具和工件构成D .机床、夹具、量具和工件构成（4）车刀磨损发生在加工一批套筒的外圆（A, E ）;（5）工件残余应力引起的变形（B, C, F ）A.尺寸误差； B .几何形状误差； C.相互位置误差；D. 常值误差；E.变值规律性误差；F.随机误差。

机械加工精度参考答案 Prepared on 22 November 2020机械加工精度参考答案一、判断题（正确的在题后括号内划“√”，错误的划“×”。

）1．精密丝杠可采用冷校直方法克服其弯曲变形。

(×)2．误差复映是由于工艺系统受力变形所引起的。

(√) 3．误差复映指的是机床的几何误差反映到被加工工件上的现象。

(×)4．减小误差复映的有效方法是提高工艺系统的刚度。

(√)5．加工原理误差是由于机床几何误差所引起的。

(×)6．由于刀具磨损所引起的加工误差属于随机误差。

(×) 7．机械加工中允许有原理误差。

(√)8．在加工一批工件时，若多次调整机床，其调整误差仍为随机性误差。

(√)9．在加工一批工件时因机床磨损速度很慢，机床制造误差在一定时间内可视为常值，所以其调整误差为常值系统性误差。

(√)10．复映误差属于变值系统性误差。

(×)11．定位误差属于常值系统性误差。

(×)12．刀具和机床磨损造成的误差属于随机性误差。

(×)13．工件受热变形造成的误差属于随机性误差。

(×)二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内。

）1．工件在车床三爪卡盘上一次装夹车削外圆及端面，加工后检验发现端面与外圆不垂直，其可能原因是（Ｃ）。

A．车床主轴径向跳动B．车床主轴回转轴线与纵导轨不平行C．车床横导轨与主轴回转轴线不垂直D．三爪卡盘装夹面与车削主轴回转轴线不同轴2．薄壁套筒零件安装在车床三爪卡盘上，以外圆定位车内孔，加工后发现孔有较大圆度误差，其主要原因是（ A ）。

A．工件夹紧变形 B．工件热变形C．刀具受力变形 D．刀具热变形3．车削细长轴时，由于工件刚度不足造成在工件轴向截面上的形状是（ C ）。

A．矩形 B．梯形 C．鼓形 D．鞍形4．下列影响加工误差的因素中，造成随机误差的因素是（ D ）。

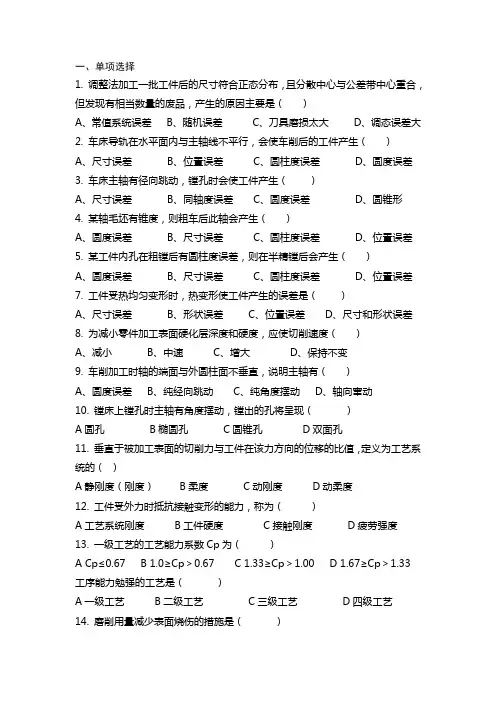

一、单项选择1. 调整法加工一批工件后的尺寸符合正态分布，且分散中心与公差带中心重合，但发现有相当数量的废品，产生的原因主要是（）A、常值系统误差B、随机误差C、刀具磨损太大D、调态误差大2. 车床导轨在水平面内与主轴线不平行，会使车削后的工件产生（）A、尺寸误差B、位置误差C、圆柱度误差D、圆度误差3. 车床主轴有径向跳动，镗孔时会使工件产生（）A、尺寸误差B、同轴度误差C、圆度误差D、圆锥形4. 某轴毛坯有锥度，则粗车后此轴会产生（）A、圆度误差B、尺寸误差C、圆柱度误差D、位置误差5. 某工件内孔在粗镗后有圆柱度误差，则在半精镗后会产生（）A、圆度误差B、尺寸误差C、圆柱度误差D、位置误差7. 工件受热均匀变形时，热变形使工件产生的误差是（）A、尺寸误差B、形状误差C、位置误差D、尺寸和形状误差8. 为减小零件加工表面硬化层深度和硬度，应使切削速度（）A、减小B、中速C、增大D、保持不变9. 车削加工时轴的端面与外圆柱面不垂直，说明主轴有（）A、圆度误差B、纯经向跳动C、纯角度摆动D、轴向窜动10. 镗床上镗孔时主轴有角度摆动，镗出的孔将呈现（）A圆孔 B椭圆孔 C圆锥孔 D双面孔11. 垂直于被加工表面的切削力与工件在该力方向的位移的比值，定义为工艺系统的（）A静刚度（刚度） B柔度 C动刚度 D动柔度12. 工件受外力时抵抗接触变形的能力，称为（）A工艺系统刚度 B工件硬度 C接触刚度 D疲劳强度13. 一级工艺的工艺能力系数Cp为（）A Cp≤0.67B 1.0≥Cp＞0.67C 1.33≥Cp＞1.00D 1.67≥Cp＞1.33 工序能力勉强的工艺是（）A一级工艺 B二级工艺 C三级工艺 D四级工艺14. 磨削用量减少表面烧伤的措施是（）A、提高V砂 B、提高V工C、减小fD、增大ap15. 提高加工工件所用机床的几何精度，它属于（）A 补偿原始误差B 抵消原始误点C 减少原始误差D 转移原始误差16. 下列因素中造成变值系统性误差的因素是 ( )。

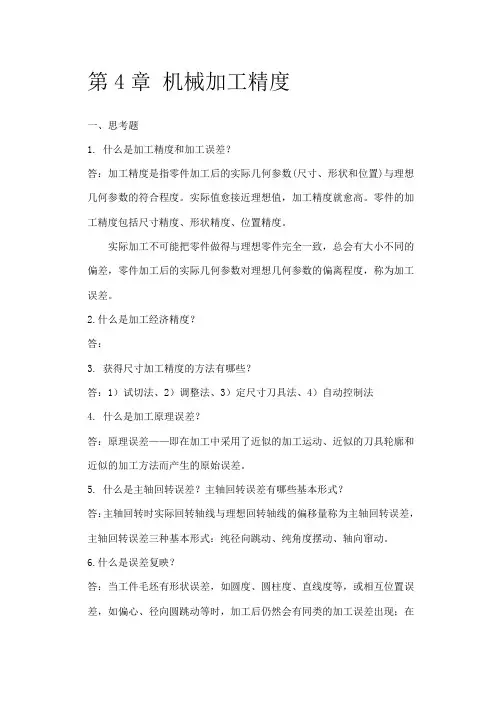

第4章机械加工精度一、思考题1. 什么是加工精度和加工误差？答：加工精度是指零件加工后的实际几何参数(尺寸、形状和位置)与理想几何参数的符合程度。

实际值愈接近理想值，加工精度就愈高。

零件的加工精度包括尺寸精度、形状精度、位置精度。

实际加工不可能把零件做得与理想零件完全一致，总会有大小不同的偏差，零件加工后的实际几何参数对理想几何参数的偏离程度，称为加工误差。

2.什么是加工经济精度？答：3.获得尺寸加工精度的方法有哪些？答：1）试切法、2）调整法、3）定尺寸刀具法、4）自动控制法4.什么是加工原理误差？答：原理误差——即在加工中采用了近似的加工运动、近似的刀具轮廓和近似的加工方法而产生的原始误差。

5. 什么是主轴回转误差？主轴回转误差有哪些基本形式？答：主轴回转时实际回转轴线与理想回转轴线的偏移量称为主轴回转误差，主轴回转误差三种基本形式：纯径向跳动、纯角度摆动、轴向窜动。

6.什么是误差复映？答：当工件毛坯有形状误差，如圆度、圆柱度、直线度等，或相互位置误差，如偏心、径向圆跳动等时，加工后仍然会有同类的加工误差出现；在成批大量生产中用调整法加工一批工件时，如毛坯尺寸不一，那么加工后这批工件仍有尺寸不一的误差。

这就是切削加工中的误差复映现象。

7.减小工艺系统热变形的途径答： (1)减少发热和隔热(2)改善散热条件(3)均衡温度场(4)改进机床结构(5)加快温度场的平衡(6)控制环境温度8.提高加工精度的途径答：消除或减小原始误差转移原始误差误差分组法误差补偿法就地加工（自干自）自动测量补偿、恒温控制等9.车削细长轴时，容易出现什么样的形状误差？答：车削细长轴时容易出现鼓形形状误差。

计算题：1.在两台相同的自动车床上加工一批小轴的外圆，要求保证直径φ第一台加工1000件，其直径尺寸按照正态分布，平均值11±.002mm,《机械制造工程学》习题集P age 3 of 21,mm 005.111=均方差.mm 004.01=σ第二台加工500件，其直径尺寸也按照正态分布，平均值,mm 015.112=x 均方差mm 0025.01=σ。

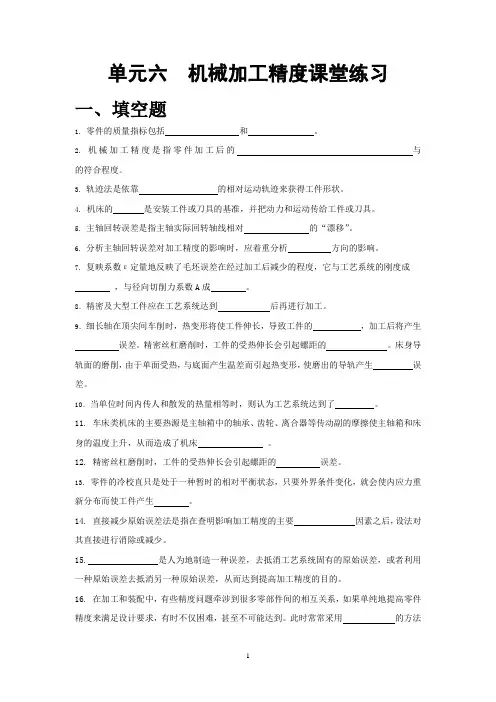

单元六机械加工精度课堂练习一、填空题1. 零件的质量指标包括和。

2. 机械加工精度是指零件加工后的与的符合程度。

3. 轨迹法是依靠的相对运动轨迹来获得工件形状。

4.机床的是安装工件或刀具的基准，并把动力和运动传给工件或刀具。

5. 主轴回转误差是指主轴实际回转轴线相对的“漂移”。

6. 分析主轴回转误差对加工精度的影响时，应着重分析方向的影响。

7. 复映系数ε定量地反映了毛坯误差在经过加工后减少的程度，它与工艺系统的刚度成，与径向切削力系数A成。

8．精密及大型工件应在工艺系统达到后再进行加工。

9．细长轴在顶尖间车削时，热变形将使工件伸长，导致工件的，加工后将产生误差。

精密丝杠磨削时，工件的受热伸长会引起螺距的。

床身导轨面的磨削，由于单面受热，与底面产生温差而引起热变形，使磨出的导轨产生误差。

10．当单位时间内传人和散发的热量相等时，则认为工艺系统达到了。

11. 车床类机床的主要热源是主轴箱中的轴承、齿轮、离合器等传动副的摩擦使主轴箱和床身的温度上升，从而造成了机床。

12. 精密丝杠磨削时，工件的受热伸长会引起螺距的误差。

13.零件的冷校直只是处于一种暂时的相对平衡状态，只要外界条件变化，就会使内应力重新分布而使工件产生。

14. 直接减少原始误差法是指在查明影响加工精度的主要因素之后，设法对其直接进行消除或减少。

15. 是人为地制造一种误差，去抵消工艺系统固有的原始误差，或者利用一种原始误差去抵消另一种原始误差，从而达到提高加工精度的目的。

16. 在加工和装配中，有些精度问题牵涉到很多零部件间的相互关系，如果单纯地提高零件精度来满足设计要求，有时不仅困难，甚至不可能达到。

此时常常采用的方法就来解决。

二、单项选择题１．用麻花钻头、铰刀、拉刀、槽铣刀和丝锥等刀具加工以获规定的尺寸精度是（）。

Ａ主动测量法Ｂ定尺寸刀具法Ｃ调整法Ｄ试切法２．齿轮上各种齿形加工，如滚齿、插齿等方法都属（）方法。

Ａ轨迹法Ｂ展成法Ｃ成形法Ｄ定尺寸刀具法３．机床导轨副是实现直线运动的主要部件，其制造和装配精度是影响（）的主要因素，导轨误差对零件的加工精度产生直接的影响。

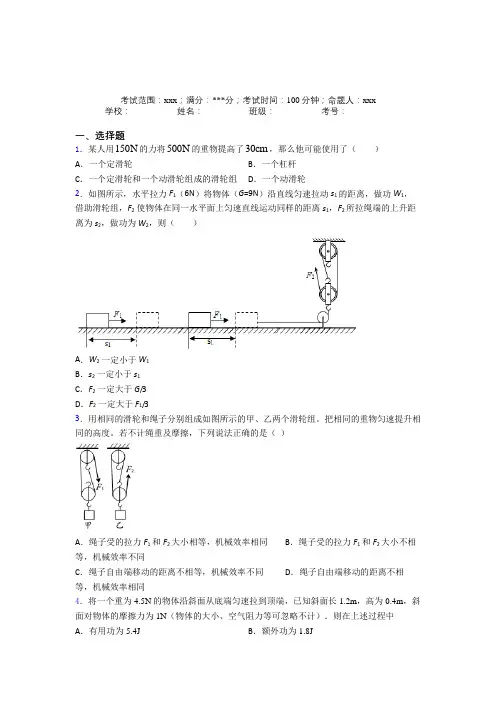

考试范围：xxx；满分：***分；考试时间：100分钟；命题人：xxx 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．某人用150N的力将500N的重物提高了30cm，那么他可能使用了（）A．一个定滑轮B．一个杠杆C．一个定滑轮和一个动滑轮组成的滑轮组D．一个动滑轮2．如图所示，水平拉力F1（6N）将物体（G=9N）沿直线匀速拉动s1的距离，做功W1，借助滑轮组，F2使物体在同一水平面上匀速直线运动同样的距离s1，F2所拉绳端的上升距离为s2，做功为W2，则（）A．W2一定小于W1B．s2一定小于s1C．F2一定大于G/3D．F2一定大于F1/33．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组。

把相同的重物匀速提升相同的高度。

若不计绳重及摩擦，下列说法正确的是（）A．绳子受的拉力F1和F2大小相等，机械效率相同B．绳子受的拉力F1和F2大小不相等，机械效率不同C．绳子自由端移动的距离不相等，机械效率不同D．绳子自由端移动的距离不相等，机械效率相同4．将一个重为4.5N的物体沿斜面从底端匀速拉到顶端，已知斜面长1.2m，高为0.4m，斜面对物体的摩擦力为1N（物体的大小、空气阻力等可忽略不计）．则在上述过程中A．有用功为5.4J B．额外功为1.8JC．机械效率为60%D．沿斜面向上的拉力大小为2N5．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点A 固定，改变测力计与水平方向的夹角θ，动力臂l 也随之改变，所作出的“F-θ”图象和“F-l” 图象中，正确的是A．B．C．D．6．科学方法是科学思想的具体体现，初中物理中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，下面是几个研究实例：①研究光的传播时，引入“光线”；②研究动能与速度的关系时，让物体的质量保持不变；③研究功率时把它与速度相比；④将撬棒抽象为绕某一固定点转动的硬棒；其中，采用了相同研究方法的是（）A．①和②B．①和④C．②和③D．③和④7．工人利用滑轮组吊起重为2400N的路灯杆（质量分布均匀）。

单元六机械加工精度课堂练习一、填空题1,零件的质量指标包括________________ 和。

2.机械加工精度是指零件加工后的与的符合程度。

3.轨迹法是依靠的相对运动轨迹来获得工件形状。

4.机床的是安装工件或刀具的基准，并把动力和运动传给工件或刀具。

5,主轴回转误差是指主轴实际回转轴线相对______________ 的“漂移”。

6.分析主轴回转误差对加工精度的影响时，应着重分析________ 方向的影响。

7.复映系数£定量地反映了毛坯误差在经过加工后减少的程度，它与工艺系统的刚度成，与径向切削力系数A成。

8.精密及大型工件应在工艺系统达到后再进行加工。

9,细长轴在顶尖间车削时，热变形将使工件伸长，导致工件的_________ ，加工后将产生误差。

精密丝杠磨削时，工件的受热伸长会引起螺距的。

床身导轨面的磨削，由于单面受热，与底面产生温差而引起热变形，使磨出的导轨产生_____ 误差。

10.当单位时间内传人和散发的热量相等时，则认为工艺系统达到了___ 。

11.车床类机床的主要热源是主轴箱中的轴承、齿轮、离合器等传动副的摩擦使主轴箱和床身的温度上升，从而造成了机床 __________ 。

12.精密丝杠磨削时，工件的受热伸长会引起螺距的________ 误差。

13.零件的冷校直只是处于一种暂时的相对平衡状态，只要外界条件变化，就会使内应力重新分布而使工件产生 ___ 。

14.直接减少原始误差法是指在查明影响加工精度的主要因素之后，设法对其直接进行消除或减少。

15.是人为地制造一种误差，去抵消工艺系统固有的原始误差，或者利用一种原始误差去抵消另一种原始误差，从而达到提高加工精度的目的。

16.在加工和装配中，有些精度问题牵涉到很多零部件间的相互关系，如果单纯地提高零件精度来满足设计要求，有时不仅困难，甚至不可能达到。

此时常常采用的方法就来解决。

二、单项选择题1.用麻花钻头、铰刀、拉刀、槽铳刀和丝锥等刀具加工以获规定的尺寸精度是（）。

《加工精度》练习题一.单项选择题1.机床和刀具达到热平衡前的热变形所引起的加工误差属于1、常值系统误差2、形位误差3、随机误差4、变值系统误差2.某工序的加工尺寸为正态分布，但分布中心与公差中点不重合，则可以认为：1、无随机误差2、无常值系统误差3、变值系统误差很大4、同时存在常值系统误差和随机误差3.夹具在机床上的安装误差所引起的加工误差属于：1、常值系统误差2、变值系统误差3、随机误差4、形位误差4.一次性调整误差所引起的加工误差属于：1、随机误差2、常值系统误差3、变值系统误差4、形位误差5.误差复映所引起的加工误差属于：1、变值系统误差2、常值系统误差3、随机误差4、形位误6.刀具磨损所引起的加工误差属于：1、常值系统误差2、变值系统误差3、随机误差4、形位误差7.内应力引起的变形误差属于：1、常值系统误差2、随机误差3、变值系统误差4、形位误差8.定位误差所引起的加工误差属于：1、常值系统误差2、形位误差3、变值系统误差4、随机误差9.对滚动轴承进行适当的预紧，是提高主轴系统（）的重要措施。

1、精度2、强度3、刚度4、柔度10.通常用（）系数表示某种加工方法和加工设备胜任零件所要求加工精度的程度。

1、切线方向2、轴线方向3、法线方向4、倾斜方向11.原理误差所引起的加工误差属于：1、常值系统误差2、随机误差3、形位误差4、变值系统误差12.误差的敏感方向指产生加工误差的工艺系统的原始误差处于加工表面的1、轴向2、切线方向3、周向4、法向二.多项选择题1.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于常值系统误差的是：1、三爪卡盘的制造和安装误差2、车床主轴的径向跳动3、薄壁铜套的夹紧变形4、机床导轨的几何误差5、镗刀的磨损2.指出下列哪些情况产生的误差属于加工原理误差1、加工丝杠时机床丝杠螺距有误差2、用模数铣刀加工渐开线齿轮3、工件残余应力引起的变形4、用阿基米德滚刀加工渐开线齿轮5、夹具在机床上的安装误差3.机械加工中达到尺寸精度的方法有：1、试切法2、定尺寸刀具法3、调整法4、选配法5、自动控制法4.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于随机误差的是：1、镗刀的磨损2、薄壁铜套的夹紧变形3、三爪卡盘的制造和安装误差4、机床导轨的几何误差5、工件外圆形状误差引起的安装误差5.指出下列哪些刀具的制造误差会直接影响加工精度：1、外圆车刀2、齿轮滚刀3、端面车刀4、铰刀5、键槽铣刀6.主轴的纯轴向窜动对哪些加工有影响:1、车削螺纹2、车削外圆3、车削端面4、车削内孔7.影响加工精度的主要误差因素可归纳为以下方面：1、试切法2、轨迹法3、调整法4、成形法5、展成法8.机械加工中获得工件形状精度的方法有：1、工艺系统的几何误差2、毛坯的制造误差3、工艺系统力效应产生的误差4、工艺系统热变形产生的误差5、加工原理误差三.判断题正确错误1.安装普通螺纹车刀时，为获得正确的牙形，必须使车刀刀尖与螺纹轴线等高，刀尖角的平分线与螺纹轴线垂直。

机械加工精度参考答案一、判断题（正确的在题后括号内划“√”，错误的划“×”。

）1．精密丝杠可采用冷校直方法克服其弯曲变形。

(×) 2．误差复映是由于工艺系统受力变形所引起的。

(√) 3．误差复映指的是机床的几何误差反映到被加工工件上的现象。

(×) 4．减小误差复映的有效方法是提高工艺系统的刚度。

(√) 5．加工原理误差是由于机床几何误差所引起的。

(×) 6．由于刀具磨损所引起的加工误差属于随机误差。

(×) 7．机械加工中允许有原理误差。

(√) 8．在加工一批工件时，若多次调整机床，其调整误差仍为随机性误差。

(√) 9．在加工一批工件时因机床磨损速度很慢，机床制造误差在一定时间内可视为常值，所以其调整误差为常值系统性误差。

(√)10．复映误差属于变值系统性误差。

(×) 11．定位误差属于常值系统性误差。

(×) 12．刀具和机床磨损造成的误差属于随机性误差。

(×) 13．工件受热变形造成的误差属于随机性误差。

(×)二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内。

）1．工件在车床三爪卡盘上一次装夹车削外圆及端面，加工后检验发现端面与外圆不垂直，其可能原因是（Ｃ）。

A．车床主轴径向跳动B．车床主轴回转轴线与纵导轨不平行C．车床横导轨与主轴回转轴线不垂直D．三爪卡盘装夹面与车削主轴回转轴线不同轴2．薄壁套筒零件安装在车床三爪卡盘上，以外圆定位车内孔，加工后发现孔有较大圆度误差，其主要原因是（A ）。

A．工件夹紧变形B．工件热变形C．刀具受力变形D．刀具热变形3．车削细长轴时，由于工件刚度不足造成在工件轴向截面上的形状是（C ）。

A．矩形B．梯形C．鼓形D．鞍形4．下列影响加工误差的因素中，造成随机误差的因素是（ D ）。

A．原理误差B．机床几何误差C．机床热变形D．安装误差5．零件加工尺寸符合正态分布时，其均方根偏差越大，表明尺寸（A）。
