超高温电磁超声波测厚仪

正确操作使用超声波测厚仪方法及延长寿命测厚仪如何操作超声波测厚仪按工作原理分：有共振法、干涉法及脉冲反射法等。

由于脉冲反射法并不涉及共振机理，与被测物表面的干净度关系不紧密，所以超声波脉冲法测厚仪是较受用户欢迎的一种仪表。

1 工作原理超声波测厚仪紧要有主机和探头两部分构成。

主机电路包括发射电路、接收电路、计数显示电路三部分，由发射电路产生的高压冲击波激励探头，产生超声波发射脉冲波，脉冲波经介质介面反射后被接收电路接收，通过单片机计数处理后，经液晶显示器显示厚度数值，它紧要依据声波在试样中的传播速度乘以通过试样的时间的一半而得到试样的厚度。

超志波测厚仪，在接受国内外先进技术的基础上，运用单片机技术研制的一种低功耗低下限袖珍式的智能测量仪器，不仅有测量不同材质厚度的仪器，而且有单测钢，超薄型的，同时均可配套高温测厚探头。

2 测厚仪应用领域由于超声波处理便利，并有良好的指向性，超声波技术测量金属，非金属材料的厚度，既快又精准，无污染，尤其是在只许可一个侧面可按触的场合，更能显示其优越性，广泛用于各种板材、管材壁厚、锅炉容器壁厚及其局部腐蚀、锈蚀的情况，因此对冶金、造船、机械、化工、电力、原子能等各工业部门的产品检验，对设备安全运行及现代化管理起侧紧要的作用。

超声波清洗与超声波测厚仪仅是超声波技术应用的一部分，还有很多领域都可以应用到超声波技术。

比如超声波雾化、超声波焊接、超声波钻孔、超声波研磨、超声波抛光、超声波马达等等。

超声波技术将在各行各业得到越来越广泛的应用。

涡流涂镀层测厚仪工作原理1. 基本原理涡流涂镀层测厚仪的基本工作原理是,当测头与被测式样接触时,测头装置所产生的高频电磁场, 使置于测头下的金属导体产生涡流,其振幅和相位是导体与测头之间非导电覆盖层厚度的函数. 即该涡流产生的交变电磁场会更改测头参数,而测头参数变量的大小,并将这一电信号转换处理,即可得到被测涂镀层的厚度.2. 影响测量精度的原因（1）涡流测厚仪对式样测定存在边缘效应,即对靠近式样边缘或内转角处的测量是不牢靠的.（2）试样的曲率对测量有影响,这种影响将随曲率半径的减小明显地增大；（3）基体金属和覆盖层的表面粗糙度影响测量的精度,粗糙度增大,影响增大；（4）覆盖层厚度大于25μm时,其误差与覆盖层厚度貌似成正比；（5）涡流测厚仪对阻拦测头与覆盖层表面紧密接触的附着物质敏感.因此测量前应清除测头和覆盖层表面的污物；测量时应使测头与测试表面保持恒压垂直接触.（6）基体金属的电导率对测量有影响,它与基体金属材料成分及热处理方法有关；（7）任何一种测厚仪都要求基体金属有一个临界厚度,只有大于这个厚度,测量才不会受基体金属厚度的影响；涂层测厚仪紧要是利用磁感应原理或者电涡流测量原理等来测量导磁材料上的非磁性涂层厚度。

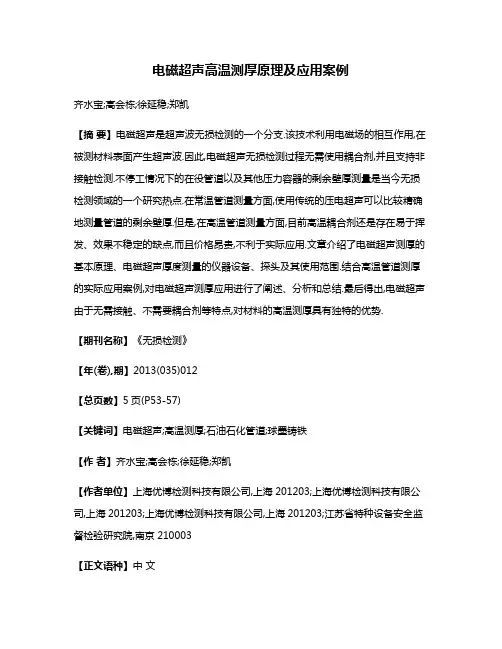

电磁超声高温测厚原理及应用案例齐水宝;高会栋;徐延稳;郑凯【摘要】电磁超声是超声波无损检测的一个分支.该技术利用电磁场的相互作用,在被测材料表面产生超声波.因此,电磁超声无损检测过程无需使用耦合剂,并且支持非接触检测.不停工情况下的在役管道以及其他压力容器的剩余壁厚测量是当今无损检测领域的一个研究热点.在常温管道测量方面,使用传统的压电超声可以比较精确地测量管道的剩余壁厚.但是,在高温管道测量方面,目前高温耦合剂还是存在易于挥发、效果不稳定的缺点,而且价格昂贵,不利于实际应用.文章介绍了电磁超声测厚的基本原理、电磁超声厚度测量的仪器设备、探头及其使用范围.结合高温管道测厚的实际应用案例,对电磁超声测厚应用进行了阐述、分析和总结.最后得出,电磁超声由于无需接触、不需要耦合剂等特点,对材料的高温测厚具有独特的优势.【期刊名称】《无损检测》【年(卷),期】2013(035)012【总页数】5页(P53-57)【关键词】电磁超声;高温测厚;石油石化管道;球墨铸铁【作者】齐水宝;高会栋;徐延稳;郑凯【作者单位】上海优博检测科技有限公司,上海201203;上海优博检测科技有限公司,上海201203;上海优博检测科技有限公司,上海201203;江苏省特种设备安全监督检验研究院,南京210003【正文语种】中文【中图分类】TG115.28近年来，无损检测行业新技术发展迅猛，各类检测技术各具优劣。

然而针对高温材料检测方面的技术相对较少，目前较为常规的高温材料的检测方法有超声（UT）、射线（RT）等。

射线由于受到安全性和穿透能力等方面的制约，其现场的实际应用受到了较大的限制。

在超声检测方面的通常做法是将传统的压电超声探头配合高温耦合剂来实现检测。

由于耦合剂在高温条件下不稳定，容易导致压电超声仪器读数不稳定甚至错误；另外，对于温度在300℃以上的在役管道检测，传统的压电探头几乎无法获取准确读数，迫切需要一种先进、可靠的技术来解决高温管道不停车现场检测中的问题。

超声波测厚仪的检测方法超声波测厚仪是一种常用的非破坏性检测仪器，用于测量各种材料的厚度。

它的工作原理是利用超声波在材料中传播的速度和反射特性来测量材料的厚度。

下面将介绍超声波测厚仪的检测方法。

一、准备工作在使用超声波测厚仪之前，需要进行一些准备工作。

首先，需要将测量仪器校准到零点，以确保测量的准确性。

其次，需要选择合适的探头和测试频率，以适应不同材料的测量需求。

最后，需要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。

二、测量方法1. 单面测量法单面测量法是最常用的测量方法，适用于单层材料的测量。

具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）测量完成后，读取显示屏上的测量结果。

2. 双面测量法双面测量法适用于双层材料的测量，如涂层、涂料等。

具体操作步骤如下：（1）将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）将探头翻转过来，再次贴紧被测材料表面，进行第二次测量。

（4）测量完成后，读取显示屏上的测量结果。

3. 多点测量法多点测量法适用于需要测量多个点的情况，如管道、容器等。

具体操作步骤如下：（1）选择需要测量的点位，将探头贴紧被测材料表面，使其与被测材料垂直。

（2）按下测量键，开始测量。

（3）移动探头到下一个测量点位，重复上述操作。

（4）测量完成后，读取显示屏上的测量结果。

三、注意事项在使用超声波测厚仪进行测量时，需要注意以下事项：1. 测量时要保持探头与被测材料表面垂直，以确保测量结果准确。

2. 测量时要保持探头与被测材料表面贴紧，以确保超声波能够顺畅地传播。

3. 测量时要选择合适的探头和测试频率，以适应不同材料的测量需求。

4. 测量时要将被测材料表面清洁干净，以确保超声波能够顺畅地传播。

5. 测量时要注意安全，避免探头碰撞到硬物或者被测材料表面有锐利的物体。

总之，超声波测厚仪是一种非常实用的检测仪器，可以广泛应用于各种材料的厚度测量。

TT120超声波测厚仪使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********目次1.概述⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 22.性能指标⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 33.主要功能⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅44.测量步骤⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅45.低电压指示⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅66.自动关机⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 77.测量技术⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 78.测量误差的预防方法⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 99.注意事项⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅910.维修⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 1011 概述1.1 适用范围TT120超声波测厚仪可用在工业生产领域中对钢材厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。

超声波测厚仪的使用技术测厚仪技术指标超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头通过精准明确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可接受此原理测量。

超声波测厚仪是接受较新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精准明确测量按超声波脉冲反射原理设计的测厚仪可对各种板材和各种加工零件作精准明确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

使用超声波测厚仪进行测量的技术一、清洁表面测量前应清除被测物体表面全部的灰尘、污垢及锈蚀物，铲除油漆等复盖物。

二、提高粗糙度要求过份粗糙的表面会引起测量误差，甚至仪器无读数。

测量前应尽量使被测材料表面光滑，可使用磨、抛、锉等方法使其光滑，还可使用高粘度耦合剂，选用粗晶探头SZ2.5P。

三、粗机加工表面粗机加工表面（如车床或刨床）所造成的有规定的细槽也会引起测量误差，弥补方法同2，另外调整探头串音隔层板（穿过探头底面中心的薄层）与被测材料细槽之间的夹角，使隔层板与细槽相互垂直或平行，取读数中的最小值作为测量厚度，可取得较好效果。

四、测量圆柱型表面测量圆柱型材料，如管子、油桶等，选择探头串音隔层板与被测材料轴线之间的夹角至关紧要。

简单地说，将探头与被测材料耦合，探头串音隔层板与被测材料轴线平行或垂直，沿与被测材料轴线方向垂直地缓慢摇动探头，屏幕上的读数将有规定地变化，选择读数中的最小值，作为材料的精准厚度。

选择探头串音隔层板与被测材料轴线交角方向的标准取决于材料的曲率，直径较大的管材，选择探头串音隔层板与管子轴线垂直，直径较小的管材，则选择与管子轴线平行和垂直两种测量方法，取读数中的最小值作为测量厚度。

超声波测厚仪的使用指南引言超声波测厚仪是一种常用于工业领域的仪器，它可以非常准确地测量物体的厚度。

本文将会详细介绍超声波测厚仪的使用方法和注意事项，以帮助读者更好地了解和使用这一仪器。

一、超声波测厚仪的工作原理超声波测厚仪通过发射一束超声波，然后测量波经过被测物体后的反射时间，从而计算出物体的厚度。

具体来说，当超声波传播到被测物体上时，一部分会被吸收，一部分会被反射回来。

测厚仪接收到反射回来的超声波，并计算出物体的厚度。

二、使用超声波测厚仪的步骤1. 准备工作在使用超声波测厚仪之前，首先确保仪器处于正常工作状态。

检查探头是否干净、无损坏，并确保电源充足。

另外，为了获得准确的测量结果，需要将被测物体表面保持干净和光滑。

2. 设置参数根据被测物体的特点，合理设置超声波测厚仪的参数。

其中包括选择适当的工作频率、设置测量模式（如单次测量或连续测量）、调整幅值增益等。

不同的物体可能需要不同的参数设置，确保选择最佳的测量参数有助于提高测量的准确性。

3. 进行测量将超声波测厚仪的探头轻轻贴紧被测物体表面，并按下开始测量按钮。

仪器会发射超声波并接收反射回来的信号。

在测量过程中，需保持探头的稳定，避免摇晃或移动。

4. 记录结果在测量完成后，测厚仪会显示测量结果。

将测量结果记录下来，通常会有单位为毫米或英寸的数值显示。

如果需要多次测量同一个物体，可多次重复测量并取平均值，以提高结果的准确性。

三、超声波测厚仪的注意事项1. 清洁与保养定期清洁超声波测厚仪的探头，避免灰尘或油脂等物质的污染。

同时，定期检查和维护仪器，以保证其正常工作。

如果发现探头有损坏或异常情况，应立即停止使用并进行修理或更换。

2. 被测物体的特点超声波测厚仪适用于测量各种不同材质和形状的物体，但不同物体的特点会对测量结果造成影响。

需要根据具体情况调整参数和使用方法。

例如，对于有涂层的物体，需注意涂层是否对超声波传播产生影响，需进行校正或选择合适的探头。

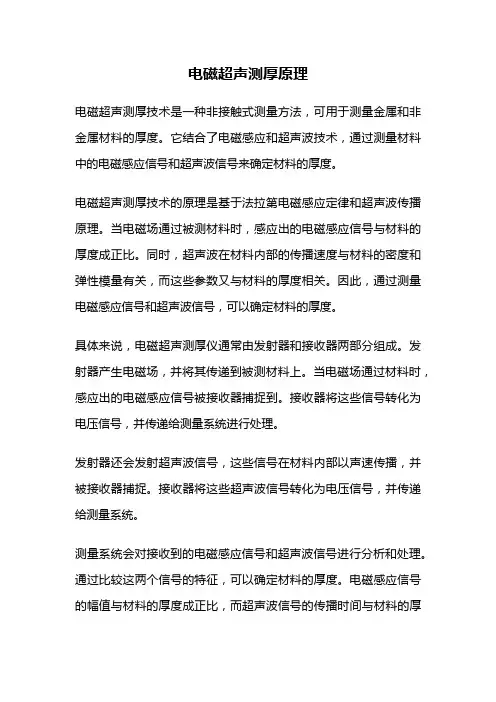

电磁超声测厚原理电磁超声测厚技术是一种非接触式测量方法，可用于测量金属和非金属材料的厚度。

它结合了电磁感应和超声波技术，通过测量材料中的电磁感应信号和超声波信号来确定材料的厚度。

电磁超声测厚技术的原理是基于法拉第电磁感应定律和超声波传播原理。

当电磁场通过被测材料时，感应出的电磁感应信号与材料的厚度成正比。

同时，超声波在材料内部的传播速度与材料的密度和弹性模量有关，而这些参数又与材料的厚度相关。

因此，通过测量电磁感应信号和超声波信号，可以确定材料的厚度。

具体来说，电磁超声测厚仪通常由发射器和接收器两部分组成。

发射器产生电磁场，并将其传递到被测材料上。

当电磁场通过材料时，感应出的电磁感应信号被接收器捕捉到。

接收器将这些信号转化为电压信号，并传递给测量系统进行处理。

发射器还会发射超声波信号，这些信号在材料内部以声速传播，并被接收器捕捉。

接收器将这些超声波信号转化为电压信号，并传递给测量系统。

测量系统会对接收到的电磁感应信号和超声波信号进行分析和处理。

通过比较这两个信号的特征，可以确定材料的厚度。

电磁感应信号的幅值与材料的厚度成正比，而超声波信号的传播时间与材料的厚度成反比。

因此，通过测量这两个信号的特征，可以准确地测量材料的厚度。

电磁超声测厚技术具有许多优点。

首先，它是一种非接触式测量方法，不需要对被测材料进行破坏性测试。

这对于一些特殊材料或精密零部件来说非常重要。

其次，电磁超声测厚技术的测量范围广，可以应用于各种材料的厚度测量。

再次，电磁超声测厚仪结构简单、操作方便，并且测量结果准确可靠。

然而，电磁超声测厚技术也存在一些局限性。

首先，它对被测材料的电导率和磁导率有一定的要求。

如果材料的电导率或磁导率较低，电磁感应信号会较弱，影响测量结果的准确性。

其次，电磁超声测厚技术对材料的表面状态要求较高，需要保证材料表面光滑、无氧化物或油污等。

总的来说，电磁超声测厚技术是一种非接触式、准确可靠的测量方法，可以用于各种材料的厚度测量。

超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。

本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。

二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。

2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。

3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。

4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。

三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。

b. 确保仪器电池充电情况良好，可正常使用。

c. 清洁被测物体表面，确保无杂质影响测量结果。

2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。

b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。

c. 仪器上的显示屏将显示出被测物体的厚度数值。

读取并记录该数值。

3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。

b. 清理超声波传感器表面，确保无杂质附着。

四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。

2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。

3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。

4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。

5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。

五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。

2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。

3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。

4. 如需更换电池，请使用与仪器配套的原装电池进行更换。

电磁测厚仪原理
电磁测厚仪是一种基于电磁原理工作的非接触式厚度测量设备,广泛应用于钢铁、化工、航空航天等行业。

它的工作原理主要依赖于电磁感应和涡流效应。

1. 电磁感应原理
当探头线圈通以高频交流电流时,会产生交变磁场。

当探头靠近导电性金属材料时,会在金属材料中感应出涡流。

金属材料中的涡流会与探头线圈的磁场相互作用,从而影响探头线圈的电感量。

2. 涡流效应
当导电性材料置于交变磁场中时,会在材料内部产生环形电流,即涡流。

涡流的大小与所测材料的导电率、磁导率、测量频率等因素有关。

同时,涡流会产生自身磁场,与原始激励磁场相互作用,从而影响线圈的阻抗。

3. 工作原理
测厚仪通过对涡流信号的分析来确定目标测量材料的厚度。

当探头靠近待测物体时,合适的激励频率和已知标准块厚度下的基准信号,经过比较和计算处理,便可输出被测物体的准确厚度值。

探头设计、信号处理电路、温度补偿等都是影响测量精度和重复性的重要因素。

电磁测厚仪适用于多种导电性金属材料的厚度测量,在
无损检测领域发挥着重要作用。
