静电放电抗扰度测试场地要求

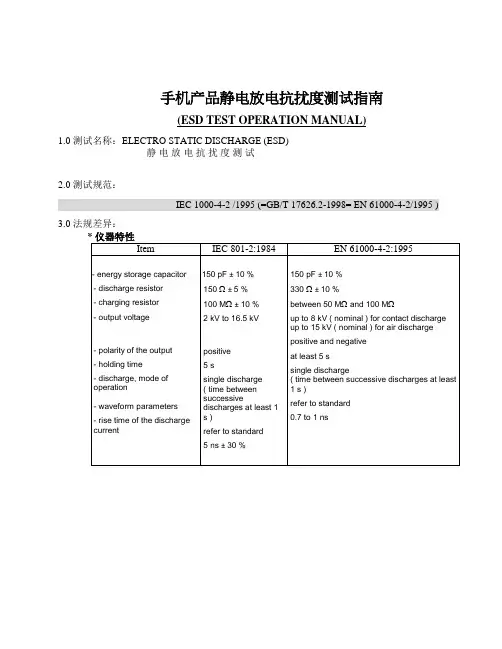

手机产品静电放电抗扰度测试指南(ESD TEST OPERATION MANUAL)1.0 测试名称：ELECTRO STATIC DISCHARGE (ESD)静电放电抗扰度测试2.0 测试规范：IEC 1000-4-2 /1995 (=GB/T 17626.2-1998= EN 61000-4-2/1995 ) 3.0 法规差异：* 测试场地要求请参考附录4.0 测试场地：ESD LAB5.0 测试仪器：5.1 测试仪器：SCHAFFNER （NSG432）5.2 要紧包含下列 MODULES：5.3 系统制造商：SCHAFFNER5.4 测试强度额定值：Contact Discharge 0.2 – 10.0 kV ( Pos. / Neg. )Air Discharge 2 – 25 kV ( Pos. / Neg. )5.5要紧特性：能量储存电容150 pF ± 10%放电电阻 330 Ω± 5 %Rise time at contact discharge 0.7 – 1.0 ns6.0 待测物最高电气额定值：230Vac, 50 Hz, 16A / 110Vac, 60Hz, 32A7.0 测试场地注意要点：7.1 测试前务必确认 Ground Plane 接地螺丝未松脱, HCP/VCP 之接地阻抗 470 kΩ是否正确。

7.2 测试场地务必操纵温湿度, 标准值为：Ambient Temperature：15℃ to 35℃Relative Humidity：30% to 60%以上条件以开启除湿机及冷气机调节并用温湿度计监控。

7.3 测试桌上除待测对象外, 请勿摆放不相干对象以免影响测试场地之准确性。

7.4 Ground Reference Plane 务必置于地上, 且其大小务必大于 EUT 或者 coupling plane 的四周至少 50 cm 以上。

静电放电抗扰度测试介绍
静电放电抗扰度测试Testing and measurment techniques---Electrostatic discharge immunity test
——泰派斯特
1静电放电抗扰度测试范围:
本标准规定电气和电子设备遭受直接来自操作者和对邻近物体的静电放电的抗扰度要求和试验方法,还规定了不同环境和安装条件下试验等级的范围和试验程序.
2静电放电抗扰度测试引用标准:
GB/T4365-1995 电磁兼容术语 IEC 68-1:1998 环境试验第一部分:总则及导则
3静电放电抗扰度测试概述
本标准所涉及的是处于静电放电环境中和安装条件下的装置．系统．子系统和外部设备。

例如，低相对湿度，使用低导电率（人造纤维）地毯．乙烯基服装等。

4静电放电抗扰度测试定义:
4.1 降低degradation(of performance)
装置设备或系统的工作性能与正常性能的非期望偏离
4.2 电磁兼容性(EMC) electromagnetic compatibility
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力
4.3 抗静电材料antistatic discharge
在同种材料或与类似材料相互磨擦或分离时,具有产生电荷量最小的材料
4.4 储能电容器energy storage capacitor
静电放电发生器中的电容器,用以代表人体充电至试验电压值时的电容量,它可以分立元件或分布电容
4.5 ESD electrostatic discharge。

电子产品的静电放电测试及相关要求（时间:2007-1-23 共有901 人次浏览）[信息来源:互联网]从第一节的叙述中我们了解ESD对电子产品的危害，随着电子产品的复杂程度和自动化程度越来越高，电子产品的ESD敏感度也越高，电子产品抵御ESD 干扰的能力已经成为电子产品质量好坏的一个重要因素。

那么如何来衡量电子产品抗ESD干扰的能力？通过ESD抗扰度试验可以检测这种能力。

为此越来越多的产品标准将ESD抗扰度试验作为推荐或强制性内容纳入其中。

电子设备的ESD抗扰度试验也作为电子设备电磁兼容性测试一项重要内容列入国家标准和国际标准。

对不同使用环境、不同用途、不同ESD敏感度的电子产品标准对ESD抗扰度试验的要求是不同的，但这些标准关于ESD抗扰度试验大多都直接或间接引用GB/T17626.2-1998 （idt IEC 61000-4-2:1995）：《电磁兼容试验和测量技术静电放电抗扰度试验》这一国家电磁兼容基础标准，并按其中的试验方法进行试验。

下面就简要介绍一下该标准的内容、试验方法及相关要求。

1.试验对象：该标准所涉及的是处于静电放电环境中和安装条件下的装置、系统、子系统和外部设备。

2.试验内容：ESD的起因有多种，但该标准主要描述在低湿度情况下，通过摩擦等因素，使操作者积累了静电。

电子和电气设备遭受直接来自操作者的ESD和对临近物体的ESD的抗扰度要求和试验方法。

对电子产品而言，因操作者的ESD造成受设备干扰或损坏的几率相对其他ESD起因大得多。

并且若电子产品能提高针对因操作者的ESD抗扰性，则针对因其他因素的ESD抗扰性也会有相应的提高。

3.试验目的：试验单个设备或系统的抗静电干扰的能力。

它模拟：（1）操作人员或物体在接触设备时的放电。

（2）人或物体对邻近物体的放电。

4. ESD的模拟：图1和图2分别给出了ESD发生器的基本线路和放电电流的波形。

图1静电放电发生器图2静电放电的电流波形图1中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。

EMC试验测试规范一、静电1。

1试验目的:测试电子产品抗静电能力1。

2试验设备：静电放电发生器1。

3试验环境:环境温度：15℃~35℃，相对湿度30%～60％，大气压力86KPA～106KPA （暂时以中试试验室环境为准）1。

4参考标准：GB17626。

2-2006电磁兼容试验和测量技术静电放电抗扰度试验 AQ6201—2006煤矿安全监控系统通用技术要求1。

5试验内容：1。

5。

1如图1所示，将受试设备EUT通电后放置在试验桌上，准备进行试验。

图11。

5。

2 参数设置,如图2所示，选择放电模式，做接触放电试验，选用尖锥形的放电电极,用UP和DOWN按键把光标调整至“放电模式”行，用“SELECT”按键选择“接触放电”；1.5.3选择极性，将光标调整至“极性切换”行，用“SELECT”按键选择“正压”或“负压”来选择试验极性。

（在极性切换前需将“高压上电”选择“否"，否则无法极性切换）1.5。

4放电模式，将光标调至“四种模式"行,用“SELECT"按键选择“单次放电”、“设定放电”、“连续放电"或“自动放电”来选择放电模式。

连续放电即20pps模式；自动放电就是按下“RUN/PAUSE”按键后无需扣枪即可自行放电.一般选用单次放电。

图21.5.2 参数设置,如图2所示，选择放电模式，做接触放电试验，选用尖锥形的放电电极，用UP 和DOWN按键把光标调整至“放电模式”行，用“SELECT”按键选择“接触放电”;1。

5。

3选择极性，将光标调整至“极性切换"行,用“SELECT”按键选择“正压”或“负压”来选择试验极性。

(在极性切换前需将“高压上电”选择“否",否则无法极性切换)1。

5。

4放电模式,将光标调至“四种模式”行,用“SELECT”按键选择“单次放电"、“设定放电”、“连续放电”或“自动放电”来选择放电模式。

连续放电即20pps模式；自动放电就是按下“RUN/PAUSE”按键后无需扣枪即可自行放电。

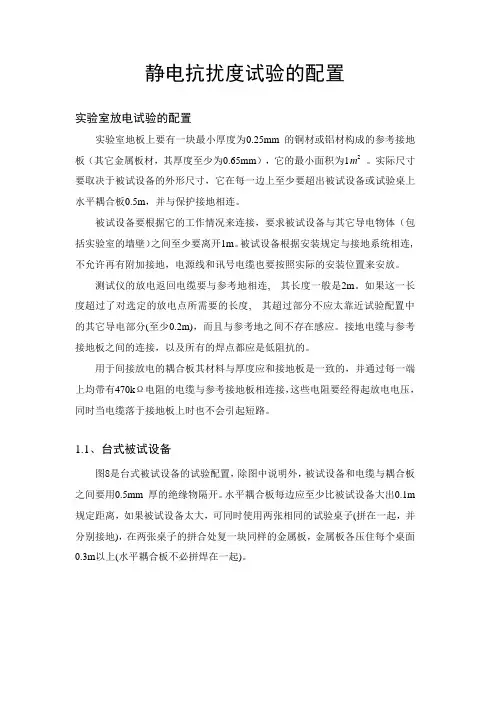

静电抗扰度试验的配置
实验室放电试验的配置
实验室地板上要有一块最小厚度为0.25mm 的铜材或铝材构成的参考接地板（其它金属板材，其厚度至少为0.65mm），它的最小面积为1m2。

实际尺寸要取决于被试设备的外形尺寸，它在每一边上至少要超出被试设备或试验桌上水平耦合板0.5m，并与保护接地相连。

被试设备要根据它的工作情况来连接，要求被试设备与其它导电物体（包括实验室的墙壁）之间至少要离开1m。

被试设备根据安装规定与接地系统相连, 不允许再有附加接地，电源线和讯号电缆也要按照实际的安装位置来安放。

测试仪的放电返回电缆要与参考地相连, 其长度一般是2m。

如果这一长度超过了对选定的放电点所需要的长度, 其超过部分不应太靠近试验配置中的其它导电部分(至少0.2m)，而且与参考地之间不存在感应。

接地电缆与参考接地板之间的连接，以及所有的焊点都应是低阻抗的。

用于间接放电的耦合板其材料与厚度应和接地板是一致的，并通过每一端上均带有470kΩ电阻的电缆与参考接地板相连接，这些电阻要经得起放电电压，同时当电缆落于接地板上时也不会引起短路。

1.1、台式被试设备
图8是台式被试设备的试验配置，除图中说明外，被试设备和电缆与耦合板之间要用0.5mm 厚的绝缘物隔开。

水平耦合板每边应至少比被试设备大出0.1m 规定距离，如果被试设备太大，可同时使用两张相同的试验桌子(拼在一起，并分别接地)，在两张桌子的拼合处复一块同样的金属板，金属板各压住每个桌面0.3m以上(水平耦合板不必拼焊在一起)。

图8台式被试设备的试验配置。

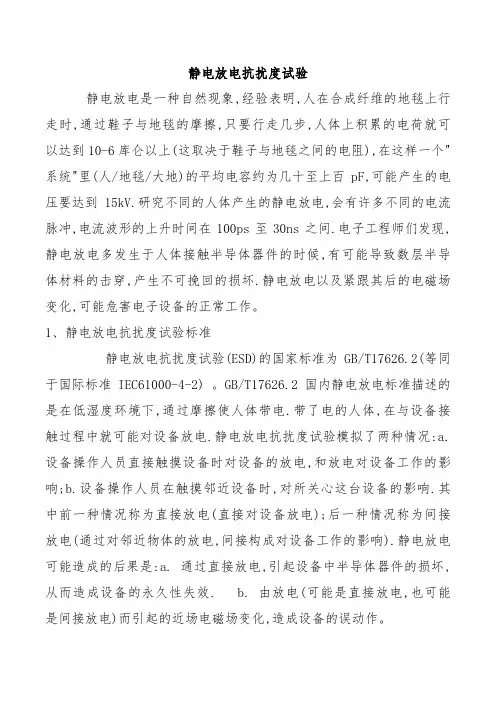

静电放电抗扰度试验静电放电是一种自然现象,经验表明,人在合成纤维的地毯上行走时,通过鞋子与地毯的摩擦,只要行走几步,人体上积累的电荷就可以达到10-6库仑以上(这取决于鞋子与地毯之间的电阻),在这样一个"系统"里(人/地毯/大地)的平均电容约为几十至上百pF,可能产生的电压要达到15kV.研究不同的人体产生的静电放电,会有许多不同的电流脉冲,电流波形的上升时间在100ps至30ns之间.电子工程师们发现,静电放电多发生于人体接触半导体器件的时候,有可能导致数层半导体材料的击穿,产生不可挽回的损坏.静电放电以及紧跟其后的电磁场变化,可能危害电子设备的正常工作。

1、静电放电抗扰度试验标准静电放电抗扰度试验(ESD)的国家标准为GB/T17626.2(等同于国际标准IEC61000-4-2) 。

GB/T17626.2国内静电放电标准描述的是在低湿度环境下,通过摩擦使人体带电.带了电的人体,在与设备接触过程中就可能对设备放电.静电放电抗扰度试验模拟了两种情况:a.设备操作人员直接触摸设备时对设备的放电,和放电对设备工作的影响;b.设备操作人员在触摸邻近设备时,对所关心这台设备的影响.其中前一种情况称为直接放电(直接对设备放电);后一种情况称为间接放电(通过对邻近物体的放电,间接构成对设备工作的影响).静电放电可能造成的后果是:a. 通过直接放电,引起设备中半导体器件的损坏,从而造成设备的永久性失效. b. 由放电(可能是直接放电,也可能是间接放电)而引起的近场电磁场变化,造成设备的误动作。

2、静电放电抗扰度试验等级3、测试方法静电放电分实验室的型式测试和现场测试两种,标准规定,实验室的型式试验是设备鉴定和认证唯一采用的试验方式.现场试验则受制于现场环境,主要用于现场情况摸底,而不能作为鉴定试验.现场试验要征得用户和制造商双方一致同意后才能进行。

1) 静电放电实验室的型式试验a. 测试配置由于静电放电的电流波形十分陡峭,前沿己经达到0.7～1ns,其包含的谐波成分至少要达到500MHz以上,因此试验室里试验配置的规范性是保证试验结果重复性和可比性的一个关键.配置可以由用户自行制作,标准对此作出了规定,归结起来有以下几点:(1) 参考接地板采用0.25mm以上铜板或铝板(铝板易氧化,慎用).如用其他金属,厚度至少是0.65mm以上.参考接地板实际尺寸不限,要求四周均超出被试设备(指地面设备)或试验桌台面水平耦合板(用于台式设备)的每边0.5m以上.参考接地板要和试验室的保护接地线相连。

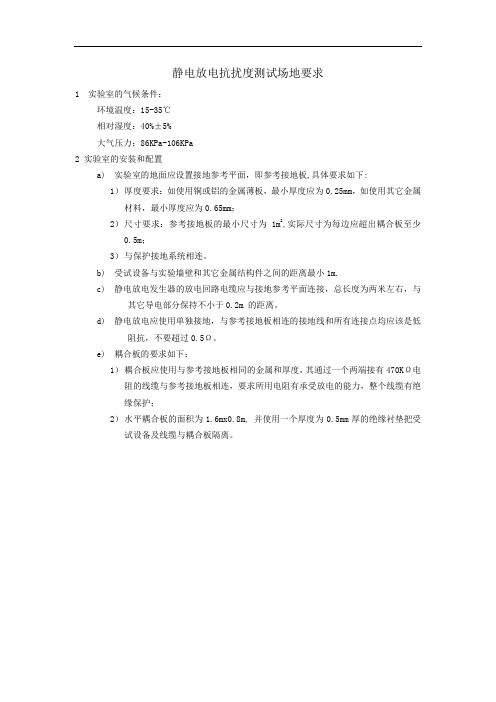

静电放电抗扰度测试场地要求
1 实验室的气候条件：
环境温度：15-35℃
相对湿度：40%±5%
大气压力：86KPa-106KPa
2 实验室的安装和配置
a)实验室的地面应设置接地参考平面，即参考接地板,具体要求如下:
1）厚度要求：如使用铜或铝的金属薄板，最小厚度应为0.25mm，如使用其它金属材料，最小厚度应为0.65mm；
2）尺寸要求：参考接地板的最小尺寸为1m2,实际尺寸为每边应超出耦合板至少
0.5m；
3）与保护接地系统相连。

b)受试设备与实验墙壁和其它金属结构件之间的距离最小1m.
c)静电放电发生器的放电回路电缆应与接地参考平面连接，总长度为两米左右，与
其它导电部分保持不小于0.2m 的距离。

d)静电放电应使用单独接地，与参考接地板相连的接地线和所有连接点均应该是低
阻抗，不要超过0.5Ω。

e)耦合板的要求如下：
1）耦合板应使用与参考接地板相同的金属和厚度，其通过一个两端接有470KΩ电阻的线缆与参考接地板相连，要求所用电阻有承受放电的能力，整个线缆有绝
缘保护；
2）水平耦合板的面积为1.6mx0.8m, 并使用一个厚度为0.5mm厚的绝缘衬垫把受试设备及线缆与耦合板隔离。

上海雷卯电子科技有限公司静电放电抗扰度（ESD）试验作业指导书1. 范围：本作业指导书规定了静电放电抗扰度（ESD）试验方法。

2. 引用标准：GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》GB 17626.2《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 4365-2003《电磁兼容术语》CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》IEC 61000-4-2:2001《Electromagnetic compatibility (EMC) - Part 4-2: Testing and measurement techniques; Electrostatic discharge immunity test》EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》EN 61000-4-2:1995+A1:1998+A2:2001 《Electromagnetic compatibility (EMC) - Part 4: Testing and measurement techniques - Section 2: Electrostatic discharge immunity test - Basic EMC publication 》3. 术语和定义3.1 EUT equipment under test受试设备。

汽车产品的esd标准
汽车产品的ESD标准主要参照GB_T 19951-2019 & ISO 10605标准进行。

该标准规定了汽车、卡车和摩托车的静电放电抗扰度试验方法，包括静电放电发生器的校准方法和测试环境的要求。

具体来说，汽车ESD静电通电试验基于以下要求：
1.静电放电发生器需按照ISO 10605标准进行校准，以确保其准确性
和可靠性。

2.试验环境应满足一定的要求，包括环境温度、相对湿度、大气压
力等。

一般而言，环境温度应在15℃～35℃之间，相对湿度应在30%～60%之间，大气压力应在86～106kPa之间。

此外，接地平板的厚度和尺寸也有具体要求。

3.静电放电发生器在放电前需要进行充电，充电时间一般为30分钟
以上，以保证其达到稳定的电容器状态。

4.在进行静电放电试验时，需要根据不同的车型和试验条件选择合
适的放电模式和电压等级。

一般来说，静电放电的电压范围为-25kV～+25kV之间。

5.静电放电试验需要进行多次测试，每次测试之间需要有一定的间
隔时间，以避免对汽车电子部件造成过大的干扰或损害。

6.在进行静电放电试验时，需要使用适当的测试仪器和设备，如静
电放电模拟器、电压表、电流表等，以监测和控制静电放电的过程和质量。

总之，汽车产品的ESD标准是确保汽车在受到静电放电干扰时能够保持稳定性和安全性的一项重要技术指标。

通过按照标准进行ESD测试和校准，可以有效地提高汽车的安全性和可靠性。

静电测试环境要求篇一静电测试环境要求嗨，各位小伙伴！今天咱们来聊聊静电测试环境那些事儿。

为啥要整这么个要求呢？你想想，静电这玩意儿看不见摸不着的，可要是在测试的时候环境不给力，那得出的结果能靠谱吗？咱得保证测试的准确性和可靠性不是？所以，下面这些要求可得好好瞅瞅啦！**一、温度和湿度要求**温度这方面，咱得控制在 20℃ - 25℃之间。

为啥？因为温度过高或者过低，都会影响测试设备的性能和测试结果的准确性。

就好比你大夏天热得发晕，干活都不利索，设备也一样！湿度呢，要保持在 40% - 60% RH。

这又为啥？湿度太大，容易导致静电积累困难；湿度太小，静电又容易快速释放，都不利于测试。

**二、场地清洁要求**场地必须得干净整洁，不能有灰尘、杂物啥的。

不然这些小东西飘来飘去，万一干扰了测试，那不是闹着玩的！咱总不能因为几颗灰尘，让整个测试都白干了吧？所以，每次测试前都要好好打扫一番，这可不能偷懒哟！**三、电磁干扰要求**这可重要啦！周围不能有强烈的电磁干扰源，比如大型电机、变压器啥的。

不然电磁一捣乱，静电测试的数据还能准吗？难道你想拿着错误的数据交差，然后被老板骂个狗血淋头？**四、接地要求**接地必须良好，接地电阻要小于 1 欧姆。

这就好比是给静电找个“安全出口”，让它能顺顺利利地跑掉，不影响测试。

要是接地不好，静电在那憋着，能不出问题？总之，这些要求可不是说着玩的，要是不遵守，那测试结果出了偏差，耽误了工作，可别怪我没提醒你哟！大家都认真点，让咱们的静电测试顺顺利利的，OK？篇二静电测试环境要求嘿，朋友们！今天咱们深入探讨一下静电测试环境的要求。

为啥要有这些要求？简单说，就是为了让测试结果准确无误，别整出些幺蛾子来！**一、空气流通要求**测试环境得保证空气流通良好。

这可不是随便说说的，你想啊，如果空气不流通，静电积聚在一个地方，那测试能准吗？就像人在闷屋子里会憋得慌，静电也会“难受”的！所以，要保证有适当的通风设备，让空气能自由进出。
