【CN209691429U】一种低烟无卤阻燃耐火计算机与仪表信号电缆【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233607.2(22)申请日 2019.02.25(73)专利权人 云南多宝电缆集团股份有限公司地址 650000 云南省昆明市高新技术开发区马金铺街道办事处文兴路88号(72)发明人 郑晓城　许翔　郑文彬　许磊　贺高举　陆保立　(51)Int.Cl.H01B 7/17(2006.01)H01B 7/28(2006.01)H01B 7/18(2006.01)H01B 7/04(2006.01)H01B 9/02(2006.01)(54)实用新型名称一种节能环保型阻燃抗腐蚀铝合金电缆(57)摘要本实用新型涉及电缆技术领域，目的在于提供一种便于维护的节能环保型阻燃抗腐蚀铝合金电缆。

所采用的技术方案是：一种节能环保型阻燃抗腐蚀铝合金电缆，包括缆芯和依次包裹在缆芯外的绝缘层、屏蔽层、护套层，所述缆芯包括三棱柱状的加强筋和均匀分布在加强筋侧面的三根铝合金导体，所述加强筋的侧面各自设置一向内凹的圆弧面，所述铝合金导体与加强筋的圆弧面紧密贴合；所述护套层外侧设置由多段首尾连接的环形护套构成的外护套；所述环形护套由两个半环护套构成，两半环护套的开口端相对、并通过设置在端面相互配合的燕尾槽和凸棱构成锁紧；所述环形护套外侧设置紧固环，所述紧固环由两个半圆形塑料件卡接构成。

本实用新型便于维护。

权利要求书1页 说明书3页 附图2页CN 209691428 U 2019.11.26C N 209691428U权　利　要　求　书1/1页CN 209691428 U1.一种节能环保型阻燃抗腐蚀铝合金电缆，其特征在于：包括缆芯和依次包裹在缆芯外的绝缘层（1）、屏蔽层（2）、护套层（3），所述缆芯包括三棱柱状的加强筋（4）和均匀分布在加强筋（4）侧面的三根铝合金导体（5），所述加强筋（4）的侧面各自设置一向内凹的圆弧面，所述铝合金导体（5）与加强筋（4）的圆弧面紧密贴合；所述护套层（3）外侧设置由多段首尾连接的环形护套（6）构成的外护套（7）；所述环形护套（6）由两个半环护套（8）构成，两半环护套（8）的开口端相对、并通过设置在端面相互配合的燕尾槽和凸棱构成锁紧；所述环形护套（6）外侧设置紧固环（9），所述紧固环（9）由两个半圆形塑料件（10）卡接构成。

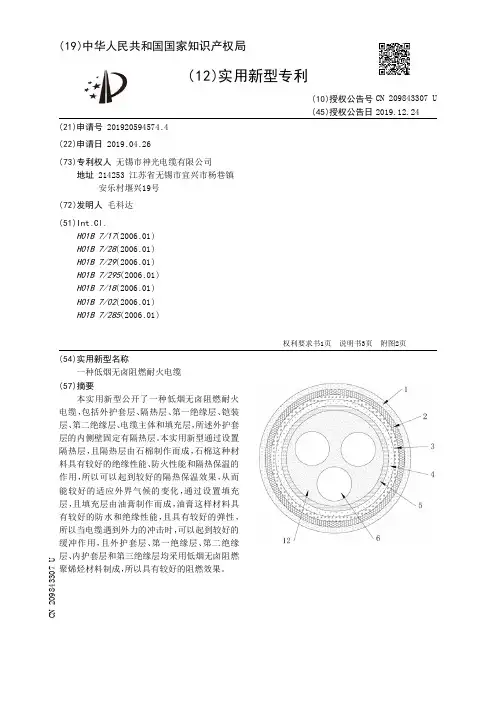

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920594574.4(22)申请日 2019.04.26(73)专利权人 无锡市神光电缆有限公司地址 214253 江苏省无锡市宜兴市杨巷镇安乐村堰兴19号(72)发明人 毛科达　(51)Int.Cl.H01B 7/17(2006.01)H01B 7/28(2006.01)H01B 7/29(2006.01)H01B 7/295(2006.01)H01B 7/18(2006.01)H01B 7/02(2006.01)H01B 7/285(2006.01)(54)实用新型名称一种低烟无卤阻燃耐火电缆(57)摘要本实用新型公开了一种低烟无卤阻燃耐火电缆，包括外护套层、隔热层、第一绝缘层、铠装层、第二绝缘层、电缆主体和填充层，所述外护套层的内侧壁固定有隔热层。

本实用新型通过设置隔热层，且隔热层由石棉制作而成，石棉这种材料具有较好的绝缘性能、防火性能和隔热保温的作用，所以可以起到较好的隔热保温效果，从而能较好的适应外界气候的变化，通过设置填充层，且填充层由油膏制作而成，油膏这样材料具有较好的防水和绝缘性能，且具有较好的弹性，所以当电缆遇到外力的冲击时，可以起到较好的缓冲作用，且外护套层、第一绝缘层、第二绝缘层、内护套层和第三绝缘层均采用低烟无卤阻燃聚烯烃材料制成，所以具有较好的阻燃效果。

权利要求书1页 说明书3页 附图2页CN 209843307 U 2019.12.24C N 209843307U权　利　要　求　书1/1页CN 209843307 U1.一种低烟无卤阻燃耐火电缆，包括外护套层(1)、隔热层(2)、第一绝缘层(3)、铠装层(4)、第二绝缘层(5)、电缆主体(6)和填充层(12)，其特征在于：所述外护套层(1)的内侧壁固定有隔热层(2)，所述隔热层(2)的内侧壁固定有第一绝缘层(3)，所述第一绝缘层(3)的内侧壁固定有铠装层(4)，所述铠装层(4)的内侧壁固定有第二绝缘层(5)，所述第二绝缘层(5)的内部设置有三个电缆主体(6)，所述电缆主体(6)由导体(7)、内护套层(8)、屏蔽层(9)、第三绝缘层(10)和色带(11)所组成，所述导体(7)的外侧壁固定有内护套层(8)，所述内护套层(8)的外侧壁固定有屏蔽层(9)，所述屏蔽层(9)的外侧壁固定有第三绝缘层(10)，所述第三绝缘层(10)的外侧壁固定有色带(11)，所述电缆主体(6)与第二绝缘层(5)之间设置有填充层(12)。

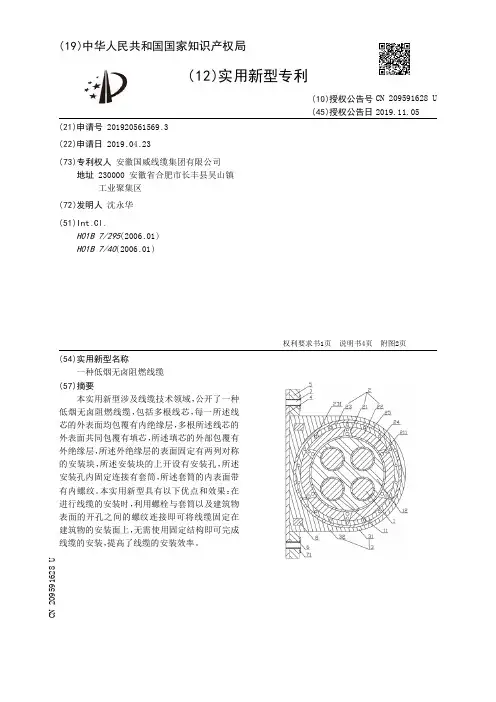

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561569.3(22)申请日 2019.04.23(73)专利权人 安徽国威线缆集团有限公司地址 230000 安徽省合肥市长丰县吴山镇工业聚集区(72)发明人 沈永华　(51)Int.Cl.H01B 7/295(2006.01)H01B 7/40(2006.01)(54)实用新型名称一种低烟无卤阻燃线缆(57)摘要本实用新型涉及线缆技术领域，公开了一种低烟无卤阻燃线缆，包括多根线芯，每一所述线芯的外表面均包覆有内绝缘层，多根所述线芯的外表面共同包覆有填芯，所述填芯的外部包覆有外绝缘层，所述外绝缘层的表面固定有两列对称的安装块，所述安装块的上开设有安装孔，所述安装孔内固定连接有套筒，所述套筒的内表面带有内螺纹。

本实用新型具有以下优点和效果：在进行线缆的安装时，利用螺栓与套筒以及建筑物表面的开孔之间的螺纹连接即可将线缆固定在建筑物的安装面上，无需使用固定结构即可完成线缆的安装，提高了线缆的安装效率。

权利要求书1页 说明书4页 附图2页CN 209591628 U 2019.11.05C N 209591628U权　利　要　求　书1/1页CN 209591628 U1.一种低烟无卤阻燃线缆，包括多根线芯(1)，每一所述线芯(1)的外表面均包覆有内绝缘层(11)，多根所述线芯(1)的外表面共同包覆有填芯(12)，所述填芯(12)的外部包覆有外绝缘层(3)，其特征是：所述外绝缘层(3)的表面固定有两列对称的安装块(5)，所述安装块(5)的上开设有安装孔(6)，所述安装孔(6)内固定连接有套筒(7)，所述套筒(7)的内表面带有内螺纹。

2.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述安装孔(6)开口处与所述套筒(7)之间固定有密封圈(71)。

3.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述外绝缘层(3)包括包覆在填芯(12)外用于保护线缆的防护部(31)以及与所述防护部(31)围合成所述外绝缘层(3)的安装部(32)，所述安装部(32)远离填芯(12)的一侧为平面，另一侧与所述防护部(31)一体连接，所述安装块(5)一端与所述安装部(32)固定。

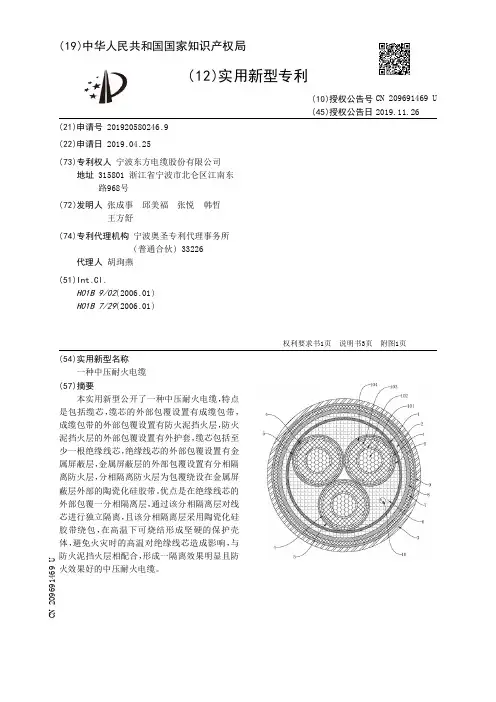

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580246.9(22)申请日 2019.04.25(73)专利权人 宁波东方电缆股份有限公司地址 315801 浙江省宁波市北仑区江南东路968号(72)发明人 张成事　邱美福　张悦　韩哲　王方舒　(74)专利代理机构 宁波奥圣专利代理事务所(普通合伙) 33226代理人 胡珣燕(51)Int.Cl.H01B 9/02(2006.01)H01B 7/29(2006.01)(54)实用新型名称一种中压耐火电缆(57)摘要本实用新型公开了一种中压耐火电缆，特点是包括缆芯，缆芯的外部包覆设置有成缆包带，成缆包带的外部包覆设置有防火泥挡火层，防火泥挡火层的外部包覆设置有外护套，缆芯包括至少一根绝缘线芯，绝缘线芯的外部包覆设置有金属屏蔽层，金属屏蔽层的外部包覆设置有分相隔离防火层，分相隔离防火层为包覆绕设在金属屏蔽层外部的陶瓷化硅胶带。

优点是在绝缘线芯的外部包覆一分相隔离层，通过该分相隔离层对线芯进行独立隔离，且该分相隔离层采用陶瓷化硅胶带绕包，在高温下可烧结形成坚硬的保护壳体，避免火灾时的高温对绝缘线芯造成影响，与防火泥挡火层相配合，形成一隔离效果明显且防火效果好的中压耐火电缆。

权利要求书1页 说明书3页 附图1页CN 209691469 U 2019.11.26C N 209691469U权　利　要　求　书1/1页CN 209691469 U1.一种中压耐火电缆，其特征在于包括缆芯，所述的缆芯的外部包覆设置有成缆包带，所述的成缆包带的外部包覆设置有防火泥挡火层，所述的防火泥挡火层的外部包覆设置有外护套，所述的缆芯包括至少一根绝缘线芯，所述的绝缘线芯的外部包覆设置有金属屏蔽层，所述的金属屏蔽层的外部包覆设置有分相隔离防火层，所述的分相隔离防火层为包覆绕设在所述的金属屏蔽层外部的陶瓷化硅胶带。

专利名称：一种低烟无卤阻燃电缆
专利类型：实用新型专利
发明人：林朝前,田霖,张豹,唐俊杰,文凯申请号：CN201520941829.1
申请日：20151124
公开号：CN205158944U
公开日：
20160413
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种低烟无卤阻燃电缆，包括导体，所述导体上包覆有辐照交联聚乙烯第一绝缘层，所述辐照交联聚乙烯第一绝缘层上包覆有防爆层，所述防爆层上包覆有辐照交联聚乙烯阻燃层，所述辐照交联聚乙烯阻燃层上包覆有内护套层，所述内护套层上包覆有辐照交联聚乙烯第二绝缘层，所述辐照交联聚乙烯第二绝缘层上包覆有外护套层。

本实用新型有良好的阻燃性能，能达到电缆单根垂直燃烧的试验要求；并在火灾发生时的发烟量更小，透光率达到60%以上，且没有有毒卤素气体释出，有效的减少火灾事故中可能发生的人员伤亡。

申请人：四川省万阳电缆有限公司
地址：620564 四川省眉山市仁寿县视高工业园区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种低烟无卤阻燃电缆料专利类型：发明专利
发明人：何启新
申请号：CN201811557606.X
申请日：20181219
公开号：CN109749216A
公开日：
20190514
专利内容由知识产权出版社提供
摘要：本发明公开一种低烟无卤阻燃电缆料，由下列重量份的原料制成：聚乙烯30～40份，乙烯醋酸乙烯酯共聚物40～60份，氢氧化铝3～6份，纳米碳化硅5～6份，乙烯基硅烷偶联剂0.1‑5份，增塑剂为5～20份，辛烯共聚物接枝马来酸酐2～4份，抗氧剂0.2～0.5份，无卤阻燃剂剂20～30份，交联剂1～10份。

本发明的电缆料不仅具有优异阻燃性和不延燃性；燃烧时发烟量非常少，不产生有毒气体，不产生腐蚀性气体，而且同时具有良好的耐低温性、抗紫外线性。

申请人：海门市启新塑业有限公司
地址：226100 江苏省南通市海门市海门镇北海路802号
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：卢海洋
更多信息请下载全文后查看。

专利名称：耐火低烟无卤电缆专利类型：实用新型专利
发明人：蒋俊辉
申请号：CN201720797275.1申请日：20170704
公开号：CN207097497U
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种耐火低烟无卤电缆，其包括线芯及依次包覆在该线芯上的云母带层、聚乙烯阻燃层、钢带铠装层和交联聚烯烃绝缘层，所述线芯由两股导线并排而成，该导线的横截面外形轮廓为方形，两股导线之间的一侧位置设有凹位，该凹位上设有沿导线的轴线方向延伸的节管，该节管内具有多个空腔，每一空腔内填充有阻燃粉；本实用新型结构设计巧妙、合理，导线的横截面外形轮廓为方形，方便快速整齐摆放，并且不容易出现错位或滑动的现象，给后续的包覆工序带来方便，有效提升包覆厚度均匀度，确保电线外形平整；而且设有节管，节管内的阻燃粉能大大提升阻燃效果，综合性能好，利于广泛推广应用。

申请人：东莞长联电线电缆有限公司
地址：523000 广东省东莞市虎门镇黄村石鼓岗工业区
国籍：CN
代理机构：深圳市千纳专利代理有限公司
代理人：陈培琼
更多信息请下载全文后查看。

专利名称：一种消防系统用阻燃低烟无卤耐火电缆专利类型：实用新型专利
发明人：张忠祥,范有柱,陈玉祥,张培双,孙淑琴
申请号：CN202021197305.3
申请日：20200624
公开号：CN213241969U
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本实用新型涉及消防电缆技术领域，具体揭示了一种消防系统用阻燃低烟无卤耐火电缆，包括隔离屏蔽层，隔离屏蔽层的内部填充有石墨，隔离屏蔽层的内部填充有空气，隔离屏蔽层内部的中央设置有支撑杆，隔离屏蔽层的内部设置有四个导电芯，导电芯的表面固定连接有橡胶绝缘层，橡胶绝缘层的表面固定连接有隔热层，隔热层的表面固定连接有防水层，防水层的表面固定连接有铠装层，铠装层的表面固定连接有防火层，防火层的表面固定连接有阻燃层，阻燃层的表面固定连接有耐磨层；本实用新型具备能够短时间内阻止火势蔓延同时减小火灾损失，而且可以防止出现断裂情况而造成消防系统停止工作等优点。

申请人：青岛胶州电缆有限公司
地址：266300 山东省青岛市扬州西路7号
国籍：CN
代理机构：北京翔石知识产权代理事务所(普通合伙)
代理人：蔡宜飞
更多信息请下载全文后查看。
