低烟无卤电缆的规格和分类

附录A 阻燃或耐火电线电缆的型号表示A.0.1型号组成阻燃、耐火、低烟无卤等具有燃烧特性的电线电缆型号由燃烧特性和电缆型号两部分组成，见图A.1。

A.1阻燃耐火低烟无卤电线电缆型号组成A.0.2产品阻燃耐火特性代号阻燃耐火特性代号按无卤、低烟、低毒、阻燃或耐火顺序排列，其代号见表A.0.2-1。

表A.0.2-1阻燃耐火特性代号注：耐火性能指标见本技术规程表3.4.1-1A.0.3产品燃烧性能代号产品燃烧性能本规程分二级，其代号见表A.0.3-1。

表A.0.3-1燃烧性能代号注： A、B1级为《电缆及光缆燃烧性能分级》GB 31247—2014标准内规定的燃烧性能分级，需要此类电线电缆时加注。

A.0.4 产品表示示例1 阻燃电缆表示示例：示例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃A类，额定电压0.6/1 kV，表示为：WDZA-YJY-0.6/1若还有B1级燃烧性能要求，表示为：WDZA-YJY-B1-0.6/12 低毒电缆表示示例：示例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟低毒，阻燃C类，额定电压0.6/1 kV，表示为：WDUZC-YJY-0.6/1若还有B1级燃烧性能要求，表示为：WDUZC-YJY-B1-0.6/13 耐火电缆表示示例：例1：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃B类，供火加机械冲击和喷水的耐火，额定电压0.6/1 kV，表示为：WDZBNS-YJY-0.6/1 GB/T 19666；GB/T 12706.1示例2：铜芯，交联聚乙烯绝缘聚烯烃护套电力电缆，无卤低烟，阻燃C类，供火加机械冲击的耐火，额定电压0.6/1 kV，表示为：WDZCNJ-YJY-0.6/1 GB/T 19666；GB/T 12706.1示例3：铜芯，不燃类耐火电缆，供火加机械冲击和喷水的耐火，额定电压0.75 kV，表示为：NW-BTTZ-A-0.75。

1 电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

2)型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装电缆的型号及名称。

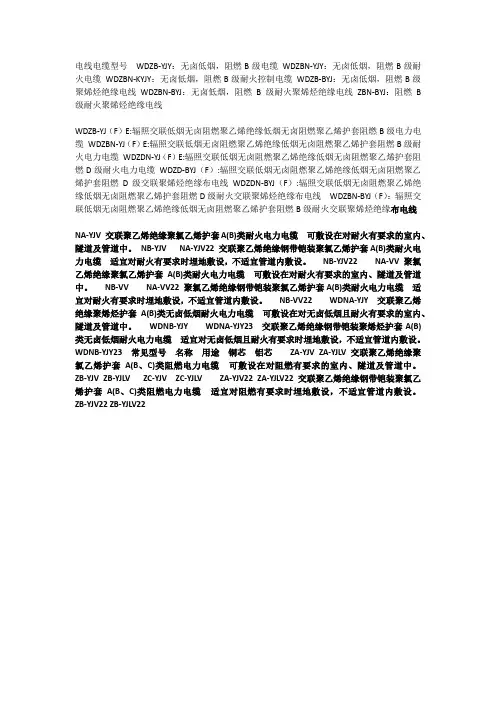

电线电缆型号WDZB-YJY：无卤低烟，阻燃B级电缆WDZBN-YJY：无卤低烟，阻燃B级耐火电缆WDZBN-KYJY：无卤低烟，阻燃B级耐火控制电缆WDZB-BYJ：无卤低烟，阻燃B级聚烯烃绝缘电线WDZBN-BYJ：无卤低烟，阻燃B级耐火聚烯烃绝缘电线ZBN-BYJ：阻燃B 级耐火聚烯烃绝缘电线WDZB-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级电力电缆WDZBN-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级耐火电力电缆WDZDN-YJ（F）E:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级耐火电力电缆WDZD-BYJ（F）:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级交联聚烯烃绝缘布电线WDZDN-BYJ（F）:辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃D级耐火交联聚烯烃绝缘布电线WDZBN-BYJ（F）：辐照交联低烟无卤阻燃聚乙烯绝缘低烟无卤阻燃聚乙烯护套阻燃B级耐火交联聚烯烃绝缘布电线NA-YJV 交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NB-YJV NA-YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NB-YJV22 NA-VV 聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NB-VV NA-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NB-VV22 WDNA-YJY 交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。

WDNB-YJY WDNA-YJY23 交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。

关于防火电线电缆（阻燃和耐火、低烟无卤等）的特性和型号知识摘要：根据国际标准对电线电缆防火性能的要求，作者提出用相应燃烧特性的汉语拼音首位字母定型，并按规定顺序排列，作为前缀加在一般电线电缆型号之前而成为防火电线电缆的型号。

其优点是顺应国内约定俗成的习惯，简便直观，容易记忆，便于日后的增创关键词：防火电线电缆；阻燃；耐火；无卤；低卤；低烟；低毒1引言防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。

从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）--阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。

耐火（Fire resistance）--在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。

无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。

低卤（Low halogen）--构成电线电缆的材料中可含有卤素，但含量较低。

低烟（Low smoke）--电线电缆燃烧时产生的烟尘较少，即透光率较高。

低毒（LOW toxicity）--电线电缆材料燃烧时产生的气体毒性较低。

我国阻燃和耐火电线电缆的研究开发始于1982年。

经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。

针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。

其中阻燃电线电缆类的型号ZR 和耐火电线电缆类的型号NH已沿用至今。

随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。

加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。

最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。

【标准】低烟⽆卤耐⽕电线电缆执⾏标准及产品型号⼀、IEC60332-1、IEC60332-2和IEC60332-3为了评定线缆的阻燃性能优劣，国际电⼯委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。

IEC60332-1和IEC60332-2分别⽤来评定单根线缆按倾斜和垂直布放时的阻燃能⼒（国内对应GB12666.3和GB12666.4标准）。

IEC60332-3（国内对应GB12666.5-90）⽤来评定成束线缆垂直燃烧时的阻燃能⼒，相⽐之下成束线缆垂直燃烧时在阻燃能⼒的要求上要⾼得多。

◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On SingleVertical Insulated Wires/Cables）这是单根电缆的阻燃标准。

试验规定，⼀根 60cm长的试样垂直固定在前壁开通的⾦属箱内，⽕焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上⽕焰锥与电缆以45度⾓接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。

⼆、IEC60754-2IEC60754-2⽓体酸度测量（Corrosivity）这是 IEC标准中针对燃烧⽓体腐蚀性的规范，此测试是量度在燃烧时物料所产⽣的卤酸⽓体酸度。

它通过⽔溶液的PH值和导电率来测定。

实验规定，燃烧炉预热到800℃，把⼀根内置试样的⽯英管推⼊炉内，同时开始记时。

在试样燃烧的前5分钟，每隔1分钟测⼀次PH值和电传导性能，接下来的25分钟每隔5分钟测⼀次。

⼀般⽆卤电缆材料的PH值会⼤于4.3，导电率⼩于10µs；PH值越少，即表⽰物料的卤酸⽓体酸度越⾼。

值得注意的是，当HCL含量⼤于2mg/g⽽⼩于5mg/g（即符合IEC60754-1的要求时），其⽔溶液的PH值亦⼩于4.3，即不符合IEC60754-2的要求。

三、IEC610343⽴⽅⽶烟雾测试，针对燃烧时产⽣烟雾做出的规范。

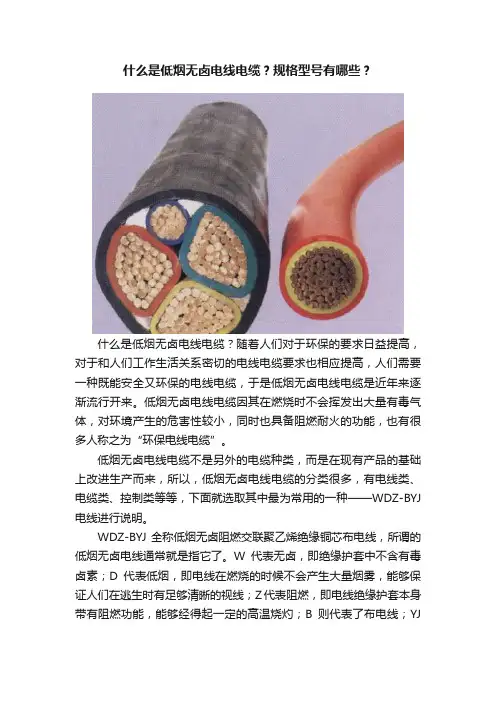

什么是低烟无卤电线电缆？规格型号有哪些？什么是低烟无卤电线电缆？随着人们对于环保的要求日益提高，对于和人们工作生活关系密切的电线电缆要求也相应提高，人们需要一种既能安全又环保的电线电缆，于是低烟无卤电线电缆是近年来逐渐流行开来。

低烟无卤电线电缆因其在燃烧时不会挥发出大量有毒气体，对环境产生的危害性较小，同时也具备阻燃耐火的功能，也有很多人称之为“环保电线电缆”。

低烟无卤电线电缆不是另外的电缆种类，而是在现有产品的基础上改进生产而来，所以，低烟无卤电线电缆的分类很多，有电线类、电缆类、控制类等等，下面就选取其中最为常用的一种——WDZ-BYJ 电线进行说明。

WDZ-BYJ全称低烟无卤阻燃交联聚乙烯绝缘铜芯布电线，所谓的低烟无卤电线通常就是指它了。

W代表无卤，即绝缘护套中不含有毒卤素；D代表低烟，即电线在燃烧的时候不会产生大量烟雾，能够保证人们在逃生时有足够清晰的视线；Z代表阻燃，即电线绝缘护套本身带有阻燃功能，能够经得起一定的高温烧灼；B则代表了布电线；YJ代表交联聚乙烯绝缘。

结构：WDZ-BYJ电线的结构和普通BV线一样，也是一层绝缘体包裹着一根导体，外形看起来相差无几，所以用户购买时一定要看准了。

额定电压：交流额定电压450/750V及以下。

执行标准：WDZB-BYJ电线的阻燃性符合GB/ T 18380.1单根绝缘电线的垂直燃烧试验的要求；阻燃性符合GB/ T 18380.3成束电线电缆燃烧试验；低烟性能符合GB/ T 17651电线电缆燃烧烟浓度试验；低毒性能符合GB/T 17650G规定的试验。

质量标准：CCC工作温度：电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度不超250℃。

敷设电缆时的环境温度应不低于0℃。

弯曲半径：其最小弯曲半径为：单芯电缆R＝20（D+d）±0.5％,mm；多芯电缆R=15（D+d）±0.5％,mm。

式中：D—-电缆的实际外径，mm；d—-电缆导体的实际外径，mm。

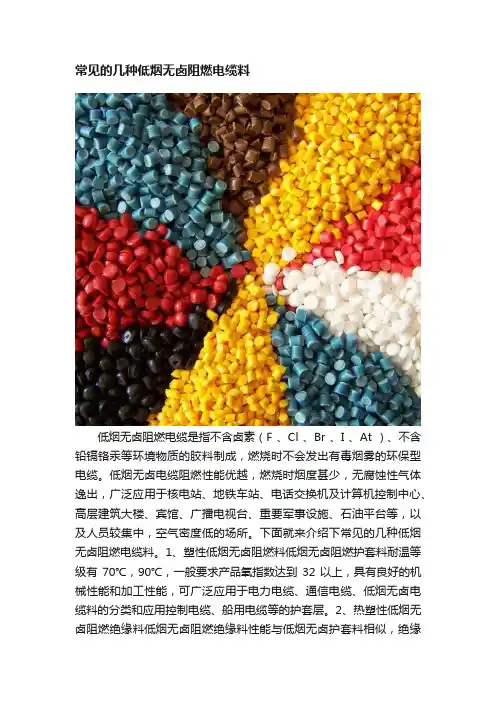

常见的几种低烟无卤阻燃电缆料低烟无卤阻燃电缆是指不含卤素（F 、Cl 、Br 、I 、At ）、不含铅镉铬汞等环境物质的胶料制成，燃烧时不会发出有毒烟雾的环保型电缆。

低烟无卤电缆阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

下面就来介绍下常见的几种低烟无卤阻燃电缆料。

1、塑性低烟无卤阻燃料低烟无卤阻燃护套料耐温等级有70℃，90℃，一般要求产品氧指数达到32以上，具有良好的机械性能和加工性能，可广泛应用于电力电缆、通信电缆、低烟无卤电缆料的分类和应用控制电缆、船用电缆等的护套层。

2、热塑性低烟无卤阻燃绝缘料低烟无卤阻燃绝缘料性能与低烟无卤护套料相似，绝缘性能要求更高，可用于电力电缆、通信电缆、电子线等的绝缘层。

3、热塑性低烟无卤阻燃隔氧层该材料用于具有较高阻燃要求的电力电缆的内护套层，可提高电缆整体的阻燃效果，适当降低对电缆绝缘护套层的阻燃要求。

4、辐照交联低烟无卤特种电缆料辐照交联低烟无卤特种电缆料一般用在一些特殊的场合，如机车车辆，石油勘探，船舶的场合用电缆一般要求电缆具有耐油性和耐高温性能。

用于太阳能发电的光伏电缆不仅需要较高的耐温等级，还要具有良好的耐热寿命性。

核电站用电缆则要求优异的耐辐射性能和耐热老化性。

5、柔软型低烟无卤阻燃弹性料柔软型低烟无卤料指的是硬度在75～85（shoreA ）范围内的弹性料（普通无卤料的硬度在95上下。

随着材料硬度的降低，产品的物理机械性能，耐热变形性能，阻燃性能等都会受到一定的影响。

主要适用于一些有柔软性要求的场合如电梯用扁电缆，大平方汽车线，柔软性要求较高的电子线等。

6、耐油低烟无卤阻燃电缆现在很多场合如机车电缆，石油平台用电缆，船用电缆，油封等都要求材料既有耐高温性能，又具有耐油，阻燃性能。

耐油条件主要是指耐机油和耐柴油，耐热等级一般要求105℃～150℃，阻燃一般要求过单根燃烧。

无卤低烟阻燃耐火电缆技术规范1. 前言无卤低烟阻燃耐火电缆是一种新型的电缆产品，因其符合环保要求，具有更加安全、可靠的特点而得到广泛应用。

本文档主要描述了该类型电缆的技术规范，以期提高产品质量，确保使用安全。

2. 产品的分类无卤低烟阻燃耐火电缆产品可按照其性能和应用领域分为以下几类：2.1. 芯线芯线是指导线或电缆的中心部分，用于传输电信号。

无卤低烟阻燃耐火芯线主要分为以下三类：1.聚乙烯绝缘聚氯乙烯护套芯电缆2.聚乙烯绝缘聚烯烃护套芯电缆3.难燃聚乙烯绝缘聚烯烃护套芯电缆2.2. 控制电缆控制电缆是用于传输控制信号的电缆。

无卤低烟阻燃耐火控制电缆主要分为以下两类：1.铠装控制电缆2.无铠装控制电缆2.3. 通讯电缆通讯电缆是用于传输语音、图像和数据等信号的电缆。

无卤低烟阻燃耐火通讯电缆主要分为以下两类：1.矿用通讯电缆2.聚烯烃光缆3. 产品的性能指标3.1. 外观尺寸无卤低烟阻燃耐火电缆的外观尺寸应符合国家标准或客户要求。

3.2. 电气性能无卤低烟阻燃耐火电缆的电气性能应符合下列规定：1.直流电阻：不大于规定值。

2.导体电阻温度系数：材料应符合相关国家标准。

3.绝缘电阻：在常温下不小于规定值。

4.周围温度：-10°C ~ +90°C3.3. 阻燃性能无卤低烟阻燃耐火电缆的阻燃性能应符合下列规定：1.燃烧试验：符合国家和行业标准。

2.取火试验：符合国家和行业标准。

3.换向试验：符合国家和行业标准。

3.4. 均匀度无卤低烟阻燃耐火电缆的均匀度应符合下列规定：1.外观：表面应平整，无凸起、裂纹、划痕等缺陷。

2.直径偏差：应符合国家和行业标准。

3.同轴偏差：材料应符合相关国家标准。

4.绝缘厚度：应符合国家和行业标准。

4. 产品的检验无卤低烟阻燃耐火电缆在出厂前应经过以下测试：1.外观检查：检查外观不得有裂缝、划痕等缺陷。

2.尺寸测量：应检查尺寸是否符合标准。

3.电气性能检测：应检查电气性能是否符合标准。

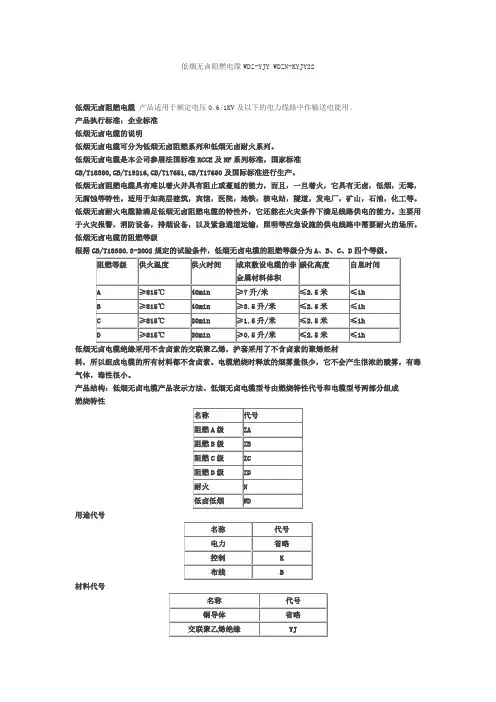

低烟无卤阻燃电缆WDZ-YJY WDZN-KYJY22低烟无卤阻燃电缆产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。

产品执行标准：企业标准低烟无卤电缆的说明低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。

低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准，国家标准GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。

低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力，而且，一旦着火，它具有无卤，低烟，无毒，无腐蚀等特性。

适用于如高层建筑，宾馆，医院，地铁，核电站，隧道，发电厂，矿山，石油，化工等。

低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。

主要用于火灾报警，消防设备，排烟设备，以及紧急通道运输，照明等应急设施的供电线路中需要耐火的场所。

低烟无卤电缆的阻燃等级根据GB/T18380.3-2002规定的试验条件，低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。

低烟无卤电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚烯烃材料，所以组成电缆的所有材料都不含卤素。

电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾，有毒气体，毒性很小。

产品结构：低烟无卤电缆产品表示方法、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成燃烧特性用途代号材料代号产品用型号，额定电压，芯数，标称截面和本标准号表示。

额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆WDZB-YJY 600/1000V适用特性1、电力电缆的额定电压U。

/U为450/750V。

2、电缆长期允许工作温度不超过90℃。

3、安装时环境温度不宜低于0℃4、电缆安装时的最小弯曲半径A、低烟无卤阻燃，耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

B、低烟无卤阻燃，耐火电力电缆的最小弯曲半径。

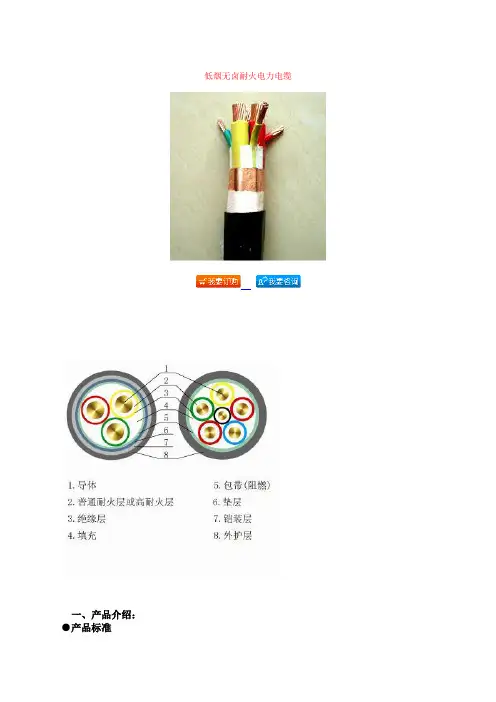

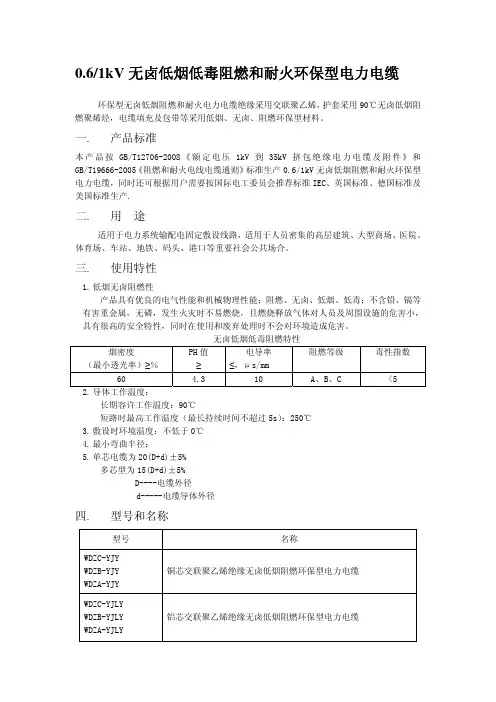

低烟无卤耐火电力电缆一、产品介绍：●产品标准本产品按GB/T 12706《额定电压1kV~35kV挤包绝缘电力电缆和附件》、GB12666《电线电缆燃烧实验方法》、GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》和GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。

●适用范围本产品适用于工频额定电压0.6/1kV及以下配电线路或工业装置中有耐火和低烟无卤等对安全等级要求较高的固定敷设场所使用。

●使用特性/U：0.6/1kV。

·工频额定电压U·电缆导体的最高允许长期工作温度：交联聚乙烯绝缘耐火电力电缆90℃.·短路时（最长持续时间不超过5s）电缆导体最高允许温度交联聚乙烯绝缘耐火电力电缆：250℃·电缆敷设时环境温度应不低于0℃·电缆的弯曲直径：多芯电缆不小于电缆外径15倍，单芯电缆不小于电缆外径20倍。

二、结构尺寸及主要技术参数●0.6/1k两芯铠装低烟无卤耐火电缆DW-NH(B)-YJE23 DW-NH(A)-YJE23●0.6/1kV五芯铠装低烟无卤耐火电缆DW-NH(B)-YJE23 DW-NH(A)-YJE23三、电缆载流量●在空气中敷设1、单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍；240 mm2及以上为90 mm。

2、周围环境空气温度:40℃3、导体的长期最高工作湿度: 90℃●直埋敷设1、单芯电缆不接触敷设时,电缆中心距离为电缆直径的2倍.2、土壤温度: 25℃3、导体的长期最高工作温度: 90℃4、土壤热阻系数: 1.0℃.m/w5、直埋深度:0.7m。

无卤低烟阻燃电缆1、产品执行标准：GB9330-88，GB12706-91，Q/321001KJB01-96，GA306，IEC601034，IEC754，，GB12666，Q/3210HL05-98。

2、用途：该产品阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

3、产品型号规格及范围：产品名称型号规格范围使用场合无卤低卤阻燃电力电缆WDz-YYWDz-YLYWDz-YY23WDz-YLY231.5-240mm21-5芯3（大）+2（小）芯4（大）+1（小）芯3（大）+1（小）芯适用于额定电压为0.6/1KV（u0/u）及以下输配变电线路中。

无卤低卤阻燃控制电缆WDZ-KYY，WDZ-KYYP，WDZ-KYYP2 0.5-10mm22-61芯适用于额定电压为450/750V（u0/u）及以下控制监控及保护线路中。

WDZ-KYYR 0.5-6mm22-61芯WDZ-KYYRP 0.5-4mm22-61芯WDZ-KYY23 0.5-10mm24-61芯WDZ-KYY33 0.5-10mm27-61芯WDZ-KYYP22，WDZ-KYYP2-22 1.5-10mm24-61芯无卤低卤阻燃控制电缆WDZ-JYY，WDZ-JYYRWDZ-JYYP，WDZ-JYYPRWDZ-JYYP2，WDZ-JYYP2RWDZ-JYYP3，WDZ-JYYP3RWDZ-JYPY0.12-1.5mm21-100对（3线组）适用于额定电压为450/750（u0/u）及以下工矿企业智能集散系统、电子计算机网络、自控系统的信号传输。

无卤低卤阻燃型计算机电缆WDZ-DJYPV，WDZ-DJYYPWDZ-DJYP2Y，WDZ-DJYYP2WDZ-DJYP3Y，WDZ-DJYYP3WDZ-DJYPYP，WDZ-DJYP2YP2WDZ-DJYP3YP3注：型号后辍加“R”为软结构型电缆。

绪论国内自20世纪90年代后期发展高分子材料的应用技术与合成树脂及其共混改性技术以来,一直致力于线缆行业新材料的开发研究和利用。

随着现代科学技术的发展和人们生活水平的提高,以及工业和商业建筑物结构日益复杂化和高灵活性的要求,使得人们不断加强对各种综合布线用电线电缆产品安全性、环保性的重视。

作为阻燃电缆传统的绝缘和护套材料,它们大多是采用含卤聚合物和含卤阻燃剂混合在一起的阻燃物,这些含卤材料虽具有优良的阻燃性,但在发生火灾时,由于其材料的热分解和燃烧,就会释放出大量浓黑的烟雾和有毒、腐蚀性、刺激性气体,严重妨碍消防人员进行救火和疏散人员且会腐蚀设备,延误了救援时间,给人民的生命和财产造成重大的损失,于是开发不产生卤化氢气体的低烟、无毒、无腐蚀性的无卤阻燃电缆成为线缆行业的新课题。

经多年攻关和努力,目前低烟无卤阻燃电缆已广泛应用于核电站、城市轨道、地铁、医院和高层建筑等场所。

第1章低烟无卤阻燃电线电缆应用及其分类1.1 引言随着社会经济的发展,电线电缆的用量迅速增长,电气火灾事故也频频发生。

人们从电气火灾事故的惨重教训中,逐渐认识到在一些重要场所,如舰船、采油平台、石化企业、大型电站、大型指挥控制中心和高层建筑、地下建筑物、隧道、地铁等线路中主要电气设备,在火灾情况下保持一定时间内处于稳定的运行状态是非常重要的。

我国一些标准明确规定在某些场所应选用耐火电缆,以尽量减少火灾引起的损失,因此低烟无卤电缆、耐火电缆也越来越被人们所重视。

近年来,许多重要工程的电线电缆招标中,都有一些小截面耐火电线和软导体耐火电线,甚至有耐火双绞线、耐火屏蔽电线、耐火屏蔽软绞线等,耐火控制电缆就更多了。

传统的耐火电缆是采用云母带作为耐火层,但由于小截面导体绕包云母带相当困难,并且耐火试验合格率低,所以不少电缆厂因此而失去了不少订单。

研制新型耐火电缆,以代替传统的耐火电缆已成了市场的迫切需求。

无卤低烟阻燃控制电缆因使用无卤材料,燃烧时不会释放出有毒气体及浓烟,在地铁、高层建筑、石油平台等场合广受欢迎,它的开发和使用有着重大的经济效益和社会效益。

低烟无卤阻燃电缆料技术参数解读众所周知，护套料起着对光电缆重要的保护作用。

光电缆的种类也随着护套料品种的变化而变化，如护套料采用低烟无卤阻燃料，则该种光电缆就称为低烟无卤阻燃光电缆。

然而，有些光电缆制造企业对护套料的认识不够全面，有时片面强调某些指标而忽略另一些指标，导致采购的护套料达不到要求的技术指标；更有甚者，会导致有些护套料制造企业趁机钻光电缆制造企业的空子，提供质量差的护套料。

为了让光电缆制造企业对护套料有更全面的了解，采购到质优价廉的放心护套料，我们经过认真调查研究，对护套料的几项重要指标予以说明，并列出目前护套料市场存在的一些问题，供大家参考1、低烟无卤阻燃电缆料★氧指数几乎在所有人眼里，它都代表了无卤阻燃材料阻燃性能的指标。

大多数人认为，氧指数越高则阻燃性能越好，或者说氧指数达标则材料阻燃性能达标。

其实不然，氧指数高不一定通得过线缆阻燃试验，氧指数低也未必就通不过线缆阻燃试验。

原因：材料在燃烧中是否滴流及滴流的程度大小很大程度决定了线缆是否能通过阻燃试验及线缆的阻燃水平。

★热变形和高温压力这是一个容易被忽视的、但却代表了耐温等级的指标。

一提到耐温性能，大家都会想到热老化的指标，容易忽视掉热变形和高温压力这一指标。

那么，对于热塑性低烟无卤阻燃料来说，热变形和高温压力性能不好则意味着①线缆护套熔点低、易变形，即在低于线缆最高使用温度时就能变软甚至熔化，同时在外力及自重的作用下使线缆变形甚至破坏，从而使线缆失去正常保护；②线缆护套易开裂，即线缆局部受热受力时容易在较软的区域开裂，比如在阳光下爆晒或受到烘烤时，会在爆晒和烘烤面开裂；③做成的线缆阻燃性差，即材料氧指数并不低，但做成的线缆在进行燃烧试验时通不过。

原因：材料温度指数低及线缆燃烧时无卤材料滴流。

★挤出性能无卤料挤出性能比其它材料差，故大家都着力于挤出性能的改善，但非常好挤的无卤材料也必然会存在以下问题①可能阻燃剂添加量不足而导致阻燃性不够②材料太软而造成耐温性不够，致使高温压力不合格；同时，由于材料温度指数低及滴流，从而导致线缆阻燃性不合格。

低烟无卤电线电缆型号WDZ-BY电线适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。

WDZ-BY电线的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。

燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。

WDZ-BY电线WDZN-KYJY WDZ-KYJY WDZN-KYJY22 WDZ-KYJY22 WDZN-KYJYP2 WDZN-KYJYP23低烟无卤阻燃耐火控制电缆WDZ-YJV WDZN-YJVWDZN-YJV22 WDZ-YJY22低烟无卤阻燃耐火交联电力电缆WDZ-BYWDZN-BY低烟无卤阻燃耐火电线电缆WDZ-BY电线产品执行标准GB9330-88Q/WTL11-2003电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV电缆长期工作温度为:-20℃－90℃，主要技术指标：电缆应经受环境温度下工频电压试验3kV，5min不击穿。

推荐弯曲半径:无铠装应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的应不小于电缆外径的12倍。

ZR-KYJYP23 ZR-KYJYP23/HD铜芯交联聚乙烯绝缘钢带铠装控制电缆交联聚乙烯绝缘耐寒控制电缆适用于寒冷地区固定敷设用的额定电压0.6/1kV及以下的发电厂、变电场、矿山、石化等企业远距离操作的电器控制监控线路。

KYJY/HD铜芯交联聚乙烯绝缘耐寒控制电缆固定敷设在低温及寒冷地区室内外电缆沟管道等场合KYJYP/HD铜芯交联聚乙烯绝缘铜丝编织屏蔽耐寒控制电缆固定敷设在低温及寒冷地区室内外电缆沟管道等要求屏蔽的场所KYJYP2/HD铜芯交联聚乙烯绝缘铜带屏蔽耐寒控制电缆固定敷设在低温及寒冷地区室内外电缆沟管道等要求屏蔽的场合KYJYP23/HD铜芯交联聚乙烯绝缘钢带铠装耐寒控制电缆固定敷设在低温及寒冷地区室内外电缆沟管理等能承受较大机械外力的场合产品具有优良的耐寒性能，电缆的护套在-40℃、16小时低温冲击条件下按GB/T2951进行试验后无目力可见的裂纹。
