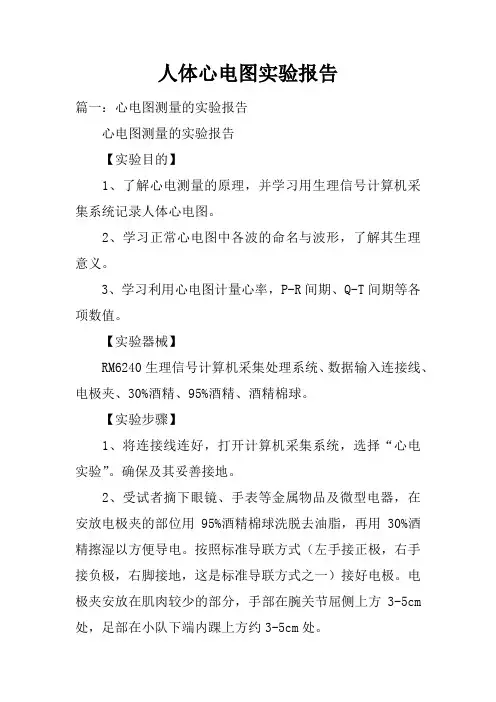

人体心电图实验报告篇一：心电图测量的实验报告心电图测量的实验报告【实验目的】1、了解心电测量的原理，并学习用生理信号计算机采集系统记录人体心电图。

2、学习正常心电图中各波的命名与波形，了解其生理意义。

3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。

【实验器械】RM6240生理信号计算机采集处理系统、数据输入连接线、电极夹、30%酒精、95%酒精、酒精棉球。

【实验步骤】1、将连接线连好，打开计算机采集系统，选择“心电实验”。

确保及其妥善接地。

2、受试者摘下眼镜、手表等金属物品及微型电器，在安放电极夹的部位用95%酒精棉球洗脱去油脂，再用30%酒精擦湿以方便导电。

按照标准导联方式（左手接正极，右手接负极，右脚接地，这是标准导联方式之一）接好电极。

电极夹安放在肌肉较少的部分，手部在腕关节屈侧上方3-5cm 处，足部在小队下端内踝上方约3-5cm处。

3、调节基线位置、描记速度、信号增益及方向，使心电通道窗口中的波形易于观察。

4、开始观察并记录心电图，截取波形稳定的几个连续周期，保存文件，标明受试者姓名及实验时间。

篇二：生理学实验报告1心电图生理学实验报告实验内容：一、人体的体表心电图的描记二、人体呼吸运动的描记课程名称：动物生理学实验指导老师：实验人：合作人：年月日实验内容一、人体的体表心电图的描记【实验目的】1、了解新电测量的(本文来自： 小草范文网:人体心电图实验报告)原理，并学习用生理信号计算机采集系统记录人体心电图。

2、学习正常心电图中各波的命名与波形，了解其生理意义。

3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。

【实验原理】在正常人体，有窦房结发出的兴奋传播到左、右心房，在传播到左、右心室，先后引起心房、心室收缩。

每一个心动周期中，心脏各部分兴奋过程中出现的电变化传播方向、途径、次序和时间等都有一定的规律。

这种生物电变化通过心脏周围的导电组织和体液（容积导体），反映到身体表面，使身体各部位在每一心动周期中也都发生有规律的电变化。

心电信号处理的算法研究心电信号是一种用于诊断和监测心脏健康状况的重要生理信号。

随着计算机科学和信号处理技术的发展，对心电信号进行数字处理已成为心电学研究的基础。

心电信号处理的目的是从原始信号中提取有用的特征，以便进行诊断和监测。

心电信号处理的算法主要包括信号滤波、特征提取、分类识别等步骤。

一、信号滤波心电信号往往包含大量的噪声和干扰，对信号进行滤波是信号处理的第一步。

常用的信号滤波方法包括数字滤波器和小波变换。

数字滤波器的设计基于数字滤波器的系数，这些系数可以根据需要进行优化。

常用的数字滤波器包括低通滤波器、带通滤波器、高通滤波器等。

小波变换是一种多尺度、非局部性的信号分解方法，通过对信号进行分解和重构，实现信号的滤波。

小波变换有许多种，如Haar小波变换、Daubechies小波变换等。

二、特征提取特征提取是指从原始信号中提取有意义的特征，以便进行诊断和分类。

在心电信号处理中，常用的特征包括时间域特征、频域特征和时频域特征。

时间域特征包括平均值、标准差、方差等。

频域特征包括功率谱密度、能量密度等。

时频域特征是指在时间和频率域中对信号进行分析，如连续小波变换等。

三、分类识别分类识别是指将提取到的特征用于分类和识别具体的心脏疾病。

在分类识别中，常用的方法包括支持向量机、人工神经网络、逻辑回归等。

支持向量机是一种基于统计学习理论的分类算法，通过支持向量的最大间隔分类实现对信号的分类。

人工神经网络是一种模拟人脑神经元工作方式的计算模型，它可以学习和自适应，通过训练实现对信号的分类。

逻辑回归是一种广泛应用于分类和回归等任务上的算法，通过为每个特征赋予权重，实现对信号的分类。

总体来看，心电信号处理的算法研究对于提高心脏疾病的诊断和监测具有重要意义。

在未来，随着人工智能和机器学习技术的发展，心电信号处理的算法研究将会有更广阔的应用前景。

第二节 心电监测（ECS Monitoring）
心电监测是指用心电检测仪器对监测对 象的心电信号进行长时间和/或远距离的 监测，通过计算机分析和处理后直接显 示和/或打印出心电波形和数据，为临床 诊断提供依据。
心电监测系统可按传输方式分为有线系 统和无线系统，可按传输距离分为床旁 系统和遥测系统，可按应用环境分为医 院系统和院外个人系统（Holter系统和 基于WEB的系统）。 遥测系统又可分为有线遥测系统（临床 称为电话传输心电图）和无线遥测系统。 遥测系统还可分为普通专用系统和基于 WEB的系统。还可分为实时系统和分时 系统，如Holter系统。不能获得实时处 理是Holter系统的一大缺点。
图形顶部示出了光标（空心箭头）所 在位置的参数（距起点的点数和幅 度）。图形底部是操作说明。光标可 上、下、左、右移动。在左右移动时 还可分为快速移动（Ctrl加左右移动 键）。 12导心电的纸记有各种格式，如3×4 的格式，6×2的格式，12×1的格式。 图12-6为12×1格式的例子。
图12-5 人机会话参数测量示意图
1957年美国物理学博士Holter研制了长时间 连续记录患者在日常活动状态下的心电信号 (即动态心电图, AECG: ambulatory ECG)的 技术于1961年应用于临床，实现对院外患者 长时间(一般24h)心电图记录，这对发现24h 内心电活动的改变和心肌缺血具有重要价值。
传统的动态心电图所记录的仅为过去的事件， 只能在24h后通过心电分析仪的分析和处理才 能做出诊断，不能及时发现和处理正在进行 动态心电图监测期间各种严重心脏事件。 1978年电话传输心电图监测技术成功地应用 于临床，使远离医院的患者在发生心脏事件 时能够通过电话及时地将心电信号传送至心 电监测中心，及时得到医师的诊断和医疗或 急救指导，显著降低了院外恶性心律失常患 者的死亡率。
