根据MATLAB的心电信号分析

使用Matlab进行心电图分析与心律失常检测的方法总结引言心电图是一种用来记录心脏电活动的方法，通过测量心脏产生的电信号，并将其转化为图形，可以帮助医生判断心脏的健康状况。

心电图分析在医学诊断中具有重要的意义，可以帮助医生发现心脏疾病的异常情况。

其中，心律失常是一种常见的心脏疾病，严重的心律失常可能危及患者的生命安全，因此心律失常检测具有重要的临床价值。

本文将介绍使用Matlab进行心电图分析与心律失常检测的方法，并总结一些相关的技术和工具。

心电图的基本原理心电图的基本原理是依靠测量心脏产生的电信号，并将其转化为图形显示。

正常情况下，心脏的电信号呈现出一定的规律性，通过观察和分析心电图波形，可以判断心脏的健康状况。

心电图分析的步骤使用Matlab进行心电图分析的一般步骤如下：1. 导入心电图数据：将采集到的心电图数据导入Matlab中，通常可以使用文本文件或者导入工具进行导入。

2. 数据预处理：对导入的心电图数据进行预处理，包括滤波、去噪和去基线等操作。

滤波可以去除信号中的噪声和干扰，使信号更加平滑；去噪可以去除信号中的伪迹和杂散噪声，提高信号质量；去基线可以去除信号中的直流分量，使信号更易于分析。

3. 特征提取：通过分析心电图波形，提取一些特征参数来描述心脏电活动的特点。

常见的特征参数包括R峰的位置、T峰的形态、QRS波群的宽度和波形形态等。

通过这些特征参数，可以对心脏电活动进行定量分析和比较。

4. 心律失常检测：根据特定的算法和规则，对提取的特征参数进行心律失常检测。

常见的心律失常包括心房颤动、室性心动过速、室上性心动过速等。

通过分析心电图波形和特征参数，可以判断出心律失常的类型和程度。

5. 结果显示：将心电图分析的结果通过图形显示出来，以便医生进行观察和诊断。

通常可以显示心电图波形、特征参数和心律失常检测结果等。

心电图分析的工具和函数在Matlab中，有一些常用的工具和函数可以用于心电图分析，包括信号处理工具箱、波形处理工具箱、模式识别工具箱等。

基于matlab的心电信号预处理一、心电信号（1）心电信号的特性人体心电信号是非常微弱的生理低频电信号，通常最大的幅值不超过5mV，信号频率在0．05～100Hz之间。

心电信号是通过安装在人体皮肤表面的电极来拾取的。

由于电极和皮肤组织之间会发生极化现象，会对心电信号产生严重的干扰。

加之人体是一个复杂的生命系统，存在各种各样的其他生理电信号对心电信号产生干扰。

同时由于我们处在一个电磁包围的环境中，人体就像一根会移动的天线，从而会对心电信号产生50Hz左右的干扰信号。

心电信号具有微弱、低频、高阻抗等特性，极容易受到干扰，所以分析干扰的来源，针对不同干扰采取相应的滤除措施，是数据采集重点考虑的一个问题。

常见干扰有如下几种：①工频干扰②基线漂移③肌电干扰心电信号具有以下几个特点：·信号极其微弱，一般只有0.05～4mV，典型值为1mV；·频率范围较低，频率范围为0.1～35Hz，主要集中在5～20Hz；·存在不稳定性。

人体内部各器官问的相互影响以及各人的心脏位置、呼吸、年龄、是否经常锻炼等因素，都会使心电信号发生相应变化；·干扰噪声很强。

对心电信号进行测量时，必然要与外界联系，但由于其自身的信号非常微弱，因此，各种干扰噪声非常容易影响测量。

其噪声可能来自工频(50Hz)干扰、电极接触噪点、运动伪迹、肌电噪声、呼吸引起的基线漂移和心电幅度变化以及其他电子设备的机器噪声等诸多方面。

（2）心电信号的选择本次实验所采用的心电信号来自MIT-BIH库，库中有48组失常的心电信号，要在其中找出符合实验要求的心电信号（即含有肌电干扰、工频干扰和基线漂移）。

（3）正常心电信号波形图1是正常心电信号在一个周期内的波形，由P波、QRS波群和T波组成。

P波是由心房的去极化产生的，其波形比较小，形状有些圆，幅度约为0.25mV，持续时间为0.08~0.11s。

窦房结去极化发生在心房肌细胞去极化之前，因而在时间上要先于P波，只是窦房结处于心脏内部，其电活动在体表难以采集。

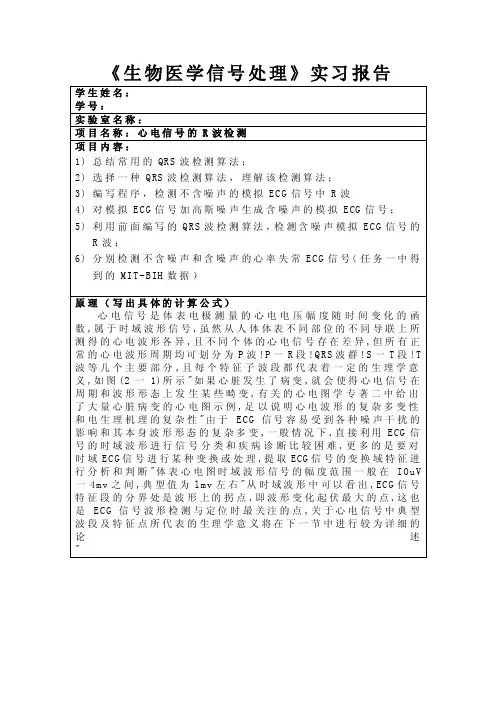

《生物医学信号处理》实习报告图1-1标准的心电波形图不同导联所记录的心电图,在波形表现上会有所不同,但一个正常的心电波形周期图基本上都是由一个P波,一个Q R S披群,一个T波以及过渡期所组成"有时在T波后,还会出现一个小的U波"心电信号的这些特征波形和过渡期均代表着一定的生理学意义,现以M L H导联的正常心电图波形为例,如图(1一l)所示,对心电波形的主要组成及其特点进行简要介绍"。

(1)P波:也叫心房去极波,反映的是左右两心房去极化过程的电位变化"波形一般圆钝光滑,历时0.08一0.11:,波幅不超过0.25m V"两心房复极化过程所产生的电位变化称为T a波,它通常与P一R段!Q RS波群或S一T段重叠在一起,且波幅很低,在心电图上不易辨认"。

(2)P一R间期(或称P一Q间期):是P波起点到Q R S波群起点之间的时间间隔,反映了自心房除极开始至心室除极开始的一段时间"正常成人的P一R间期为0.12一0.20:"若超过0.205,一般表明有房室传导阻滞的发生"P一R间期的长短与年龄及心率有关。

(3)Q RS波群:反映两心室去极化过程的电位变化"典型的Q R S 波群包括三个紧密相连的电位波动:第一个向下的波称为Q波;紧接着是向上!高而尖峭的R波;最后是向下的S波"在不同导联中,这三个波不一定都出现,各波的幅度变化也较大"历时约0.06一0.105"。

(4)S一T段:指QR S波群终点与T波起点之间的线段,一般与零电位基线平齐"在这段时期内,因心室各部分都已全部进入除极化状态,但尚未开始复极,故心室各部分之间没有电位差存在,心电曲线恢复到基线水平"但若有冠状动脉供血不足或心肌梗死等情况发生时,S一T段常会偏离基线,并超过一定的幅度范围"。

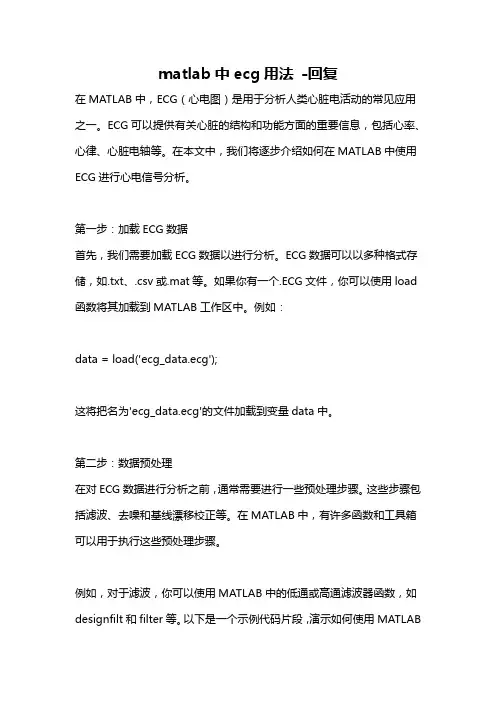

matlab中ecg用法-回复在MATLAB中，ECG（心电图）是用于分析人类心脏电活动的常见应用之一。

ECG可以提供有关心脏的结构和功能方面的重要信息，包括心率、心律、心脏电轴等。

在本文中，我们将逐步介绍如何在MATLAB中使用ECG进行心电信号分析。

第一步：加载ECG数据首先，我们需要加载ECG数据以进行分析。

ECG数据可以以多种格式存储，如.txt、.csv或.mat等。

如果你有一个.ECG文件，你可以使用load 函数将其加载到MATLAB工作区中。

例如：data = load('ecg_data.ecg');这将把名为'ecg_data.ecg'的文件加载到变量data中。

第二步：数据预处理在对ECG数据进行分析之前，通常需要进行一些预处理步骤。

这些步骤包括滤波、去噪和基线漂移校正等。

在MATLAB中，有许多函数和工具箱可以用于执行这些预处理步骤。

例如，对于滤波，你可以使用MATLAB中的低通或高通滤波器函数，如designfilt和filter等。

以下是一个示例代码片段，演示如何使用MATLAB中的滤波器对ECG数据进行低通滤波：fs = 1000; 采样频率fc = 50; 截止频率[b, a] = butter(2, fc/(fs/2), 'low');filtered_data = filter(b, a, data);这将创建一个二阶低通滤波器，并将其应用于数据。

第三步：心率分析一旦对ECG数据进行了预处理，我们就可以开始进行心率分析。

心率是指每分钟心脏跳动的次数，通常以bpm（每分钟节拍数）为单位表示。

在MATLAB中，可以使用不同的方法计算心率，如傅里叶变换、自相关函数等。

以下代码片段演示了如何使用MATLAB中的傅里叶变换计算心率：N = length(data); 数据长度Y = abs(fft(data)); 计算信号的傅里叶变换f = (0:N-1)*(fs/N); 计算频率轴[~, idx] = max(Y(f>0.5 & f<3)); 选择心率峰值heart_rate = 60 * (f(idx+1)); 计算心率（每分钟节拍数）这将返回估计的心率值。

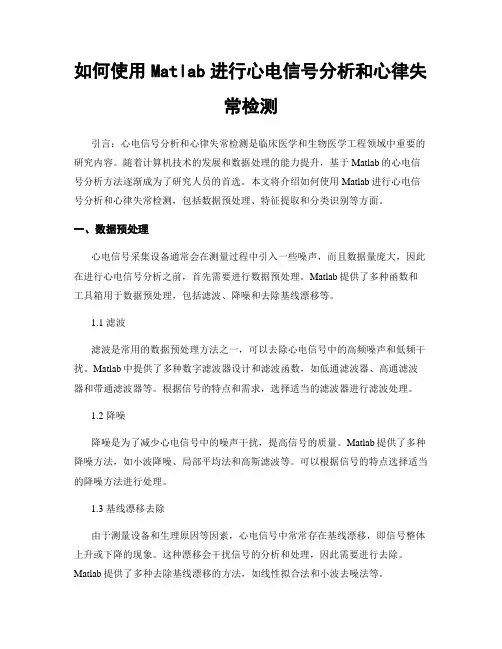

如何使用Matlab进行心电信号分析和心律失常检测引言：心电信号分析和心律失常检测是临床医学和生物医学工程领域中重要的研究内容。

随着计算机技术的发展和数据处理的能力提升，基于Matlab的心电信号分析方法逐渐成为了研究人员的首选。

本文将介绍如何使用Matlab进行心电信号分析和心律失常检测，包括数据预处理、特征提取和分类识别等方面。

一、数据预处理心电信号采集设备通常会在测量过程中引入一些噪声，而且数据量庞大，因此在进行心电信号分析之前，首先需要进行数据预处理。

Matlab提供了多种函数和工具箱用于数据预处理，包括滤波、降噪和去除基线漂移等。

1.1 滤波滤波是常用的数据预处理方法之一，可以去除心电信号中的高频噪声和低频干扰。

Matlab中提供了多种数字滤波器设计和滤波函数，如低通滤波器、高通滤波器和带通滤波器等。

根据信号的特点和需求，选择适当的滤波器进行滤波处理。

1.2 降噪降噪是为了减少心电信号中的噪声干扰，提高信号的质量。

Matlab提供了多种降噪方法，如小波降噪、局部平均法和高斯滤波等。

可以根据信号的特点选择适当的降噪方法进行处理。

1.3 基线漂移去除由于测量设备和生理原因等因素，心电信号中常常存在基线漂移，即信号整体上升或下降的现象。

这种漂移会干扰信号的分析和处理，因此需要进行去除。

Matlab提供了多种去除基线漂移的方法，如线性拟合法和小波去噪法等。

二、特征提取心电信号中包含了丰富的生理和病理信息，通过提取心电信号的特征可以更好地进行心律失常的检测和分类。

Matlab提供了多种特征提取函数和工具箱，如时域分析、频域分析和小波分析等。

2.1 时域分析时域分析主要针对心电信号的时间特性进行分析，如心跳间期、QRS波峰和ST段变化等。

Matlab提供了多种时域特征提取函数，如平均心率、标准差和RR间期等。

2.2 频域分析频域分析主要针对心电信号的频率特性进行分析，如心率变异性和频率成分等。

Matlab提供了多种频域特征提取函数，如功率谱密度和频谱熵等。

利用MATLAB进行心电图信号处理与分析心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要手段，通过对心电图信号的处理与分析可以帮助医生判断患者的心脏健康状况。

MATLAB作为一种功能强大的科学计算软件，被广泛运用于心电图信号处理与分析领域。

本文将介绍如何利用MATLAB进行心电图信号处理与分析，包括信号预处理、特征提取、心率检测等内容。

1. 信号预处理在进行心电图信号处理之前，首先需要对原始信号进行预处理，以提高后续分析的准确性和可靠性。

常见的信号预处理方法包括滤波、去噪和基线漂移校正等。

1.1 滤波滤波是信号处理中常用的技术，可以去除信号中的噪声和干扰，保留有用的信息。

在心电图信号处理中，常用的滤波方法包括低通滤波、高通滤波和带通滤波等。

MATLAB提供了丰富的滤波函数和工具箱，可以方便地实现各种滤波操作。

1.2 去噪心电图信号往往受到各种干扰和噪声的影响，如肌肉运动、呼吸运动等。

去噪是信号预处理中至关重要的一步，可以有效提取出心电活动的真实信息。

MATLAB中有多种去噪算法可供选择，如小波去噪、均值滤波等。

1.3 基线漂移校正基线漂移是指心电图信号中由于各种原因引起的直流成分变化，会影响后续特征提取和分析的准确性。

在预处理阶段需要对基线漂移进行校正，以保证后续分析结果的可靠性。

MATLAB提供了多种基线漂移校正方法，如多项式拟合、小波变换等。

2. 特征提取特征提取是对经过预处理的心电图信号进行进一步分析和抽取有意义的特征信息。

常见的特征包括R峰位置、QRS波群宽度、ST段变化等，这些特征可以反映心脏活动的规律和异常情况。

2.1 R峰检测R峰是心电图中QRS波群中最高点对应的峰值，通常用于计算心率和分析心脏节律。

MATLAB提供了多种R峰检测算法，如基于阈值法、基于波形相似性比较法等。

通过R峰检测可以准确计算心率，并进一步分析心脏节律是否规律。

2.2 QRS波群特征提取除了R峰位置外，QRS波群中的形态和宽度也包含了丰富的信息。

燕山大学课程设计说明书题目：基于matlab的心电信号QRS波检测与分析学院（系）：电气工程学院年级专业： 09医疗仪器学号：学生姓名：指导教师：孟辉赵勇教师职称：讲师讲师燕山大学课程设计（论文）任务书2012年12 月10 日目录一、 MATLAB软件介绍 (2)二、概述 (3)三、 ECG特征参数及分析 (4)3.1 心电信号的特点 (4)3.2 心电信号的特征参数 (4)四、 QRS波得检测与分析 (5)4.1 以软件为主的方法实现QRS波的检测 (5)4.2 QRS波检测方法与程序 (5)五、心得体会 (14)六、参考文献 (14)一、MATLAB软件介绍MATLAB是矩阵实验室的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。

MATLAB是由美国MathWorks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

MATLAB和Mathematica、Maple并称为三大数学软件。

它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

MATLAB的基本数据单元是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解决问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像Maple等软件的优点。

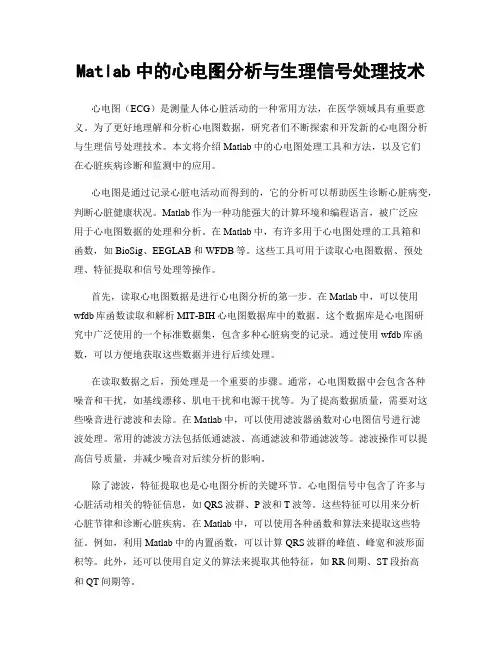

Matlab中的心电图分析与生理信号处理技术心电图（ECG）是测量人体心脏活动的一种常用方法，在医学领域具有重要意义。

为了更好地理解和分析心电图数据，研究者们不断探索和开发新的心电图分析与生理信号处理技术。

本文将介绍Matlab中的心电图处理工具和方法，以及它们在心脏疾病诊断和监测中的应用。

心电图是通过记录心脏电活动而得到的，它的分析可以帮助医生诊断心脏病变，判断心脏健康状况。

Matlab作为一种功能强大的计算环境和编程语言，被广泛应用于心电图数据的处理和分析。

在Matlab中，有许多用于心电图处理的工具箱和函数，如BioSig、EEGLAB和WFDB等。

这些工具可用于读取心电图数据、预处理、特征提取和信号处理等操作。

首先，读取心电图数据是进行心电图分析的第一步。

在Matlab中，可以使用wfdb库函数读取和解析MIT-BIH心电图数据库中的数据。

这个数据库是心电图研究中广泛使用的一个标准数据集，包含多种心脏病变的记录。

通过使用wfdb库函数，可以方便地获取这些数据并进行后续处理。

在读取数据之后，预处理是一个重要的步骤。

通常，心电图数据中会包含各种噪音和干扰，如基线漂移、肌电干扰和电源干扰等。

为了提高数据质量，需要对这些噪音进行滤波和去除。

在Matlab中，可以使用滤波器函数对心电图信号进行滤波处理。

常用的滤波方法包括低通滤波、高通滤波和带通滤波等。

滤波操作可以提高信号质量，并减少噪音对后续分析的影响。

除了滤波，特征提取也是心电图分析的关键环节。

心电图信号中包含了许多与心脏活动相关的特征信息，如QRS波群、P波和T波等。

这些特征可以用来分析心脏节律和诊断心脏疾病。

在Matlab中，可以使用各种函数和算法来提取这些特征。

例如，利用Matlab中的内置函数，可以计算QRS波群的峰值、峰宽和波形面积等。

此外，还可以使用自定义的算法来提取其他特征，如RR间期、ST段抬高和QT间期等。

在特征提取之后，需要进行进一步的信号处理和分析。

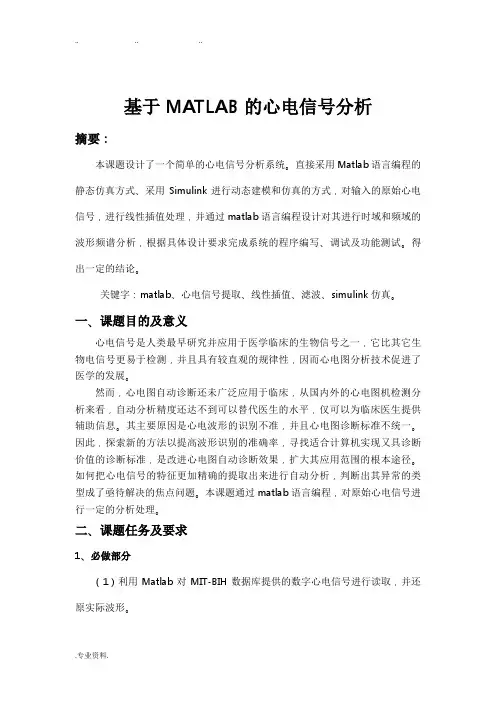

基于MATLAB的心电信号分析摘要：本课题设计了一个简单的心电信号分析系统。

直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式，对输入的原始心电信号，进行线性插值处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成系统的程序编写、调试及功能测试。

得出一定的结论。

关键字：matlab、心电信号提取、线性插值、滤波、simulink仿真。

一、课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。

然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。

其主要原因是心电波形的识别不准，并且心电图诊断标准不统一。

因此，探索新的方法以提高波形识别的准确率，寻找适合计算机实现又具诊断价值的诊断标准，是改进心电图自动诊断效果，扩大其应用范围的根本途径。

如何把心电信号的特征更加精确的提取出来进行自动分析，判断出其异常的类型成了亟待解决的焦点问题。

本课题通过matlab语言编程，对原始心电信号进行一定的分析处理。

二、课题任务及要求1、必做部分（1）利用Matlab对MIT-BIH数据库提供的数字心电信号进行读取，并还原实际波形。

（2）对原始心电信号做线性插值（3）对处理前后的心电信号分别做频谱分析利用Matlab软件对处理前后的心电信号编程显示其频谱，分析比较滤波前后的频谱，得出结论。

（4）Simulink仿真根据前面的设计，进行基于Simulink的动态仿真设计。

实现心电信号的分析和处理。

2、选作部分（1）只截取大约2.5s，三个周期左右，大约800个采样数据进行分析。

（2）60Hz工频陷波器设计三、设计技术指标四、设计方案论证1、必做部分2、选作部分五、设计内容及结果分析1、基于matlab编写的程序如下：%读取心电信号并转化成数组形式function [t,Xn]=duquexinhao1(w)fid=fopen(w);C=textscan(fid,'%8c %f %*f','headerlines',2);%去除前两行fclose(fid);a=C{2};b=C{1};k=length(b);for i=1:kc(i)=strread(b(i,:),'%*s %f','delimiter',':');endc=c';d=[c,a];t=d(:,1); %时间Xn=d(:,2); %幅度%线性插值function [t3,Xn3]=xianxingchazhi(t,Xn)m=max(t);t3=0:0.001:m;t3=t3';Xn3=interp1(t,Xn,t3);%保存插值前的信号function baocun1(t,Xn)fid = fopen('t.txt','wt');fprintf(fid,'%g\n',t);fclose(fid);fid = fopen('Xn.txt','wt');fprintf(fid,'%g\n',Xn);fclose(fid);%保存插值后的信号function baocun2(t1,Xn1)fid = fopen('t1.txt','wt');fprintf(fid,'%g\n',t1);fclose(fid);fid = fopen('Xn1.txt','wt'); fprintf(fid,'%g\n',Xn1);fclose(fid);%画初始信号和即插值后信号频谱function keshehuatu(t,Xn,t1,Xn1) f=1000;T=1/f;m=1:length(Xn);k1=length(Xn1);m1=1:k1;q=f*m/length(Xn);q1=f*m1/k1;subplot(2,2,1)plot(t,Xn)title('初始信号时域波形') subplot(2,2,2)Y=fft(Xn);plot(q,abs(Y))title('初始信号频谱') subplot(2,2,3)axis([0,1000,0,1000]) plot(t1,Xn1)title('插值信号时域波形') Y1=fft(Xn1);subplot(2,2,4)axis([0,1000,0,5000]) plot(q1,abs(Y1))title('插值信号频谱')%低通滤波器function [H,f]=kesheditonglvboqi(wp,ws,Rp,As,Xn1) T=0.001;f=1/T;[N,Wc]=buttord(wp,ws,Rp,As,'s');[b,a]=butter(N,Wc,'s');f=(0:length(Xn1)-1)*f/length(Xn1);w=f*2*pi;H=freqs(b,a,w);%高通滤波器function [H,f]=keshegaotonglvboqi(wp,ws,Rp,As,Xn1) T=0.001;fs=1/T;[N,Wc]=buttord(wp,ws,Rp,As,'s');[b,a]=butter(N,Wc,'high','s');f=(0:length(Xn1)-1)*fs/length(Xn1);w=f*2*pi;H=freqs(b,a,w);%带阻滤波器function [H,f]=keshedaizulvboqi(wp,ws,p,s,Xn1)T=0.001;f=1/T;[N,Wc]=buttord(wp,ws,p,s,'s');[b,a]=butter(N,Wc,'stop','s');f=(0:length(Xn1)-1)*f/length(Xn1);w=f*2*pi;H=freqs(b,a,w);主函数如下（1）、将信号通过低通、高通、带阻滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号xy=[t1,Xn1]; %仿真输入二维数组figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱wp=90*2*pi; %低通滤波器滤波ws=99*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);wp=4*2*pi; %高通滤波器滤波ws=0.25*2*pi;p=1;s=35;[H2,f]=keshegaotonglvboqi(wp,ws,p,s,Xn1);wp=[58,62]*2*pi; %带阻滤波器ws=[59.9,60.1]*2*pi;[H3,f]=keshedaizulvboqi(wp,ws,p,s,Xn1);H=abs(H1).*abs(H2).*abs(H3); %低通和高通和带阻组合的滤波器Y=H'.*abs(fft(Xn1)); %经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(2,2,1)plot(f,abs(H1))axis([0,150,0,1.5])title('低通滤波器')subplot(2,2,2)plot(f,abs(H2))axis([0,50,0,1.5])title('高通滤波器')subplot(2,2,3)plot(f,abs(H3))axis([0,150,0,1.5])title('带阻滤波器')subplot(2,2,4)plot(f,abs(H))axis([0,100,0,1.5])title('组合后滤波器')figure(3)plot(f,abs(Y))axis([0,100,0,80])title('滤波后心电信号频谱') figure(4)subplot(2,1,1)plot(t1,Xn1)title('滤波前信号') subplot(2,1,2)plot(t1,y)title('滤波后信号')所出图形如下结果分析：（2）、直接通过带通滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱wp=[2,80]*2*pi;ws=[0.25,99]*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);H=abs(H1) ; %带通Y=H'.*abs(fft(Xn1));%经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(1,2,1)plot(f,abs(H1))axis([0,200,0,1.5])title('带通滤波器')subplot(1,2,2)plot(f,abs(Y))axis([0,100,0,80])title('滤波后心电信号频谱') figure(3)subplot(2,2,1)plot(t1,Xn1)title('滤波前信号')subplot(2,2,2)plot(t1,y)title('滤波后信号')subplot(2,2,3)plot(t1,Xn1)axis([0,1.5,-1.5,1.5])title('滤波前截取一部分信号') subplot(2,2,4)plot(t1,y)axis([0,1.5,-1.5,1.5])title('滤波后截取一部分信号') 所出图形如下结果分析：（3）、将信号通过低通、高通组合成的带通滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱xy=[t1,Xn1];wp=0.52*2*pi; %低通滤波器滤波ws=0.62*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);wp=0.10*2*pi; %高通滤波器滤波ws=0.25*2*pi;p=1;s=35;[H2,f]=keshegaotonglvboqi(wp,ws,p,s,Xn1);H=abs(H1).*abs(H2); %低通和高通组合的带通Y=H'.*abs(fft(Xn1)); %经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(2,2,1)plot(f,abs(H1))axis([0,1,0,1.5])title('低通滤波器')subplot(2,2,2)plot(f,abs(H2))axis([0,1,0,1.5])title('高通滤波器') subplot(2,2,3)plot(f,abs(H))axis([0,1,0,1.5])title('组合带通滤波器') subplot(2,2,4)plot(f,abs(Y))axis([0,1,0,260])title('滤波后心电信号频谱') figure(3)subplot(2,1,1)plot(t1,Xn1)title('滤波前信号') subplot(2,1,2)plot(t1,y)title('滤波后信号')所出图形如下结果分析：三种方案比较分析：（4）系统零极点分析（在此只以高通滤波器为例）%求高通滤波器的阶数及分子分母系数wp=0.1*pi;ws=0.25*pi;Rp=1;As=35;T=1;%数字指标OmegaP=(2/T)*tan(wp/2);%通带模拟频率OmegaS=(2/T)*tan(ws/2);%阻带模拟频率[cs,ds]=afd_butt(OmegaP,OmegaS,Rp,As);%归一化巴特沃斯滤波器原型系统函数N=ceil((log10((10^(Rp/10)-1)/(10^(As/10)-1)))/(2*log10(wp/ws)))OmegaC=wp/((10^(Rp/10)-1)^(1/(2*N))); %求对应于N的3db截止频率；[b,a]=u_buttap(N,OmegaC);%去归一化巴特沃斯滤波器原型系统函数[db,mag,pha,w]=freqz_m(b,a);subplot(2,1,1);plot(w/pi,mag);title('digital filter Magnitude Response'); axis([0,1,0,0.01])subplot(2,1,2);plot(w/pi,db);title('digital filter Magnitude in DB'); axis([0,1,-30,5]);%结果：N = 5% Butterworth Filter Order= 5%OmegaC = 0.3626%b = 0.0063%a = 1.0000 1.1734 0.6884 0.2496 0.0559 0.0063%N=6（5）求上述高通滤波器的系统函数及其频谱b=0.0063;a=[ 1.0000 1.1734 0.6884 0.2496 0.0559 0.0063]; h=impz(b,a); %系统的单位取样响应figure(1);plot(h) %画出单位取样响应title('h(n)')figure(2)fs=1000;[H,f]=freqz(b,a,256,fs); %求出系统的频率响应mag=abs(H); %幅度响应ph=angle(H); %相位响应ph=ph*180/pi;subplot(2,1,1),plot(f,mag);grid %画出幅度响应xlabel('frequency(Hz)');ylabel('magnitude');title('|H(jw)|');subplot(2,1,2);plot(f,ph);grid %画出相位响应xlabel('frequency(Hz)');ylabel('phase');title('相位');figure(3)zr=roots(b) %求出系统的零点pk=roots(a) %求出系统的极点zplane(b,a); %zplane函数画出零极点图%结果：zr = Empty matrix: 0-by-1 %pk = -0.1120 + 0.3438i % -0.1120 - 0.3438i %-0.3674%-0.2910 + 0.2156i %-0.2910 - 0.2156i图形如下系统函数及级联图：结果分析：（7）Simulink仿真：（在此只取第一种方案）图形如下：选作部分：1、只截取大约2.5s，三个周期左右，大约800个采样数据进行分析程序如下：function [t,Xn]=duqu2(w)fid=fopen(w);C=textscan(fid,'%8c %f %*f','headerlines',2);a=C{2};b=C{1};k=length(b);for i=1:kc(i)=strread(b(i,:),'%*s %f','delimiter',':'); endc=c';d=[c,a];%截取2.5s的心电信号for i=1:kif c(i)<=2.5e(i,:)=d(i,:);else break;endendt=e(:,1); %时间Xn=e(:,2); %幅度调用程序：结果分析：2、60Hz工频陷波器设计：程序如下：%60Hz工频陷波器设计wp=[58,62]*2*pi;ws=[59.9,60.1]*2*pi;[H3,f]=keshedaizulvboqi(wp,ws,p,s,Xn1); plot(f,abs(H3))axis([0,150,0,1.5])title('60Hz工频陷波器设计')图形如下：分析：课题总结附录一、参考文献[1] 北京迪阳正泰科技发展公司.综合通信实验系统——信号与系统指导书（第二版）. 2006,6[2] 丁玉美.数字信号处理（第二版）.西安电子科技大学出版社，2001[3] 吴大正. 信号与线性系统分析（第四版）. 高等教育出版社，2005,8[4] 谢嘉奎. 电子线路--线性部分(第四版). 高等教育出版社，2003,2[5] 陈后金. 信号分析与处理实验. 高等教育出版社，2006，8二、附录——设计原理1.心电信号的读取txt格式的数据文件内容及格式如图1-1所示（以100.txt为例）。

基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物信号，可以通过分析和处理心电信号来诊断心脏病和其他心血管疾病。

在本文中，我将介绍基于MATLAB的心电信号分析与处理的设计方案。

首先，我们需要明确任务的目标和需求。

心电信号的分析与处理主要包括以下几个方面：心率分析、心律失常检测、心电特征提取和心电图绘制。

下面将详细介绍每一个方面的设计方案。

1. 心率分析：心率是心电信号中最基本的参数之一，可以通过计算心电信号的RR间期来得到。

RR间期是相邻两个R波之间的时间间隔，R波是心电信号中最明显的波峰。

我们可以使用MATLAB中的信号处理工具箱来计算RR间期。

首先，我们需要对心电信号进行预处理，包括滤波和去除噪声。

常用的滤波方法有低通滤波和高通滤波。

低通滤波可以去除高频噪声，高通滤波可以去除低频噪声。

MATLAB中的fir1函数可以用于设计滤波器。

然后，我们可以使用MATLAB中的findpeaks函数来检测R波的位置。

findpeaks函数可以找到信号中的峰值，并返回峰值的位置和幅值。

通过计算相邻两个R波的时间间隔，就可以得到心率。

2. 心律失常检测：心律失常是心脏节律异常的一种表现，可以通过心电信号的特征来检测。

常见的心律失常包括心房颤动、心室颤动等。

我们可以使用MATLAB中的自动检测算法来检测心律失常。

首先，我们需要对心电信号进行预处理，包括滤波和去除噪声，同心率分析中的方法相同。

然后，我们可以使用MATLAB中的心律失常检测工具箱来进行心律失常检测。

心律失常检测工具箱提供了多种自动检测算法，包括基于模板匹配的方法、基于时间域特征的方法和基于频域特征的方法。

根据具体的需求和数据特点，选择合适的算法进行心律失常检测。

3. 心电特征提取：心电信号中包含丰富的信息，可以通过提取心电特征来辅助心脏疾病的诊断。

常见的心电特征包括QRS波群宽度、ST段变化和T波形态等。

我们可以使用MATLAB中的特征提取工具箱来提取心电特征。

如何使用Matlab进行心电信号处理与分析1. 引言心电信号是一种重要的生理信号，对心脏病的诊断和监测起着至关重要的作用。

Matlab是一种功能强大的工具，用于信号处理和数据分析，特别适用于心电信号处理。

本文将介绍如何使用Matlab进行心电信号处理与分析的方法和技巧。

2. 数据读取和预处理首先，需要将采集到的心电信号从数据文件中读取到Matlab中进行后续处理和分析。

可以使用Matlab提供的函数（如load、importdata等）来读取常见的数据格式（如txt、csv等）。

在读取完成后，进行数据预处理以去除可能存在的噪声和干扰。

常见的预处理方法包括滤波和去噪。

滤波可以通过设计数字滤波器（如低通滤波器、带通滤波器等）或应用现有的滤波器函数（如butter、cheby1等）来实现。

去噪可以通过信号处理技术（如小波变换、小波阈值去噪等）来实现。

3. 心电信号特征提取在预处理完成后，需要从心电信号中提取出有用的特征。

这些特征可以用于心脏异常的诊断和疾病监测。

常见的特征包括心率、QRS波群宽度、ST段和T波等。

心率可以通过计算RR间期的倒数来获得，即心率=60/RR间期。

QRS波群宽度可以通过计算QRS波群的起始点和结束点之间的时间差来获得。

ST段和T波的特征可以通过计算它们的幅值、持续时间和斜率来获得。

Matlab提供了许多函数和工具箱，可以方便地实现这些特征的提取。

例如，可以使用Matlab中的QRS检测函数（如ecgQRSdetect）来检测QRS波群，并计算起始点和结束点的时间差。

类似地，可以使用Matlab中的函数（如ecgwaveform）来计算ST段和T波的特征。

4. 心电信号分析心电信号分析常用于心脏病的诊断和疾病监测。

Matlab提供了许多工具和函数，可用于心电信号的分类和模式识别。

以下是一些常见的心电信号分析方法和技术：4.1 心律失常检测心律失常是一种常见的心脏问题，对人体健康产生重大影响。

在MATLAB中进行心电信号分析和心律失常检测心电信号是一种记录心脏电活动的重要生物信号，它可以提供有关心脏功能和疾病的有价值信息。

心律失常是一种心脏电活动异常的疾病，可以引起心脏的不规则搏动和功能障碍。

因此，心电信号分析和心律失常检测在临床诊断和监测中具有重要意义。

在MATLAB中进行心电信号分析和心律失常检测可以借助丰富的信号处理工具箱和算法。

首先，我们需要导入心电信号数据。

通常，心电信号数据以.csv或.txt格式存储，可以使用MATLAB的文件读取函数将数据加载到工作空间中。

加载完数据后，我们可以使用MATLAB提供的绘图函数来可视化心电信号。

绘制心电信号图形不仅可以直观地观察到心电波形的特征，还可以帮助我们确定适当的信号处理方法。

例如，心电信号通常包括P波、QRS波群和T波等特征，我们可以通过绘制心电图来确定这些特征的振幅、时间和形状。

在分析心电信号时，常常需要进行预处理，例如滤波和去基线。

MATLAB提供了多种滤波函数，例如低通滤波器和带通滤波器，可以根据需要选择适当的滤波器类型和参数。

在对心电信号进行滤波之后，还可以使用MATLAB的去基线函数将信号中的基线漂移去除，以便更好地分析心电特征。

除了预处理之外，心电信号的特征提取也是进行心律失常检测的重要步骤。

常见的特征包括心率、RR间期、心电形态特征等等。

心率可以通过计算心电信号中心跳的频率得出，RR间期表示相邻心跳的时间间隔。

这些特征可以通过MATLAB提供的函数进行计算，例如通过自相关函数计算心率，或者通过差分和峰值检测算法计算RR间期。

在进行心律失常检测时，可以根据心电信号的特征来判断是否存在异常。

例如，心律失常通常表现为心率加快或减慢、心律不齐等。

我们可以通过设置阈值或者使用机器学习算法来判断心律失常的存在。

MATLAB提供了多种机器学习工具箱，例如支持向量机和神经网络等，可以根据已知的心律失常数据进行训练并进行分类预测。

除了特征提取和心律失常检测，MATLAB还可以用于心电信号的可视化和报告生成。

基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物电信号，可以反映人体心脏的电活动情况。

通过对心电信号的分析与处理，可以帮助医生判断心脏的健康状况，诊断心脏疾病，并且对心脏病患者的治疗和康复起到重要的辅助作用。

本文将介绍基于MATLAB的心电信号的分析与处理设计。

首先，我们需要了解心电信号的基本特征和采集方式。

心电信号是由心脏肌肉的电活动引起的，通常采用心电图仪进行采集。

心电信号的主要特征包括心跳周期、心率、QRS波群等。

心电信号的采样频率通常为200Hz或以上，以保证信号的准确性和完整性。

在MATLAB中，我们可以使用多种方法对心电信号进行分析和处理。

首先，我们可以使用滤波器对信号进行去噪处理。

心电信号中常常存在各种噪声，如高频噪声、低频噪声和基线漂移等。

通过设计合适的滤波器，可以有效地去除这些噪声，提取出心电信号的有效信息。

其次，我们可以对心电信号进行特征提取。

心电信号的特征提取是心电信号分析的关键步骤，可以帮助我们了解心脏的电活动情况。

常用的特征包括心跳周期、心率、QRS波群的振幅和宽度等。

通过计算这些特征，可以得到心电信号的定量描述，为后续的诊断和治疗提供依据。

接下来，我们可以进行心电信号的分类和识别。

心电信号的分类和识别是心电信号分析的重要任务，可以帮助医生判断心脏的健康状况和诊断心脏疾病。

常见的分类和识别任务包括心律失常的检测、心脏病的诊断和心脏异常的监测等。

通过使用机器学习和模式识别算法，我们可以对心电信号进行自动分类和识别，提高诊断的准确性和效率。

此外，我们还可以进行心电信号的可视化和展示。

通过绘制心电图和心电波形，可以直观地展示心电信号的变化和特征。

MATLAB提供了丰富的绘图函数和工具箱，可以方便地进行数据可视化和结果展示。

通过对心电信号的可视化和展示，医生和研究人员可以更好地理解和分析心电信号，为临床诊断和科研工作提供支持。

综上所述，基于MATLAB的心电信号的分析与处理设计涉及到信号去噪、特征提取、分类和识别以及可视化和展示等多个方面。

基于MATLAB的心电信号的分析与处理设计心电信号是一种记录心脏活动的生理信号，它对于诊断心脏疾病和监测心脏健康非常重要。

基于MATLAB的心电信号分析与处理设计可以帮助医生和研究人员更好地理解心电信号，并从中提取有用的信息。

本文将详细介绍基于MATLAB的心电信号的分析与处理设计的步骤和方法。

首先，我们需要准备心电信号的数据。

可以从心电图仪器或数据库中获取心电信号数据。

在MATLAB中，可以使用`load`函数加载数据文件，并将其存储为一个向量或矩阵。

接下来，我们需要对心电信号进行预处理。

预处理的目的是去除噪声、滤波和去除基线漂移等。

常用的预处理方法包括滤波器设计、噪声去除和基线漂移校正。

在MATLAB中，可以使用`filtfilt`函数进行滤波，使用`detrend`函数进行基线漂移校正。

然后，我们可以对预处理后的心电信号进行特征提取。

特征提取是从信号中提取有用的信息，用于心脏疾病的诊断和监测。

常用的特征包括心率、QRS波形、ST段和T波形。

在MATLAB中，可以使用`findpeaks`函数找到QRS波形的峰值，并计算心率。

可以使用`findpeaks`函数找到ST段和T波形的峰值，并计算ST段和T波形的振幅。

接着，我们可以进行心电信号的分类和识别。

心电信号的分类和识别是根据特征提取的结果，将心电信号分为不同的类别，并进行心脏疾病的诊断和监测。

常用的分类和识别方法包括支持向量机、神经网络和决策树等。

在MATLAB中，可以使用`fitcsvm`函数进行支持向量机分类，使用`patternnet`函数进行神经网络分类，使用`fitctree`函数进行决策树分类。

最后，我们可以对心电信号进行可视化和报告生成。

可视化和报告生成可以将分析和处理结果以图形和文字的形式展示出来，便于医生和研究人员进行查看和分析。

在MATLAB中，可以使用`plot`函数进行信号的绘制，使用`title`函数和`xlabel`函数添加标题和坐标轴标签，使用`saveas`函数保存图形为图片文件，使用`fprintf`函数将分析结果输出到文本文件。

基于MATLAB 的心电信号QRS 波标定方法的研究摘要：心电信号特征参数的提取和检测是心电图分析的基础，而在ECG 分析中，快速准确地检出QRS 波群十分关键，本文对QRS 波的识别方法进行研究，对传统的Moriet-Mahoudeaux 算法进行改进，并提出了自己的改进算法，通过MA TLAB 编写程序实现这一算法，并用MIT-BIH 心电数据库对这一算法进行检验，同时与传统的算法检测结果进行实验对比，结果表明该算法简单有效，准确率高。

关键字：ECG ；MA TLAB ；MIT 心电数据；QRS 波标定一、引言心电数据的波形识别和参数提取是心电自动化分析系统的关键，其可靠性和准确性直接决定诊断结果的准确性。

在ECG 检测中QRS 波是检测的关键，只有正确识别了R 波的位置，才能分析ECG 的其他细节，从而进行参数测量和波形分析。

因此R 波标定的准确性，对于心电分析技术是很重要的。

目前，R 波标定的方法有很多种[1-3]，但是各种方法均有不足，因为心电信号波形的复杂性和各种类型的噪声存在生理上的变异性，都使R 波的标定有很大困难。

本文对Moriet-Mahoudeaux 算法进行改进，在一定程度上消除了QRS 波的漏检与错检。

由于MATLAB 的具有强大的信号处理功能，本文采用MATLAB 作为编程工具。

二、QRS 波的识别2.1心电信号的简述典型的心电波形包括P 波、QRS 波群和T 波。

P 波反映了左右两心房的去极化过程，QRS 波群代表左右两心室去极化过程的电位变化，它通常包括了3个紧密相连的电位波动，T 波反映了心室复极化过程中的电位变化．除了各波的形状有特定意义外，各波之间的时间间隔在临床上也有重要的理论和实践意义。

2.2 QRS 波识别的算法及其改进1981年，Moriet-Mahoudeaux [4]根据正常心电信号的特点和幅频特性，首次提出了幅值和一阶导数的算法，也称为Moriet-Mahoudeaux 算法。

课题二基于MATLAB的心电信号分析系统的设计与仿真摘要：本文是利用MATLAB软件对美国麻省理工学院提供的MIT-BIH数据库的122号心电信号病例进行分析，利用MATLAB软件及simulink平台对122号心电信号的病例进行读取、插值、高通滤波、低通滤波等的处理。

将心电信号中的高频和低频的杂波进行滤除后对插值前后滤波前后的时域波形及频谱进行分析。

同时也将滤波器的系统函数进行读取，分析，画出滤波的信号流程图，也分析各个系统及级联后的系统的冲击响应、幅频响应、相位响应和零极点图来判断系统的稳定性，并用MATLAB软件将图形画出，以便于以后的对系统进行分析。

关键词：MATLAB，simulink，心电信号，滤波器1.课程设计的目的、意义：本设计课题主要研究数字心电信号的初步分析及滤波器的应用。

通过完成本课题的设计，拟主要达到以下几个目的：(1)了解MATLAB软件的特点和使用方法，熟悉基于Simulink的动态建模和仿真的步骤和过程；(2)了解人体心电信号的时域特征和频谱特征；(3)进一步了解数字信号的分析方法；(4)通过应用具体的滤波器进一步加深对滤波器理解；(5)通过本课题的设计，培养学生运用所学知识分析和解决实际问题的能力。

2 设计任务及技术指标：设计一个简单的心电信号分析系统。

对输入的原始心电信号，进行一定的数字信号处理，进行频谱分析。

采用Matlab语言设计，要求分别采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。

根据具体设计要求完成系统的程序编写、调试及功能测试。

2.1必做部分：2.1.1读取原始心电信号美国麻省理工学院提供的MIT-BIH数据库是一个权威性的国际心电图检测标准库，近年来应用广泛，为我国的医学工程界所重视。

MIT-BIH数据库共有48个病例，每个病例数据长30min，总计约有116000多个心拍，包含有正常心拍和各种异常心拍，内容丰富完整。

目录1、课程设计的目的 (1)2、课程设计的原理 (1)2.1用窗函数法设计FIR滤波器 (1)2.2用巴特沃斯法设计IIR低通滤波器 (1)3、课程设计设计步骤及结果分析 (1)3.1心电信号采集......................................... 错误!未定义书签。

3.2源数据的导入 (2)3.3绘出源心电信号的时域波形图和频谱图并进行分析 (2)3.4含噪心电信号合成 (3)3.5时域波形差 (5)3.6数字滤波器设计及滤波 (6)3.7心电信号时域波形及频谱的观察和分析 (12)4、心得体会 (18)1 课程设计的目的通过对常用数字滤波器的设计和实现，掌握数字信号处理的工作原理及设计方法；熟悉设计数字滤波器的方法，掌握利用数字滤波器对信号进行滤波的方法，掌握数字滤波器的计算机仿真，并能够对设计结果加以分析。

2 课程设计的原理2.1、用窗函数法设计FIR滤波器根据过渡宽带及阻带衰减要求，选择窗函数的类型并估计窗口长度N，窗函数类型可根据最小阻带衰减As独立选择，因为窗口长度N对最小阻带衰减As没有影响，在确定窗函数类型以后，可根据过渡宽带小于给定指标确定所拟用的窗函数的窗口长度N，设待求滤波器的过渡宽带，它与窗口长度N近似成反比，窗函数类型确定后，其计算公式也确定了，不过这些公式是近似的，得出的窗口长度还要在计算中逐步修正，原则上在保证阻带衰减满足要求的情况下，尽量选择较小的N，在N和窗函数类型确定后，即可调用MA TLAB中的窗函数求出窗函数。

2.2、用巴特沃斯法设计IIR低通滤波器巴特沃斯低通滤波器的幅度平方函数中，N为滤波器的阶数。

在Ω=Ωc附近，随着Ω加大，幅度迅速下降。

幅度下降的速度与阶数N有关，N越大，通带愈平坦，过渡带愈窄，过渡带与阻带幅度下降的速度愈快，总的频响特性与理想低通滤波器的误差愈小。

3 课程设计设计步骤及结果分析3.1、心电信号采集心电信号作为心脏电活动在人体体表的表现，信号一般比较微弱，幅度在10μV~5mV，频率为0.05~100Hz。

基于matlab的操作员心电信号QRS波检测及分析1引言众所周知，疲劳是人的一个自然的生理现象，它的产生与一个人的劳动强度、工作环境、本身的健康和情绪等等有关，是人体的一种自我调节和保护功能。

当疲劳被人们感觉时就意味着此刻需要好好休息一下。

但是随着现在经济的高速发展与生活节奏的加快，许多工作人员因为种种原因，都是顶着疲劳继续工作，这样就使得人体产生的疲劳成为一些事故的根本导火索。

本文要探索的是与人疲劳有关的心电信号，通过对人体心电信号的研究，来找出人的疲劳度量，预防人因为过度疲劳工作而导致事故的发生。

本项目通过实验方法采集了执行过程控制任务的操作员的心电信号，通过确定阈值求极值确立R波，然后通过R波确立其前后最近的最低点分别为QS波信号，从而计算出操作员的心电QRS波等时间间隔，最后分析心电R波时间间隔和操作员主观疲劳程度、焦虑程度、努力程度和客观任务负荷的相关性。

2心电原理人体内蕴藏着大量丰富的生物电信号，如：脑电信号、心电信号、眼电信号、肌电信号、皮肤电压反应信号等，这些电信号都包含着大量的信息，它们大多都是在各种因素下由复杂生命体发出的不稳定的、幅值微弱的低频生理信号。

而我们研究的便是其中的心电信号，心信号较之其他生物电信号更容易检测，便于实时监测。

心脏周围的组织和体液都能导电，因此可将人体看成为一个具有长、宽、厚三度空间的容积导体。

心脏好比电源，无数心肌细胞动作电位变化的总和可以传导并反映到体表。

在体表很多点之间存在着电位差，也有很多点彼此之间无电位差是等电的。

心脏在每个心动周期中，由起搏点、心房、心室相继兴奋，伴随着生物电的变化，这些生物电的变化称为心电。

现在的科技已经可以通过采取一些有效设备和技术手段捕获人体可用的电信号，并对其进行信号采集与分析，进而有效破译其包含信息，利用这些大量的生命体征信息来对人的生活、工作、医疗等许多方面进行准确而有效的改善和调整。

心电信号受到许多因素的影响，如：疲劳、疾病等等。
