雷达成像技术在气象探测中的应用气象探测是探测大气环境和气象现象的一种技术,在现代气象预报和天气监测中占有举足轻重的地位。
而雷达成像技术则是被广泛应用于气象领域的一种重要技术手段。
本文将详细阐述雷达成像技术在气象探测中的应用。
一、雷达成像技术的原理及特点雷达成像技术是利用微波信号对某物体进行扫描,通过信号反射的强度来确定物体的位置、形态和构成,并形成成像的技术。
与传统的距离雷达相比,雷达成像技术有以下特点:1.成像分辨率高。
传统的雷达可以侦测到目标的位置和速度等信息,但不能提供目标的形态信息。
而雷达成像技术可以提供目标的形态信息,并且分辨率较高,能够探测到更小的目标。
2.成像速度快。
传统的雷达需要多次扫描来确定目标的位置和速度,而雷达成像技术只需要一次扫描就能够形成目标的图像。
3.应用范围广。
雷达成像技术可以应用于各种领域,如航空、军事、气象等,被广泛应用。
二、1.天气监测雷达成像技术在天气监测中的应用主要是探测降水和气象雷达。
降水雷达是一种专门用于探测降水的雷达。
它通过探测反射回来的微波信号的强度和时延来确定降水的强度、类型和分布。
气象雷达则是用于探测大气中的物理参数,如雨滴、冰晶、云层等。
通过对这些物理参数的探测,可以更准确地预测天气变化,提高天气预报的准确性。
2.气象灾害监测雷达成像技术在气象灾害监测中的应用主要是探测风暴和龙卷风等气象灾害。
通过雷达成像技术可以获取风暴和龙卷风的大小、形态、强度和移动方向等信息,从而可以及时预警和采取必要的应对措施,保障公众的生命财产安全。
3.航空气象监测雷达成像技术在航空气象监测中的应用主要是探测飞行中的降雨、冰晶和雷暴等气象现象。
通过对这些气象现象的探测,可以为航空公司和机场提供实时的天气信息,以便决策和调整航班计划,提高航班安全性。
三、雷达成像技术在气象探测中的发展趋势随着雷达成像技术的不断发展,其在气象探测中的应用也在不断扩展和深化。
未来,雷达成像技术在气象探测中的发展趋势主要有以下几个方向:1.提高分辨率。
雷达成像技术在目标识别中的应用第一部分:雷达成像技术的基本原理雷达成像技术是以雷达信号为基础的目标成像技术。
雷达信号是由雷达发射器发射出去的电磁波,经过一定时间后,通过雷达接收器接收到回波信号。
雷达成像技术是通过对雷达接收到的回波信号进行处理和分析,形成目标的成像图像。
雷达成像技术的基本原理可以用以下公式来描述:R = ct/2其中,R表示目标与雷达设备的距离,c是光速,t是回波信号所需时间。
利用这个公式,可以测量目标与雷达设备之间的距离。
对于雷达成像技术,其基本原理是利用雷达设备从不同的方向对目标进行探测,通过聚合多次探测到的回波信号,形成目标的成像图像。
其中,雷达设备在探测时可以通过改变发射信号的频率,或者改变探测时的视角等方式来获取更为准确的目标成像图像。
第二部分:雷达成像技术在目标识别中的应用1. 地貌和海洋观测雷达成像技术在地貌和海洋观测中有着非常重要的应用。
在地貌观测中,雷达成像技术可以用来探测地面的高度、地形等信息,进而进行地图制作等工作。
在海洋观测中,雷达成像技术可以用来探测海面的波浪、海流等信息,对于洋流等大规模海洋现象的分析和研究有着重要的意义。
2. 空中交通管制雷达成像技术在空中交通管制中有着非常重要的应用。
在航空管制中,雷达成像技术可以用来追踪和识别飞机等飞行器,对于航班的安全和正常进行有着非常重要的作用。
3. 军事领域在军事领域,雷达成像技术可以用来进行目标识别和打击。
例如,在导弹和炸弹的打击中,可以利用雷达成像技术对目标进行识别和定位,从而实现精准制导和打击。
4. 航天领域在航天领域,雷达成像技术可以用来进行航天器的定位和跟踪,对于轨道控制和调整有着非常重要的意义。
此外,雷达成像技术还可以用来探测太空中的天体和宇宙射线等信息。
第三部分:雷达成像技术的未来发展1. 多波段雷达为了获得更为精确的目标成像信息,未来的雷达成像技术可能会发展成为多波段雷达。
多波段雷达可以同时利用多个频段的信号进行探测,从而获得更为丰富的目标信息。

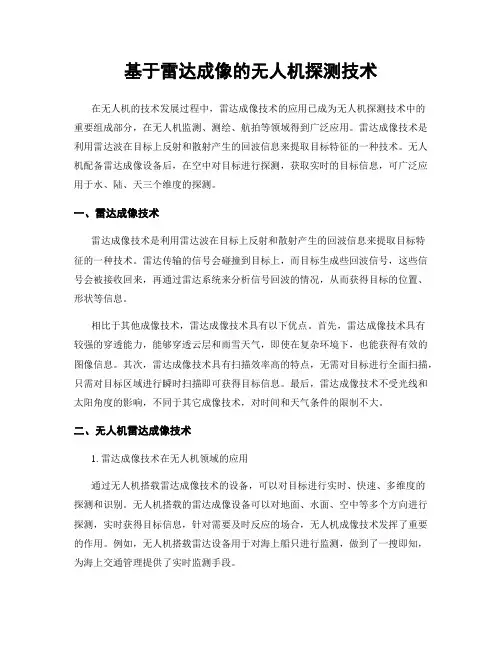

基于雷达成像的无人机探测技术在无人机的技术发展过程中,雷达成像技术的应用已成为无人机探测技术中的重要组成部分,在无人机监测、测绘、航拍等领域得到广泛应用。
雷达成像技术是利用雷达波在目标上反射和散射产生的回波信息来提取目标特征的一种技术。
无人机配备雷达成像设备后,在空中对目标进行探测,获取实时的目标信息,可广泛应用于水、陆、天三个维度的探测。
一、雷达成像技术雷达成像技术是利用雷达波在目标上反射和散射产生的回波信息来提取目标特征的一种技术。
雷达传输的信号会碰撞到目标上,而目标生成些回波信号,这些信号会被接收回来,再通过雷达系统来分析信号回波的情况,从而获得目标的位置、形状等信息。
相比于其他成像技术,雷达成像技术具有以下优点。
首先,雷达成像技术具有较强的穿透能力,能够穿透云层和雨雪天气,即使在复杂环境下,也能获得有效的图像信息。
其次,雷达成像技术具有扫描效率高的特点,无需对目标进行全面扫描,只需对目标区域进行瞬时扫描即可获得目标信息。
最后,雷达成像技术不受光线和太阳角度的影响,不同于其它成像技术,对时间和天气条件的限制不大。
二、无人机雷达成像技术1. 雷达成像技术在无人机领域的应用通过无人机搭载雷达成像技术的设备,可以对目标进行实时、快速、多维度的探测和识别。
无人机搭载的雷达成像设备可以对地面、水面、空中等多个方向进行探测,实时获得目标信息,针对需要及时反应的场合,无人机成像技术发挥了重要的作用。
例如,无人机搭载雷达设备用于对海上船只进行监测,做到了一搜即知,为海上交通管理提供了实时监测手段。
2. 无人机雷达成像技术的分类无人机雷达成像技术包括侧视雷达、合成孔径雷达和相控阵雷达。
其中,侧视雷达是基于雷达波的散射特性来进行目标成像,具有对复杂目标的探测能力;合成孔径雷达则利用多个简单雷达的数据进行合成,构成高分辨率的雷达图像,这种技术广泛应用于航空侦察和空间遥感等领域;相控阵雷达则基于电子波束扫描的思想,能够快速获得目标的信息。

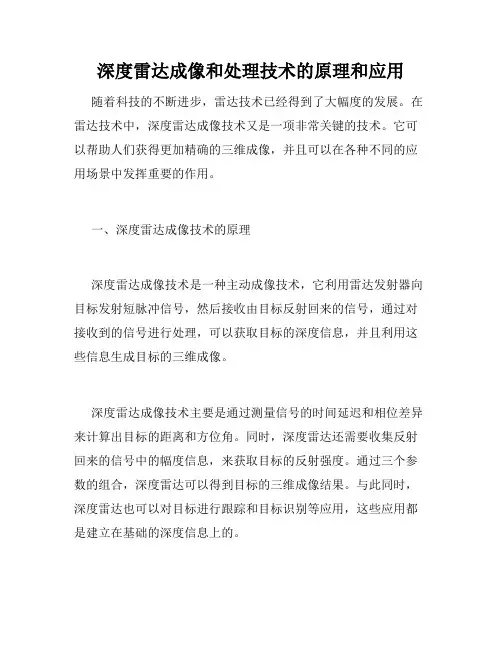

深度雷达成像和处理技术的原理和应用随着科技的不断进步,雷达技术已经得到了大幅度的发展。
在雷达技术中,深度雷达成像技术又是一项非常关键的技术。
它可以帮助人们获得更加精确的三维成像,并且可以在各种不同的应用场景中发挥重要的作用。
一、深度雷达成像技术的原理深度雷达成像技术是一种主动成像技术,它利用雷达发射器向目标发射短脉冲信号,然后接收由目标反射回来的信号,通过对接收到的信号进行处理,可以获取目标的深度信息,并且利用这些信息生成目标的三维成像。
深度雷达成像技术主要是通过测量信号的时间延迟和相位差异来计算出目标的距离和方位角。
同时,深度雷达还需要收集反射回来的信号中的幅度信息,来获取目标的反射强度。
通过三个参数的组合,深度雷达可以得到目标的三维成像结果。
与此同时,深度雷达也可以对目标进行跟踪和目标识别等应用,这些应用都是建立在基础的深度信息上的。
二、深度雷达成像技术的应用深度雷达成像技术可以用于许多不同的应用场景。
下面介绍几个常见的应用场景。
1、自动驾驶:深度雷达成像技术可以帮助自动驾驶汽车获得更加精确的环境信息。
通过深度雷达成像技术,汽车可以对周围的物体进行精确的感知,从而避免碰撞和出现其他危险情况。
2、安全监控:深度雷达成像技术可以帮助监控系统识别出不同的物体,并且检测出可能出现的危险情况。
这种技术在安保领域和公共安全领域都有很多应用。
3、医疗影像:深度雷达成像技术可以帮助医疗领域获得更加精确的影像信息。
医生可以利用深度雷达成像技术生成精确的三维图像,并且根据这些图像来制定更加精确的治疗方案。
4、机器人:机器人可以利用深度雷达成像技术来识别物体并且处理周围环境的信息。
机器人可以通过对目标进行三维成像来识别出目标的位置、大小和形状等信息。
三、深度雷达成像技术的未来随着深度雷达成像技术的不断发展,它将会在更多领域得到应用。
例如,深度雷达成像技术可以用于智能家居领域,帮助家居设备更加智能地处理人们的声音、图像和手势等信息。

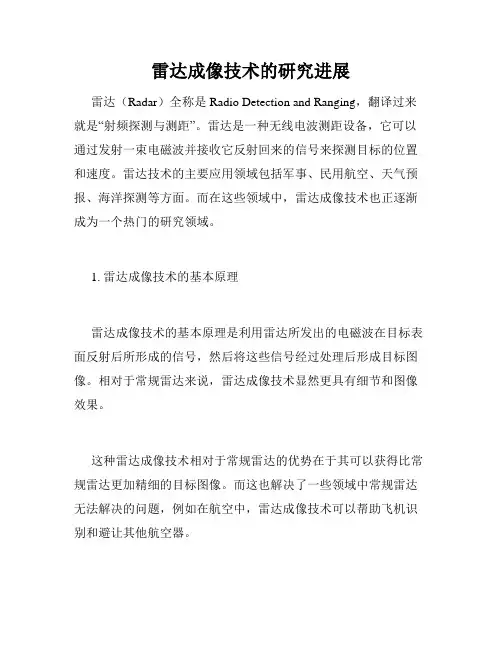

雷达成像技术的研究进展雷达(Radar)全称是Radio Detection and Ranging,翻译过来就是“射频探测与测距”。
雷达是一种无线电波测距设备,它可以通过发射一束电磁波并接收它反射回来的信号来探测目标的位置和速度。
雷达技术的主要应用领域包括军事、民用航空、天气预报、海洋探测等方面。
而在这些领域中,雷达成像技术也正逐渐成为一个热门的研究领域。
1. 雷达成像技术的基本原理雷达成像技术的基本原理是利用雷达所发出的电磁波在目标表面反射后所形成的信号,然后将这些信号经过处理后形成目标图像。
相对于常规雷达来说,雷达成像技术显然更具有细节和图像效果。
这种雷达成像技术相对于常规雷达的优势在于其可以获得比常规雷达更加精细的目标图像。
而这也解决了一些领域中常规雷达无法解决的问题,例如在航空中,雷达成像技术可以帮助飞机识别和避让其他航空器。
2. 雷达成像技术的分类雷达成像技术可大致分为两大类,即合成孔径雷达(Synthetic Aperture Radar,SAR)和雷达散射截面成像(Radar Scattering Cross-section Imaging,RSC).合成孔径雷达的原理是将连续的雷达信号进行采样,并在计算机中将它们组合在一起,以模拟一个由单个大天线发送的雷达信号。
这样的完成的目标是获得比单独的雷达信号更高分辨率的雷达图像。
通过这种方式可以获得更高的分辨率,并且可以消除传统雷达由于天线大小和目标距离限制而产生的限制。
从而可以实现对小目标的精细探测。
而雷达散射截面成像则是通过基于雷达反射率的计算、图像处理和建模等手段,获得目标的散射截面,进而获取目标的形状、大小、姿态等特征信息。
该技术常用于对飞机、舰船等复杂目标的识别与辨识。
3. 雷达成像技术的应用目前,雷达成像技术的应用已经逐渐扩展到很多领域。
例如:(1)军事领域:在军事领域中,雷达成像技术是一项非常重要的技术。
通过这种技术,可以快速且精确地获取军事目标的位置和特征信息。
雷达系统中的信号处理与成像技术雷达系统是一种利用电磁波来探测目标的无线电系统。
它广泛应用于军事、航空、天气预报、海洋航行等领域。
作为一种重要的探测技术,雷达系统中的信号处理与成像技术的发展也非常迅速。
一、雷达系统的原理雷达系统通常由发射机、天线、接收机、处理器等几个部分组成。
雷达的基本工作原理是:发射出一束电磁波,由天线发射出去,当它遇到一个目标时,会产生反射波并被天线接收。
接收机会将接收到的反射波电信号传输到处理器中,处理器经过一定的分析处理后就可以获得目标的位置、速度、方位和高度等信息。
二、雷达成像技术的分类雷达成像技术可以分为以下两种:1. 合成孔径雷达成像技术合成孔径雷达成像技术是一种高分辨率成像技术。
这种成像技术可以提供极高的分辨率,可以产生地形图、海洋等领域所需的高质量成像数据。
它的主要原理是通过收集目标地表被照射到的回波,然后形成地图,进行分析处理。
这种技术需要多次照射,所以需要较长的时间才能够完成成像任务。
2. 脉冲Doppler雷达成像技术脉冲Doppler雷达成像技术是一种高速成像技术。
这种技术可以通过对高速移动目标的速度进行准确的识别和跟踪,在车辆自动导航、目标跟踪和军事应用等领域具有重要的应用价值。
它的主要原理是跟踪由目标散射的回波,根据回波的时间微调雷达频率,获得目标的速度及其位置数据。
三、雷达信号处理技术雷达信号处理技术是用于提取、处理雷达信号的一种技术。
准确的信号处理可以改善雷达探测的效果,提高成像的分辨率,从而更好地识别和跟踪目标。
雷达信号处理技术包括以下步骤:1.回波信号的接收与处理这个步骤初始时接收到的回波信号可能很微弱,因此需要将其放大,以便进一步处理。
2.对目标进行成像在成像期间,需要将回波信号变成三维图像,这样就可以更清楚地了解目标的位置和动态。
3.信号匹配与跟踪对于多个回波信号,需要通过信号匹配与跟踪来确定这些信号是来自于同一目标还是来自于不同的目标。
相控阵雷达成像技术研究与应用随着科技的不断进步,雷达技术也在快速发展。
相控阵雷达成像技术作为雷达技术中的重要一环,在军事、民用等领域中得到广泛应用。
本文将探讨相控阵雷达成像技术的研究和应用,从原理、优势到实际应用中的案例进行分析。
一、相控阵雷达成像技术原理相控阵雷达成像技术是基于微波成像技术而来的,其主要运用了相控阵雷达和信号处理技术。
相控阵雷达技术是通过相对运动的物体,发射出的短脉冲波在回波时识别目标,并记录角度和距离。
信号处理技术可以对这个过程中获得的数据进行加工,最终输出成为图像。
相控阵雷达将大量的小电子元器件制成一个大天线阵列,每个元器件单独控制,这样,雷达可以发出不同的电磁波成像,每次成像范围比普通雷达更大,便于获取更多信息。
其原理就是由阵列中的不同单元产生不同的电波,控制发射波的相位,以实现波束的转向。
在接收信号时,接收阵列中的每个单元的响应信号被传递到处理器,处理器对这些信号进行处理,可以达到干扰消除和目标定位的效果。
该技术比传统的雷达成像技术更具有高分辨率、高精度、高可靠性和高灵敏度等优势。
二、相控阵雷达成像技术的优势1.高效性:相控阵雷达成像技术在图像处理方面具有非常高的效率,可以在短时间内获得高质量的图像,准确地定位物体。
这种成像技术在航空航天、军事侦察、海上探测、无人机巡航等方面得到了广泛的应用。
2.高分辨率:相控阵雷达成像技术可以得到非常高分辨率的图像,通过信号处理技术可以进行目标分离和目标定位。
这种成像技术在地震勘探、反恐、边防巡逻等方面具有重要的应用。
3.多用途:相控阵雷达成像技术具有广泛的应用范围,可以进行直接成像、成像跟踪、应急巡查等的工作。
同时,它可以进行目标分析,例如在军事应用中能够识别友军与敌军。
三、相控阵雷达成像技术在实际应用中的案例1.军事侦察:相控阵雷达成像技术在军事侦察中得到广泛的应用。
例如,相控阵雷达可以被安装到反隐形战斗机上,通过高清晰度的图像可以迅速查找和分辨目标,达到快速有效地侦察的目的。
毫米波雷达成像技术及应用毫米波雷达成像技术是一种利用毫米波频段进行雷达成像的技术。
毫米波频段在30 GHz至300 GHz之间,具有较高的频率和短波长,因此具有很多优势和应用前景。
毫米波雷达成像技术主要通过对目标物体反射的毫米波信号进行探测和分析,得到目标物体的形状、距离、速度等信息。
首先,毫米波雷达成像技术具有较高的分辨率。
由于毫米波的波长较短,能够更精细地探测目标物体的细节信息,对于微小目标的检测具有较高的准确性。
这使得毫米波雷达成像技术在安全监测、医疗影像等领域具有广泛的应用潜力。
比如,可以用于安全领域的人体检测、姿势识别、行为分析等,或者用于医疗领域的乳腺癌早期检测、皮肤病变识别等。
其次,毫米波雷达成像技术具有较强的穿透性。
由于毫米波在大气中的衰减较小,可以更好地穿透到障碍物之后进行探测。
这使得毫米波雷达成像技术在隐蔽目标检测、遥感探测等领域具有优势。
例如,可以用于地质勘探中的地下油气储层探测、隐蔽武器或精密设备的检测等。
此外,毫米波雷达成像技术具有较好的抗干扰性能。
由于毫米波频段的使用较少,受到干扰的概率相对较小,可以减少误报率。
这对于一些对误报率要求较高的场景非常重要,比如在机场安检中,可以利用毫米波雷达成像技术进行人体检测,准确检测出可能藏匿在身体上的违禁物品。
此外,毫米波雷达成像技术还具有较强的适应性。
由于毫米波信号的特性,可以适应各种不同的环境条件。
比如,在恶劣的天气条件下,比如雨、雪等,毫米波雷达成像技术也能够比较好地工作,不受天气影响。
因此,毫米波雷达成像技术可以应用于气象预测、空中交通管理等领域,提供准确的信息支持。
总结来说,毫米波雷达成像技术以其高分辨率、强穿透性、抗干扰性和适应性等特点,具有广泛的应用前景。
它在安全监测、医疗影像、地质勘探、隐蔽目标检测、违禁品检测、气象预测等领域都有重要的应用价值。
随着技术的不断发展,毫米波雷达成像技术将逐渐成为各个领域中不可或缺的技术手段之一。

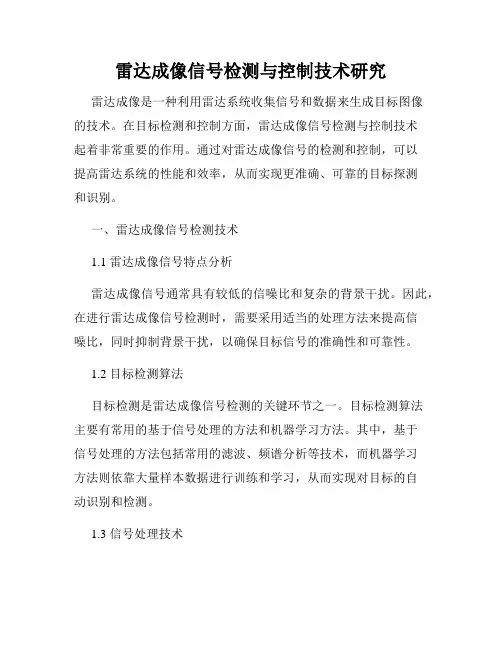

雷达成像信号检测与控制技术研究雷达成像是一种利用雷达系统收集信号和数据来生成目标图像的技术。
在目标检测和控制方面,雷达成像信号检测与控制技术起着非常重要的作用。
通过对雷达成像信号的检测和控制,可以提高雷达系统的性能和效率,从而实现更准确、可靠的目标探测和识别。
一、雷达成像信号检测技术1.1 雷达成像信号特点分析雷达成像信号通常具有较低的信噪比和复杂的背景干扰。
因此,在进行雷达成像信号检测时,需要采用适当的处理方法来提高信噪比,同时抑制背景干扰,以确保目标信号的准确性和可靠性。
1.2 目标检测算法目标检测是雷达成像信号检测的关键环节之一。
目标检测算法主要有常用的基于信号处理的方法和机器学习方法。
其中,基于信号处理的方法包括常用的滤波、频谱分析等技术,而机器学习方法则依靠大量样本数据进行训练和学习,从而实现对目标的自动识别和检测。
1.3 信号处理技术信号处理技术在雷达成像信号检测中起到至关重要的作用。
常见的信号处理技术包括时域滤波、频域滤波、小波变换等。
这些技术可以有效地提高信噪比,去除噪声和干扰,以实现对目标信号的准确检测和控制。
二、雷达成像信号控制技术2.1 自适应目标探测自适应目标探测技术是指雷达系统可以自动调整参数和工作模式,以适应不同场景和目标的探测需求。
通过自适应目标探测技术,可以实现对复杂背景和目标的准确探测,从而提高雷达系统的反应速度和探测效率。
2.2 收发系统设计收发系统设计是雷达成像信号控制技术的关键环节。
设计合理的收发系统能够满足不同探测需求,提高雷达系统的探测效果。
在收发系统设计中,需要考虑到天线设计、发射功率控制、接收灵敏度等因素,以实现对目标信号的准确接收和控制。
2.3 非线性目标控制非线性目标控制是指雷达系统可以对非线性目标实现探测和控制。
由于目标形态的复杂性和雷达成像信号的非线性特点,对非线性目标的探测和控制是一项具有挑战性的任务。
通过合理的算法设计和模型建立,可以实现对非线性目标的高效探测和控制。

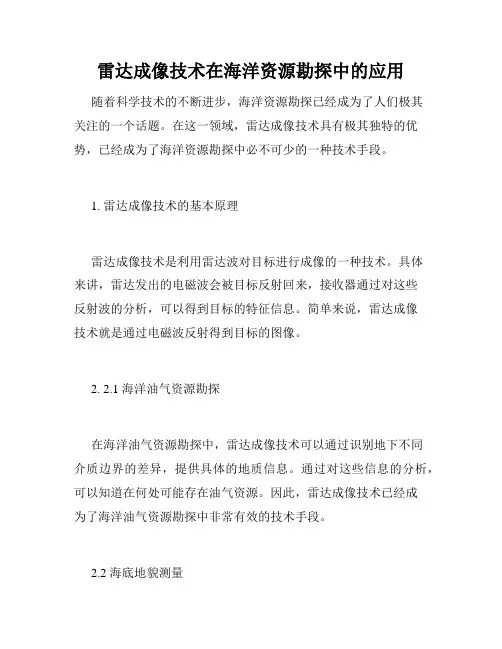

雷达成像技术在海洋资源勘探中的应用随着科学技术的不断进步,海洋资源勘探已经成为了人们极其关注的一个话题。
在这一领域,雷达成像技术具有极其独特的优势,已经成为了海洋资源勘探中必不可少的一种技术手段。
1. 雷达成像技术的基本原理雷达成像技术是利用雷达波对目标进行成像的一种技术。
具体来讲,雷达发出的电磁波会被目标反射回来,接收器通过对这些反射波的分析,可以得到目标的特征信息。
简单来说,雷达成像技术就是通过电磁波反射得到目标的图像。
2. 2.1 海洋油气资源勘探在海洋油气资源勘探中,雷达成像技术可以通过识别地下不同介质边界的差异,提供具体的地质信息。
通过对这些信息的分析,可以知道在何处可能存在油气资源。
因此,雷达成像技术已经成为了海洋油气资源勘探中非常有效的技术手段。
2.2 海底地貌测量利用雷达成像技术,可以轻松地对海底地形进行测量。
通过反射回来的电磁波的时间差异,我们可以非常准确地得知海底地形的高低差异。
这对于海底矿产资源的勘探以及水下建筑物的定位都非常重要。
2.3 海洋环境监测雷达成像技术也可以用于海洋环境监测。
通过对海面、海底及其附近环境的电磁波的反射及吸收特性的定量分析,可以得到海洋环境的污染、生态系统等多种信息。
同时,雷达成像技术可以实现对船只、漂浮物、冰山等目标的监视,从而保障海上安全。
3.雷达成像技术在海洋资源勘探中的优势与其他海洋资源勘探技术相比,雷达成像技术具有独特的优势。
特别是在探测海底的情况下,雷达成像技术能够有效地穿透海水和沉积物,无论是杂乱的海底地形还是沉积物的障碍,都可以轻松地被排除在外。
而且,雷达成像技术还可以使用不同频率的电磁波进行探测,使得这一技术可以灵活适用于不同的勘探任务。
4. 结语总之,雷达成像技术在海洋资源勘探中的应用是非常广泛的。
通过这一技术手段,可以极大地提高勘探的效率和精度,为海洋资源的保护和合理利用提供了有力的技术支持。
雷达成像技术在环境检测中的应用雷达成像技术是一种基于微波能量的无线通信技术,已经被广泛应用于各个领域,包括军事、航空航天、自动驾驶等。
随着技术的不断发展,雷达成像技术在环境检测中也得到了广泛应用。
一、雷达成像技术的原理及特点雷达成像技术通过测量微波的回波信号来获取目标物体在空间中的分布信息,进而实现对目标的成像。
其原理在于,雷达传输出发射信号后,信号会被目标物体反射,传回雷达接收机,形成回波信号。
通过测量回波信号的时间差、频率差、相位差等参数,可以确定目标物体的距离、速度、角度等信息。
雷达成像技术具有不受天气影响、能够穿透障碍物、测量精度高等特点,同时它还可以对复杂环境下的目标进行成像,因此在环境检测中被广泛应用。
二、雷达成像技术在空气污染监测中的应用空气污染已经成为当今社会面临的一个严重问题。
传统的监测方法主要是通过人工设备采样、分析空气中的污染物质,费时费力且精度有限。
而利用雷达成像技术可以实现对大范围空气污染物的实时监测和成像,具有高精度和高效率的特点。
通过使用雷达成像技术可以获取空气中有害物质的分布情况,并可以对不同污染物进行成像。
由于环境中有害物质存在的复杂性,需要将多项技术结合起来,如利用基于气溶胶光学厚度的遥感数据配合雷达成像技术进行分析。
三、雷达成像技术在水质检测中的应用水质监测是一项重要的环保任务,水中的污染物质的种类和浓度不仅会对生态系统造成影响,也会对人类健康产生危害。
而传统的水质监测主要是通过人工采样和实验室分析来完成,效率较低且成本较高。
而雷达成像技术可用于实时监测水体中的污染物质分布情况。
雷达成像技术可以对水体中污染物质的分布情况进行成像,可以通过测量污染物质对微波的反射和散射特性来确定污染物质的浓度和种类等信息。
利用此技术可以对水域污染的情况进行实时监测,及时发现问题,对处理污染问题有很大帮助。
四、雷达成像技术在动植物监测中的应用动植物监测是一项较为常见的环境检测任务,可以帮助预测和评估生态系统状态及环境变化,雷达成像技术可以对生物信息进行实时监测和记录。
雷达成像技术书
以下是两本关于雷达成像技术的书籍推荐:
1. 《雷达成像技术》
作者:张直中
本书系统地阐述了雷达成像的基本原理和方法,包括合成孔径雷达、逆合成孔径雷达、多普勒波束锐化、极化雷达成像以及其他形式的雷达成像。
书中还介绍了雷达成像的应用领域,包括军事、遥感、气象、海洋等。
2. 《合成孔径雷达成像原理与应用》
作者:殷红成等
本书在介绍合成孔径雷达基本原理的基础上,对合成孔径雷达的发展历程、系统设计、成像算法及数据处理方法等进行了详细的论述,并给出了大量的应用实例。
此外,本书还介绍了干涉合成孔径雷达、极化合成孔径雷达等新技术的发展和应用。
这两本书都是关于雷达成像技术的经典著作,对于初学者和专业人士都有很高的参考价值。
如果你对雷达成像技术感兴趣,可以选择其中一本进行阅读。
雷达成像技术在无人机中的应用一、引言无人机技术的迅猛发展为人们带来了广阔的应用前景,其中雷达成像技术在无人机中的应用日益受到关注。
雷达成像技术通过发送和接收雷达信号,可高分辨率地获取目标的空中图像,有效提升了无人机的目标探测、跟踪和识别能力。
本文将着重介绍雷达成像技术在无人机中的应用。
二、雷达成像技术概述1. 雷达成像原理雷达成像技术是通过向目标发射脉冲雷达信号,接收反射回来的信号来获取目标信息。
根据回波信号的时间、幅度、相位等特征,可以将目标的空间信息重构成二维或三维图像。
2. 雷达成像分类根据成像方式,雷达成像可分为合成孔径雷达(SAR)和实时成像雷达(ISAR)。
SAR通过合成一个大孔径,利用目标相对于雷达的运动合成高分辨率图像;ISAR则是在雷达和目标之间相对运动的过程中,实时生成目标的高分辨率图像。
三、雷达成像技术在无人机中的应用1. 目标探测和跟踪无人机搭载雷达成像系统可以快速准确地发现目标,并跟踪目标的位置和动态信息。
在搜索和救援、侦察、边防巡逻等应用场景中,无人机的雷达成像技术能够在复杂环境中有效地探测目标,提供实时的情报支持。
2. 地形感知和导航雷达成像技术可以获取地面或海面的三维地形图像,在无人机的自主导航和飞行控制中起到重要作用。
无人机借助雷达成像系统可以实时感知障碍物、地表结构等信息,提供精确的地标和导航数据,确保无人机安全飞行。
3. 智能决策支持无人机通过搭载雷达成像系统,可实时获得目标的高分辨率图像,提供决策者更全面的信息支持。
例如在灾害救援、城市规划等领域,无人机的雷达成像技术可以帮助决策者准确了解现场情况,制定科学有效的行动方案。
4. 军事领域应用无人机的雷达成像技术在军事领域有着广泛的应用。
它可以帮助军方实时获取敌方目标的位置、航迹等信息,提供有效的军事侦察和情报支持。
此外,在电子战中,无人机搭载雷达成像系统还可以实现对敌方雷达设备的侦测和干扰。
四、雷达成像技术在无人机中的挑战和趋势1. 技术挑战无人机搭载雷达成像系统有着体积、重量和功耗等方面的限制,如何在有限的资源条件下实现高分辨率成像仍然是一个技术难题。
雷达成像的原理和应用1. 引言雷达成像是一种通过将雷达技术与图像处理相结合的技术,可以获取目标物体的二维或三维图像。
雷达成像在军事、气象、地质勘探、航空航天等领域有着广泛的应用。
本文将介绍雷达成像的原理以及其在不同领域中的应用。
2. 雷达成像原理雷达成像是通过发射雷达波束,并接收被目标散射回来的信号,通过对接收到的信号进行处理和分析,获取目标物体的图像。
雷达成像的原理包括以下几个方面:2.1 脉冲雷达脉冲雷达是最常见的雷达成像系统。
其工作原理是:雷达发射脉冲信号,然后等待信号返回。
通过测量信号的时间延迟和频率偏移,可以得到目标物体的位置和速度。
2.2 合成孔径雷达(SAR)合成孔径雷达利用了雷达的连续波信号,并利用目标散射信号的干涉效应,提高雷达分辨率。
SAR系统工作时,雷达连续发射信号,并接收经目标散射返回的信号。
通过对接收到的信号进行处理和分析,可以生成高分辨率的雷达图像。
2.3 多普勒雷达多普勒雷达可以测量目标物体的速度。
其原理是:当目标物体相对于雷达运动时,其回波信号的频率会发生变化。
通过分析回波信号的频率变化,可以估计目标物体的速度。
3. 雷达成像的应用雷达成像在各个领域中具有广泛的应用。
以下是一些常见的应用场景:3.1 军事应用雷达成像在军事领域中被广泛应用于目标侦测和识别、情报获取等任务。
通过雷达成像,军方可以获取目标的位置、形状和运动信息,从而提供有关目标的情报。
3.2 气象预报雷达成像在气象领域中用于观测和预测天气。
通过分析大气中的反射波,可以获取降水、云层的信息,并可用于预测降水量、风暴路径等。
3.3 地质勘探雷达成像在地质勘探中被用于寻找地下矿藏、油气田等资源。
通过雷达成像,地质勘探者可以获取地下的反射信号,从而推断地下的物质构造和性质。
3.4 航空航天雷达成像在航空航天领域中被广泛应用于目标探测、导航等任务。
通过雷达成像,飞行器可以观测地表、海面等目标,从而提供导航和避障信息。
雷达成像技术研究及其应用雷达是能够探测、定位、跟踪和识别目标的一种电子设备。
雷达技术在许多领域拥有广泛的应用,如气象、军事、导航、飞行器、地质勘探等等。
其中,雷达成像技术作为雷达技术的重要分支,发挥了极其重要的作用。
本文将重点探讨雷达成像技术的研究及其应用。
一、雷达成像技术的研究雷达成像技术是一种利用雷达探测的电磁波反射信号,获取地面物体的内部结构和边缘轮廓的一种技术。
雷达成像技术最早应用于军事领域,随着科技的不断进步,其应用范围也越来越广泛。
雷达成像技术是以目标反射的电磁波为基础,利用电磁波的波动性质,测量和分析目标的空间分布特征,获得高分辨率的成像信息。
对于雷达成像技术的研究,主要分为两个方面:第一个方面是研究成像算法,第二个方面是研究成像设备。
其中,成像算法通常分为时域算法和频域算法。
时域算法又分为脉冲压缩成像算法和基于傅里叶变换算法的成像算法。
而频域算法则分布为基于波前重建算法和基于合成孔径雷达算法的成像算法。
在成像设备方面,目前主要有卫星雷达、飞机雷达、舰船雷达、探地雷达等。
卫星雷达主要用于遥感和环境监测,可以为地球观测提供重要数据;飞机雷达主要用于飞行器导航和监测;而舰船雷达则用于海上防御和导航;探地雷达则用于地质勘探和探测物源等领域。
不同类型的雷达设备有不同的技术指标要求。
二、雷达成像技术的应用雷达成像技术在许多领域都有广泛的应用,下面主要介绍其在军事、地质勘探和医学领域的应用。
1、军事领域在军事领域,雷达成像技术是一种非常重要的侦察手段。
通过雷达成像技术,可以实现对远距离目标进行探测和定位,进而实现有效的监视和打击目标。
尤其在对隐形战斗机、导弹和舰艇等难以直接侦查的目标进行监视时,雷达成像技术更具有优势。
2、地质勘探地质勘探是雷达成像技术的一个重要应用领域。
利用雷达成像技术可以探测到地下深层信息,有助于研究地质构造和岩石内部结构。
在石油勘探、煤炭勘探和矿产勘探等领域,雷达成像技术都有非常重要的作用。
雷达成像技术的发展与应用雷达作为一种重要的探测技术,在军事、航空、气象、通信等领域都有广泛的应用。
而雷达成像技术则是其应用领域中的一个重要分支,它通过对反射回来的电磁波进行处理,可以形成目标物的空间图像,真正实现“看得见”目标物的效果。
本文将介绍雷达成像技术的发展历程以及其在实际应用中的作用。
1、雷达成像技术的发展历程雷达成像技术的发展历程可以追溯到上个世纪60年代初期。
当时,军方为了在战争中获得更准确的目标信息,开始研究雷达成像技术,并在1964年完成了第一个运用雷达成像技术的装备-发射机到接收机成像雷达。
该装备可以实现对一定范围内目标物的成像,但质量较低,分辨率不够高。
随着科技不断进步,雷达成像技术也不断得到改进和完善。
1974年,美国MIT大学研究人员发明了合成孔径雷达(SAR)技术。
该技术利用雷达信号与平台运动相结合,进行信号处理和成像,可以获得比传统雷达更高分辨率的图像。
随后,SAR技术在全球范围内得到普及,广泛应用于军用、地质勘探、环境监测等领域。
除了SAR技术,基于光学、超声波等原理的雷达成像技术也得到了发展。
近年来,随着计算机、图像处理技术、传感器等方面的不断进步,雷达成像技术也在不断进行研究与发展。
2、雷达成像技术在实际应用中的作用2.1 军事领域在军事领域,雷达成像技术一直是一项非常重要的技术。
它可以通过对敌方防御区域进行扫描,获取敌方军事设施、地下空间、隧道和道路等信息,以进行军事情报的收集和侦察。
此外,雷达成像技术也被广泛应用于飞机、无人机的导航和制导系统,使得飞行器可以更准确地进行目标探测和导航。
2.2 航空领域在航空领域,雷达成像技术也扮演着重要角色。
航空雷达成像技术常被用于飞行时经常遭遇的低空、恶劣气象等极端环境下,以及在浓雾、灰尘、烟雾等视野不良的情况下,避免因环境因素导致飞带来的安全隐患和飞行受阻。
2.3 气象领域在气象领域,雷达成像技术可以实现对极端天气事件的的实时监控和预警,对异常气象的判断和识别提供了可靠的技术保障。
雷达成像技术研究与应用雷达成像技术是一种非常重要的无线电成像技术,它广泛应用于气象、军事、海洋、航空等领域。
雷达成像技术可以实现对地球表面目标的三维成像,从而为环境监测、天气预报、战争情报提供了非常强大的手段。
下面将详细介绍雷达成像技术的原理、发展现状以及未来发展趋势。
一、雷达成像技术的原理雷达成像技术是利用雷达信号与目标之间的相互作用来实现成像的一种技术。
雷达信号在传播过程中,会遇到目标并被反射回来,接收机接收返回的信号,并通过信号处理算法处理成图像。
雷达成像技术需要主动发射微波信号,因此光学遮蔽不会对成像造成影响。
雷达成像的原理类似摄影机拍摄的过程,但是摄影机所用的是红外线、可见光和紫外线进行拍摄,而雷达成像则是通过微波信号来实现成像。
雷达成像通过探测反射回来的微波信号的时间来判断目标的位置,进而实现目标的成像。
二、雷达成像技术的发展现状雷达成像技术的发展历程源远流长,历经数十年的时间,在各个领域都取得了重要的应用。
现代雷达成像技术主要包括合成孔径雷达(SAR)成像、反演散射成像技术和多普勒雷达成像等。
其中,合成孔径雷达(SAR)是最为常用的一种雷达成像技术。
它通过收集合成孔径上不同点的信号后,进行处理,进而得到图像。
SAR具有分辨率高、调制灵敏度好、天气变化影响小等优点,因此被广泛应用于环境监测、资源勘探、军事侦察等领域。
反演散射成像技术通过对目标的材料特性和形状进行反演,可以得到目标的图像。
该技术应用广泛,能够应对不同的监测需求,因此成为环境监测、远程探测和作战情报的重要手段。
多普勒雷达成像利用多普勒效应实现对目标消失或者移动的情况进行探测。
相比于传统的雷达成像技术,在检测移动目标方面,多普勒雷达成像有着更出色的表现。
三、雷达成像技术的未来发展趋势目前,雷达成像技术在各个领域都有非常广泛的应用,但是我们也在探索更加先进的雷达成像技术,以实现更高的性能和更广泛的应用。
未来雷达成像技术的发展趋势主要表现在以下几个方面:1. 高分辨率、高精度成像随着电子技术的不断发展和应用,雷达成像技术的分辨率和精度已经得到了极大的提升。
高分辨率雷达成像技术的应用高分辨率雷达成像技术是近年来迅速发展的一项新技术,它在航空、海洋、气象等领域得到了广泛应用。
一、技术原理高分辨率雷达成像最基本的原理是利用雷达波信号与目标之间的相互作用,通过信号的传播、反射和散射来获取目标的图像信息。
这种辐射波在空间中传播时,会受到目标物体表面的反射、散射、透射等作用,再通过接受机将返回的信号进行分析处理,最终得到所需的图像信息。
二、应用领域1. 航空领域高分辨率雷达成像技术在航空领域中得到广泛应用,其主要作用是探测和识别地物,以及卫星对地遥感图像纠正、高度计的海面反射率测量等。
以中国神舟十一号飞船为例,其搭载的高分辨率雷达成像设备,可以对我国各地区的自然环境、城市地貌等进行高清晰度观测,为我国的国土资源、环境保护、灾害预警等领域提供科学依据。
2. 海洋领域在海洋领域中,高分辨率雷达成像技术主要应用于海洋地质勘探、油气资源勘探、海洋污染控制和生态环保等方面。
例如,南极海洋物理与海洋气象研究所与新西兰玛丽皇后大学合作,利用高分辨率雷达成像技术,对南极和南大洋的水下地貌和沉积物进行了详细的观测和分析,为我国海洋地质勘探提供了宝贵的技术支持。
3. 气象领域在气象领域中,高分辨率雷达成像技术可用于气象预报和气象灾害监测等方面。
以中国气象局为例,其多普勒雷达网络建设目前已覆盖全国14个省市,实现了对全国大部分地区天气的三维监测和探测,可为气象预报和气象灾害监测提供高质量的数据支持。
三、发展趋势目前,随着雷达成像技术的不断发展,高分辨率雷达成像技术也越来越成熟,应用领域也越来越广泛。
未来,该技术的发展方向主要在于提高雷达成像的分辨率和精度以及数据的快速处理和传输等方面。
同时,还将进一步拓展应用领域,如在智能交通、安防等领域中的运用,将会成为未来的发展趋势。
总之,高分辨率雷达成像技术的发展和应用为我们的生活、工作和环境保护等提供了可靠的技术保障,同时也推动了我国相关领域科技创新和现代化建设的发展。
雷达成像技术实验报告实验一——线性调频信号的匹配实验理论分析:线性调频信号的一般表示形式为:s=exp(j*pi*k*t.^2),雷达发射信号脉冲线性调频信号,回波有一定的脉宽。
雷达测距的分辨率受回波脉宽的影响,因此对接收信号进行脉冲压缩可以提高雷达测距分辨率。
脉冲压缩的思路是对接受信号做相关。
对信号做相关,即使信号通过一匹配滤波器,匹配滤波器的冲激响应为s*(-t),系统传递函数S*(f) 。
对于线性调频信号S(f)=exp(-j*pi*f.^2/k)。
所以S*(f)=exp(j*pi*f.^2/k)。
可以有三种方法实现匹配滤波。
1.信号直接通过滤波器Hf=exp(j*pi*f.^2/k)。
2.对回波信号s(t)进行变换得到s*(-t),再将回波信号通过以s*(-t)为冲激响应的滤波器。
对回波信号s(t)进行变换得到S*(f),再将回波信号通过以S*(f)为系统传递函数的滤波器。
源程序:clear allTu=10.e-6;Br=100.e6;fs=120.e6;ts=1/fs;kr=Br/Tu;N=round(fs*Tu);N=2^(round(log2(N))+1).*2;Tp=N/fs;t=(-Tp/2:ts:(Tp/2-ts))+14.e-6;s1=exp(j*pi*kr*(t-13.e-6).^2).*(abs(t-13.e-6)<Tu/2)+exp(j*pi*kr*(t-15 .e-6).^2).*(abs(t-15.e-6)<Tu/2);s=exp(j*pi*kr*(t-14.e-6).^2).*(abs(t-14.e-6)<Tu/2);figure(1);plot(t-14.e-6,real(s));%h=fft(fftshift(s));%h=conj(h);h=conj(fliplr(s));H=fft(fftshift(h));%f=linspace(-fs/2,fs/2,N); %f=fftshift(f);%H=exp(j*pi*f^2/kr);ss=ifft(fft(s1).*H);figure(2);plot(t,abs(ss));运行结果:实验二——雷达采集信号的距离向压缩实验理论分析:雷达数据采集的模型如下图:条带sar回波信号可简化表示为:record=exp(j*pi*kr*(tr-2*Rt/c).^2).*(abs(tr-2*Rt/c)<Tp/2)*exp(-j*4*pi/lamd*R t)*(tg1(k)<tan(ang/2)) 。
就收数据有如下特点:可以看出由于线性调频脉冲调制在高频载波上,使得回波信号对于方位向有一个附加相位。
由于雷达与目标的相对运动使得接收数据的图像表现为一条弯曲的条带。
另外由于模型考虑到雷达的天线方向图有一定的波束角,因此条带长度受约束。
由此得到上图的图像。
当对雷达数据进行距离向压缩后,会使得原目标回波代表的弯曲条带,被压缩成一条曲线。
源程序:clear all; Tu=2e-6;B=150e6; fs=180e6;kr=B/Tu;fc=10.e9; c=3.e8; lamd=c/fc; Nr=1024;Tr=Nr/fs;V=100.;R0=5000;PRF=600.;Na=2048;Ta=Na/PRF;ta=linspace(-Ta/2,Ta/2,Na);beta=1/180.*pi;xm1=0.;ym1=0.;xm2=100.;ym2=0.;xr=V*ta;yr=-R0;tr=2*R0/c+linspace(-Tr/2,Tr/2,Nr);foriginal=exp(j*pi*kr*(tr-2*R0/c).^2).*(abs(tr-2*R0/c)<Tu/2);h=conj(foriginal);H=fft(fftshift(h));%original=exp(j*pi*kr*(tr-2*R0/c).^2).*(abs(tr-2*R0/c)<Tu/2);data=zeros(Nr,Na);for k=1:Naa=atan(xr(k)/5000);if (abs(a)<(beta/2))Rt=sqrt((xr(k)-xm1)^2+(yr-ym1)^2);record=exp(j*pi*kr*(tr-2*Rt/c).^2).*(abs(tr-2*Rt/c)<Tu/2)*exp(-j*4*pi /lamd*Rt);else record=0;endss=ifft(fft(record).*H);data(:,k)=transpose(ss);end;imagesc(abs(data));运行结果:实验三——雷达采集信号的距离徙动校正与方位向压缩实验理论分析:SAR成像信号处理流程如下图。
对信号进行距离向压缩后,进一步考虑方位向压缩。
对信号进行方位向压缩首先要进行距离徙动校正。
如上图所示,距离徙动校正的解决方法为在频域上乘以一个线性相位。
得到的结果是使得曲线校正成直线,这时,可以对信号进行方位向压缩。
距离多普勒域的距离徙动表达式为:具体的步骤是:1 方位向傅里叶变换 2 距离向傅里叶变换,乘以线性相位 2 距离向傅里叶逆变换这时如果在做方向傅里叶逆变换,即可得到距离徙动校正后的信号。
以上三步进行完后,如果继续在方位向进行匹配滤波后再做方向傅里叶逆变换,则可得到被压成一个点的图像。
源程序:clear all;clc;fc=10.e9;c=3.e8;lamd=c/fc;Tp=5.e-7;Br=500.e6;kr=Br/Tp;fs=600.e6;Nr=1024;Tr=Nr/fs;V=120.;R0=5000.;PRF=600.;Na=4096;Ta=Na/PRF;ta=linspace(-Ta/2,Ta/2,Na); Beta=4*pi/180;xm=0;ym=0;xn=50.;yn=0;xk=50.;yk=50.;xr=V*ta;yr=-R0;tr=2*R0/c+linspace(-Tr/2,Tr/2,Nr );tt=linspace(-Tr/2,Tr/2,Nr);a=exp(j*pi*kr*tt.^2).*(abs(tt)<T p/2);data=zeros(Nr,Na);for k=1:NaAlpham=abs(xm-xr(k))/abs(ym-yr);if abs(Alpham)<(tan(Beta/2))Rt1=sqrt((xr(k)-xm)^2+(yr-ym)^2);record1=exp(j*pi*kr*(tr-2*Rt1/c).^2).*(abs(tr-2*Rt1/c)<Tp/2)*exp(-j*4 *pi/lamd*Rt1);elserecord1=0;endAlphan= abs(xn-xr(k))/abs(yn-yr);if abs(Alphan)<(tan(Beta/2))Rt2=sqrt((xr(k)-xn)^2+(yr-yn)^2);record2=exp(j*pi*kr*(tr-2*Rt2/c).^2).*(abs(tr-2*Rt2/c)<Tp/2)*exp(-j*4 *pi/lamd*Rt2);elserecord2=0;endAlphak=abs(xk-xr(k))/abs(yk-yr);if abs(Alphak)<(tan(Beta/2))Rt3=sqrt((xr(k)-xk)^2+(yr-yk)^2);record3=exp(j*pi*kr*(tr-2*Rt3/c).^2).*(abs(tr-2*Rt3/c)<Tp/2)*exp(-j*4 *pi/lamd*Rt3);elserecord3=0;endrecord=record1+record2+record3;Hf=fft(fliplr(conj(fftshift(a))));record=ifft(fft(record).*Hf);data(:,k)=transpose(record);endfa=linspace(-PRF/2,PRF/2,Na);fa=fftshift(fa);for l=1:Nrdata(l,:)=fft(data(l,:));endf=linspace(-fs/2,fs/2,Nr);f=fftshift(f)DeltaR=lamd^2*R0*fa.^2/V^2/8;for l=1:Nadata(:,l)=ifft(fft(data(:,l)).*transpose(exp(j*2*pi*f*DeltaR(l)*2/c)) );endfor l=1:Nrka=2*V.^2/lamd/(R0-Nr/2*c/2/fs+l*c/2/fs);Hfa=exp(-j*pi*fa.^2/ka);data(l,:)=ifft(data(l,:).*Hfa);endimagesc(abs(data));运行结果:。
