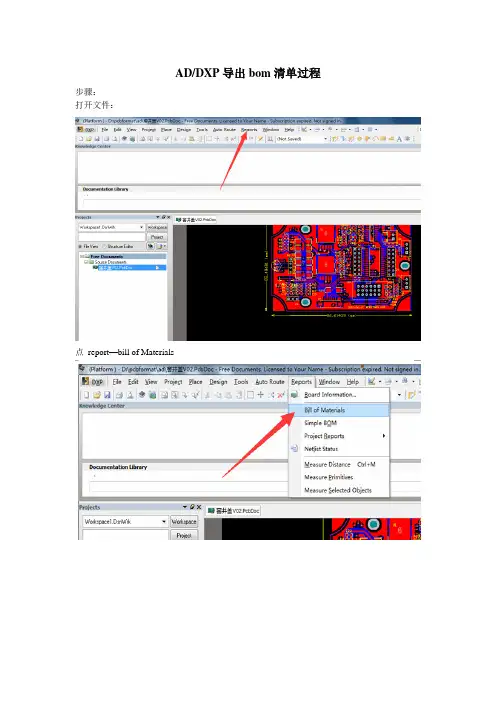

菜单reports->Bill of Materials（报告->材料表（BOM））
弹出菜单：
在All Columns（所有参数项）栏中选择要显示的参数项（show，显示），这也是要导出的内容。
结果会显示在菜单的大框中：
但要导出的BOM文件的内容格式不是这样，其内容格式要参照所谓的“template”（模板）。
如想导出xls文件的BOM，就要找一个xls文件作为template，在里面设定BOM文件的内容格式，如何设定这个模板xls文件，这个我不清楚（后面会说说简单的做法）。
你可以先用Altium Designer 提供的模板文件，这些文件在:\Program Files\Altium Designer Summer 09\Templates中
在菜单的Excel Options（Excel选项）栏在选择模板文件
然后在Export Options（导出选项）中选择要导出的文件格式，这里我选xls文件格式
后点菜单的“Export…”按钮。
设定导出位置和文件名
点保存，导出xls格式的BOM。
现在打开所导出的BOM文件LP3204_BOM.xls。
再打开所用的模板文件BOM Default Template 95.xlt。
两个文件内容格式一样，这是Altium Designer根据BOM Default Template 95.xlt设定的提示来布局导出LP3204_BOM.xls文件内容的结果。
可以看到LP3204_BOM.xls中有“#Column Name Error:LibRef（列栏名称错误：LibRef（library Reference，我叫它为“库标”））”和“#Column Name Error:Description（列栏名称错误：Description（说明））”两项提示错误且为空，这是因为在菜单的All Columns（所有参数项）栏中没有选择LibRef和Description导出，而模板BOM Default Template 95.xlt设定要有这两项，所以为空。
接下来，我模仿BOM Default Template 95.xlt自己设模板，先新建一个空xls文件，任意改名为good_temper.xls。
打开good_temper.xls，然后从BOM Default Template 95.xlt粘贴自己想要的内容，也可以跟着自己一个个字母输，注意别混入中文符号了。
至于模板的设置语法，我是不懂的，只是学几个动作用。
粘贴完后如下：
然后保存，关闭good_temper.xls文件。
后用good_temper.xls为模板导出一个BOM文件，任意取名为simple_bom.xls。
这样自定义内容格式的BOM就出来了。
而BOM中的项分类是怎样分的呢？这是根据菜单的All Columns（所有参数项）栏中的任意一个参数项来分项，或者多个参数项组合来分项的。
软件的分项依据是菜单的Grouped Columns（分组参数项）栏中的参数项来组合分项。
加减Grouped Columns栏中的参数项方式是用鼠标在Grouped Columns栏与All Columns栏之间“抓”。
这是用Comment和Footprint组合分项的结果：
这是用Comment，Footprint和Value组合分项的结果：
而若自己想在All Columns（所有参数项）栏中添加参数项，可以在画原理图时在元件的属性框里添加。
在元件的属性框的Parameters for XXX 栏中添加
例如增加一个参数项，项名（Name）任意取名为“technic”，值（Value）任意取名为“EMP explosion Technology”
然后你就能在reports->Bill of Materials所弹出菜单的All Columns栏中找到“technic”参数项
其内容是：
以上是个人摸索出的导BOM操作，如想更仔细地了解altium designer的导BOM操作可以看《Generating a Custom Bill of Materials》
网址/display/ADOH/Generating+a+Custom+Bill+of+Materials
软件help文件中也有，我的是TU0104 Generating a Custom Bill of Materials.PDF。
Edited by exchangeII
Date:2011-12-20。
