高考物理复习专题14练习使用多用电表问题知识点

高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。

在处理电学问题时，掌握多用电表的使用知识点非常重要。

本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。

一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。

电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。

二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。

通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。

2. 接线正确连线是使用多用电表时常犯的错误之一。

在接线时，应根据测量对象的不同情况选择合适的接线方式。

对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。

3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。

对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。

三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。

连接完成后，多用电表可以直接显示出电路中的电压值。

2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。

如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。

3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。

注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。

11.5 实验：练习使用多用电表（专题训练）【四大题型】一．多用电表的结构和使用方法（共8小题）二．多用电表直流电流、电压表的读数（共5小题）三．多用电表测电阻的方法、操作步骤、注意事项和读数（共11小题）四．使用多用电表测量二极管的正反向电阻（共3小题）一．多用电表的结构和使用方法（共8小题）1．关于多用电表的使用，下列操作不正确的是（ ）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的正向电阻时，应按图丁连接方式测量2．如图为简易多用电表的电路图。

电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。

该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA 挡，欧挡。

则以下说法中正确的是（ ）A．多用电表的B端应与黑色表笔相连接B．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C．开关接1时比接2时电表量程小D．若要使用直流电压5V挡，则换挡开关应与5相连3．（多选）某同学练习使用多用电表分别测量如图电路中小灯泡L的电压、电阻与电流。

以下测量中多用表与电路的连接正确可行的是（ ）A．S闭合，红表笔接a，黑表笔接b，测L两端电压B．S闭合，红表笔接a，黑表笔接b，测L的电阻C．S断开，红表笔接a，黑表笔接b，测L的电阻D．S断开，红表笔接c，黑表笔接d，测流经L的电流4．（多选）关于多用电表和电阻率，下列说法正确的是（ ）A．用多用表测电压、电流和电阻时，电流都是从红表笔流入B．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的C．电阻率反映导体的导电性能，电阻率越大，导电性能越好D．常用的导线是用电阻率较小的铝、铜材料做成的5．如图甲为简易多用电表原理图，表头G的满偏电流为250μA，内阻为480Ω。

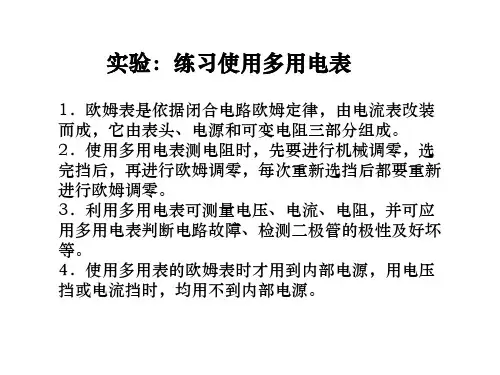

高中物理之多用电表的使用知识点欧姆表欧姆表的构造：表头、电源和可变电阻三部分组成．原理依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时．如图所示，调节R，使电流表指针达到满偏电流（即调零），此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：当Rx改变，Ix随之改变，即每一个Rx都有一个对应的Ix ，将电流表上Ix 处标出对应Rx的R值，就制成欧姆表表盘。

只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。

由于Ix 不随Rx均匀变化，故欧姆表表盘刻度不均匀。

欧姆表的特点红、黑表笔短接时，调节R的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为零。

当红、黑表笔不接触时，指针不偏转，即指向电流表的零点．此时红、黑表笔之间电阻为无穷大。

当在红、黑表笔间接入某一电阻Rx，指针恰好指在刻度盘的中间位置，此时Rx与欧姆表内阻阻值相等。

测量原理当红、黑表笔间接入被测电阻Rx时，通过表头的电流。

改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。

合理地选择挡位由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。

注意事项（1）使用前先机械调零，使指针指在电流表的零刻度。

（2）要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。

（3）合理选择量程，使指针尽量指在刻度的中央位置附近。

（4）换用欧姆挡的另一量程时，一定要重新调零。

（5）读数时，应将表针示数乘以选择开关所指的倍数。

（6）测量完毕，拔出表笔，开关置于交流电压最高挡或OFF 挡。

若长期不用，须取出电池。

内阻将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，故欧姆表内电阻R内＝r＋Rg＋R1中值电阻当外加电阻Rx＝r＋Rg＋R1＝R内时，电流为I＝1/2 Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

预习14 实验：练习使用多用电表一、认识多用电表1．多用电表可以用来测量直流电流、直流电压、交变电流、交变电压以及电阻．2．构造(1)表的上半部分为表盘，标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值．(2)表中央的指针定位螺丝用于使指针指到零刻度．(3)表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及量程．二、使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．①欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．①测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值．①实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡.三、用多用电表测二极管的正反向电阻1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极．特点：电流从正极流入时电阻很小，而从正极流出时电阻很大．2．用多用电表测二极管的正反向电阻(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．四、多用电表检查电路故障1．故障种类及特点电路故障一般有两种情况，即短路和断路．(1)短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大．(2)断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路则断路处电压等于电源电压．2．分析与检测方法(1)电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．(2)欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间电路正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分有断路．例题1：如图甲为一多用电表的表盘，图乙是其原理简化示意图。

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

《练习使用多用电表》一、实验题1.图为某同学组装完成的简易多用电表的电路图。

图中E是电池；、、、和是固定电阻，是可变电阻；表头G的满偏电流为，内阻为虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和挡，欧姆挡。

图中的A端与______填“红”或“黑”色表笔相连接。

关于的使用，下列说法正确的是______填正确答案标号。

A.在使用多用电表之前，调整使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整使电表指针尽可能指在表盘右端电流最大位置根据题给条件可得______，______。

某次测量时该多用电表指针位置如图所示。

若此时B端是与“1”连接的，则多用电表读数为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为______。

结果均保留3为有效数字2.如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为的定值电阻，部分操作步骤如下：选择开关应调到电阻档的______填“”、“”、“”或“”位置．将红、黑表笔分别插入“”、“”插孔，把两笔尖相互接触，调节______填“S”或“T”，使电表指针指向______填“左侧”或“右侧”的“0”位置．将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为______3.如图所示为多用电表的刻度盘．若选用倍率为“”的电阻挡测电阻时，表针指示如图所示，则：所测电阻的阻值为______；如果要用此多用电表测量一个阻值约为的电阻，为了使测量结果比较精确，应选用的欧姆挡是______选填“”、“”或“”．用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA．当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为______4.某物理兴趣小组设计了如图a所示的欧姆表电路，通过控制开关S和调节电阻箱，可使欧姆表具有“”和“”两种倍率。

练习使用多用电表练习使用多用电表主标题：练习使用多用电表副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：多用电表难度：3重要程度：5内容：考点剖析：多用电表在高中物理实验中属于比较重要的仪表，其构造和使用方法与电流表、电压表都略有不同。

在历年的高考实验试题中，都考查到了多用电表。

分析这些试题，多用电表的考查不外乎三种方式：一是简单地考查读数；二是考查多用电表的使用方法和操作步骤；三是考查多用电表的内部结构和实验误差、工作原理等。

典型例题例１．（2012•上海）在练习使用多用表的实验中（1）某同学连接的电路如图所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是两端的电压。

（2）（单选）在使用多用表的欧姆挡测量电阻时，若（A）双手捏住两表笔金属杆，测量值将偏大（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω（D）欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大。

【解析】D．（1）①多用电表与滑动变阻器串联，电流相等；②断开电路中的电键，R1与R2串联，多用电表接在其两端；③滑动变阻器的滑片移至最左端，滑动变阻器相当于导线；则多用电表与电阻R2相并联；故答案为：①R1，②R1+R2，③R2。

（2）A、双手捏住两表笔金属杆，人体与电阻并联，总电阻减小，故A错误；B、测量时发现指针偏离中央刻度过大，则必需增大或者减小倍率，重新调零后再进行测量，故B错误；C、欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于20与30正中间，即测量值小于250 Ω，大于200 Ω，即测量值不可能小于25 Ω。

练习使用多用电表知识元练习使用多用电表知识讲解一、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2．多用电表的内部构造如图所示，1、2为电流测量端，3、4为电压测量端，5为电阻测量端．3．多用电表测电阻阻值的原理当红、黑表笔短接并调节R使指针满偏时，有：I g==①当电笔间接入待测电阻R x时，有：I x=②为欧姆表的中值电阻．联立①②可得．=，R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表、直流电源、开关、灯泡、导线若干，定值电阻(大、中、小)三个．三、实验步骤1．观察多用电表的外形，认识选择开关对应的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“+”“－”插孔．4．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．5．按如图乙所示连好电路，将选择开并置于直流电流挡，测量通过小灯泡的电流．6．用多用电表测电阻的步骤：（1）调整定位螺丝，使指针指向电流的零刻度；（2）选择开并置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞；（3）将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；（4）选择开关改置“×100”挡，重新进行欧姆调零；（5）再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；（6）测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．四、数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.001等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．五、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．六、误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．例题精讲练习使用多用电表例1.老师要求同学们测出一待测电源的电动势及内阻，所给的实验器材有：待测电源E，定值电阻R1（阻值未知），电压表V（量程为3.0V，内阻很大），电阻箱R（0～99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干。

多用电表练习题一、选择题1. 多用电表通常用于测量哪些物理量？A. 电压B. 电流C. 电阻D. 所有以上2. 当使用多用电表测量电阻时，应将选择开关置于哪个位置？A. 直流电压B. 交流电压C. 电阻D. 电流3. 多用电表在测量电压前需要进行的操作是：A. 校零B. 选择量程C. 短接表笔D. 所有以上4. 在使用多用电表测量电流时，电路中应该：A. 串联多用电表B. 并联多用电表C. 将多用电表直接连接在电源两端D. 断开电路5. 多用电表的欧姆表功能不能测量：A. 导体电阻B. 绝缘体电阻C. 电源内阻D. 半导体电阻二、填空题6. 使用多用电表测量电阻时，应先进行________，以确保测量的准确性。

7. 多用电表的表笔通常分为红色和黑色，其中红色表笔是________。

8. 当多用电表的指针指向满刻度的1/3处时，应选择________的量程进行测量。

9. 多用电表在测量交流电压时，其测量的是电压的________。

10. 多用电表的表笔短接后，如果指针没有指向零位，需要进行________操作。

三、简答题11. 简述多用电表测量电阻时的步骤。

12. 为什么在使用多用电表测量电流前需要选择适当的量程？13. 描述多用电表测量电压时的注意事项。

14. 解释多用电表的自动量程选择功能是如何工作的。

15. 多用电表在测量电流时，为什么需要将电路断开？四、计算题16. 假设你使用多用电表测量一个电阻，表笔短接后，指针指向了满刻度的2/3处，如果使用的是X1量程，求该电阻的阻值。

17. 如果你使用多用电表的直流电压档测量一个电源，指针指向了满刻度的1/4处，使用的是20V量程，求该电源的电压值。

五、实验题18. 设计一个实验来验证多用电表测量电阻的准确性。

请列出实验步骤、所需材料和预期结果。

19. 使用多用电表测量一个未知电阻的值，并记录测量结果。

如果测量结果与电阻的实际值有偏差，请分析可能的原因。

多用电表 - 知识点分析一、电流表改装成欧姆表 1.欧姆表的原理欧姆表是依照闭合电路欧姆定律制成的,它的原理如图 2-8-1 所示 ,G 是电流表 (表头 ),内阻为 R g ,满偏电流为 I g 电池的电动势为 E, 内阻为 r.电阻 R 是可变电阻 ,也叫调零电阻.图 2-8-1当红、黑表笔相接时 (图甲 ),相当于被测电阻 R g =0,调治 R 的阻值 ,使 E/(r+R g +R)=I g ,则表头的指针指到满 刻度 ,因此刻度盘上指针指在满偏处定为刻度的零点.r+R g +R 是欧姆表的内阻 .当红、黑表笔不接触时 (图乙 )相当于被测电阻 R x =∞ ,电流表中没有电流 ,表头的指针不偏转 ,此时指针所指的地址是刻度的“∞”点 .当红、黑表笔间接入被测电阻 R x 时 (图丙 ),经过表头的电流 I=E/(r+R g +R+R x ).改变 R x ,电流 I 随着改变 ,每个 R x 值都对应一个电流值 ,在刻度盘上直接标出与I 值对应的 R x 值,就可以从刻度盘上直接读出被测电阻的阻值 .2.欧姆表的刻度 (1) 欧姆表的刻度不均匀图 2-8-2欧姆表刻度能指示出电阻的数值 ,但刻度是不均匀的 ,如图 2-8-2 所示 .靠右边的刻度稀 ,靠左边的刻度密 , 这 是 因 为 刻 度 是 根 据 电 流 与 电 阻 的 对 应 关 系 刻出 的 , 而 接入 不 同 的 被 测 电 阻 R x 时 , 通 过 的 电 流EI x (I x =)与 R x 不是成比率关系 ,因此刻度是不均匀的 .r R g R 0 R x(2) 中值电阻中值电阻 :电流表的指针指到刻度盘的中央时所对应的R 值叫中值电阻 ,R =R=R +r+R .x中内g0(3) 由 (1)(2) 可知当 R x =2R 内时 ,I x =E 1 · E ,指针指在 1满偏处 ; R 内 2R 内3 R 内 3当 R x =3R 内时 ,I x =E1 · E ,指针指在 1满偏处 ; R 内 3R 内 4 R 内 4当 R x =nR 内时 ,I x = E=1 ? E,指针指在1满偏处 .R内nR内n 1R内n 1二、多用电表多用电表可以测量直流电流、 直流电压、 电阻等 .多用电表是由一只小量程的电流表与若干元件组成的.每进行一种测量时 ,只使用其中一部分电路 ,其他部分不起作用 .现举一例说明如图 2-8-3 所示为一多用电表的设计电路及各种量程..图 2-8-3(1) 当连接公共端与接头 1 时 ,为 0— 10 mA 直流电流挡 . (2) 当连接公共端与接头 2 时 ,为 0— 1 mA 直流电流挡 . (3) 当连接公共端与接头 3 时 ,为 0— 50 V 直流电压挡 . (4) 当连接公共端与接头 4 时 ,为 0— 500 V 直流电压挡 .(5) 当连接公共端与接头 5 时 ,是内阻为 1.5 k Ω的电阻截 .其中 R 、 R 、R 、 R 阻值的计算 ,分别依照电流表分流、电压表分压原理算出.在电源内阻不计的前提1234下 ,由 R 5+R 6+R g = E可算出 R 5+R 6 的阻值 .特别值得注意的是当分别接3、4、5 接头时 ,小量程的电流表的内I g阻相当于 R g 与 R 1+R 2 并联 ,满偏电流相当于表盘指示满偏刻度值的两倍 .已知表头内阻、满偏电流、电源电动势时 ,算出的相关数值以下 :已知 :I =500 μ A,R g =200 Ω ,E=1.5 Vg求得 :R 1=20 Ω ,R 2 =180 Ω ,R 3=49.9 k Ω ,R 4=499.9 k Ω ,R 5+R 6 =1.4 k Ω电流挡、电压挡的刻度是均匀的 ,指针从左向右示数增大 ;欧姆表的刻度是非均匀的,指针从右向左示数增大 .三、多用电表的使用多用电表的型号很多 ,但使用方法基真相同 ,请同学们注意以下几个问题 .(1) 表盘面上“＋” “ -”插孔 ,表示直流电流挡、直流电压挡的正、负接线柱 ,因此 ,无论测什么项目 ,第一将红表笔插入“ +”插孔 ,将黑表笔插入“ -”插孔 .那么用直流电流挡、直流电压挡时 ,电流从红表笔流入 ,从黑表笔流出 ;用电阻截时由原理图可知,红表笔连接的是表内电源的负极,黑表笔连接的是表内电源的正极,因此 ,电流还是从红表笔流入 ,从黑表笔流出 .(2) 测量前 ,应把选择开关旋到相应项目的合适量程上 ,读数时要注意挡位与刻度盘的对应 .直流电流挡、直流电压挡跟电流表和电压表的使用方法相同.要注意所选的量程应大于用电器两端电压的估计值或经过用电器电流的估计值 .(3) 欧姆挡的使用需要注意以下几点 : ①选挡接着调零 (选挡的原则 :指针越凑近中值电阻 ,读数越精确 ); ②换挡重新电阻调零 ;③示数要乘倍率 ;④用毕将选择开关拨离欧姆挡 ,一般旋至交流电压最高挡上或“ OFF ”挡上 ;⑤被测电阻要跟电源、其他元件分别.四、关于晶体二极管图2-8-4晶体二极管是用半导体资料制成的,它有两个极 ,一个叫正极 ,一个叫负极 ,它的符号如图2-8-4 所示 .晶体二极管拥有单导游电性(符号上的箭头表示赞同电流经过的方向 ).当给二极管加正向电压时,它的电阻很小 ,电路导通 (如图 2-8-5 甲所示 );当给二极管加反向电压时 ,它的电阻很大 ,电路截止 (如图 2-8-5 乙所示 ).图2-8-5。

练习使用多用电表知识点正式版练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x. 3、刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． （二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．（四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处．(1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路.（五）欧姆表刻度盘特点及多用电表读数技巧1、欧姆表刻度盘不同于电压、电流刻度盘(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞” 处)．2、读数技巧(1)欧姆表的读数①为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近． ②除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用 估读．③电阻值等于指针示数与所选倍率的乘积．(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、 0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位．第四课生产与经济制度一、高考主要考点（知识点）：1、理解生产与消费的关系；2、理解大力发展生产力的意义；3、了解公有制经济的含义、公有制的实现形式；4、理解公有制经济的主体地位；5、理解国有经济在国民经济中的主导地位；6、了解个体经济、私营经济、外资经济的含义、地位和作用；7、理解我国社会主义初级阶段基本经济制度的内容，实行这一制度的原因和意义。
