消防火灾报警系统联动逻辑关系表[1]

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。

消防联动逻辑关系消防联动逻辑关系应按照国家有关消防规范要求进行编制，现将常用的联动关系原则提供如下：1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

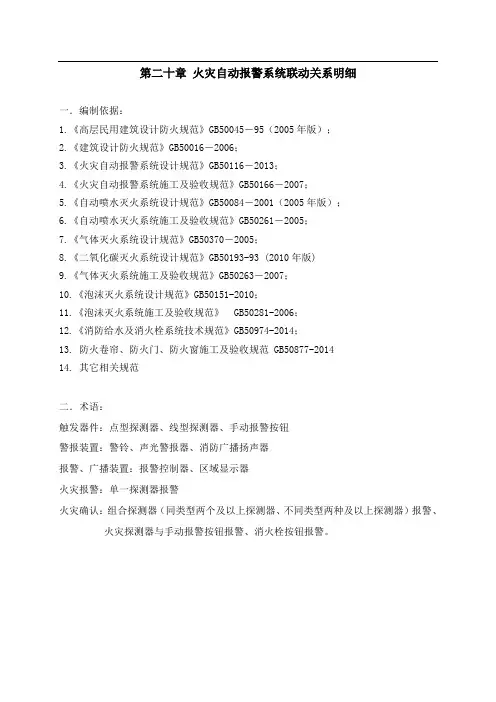

第二十章火灾自动报警系统联动关系明细一．编制依据：1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；2.《建筑设计防火规范》GB50016－2006；3.《火灾自动报警系统设计规范》GB50116－2013；4.《火灾自动报警系统施工及验收规范》GB50166－2007；5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；6.《自动喷水灭火系统施工及验收规范》GB50261－2005；7.《气体灭火系统设计规范》GB50370－2005；8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)9.《气体灭火系统施工及验收规范》GB50263－2007；10.《泡沫灭火系统设计规范》GB50151-2010；11.《泡沫灭火系统施工及验收规范》 GB50281-2006；12.《消防给水及消火栓系统技术规范》GB50974-2014；13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-201414. 其它相关规范二．术语：触发器件：点型探测器、线型探测器、手动报警按钮警报装置：警铃、声光警报器、消防广播扬声器报警、广播装置：报警控制器、区域显示器火灾报警：单一探测器报警火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：切非消防电源确认火灾：即同一报警区域内两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号非消防电源消防联动控制器应具有切断火灾区域及相关区域的非消防电源；当需要切断正常照明时，宜在自动喷淋系统、消火栓系统动作前切断。

安防系统确认火灾：即同一报警区域内两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号疏散的电动栅杆消防联动控制器应具有自动打开涉及疏散的电动栅杆等式的功能，宜开启相关区域安全技术防范系统性的摄像机监视火灾现场。
