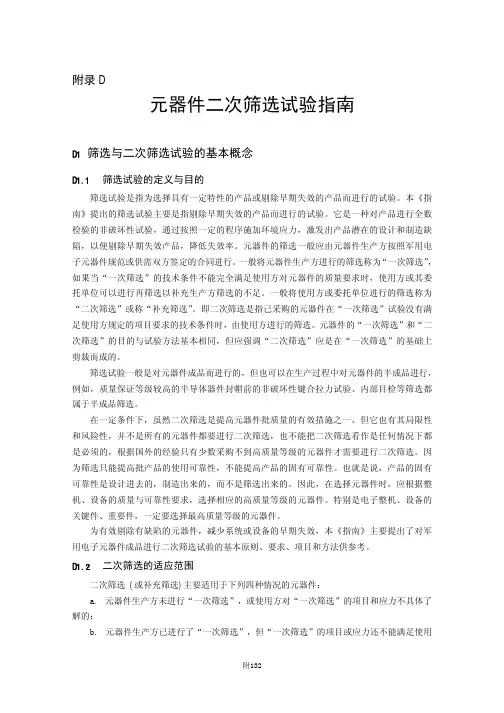

附录D元器件二次筛选试验指南D1 筛选与二次筛选试验的基本概念D1.1 筛选试验的定义与目的筛选试验是指为选择具有一定特性的产品或剔除早期失效的产品而进行的试验。
本《指南》提出的筛选试验主要是指剔除早期失效的产品而进行的试验。
它是一种对产品进行全数检验的非破坏性试验，通过按照一定的程序施加环境应力，激发出产品潜在的设计和制造缺陷，以便剔除早期失效产品，降低失效率。
元器件的筛选一般应由元器件生产方按照军用电子元器件规范或供需双方签定的合同进行。
一般将元器件生产方进行的筛选称为“一次筛选”，如果当“一次筛选”的技术条件不能完全满足使用方对元器件的质量要求时，使用方或其委托单位可以进行再筛选以补充生产方筛选的不足。
一般将使用方或委托单位进行的筛选称为“二次筛选”或称“补充筛选”。
即二次筛选是指已采购的元器件在“一次筛选”试验没有满足使用方规定的项目要求的技术条件时，由使用方进行的筛选。
元器件的“一次筛选”和“二次筛选”的目的与试验方法基本相同，但应强调“二次筛选”应是在“一次筛选”的基础上剪裁而成的。
筛选试验一般是对元器件成品而进行的，但也可以在生产过程中对元器件的半成品进行，例如，质量保证等级较高的半导体器件封帽前的非破坏性键合拉力试验、内部目检等筛选都属于半成品筛选。
在一定条件下，虽然二次筛选是提高元器件批质量的有效措施之一，但它也有其局限性和风险性，并不是所有的元器件都要进行二次筛选，也不能把二次筛选看作是任何情况下都是必须的，根据国外的经验只有少数采购不到高质量等级的元器件才需要进行二次筛选。
因为筛选只能提高批产品的使用可靠性，不能提高产品的固有可靠性。
也就是说，产品的固有可靠性是设计进去的，制造出来的，而不是筛选出来的。
因此，在选择元器件时，应根据整机、设备的质量与可靠性要求，选择相应的高质量等级的元器件。
特别是电子整机、设备的关键件、重要件，一定要选择最高质量等级的元器件。
为有效剔除有缺陷的元器件，减少系统或设备的早期失效，本《指南》主要提出了对军用电子元器件成品进行二次筛选试验的基本原则、要求、项目和方法供参考。
元器件二次筛选标准在电子元器件生产过程中，二次筛选是非常重要的环节。
通过二次筛选，可以有效地提高元器件的质量和可靠性，减少故障率，确保产品的稳定性和长期可靠性。
因此，制定合理的元器件二次筛选标准显得尤为重要。
首先，元器件二次筛选标准需要考虑的是元器件的外观质量。
外观质量是影响元器件可靠性的重要因素之一。
在二次筛选中，需要对元器件的外观进行严格检查，包括外观是否完整，是否有变形、裂纹、氧化等情况。
只有外观完好的元器件才能继续进行后续的测试和筛选工作。
其次，元器件的参数测试是二次筛选的重点内容之一。
在参数测试中，需要对元器件的关键参数进行测试，确保元器件的性能符合要求。
例如，对于电阻器来说，需要测试其阻值是否在允许范围内；对于电容器来说，需要测试其容值和损耗因子等参数。
只有在参数测试合格的情况下，元器件才能被认定为合格品。
此外，元器件的可靠性测试也是二次筛选的重要内容之一。
通过可靠性测试，可以评估元器件在长期使用过程中的稳定性和可靠性。
可靠性测试包括高温老化测试、低温测试、温度循环测试、湿热循环测试等。
只有通过可靠性测试的元器件才能确保在各种恶劣环境下都能正常工作，不会因环境变化而导致性能下降或损坏。
最后，元器件的包装和标识也是二次筛选的重要内容之一。
包装和标识的完整性和准确性直接影响着元器件的使用和管理。
在二次筛选中，需要对元器件的包装进行检查，确保包装完好无损；同时，还需要检查元器件的标识是否清晰、准确，以便于后续的使用和管理。
总的来说，元器件二次筛选标准涉及到外观质量、参数测试、可靠性测试、包装和标识等多个方面。
只有严格按照标准进行二次筛选，才能确保元器件的质量和可靠性，为产品的稳定性和长期可靠性提供保障。
因此，制定合理的元器件二次筛选标准对于提高产品质量、降低故障率具有重要意义。
二次接线iec标准
二次接线IEC标准主要是对电力系统中二次回路及其设备、元件的技术要求进行规范，确保系统的安全、稳定和可靠运行。
具体来说，二次接线IEC标准包括以下内容：
1.回路设计：IEC标准规定了二次回路的接线方式、回路编号、设备配置等，
确保回路设计的合理性和规范性。
2.设备选型：IEC标准对二次回路的设备选型提出了要求，包括断路器、隔离
开关、电流互感器、电压互感器等设备的选型原则和性能参数。
3.接线要求：IEC标准对二次回路的接线方式、接线端子、线缆颜色等提出了
明确要求，确保接线的规范性和准确性。
4.保护装置：IEC标准对保护装置的设置和整定值提出了要求，以确保在故障
情况下能够正确动作，保护设备和人身安全。
5.绝缘要求：IEC标准对二次回路的绝缘性能提出了要求，包括绝缘电阻、耐
压试验等，以确保系统的绝缘安全。
总之，二次接线IEC标准是电力系统二次回路设计、施工和运行的重要依据，对于确保电力系统的安全、稳定和可靠运行具有重要意义。
军用电子元器件二次筛选试验当前，世界正在进行着一场新的军事变革，信息化是这场新军事变革的本质和核心，实现军事装备信息化的必要条件是高水平、高可靠的军用电子元器件。
电子元器件尤其是微电子器件在军事装备上的应用越来越广泛，电子元器件的选型和应用就日益显得重要。
本文着重就军用电子元器件选型和使用过程中的采购、筛选、破坏性物理分析以及失效分析进行探讨，列出了元器件的选择和使用准则以及全过程流程图。
电子元器件是电子系统的基础部件，是能够完成预定功能且不能再分割的电路基本单元。
由于电子元器件的数量、品种众多，因此它们的性能、可靠性等参数对整个军用电子产品的系统性能、可靠性、寿命周期等技术指标的影响极大。
所以正确有效地选择和使用电子元器件是提高军用产品可靠性水平的一项重要工作。
电子元器件的可靠性分为固有可靠性和使用可靠性固有可靠性主要由设计和制造工作来保证，这是元器件生产厂的任务。
但是国内外失效分析资料表明，有近一半的元器件失效并非由于元器件的固有可靠性不高，而是由于使用者对元器件的选择不当或使用有误造成的。
因此为了保证军用电子产品的可靠性，就必须对电子元器件的选择和应用加以严格控制。
1、电子元器件的分类顾名思义，元器件可分为元件和器件2大类。
元件中有电阻、电容、电感、继电器和开关等；器件可分为半导体分立器件、集成电路以及电真空器件等。
表1为元器件分类表。
2、电子元器件的质量等级元器件的质量等级是指元器件装机使用之前，按产品执行标准或供需双方的技术协议，在制造、检验及筛选过程中对其质量的控制等级。
质量等级越高，其可靠性等级就越高。
为了保证军用元器件的质量，我国制订了一系列的元器件标准，在八十年代初期制订的“七专”8406 技术条件（以下统称“七专”条件），“七专”技术条件是建立我国军用元器件标准的基础，目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。
（注：“七专”指专人、专机、专料、专批、专检、专技、专卡）。
高低压一、二次回路元器件的选型、原理及作用一、高压回路电气设备1．负荷开关接通和断开导电回路，负荷开的容量较大。
有一定的灭弧装置，能切断较小的负荷电流，能形成一个明显的断开点。
2．隔离开关接通和断开导电回路，负荷开的容量较大。
但是没有灭弧装置，不能直接切断负荷电流，更不能切除故障电流，确能形成一个明显的断开点。
3．高压真空断路器接通和断开导电回路，负荷开的容量较大。
有很强的灭弧装置，能直接切断负荷电流和故障电流，起到了一定的保护功能。
4．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电流。
5．电压互感器（PT）利用电磁感应原理将大电压转换成小电压（100V），保证了人为直接测量电压的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电压。
二、低压回路电气设备1．刀闸（QS）接通和断开导电回路，作用是能形成一个明显的断开点。
2．空气开关（QF）接通和断开导电回路，作用是短路保护，能快速的切除故障电路。
3．接触器（KM）接通和断开导电回路，作用是实现远程控制电路，具有欠压和失压保护功能。
4．热继电器（FR）在低压电路中起过载保护功能5．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电流。
三、低压回路的元器件的选型1．刀闸（QS）：〉1.5Ie2．空气开关（QF）1.5Ie～2.5Ie3．接触器（KM）1.5Ie～2.5Ie4．热继电器（FR）0.9Ie～1.5Ie5．电流互感器（CT）1.2Ie～1.8Ie四、常见故障处理1．刀闸①．刀闸把手合不到。
原因分析：a.调整刀闸拉杆螺帽至合适的位置b.调整刀闸动触头连接转轴螺栓至合适的位置②．刀闸动静触头过热。
原因分析：a.清除动静触头的接触面氧化层，并涂一层导电膏b.调整刀闸动静触头压力至合适的位置2．空气开关①．空气开关不能合闸。

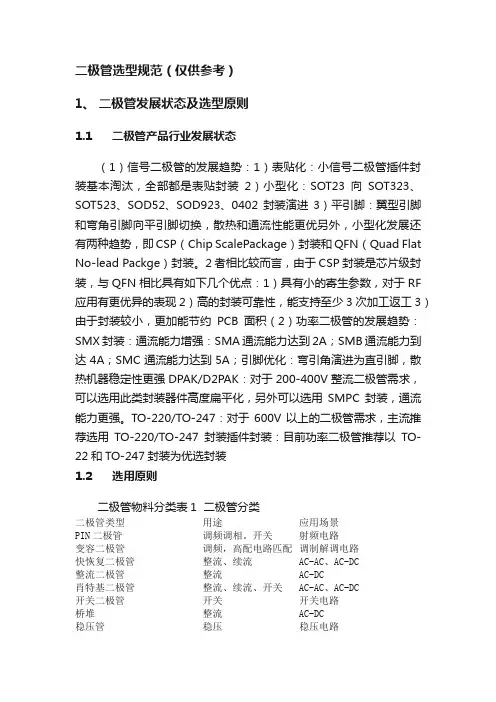

二极管选型规范（仅供参考）1、二极管发展状态及选型原则1.1 二极管产品行业发展状态（1）信号二极管的发展趋势：1）表贴化：小信号二极管插件封装基本淘汰，全部都是表贴封装2）小型化：SOT23向SOT323、SOT523、SOD52、SOD923、0402封装演进3）平引脚：翼型引脚和弯角引脚向平引脚切换，散热和通流性能更优另外，小型化发展还有两种趋势，即CSP（Chip ScalePackage）封装和QFN（Quad Flat No-lead Packge）封装。
2者相比较而言，由于CSP封装是芯片级封装，与QFN相比具有如下几个优点：1）具有小的寄生参数，对于RF 应用有更优异的表现2）高的封装可靠性，能支持至少3次加工返工3）由于封装较小，更加能节约PCB面积（2）功率二极管的发展趋势：SMX封装：通流能力增强：SMA通流能力达到2A；SMB通流能力到达4A；SMC通流能力达到5A；引脚优化：弯引角演进为直引脚，散热机器稳定性更强DPAK/D2PAK：对于200-400V整流二极管需求，可以选用此类封装器件高度扁平化，另外可以选用SMPC封装，通流能力更强。
TO-220/TO-247：对于600V以上的二极管需求，主流推荐选用TO-220/TO-247封装插件封装：目前功率二极管推荐以TO-22和TO-247封装为优选封装1.2 选用原则二极管物料分类表1 二极管分类二极管类型用途应用场景PIN二极管调频调相。
开关射频电路变容二极管调频，高配电路匹配调制解调电路快恢复二极管整流、续流AC-AC、AC-DC整流二极管整流AC-DC肖特基二极管整流、续流、开关AC-AC、AC-DC开关二极管开关开关电路桥堆整流AC-DC稳压管稳压稳压电路瞬态抑制二极管/晶闸管瞬态电压保护、ESD保保护电路护PIN二极管微波开关利用PIN管在直流正-反偏压下呈现近似导通或断开的阻抗特性,实现了控制微波信号通道转换作用. PIN 二极管的直流伏安特性和PN结二极管是一样的，但是在微波频段却有根本的差别。
二次元件选型规范
在设计中选择二次元件，若客户没有特定要求元件厂家、品牌的情况下，我们在
配电柜设计中引用规范中能满足电气要求的二次元件。
这有利于配电设备设计规范化，标准化。
一、按钮、指示灯
按钮以及指示灯，在配电柜中应用广泛，在此我们统一应用电压等级为交直流
220V两用型、安装孔径为Φ22的按钮及指示灯，故选择德力西、江阴、二工的按钮或者指示灯。
具体选型见选型附表1。
电气测量仪表用的转换按钮，选择LW5D-16型。
转换控制按钮，例如0.4KV投切电容器控制按钮，选择LW12-16型。
其它特殊按钮，根据实际情况，另外选择。
二、微型断路器
微型断路器，根据功能分为漏电流保护微型断路器以及不带漏电流保护的微型断
路器；根据电源分为交流微型断路器、直流微型断路器。
不带漏电的微型断路器，根据极数分为1P、2P、3P、4P等，带漏电保护的微型
断路器，根据极数分为1P、1P+N、2P、3P、3P+N、4P；
在直流系统中，采用德力西的DZ47-DC系列。
直流微型断路器有1P、2P两种，
根据实际需要，可加装辅助触头、报警触头等附件。
总之，我们在选择微型断路器时要考虑实际情况，选择经济实惠、又能满足负荷
要求的断路器，譬如，德力西的DZ47系列电流为1~63A，CDB2系列电流为60~125A,漏电流保护的DZ47LE、CDB2LE系列。
具体选型见选型附表1。
三、中间继电器
中间继电器有用较小的电流、较低的电压去控制较大电流或者较大电压，或增多触点，或实现电气隔离等作用，在电气控制中有很多应用。
我们在电力二次设计中，
统一选择电压等级为AC220V,结构轻巧，安全可靠地的中间继电器。
在选择小容量的触点转换或者小容量的负载时，可以选用小型中间继电器。
譬如，德力西JTX-22F4Z-L220，有4对转换触点，触头容量最大不超过6A
若用在容量较大的场合，选用小型大功率中间继电器JQX-13F2Z-220，有2对转
换触点。
根据实际需要，也可以选择接触式中间继电器JZC4-22。
有2对常开触点、2对常闭触点，这种中间继电器也可作为小功率设备启动用的交流接触器，同时这种继电器
的触点可以扩展，非常实用，且在规模化、标准化的生产中有利于降低库存。
具体选
型见选型附表1。
四、熔断器
低压配电系统中熔断器是起安全保护作用的一种电器。
当电流超过规定值一定时
间后，以他本身产生的热量使熔体熔化而分断电路。
选择熔断器的类型时，主要依据负载的保护特性和预期短路电流的大小。
当熔断
器主要用来作过电流保护时，希望熔体的熔化系数小，这是可以选用铅锡合金的熔体
的熔断器;当熔断器主要用来作短路保护时，选用有限流作用的，有上下级熔断器选择性配合要求时，应考虑过电流选择比。
我们在配电柜生产过程中应用最多的就是一次设备保护、以及二次回路测量及控
制中保护。
在低压无功补偿柜中，我们会用到带熔断器的负荷刀、以及保护电容的限流熔断器。
一次选用RT16-00型（德力西），或者用同类型的正泰品牌RT36-00，根据负荷
电流，选择熔断器的额定电流。
二次回路我们规定用RT18-32（德力西）型熔断器组，或者用同类型的正泰品牌RT28-32，熔断器规格为Φ10×38。
二次测量回路一般选用额定电流2A的熔断器组，
二次控制回路一般选用6A的熔断器组。
具体选型见选型附表1。
五、绝缘子
在选用0.4KV绝缘子时，我们根据实际情况，如果需要强度高的场合选用海滩电气的MNS系列绝缘子，根据实际需要，可选用不同尺寸规格的绝缘子，在强度要求不高的场合，选用海坦电气的SGR系列绝缘子。
10KV选用型号为ZJ-10Q的绝缘子，35KV选用型号为ZJ-35KV的绝缘子。
六、接线端子
一次接线中设备接线端子选用型号为TD的端子，其电流为15~100A,一次接零端子选用型号为HC-027的端子。
二次接线中电压、电流端子选用型号为AB1 VV235U，或者SAK-4的端子，挡板、隔板、堵头、数字条及连接条选用与接线端子匹配的型号。
二次回路其它接线端子，
选用型号为AB1 VV215，或者SAK-2.5的端子，挡板、隔板、堵头、数字条及连接条
选用与接线端子匹配的型号。
具体选型见选型附表1。
七、温湿度控制器
在北方冬天温度低（通常在零下５℃－３0℃甚至更低）各种电器直接投入使用，危害较大；高低压配电柜在南方，夏天温度高，湿度又大，加之柜体内部断路器等产
品运行产生热量，很容易造成事故，如果采用温湿度控制器可以使各种电器柜在特定
环境下工作。
1、启动加热器使柜体温度达到适合电器运行的温度从而减少故障，延长产品的寿命。
2、启动通风机排湿降温，达到适合产品运行的环境温度。
3、解决了凝
露问题。
温湿度控制器选择时考虑到配电柜适应环境的多样性，选用两种温度控制模式的WSK45B型，既可以控制加热器来实现升温，又可以控制降温设备来实现降温。
八、电量信号测量
电量信号测量仪表，分为指针式和数显式，根据电量特征又分为直流信号测量仪表和交流电量信号测量仪表。
我们在GGD柜设计过程中，根据实际空间大小，选择42L6型或者6L2型电量信号测量仪表，电流表根据实际互感器变比选择与之匹配的仪表。
MNS柜设计过程中，由于MNS柜的结构特点，我们选择数显式电压、电流表，
或者多功能仪表。
电能计量表，我们选择DT862型。
根据实际情况选择直接接入式，或者经互感
器接入式。
