顶管施工方案第一章工程概况1、工程名称:2、工程地点：3。
工程规模：4。
顶进管道均采用国标S640标准生产的专用钢筋砼平口顶管。
每节管长度2000mm ，混凝土強度C40以上。
第二章施工部署一、深井降水由于顶进管管底可能在地下水位以下，拟在顶管起点和止点设置三口15米深口径为φ300钢筋混凝土管降水井，并由7。
5KW潜水泵管径φ100钢管连接排入四斗渠将地下水位降至顶进管管底以下。
二、施工主要机具设备根据本工程技术要求、特点、工程进度计划，选择技术性能好，适应工程需要的技术装备参加本工程施工作业.机具设备由施工单位组织运往施工现场。
对投入本工程施工的装备,均要进行全面检查,维护保养，并配备专门的维修人员服务于施工现场.主要施工机具设备见下表：第三章施工方案及技术措施管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施；在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶管法；在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法；在粉砂土层中且需要控制地面隆陷时,宜采用加泥式土压平衡或泥水平衡顶管法;在粘性土或砂性土层，且无地下水影响时,宜采用手掘式或机械挖掘式顶管法；超挖示意a——最大超挖量;b——允许超挖范围工具管接触或切入土层后,应自上而下分层开挖;工具管迎面的超挖量应根据土质条件确定;在允许超挖的稳定土层中正常顶进时，管下部135º范围内不得超挖；管顶以上超挖量不得大于1.5cm；管前超挖应根据具体情况确定,并制定安全保护措施；顶管施工工艺流程：施工准备→测量放线→场地平整→设置施工标志和围栏→工作坑设置→设备进场安装→管道顶进→管道接口处理→管道注浆→场地清理→工程结束。
一、施工准备1、施工前，施工用的顶管及其它设备应经过试运转，保证设备在施工时正常运转，同时应配备足够的备品备件，保证对故障设备的及时维修和更换.2、施工前，制订好质量计划，具体的质量目标，关键工序。
钢筋混凝土管顶管施工方案一、工程概述本次钢筋混凝土管顶管施工项目位于_____，旨在解决_____的管道铺设需求。
施工区域的地形条件较为复杂，周边建筑物密集，地下管线众多。
顶管施工段长度为_____米，管径为_____，管道埋深约_____米。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解地下管线的分布情况。
进行施工测量，确定顶管的起止点、轴线和高程。
编制施工方案，并向施工人员进行技术交底。
2、材料准备采购符合设计要求的钢筋混凝土管，确保管材质量合格，具有相应的检验报告。
准备顶进所需的各种辅助材料，如触变泥浆、止水圈等。
3、设备准备配备顶管机、千斤顶、油泵、压浆泵等主要施工设备，并进行调试和维护。
准备好运输车辆、起重机等辅助设备。
4、现场准备清理施工区域内的障碍物，平整场地。
修建施工临时道路，保证运输畅通。
布置临时水电线路，满足施工需要。
三、施工工艺流程1、工作井和接收井施工根据设计要求，采用沉井法或逆作法施工工作井和接收井。
井壁和井底应进行加固处理，确保其稳定性。
施工完成后，进行井底封底和井内防水处理。
2、顶管设备安装将顶管机吊运至工作井内，进行安装和调试。
安装千斤顶、油泵等顶进设备，并进行连接和调试。
安装导轨，确保顶管机在顶进过程中的导向准确。
3、顶管出洞打开工作井预留洞口，安装止水装置。
顶管机慢慢推进，直至机头出洞。
出洞后，及时调整顶管机的姿态和顶进参数。
4、顶进施工启动千斤顶，推动顶管机向前顶进。
顶进过程中，应不断注入触变泥浆，减小顶进阻力。
控制顶进速度和顶力，及时测量和纠偏。
5、管节拼接当顶管机前进一节管长的距离后，停止顶进。
将新的管节吊运至工作井内，与已顶进的管节进行拼接。
拼接时，应保证管节接口的密封性。
6、顶管进洞当顶管机接近接收井时，应逐渐放慢顶进速度。
拆除接收井预留洞口的封堵，顶管机进入接收井。
对顶管机和管节进行检查和验收。
四、顶进过程中的控制措施1、方向控制通过激光经纬仪测量顶管机的偏差，并及时调整。
顶管施工专项方案一、顶管设计顶管采用d1650顶管专用钢筋混凝土管道，井室内及钢筋混凝土管道内输水管线采用∅820x14的给水涂塑钢管，防腐为：内环氧树脂、外PE层，具体要求详见设计说明。
阀门订货招标确定后，应核对阀门尺寸再进行安装，并对阀门及∅273x8排泥管道采用砖砌支墩现场进行支撑处理。
二、顶管施工工艺流程三、机械顶管后背工作坑验收合格后，安装顶管设备，首先浇注后背。
四、导轨安装枕铁的安装间距均匀，铺装纵坡与管道纵坡一致。
两根导轨直顺、平行、等高，导轨安装牢固，其纵坡与管道设计坡度一致。
导轨、高程及内距允许偏差为±2mm，中心线允许偏差为3mm，轨顶高程允许偏差为0～+3mm。
五、止水环安装进出洞口均安装止水圈：为阻止地下泥水及泥浆，从管外壁与土体形成的缝隙流入井内，洞口处需安装洞口止水圈。
采用10×30钢挡圈，50×300遇水膨胀橡胶圈，50×200聚硫密封膏，将止水圈装置初步就位，临时固定在进洞孔井壁上，然后推进掘进机至止水圈，根据掘进机外圆与止水圈内圆的周边等距离来固定止水圈，确保止水圈中心与管道轴线一致。
止水圈里平面与井壁要密实，以防漏浆，影响注浆效果。
六、掘进机就位使用50吨吊车吊装，将掘进进机放入顶进坑内的导轨上，前端距井壁约400毫米。
就位后先检查掘进机的轴线是否与顶进坑轴线、导轨轴线以及主顶油缸的轴线保持一致，发现偏差立即调整。
七、开洞门在顶管洞门上使用风镐将洞门处的桩凿除，人工向前挖土500mm，将杂物清除干净。
八、管材的选用本工程污水重力管顶管段采用Ⅲ级钢筋混凝土顶管专用管，F型接口。
九、管道顶进（一）机头入洞将机头徐徐推进洞口里，待刀盘全部进洞，调整止水圈位置，使其完全封闭地下水。
然后开动顶管机刀盘，待土仓压力升到0.1MPa时，这时螺旋输送机的土压也上升到0.07MPa左右。
掘进机开始入土时，机头外露，只存在轨道对机头的摩擦力，机头易发生旋转，故在入土前两米顶进时，顶进速度控制在5mm/min 以下，以防机头整体旋转，并观测机头倾角和旋转变化，及时修正和调整。
钢筋混凝土顶管施工方案一、引言随着城市化进程的加快，各种管道施工工程日益增多。
其中，钢筋混凝土顶管施工方案作为一种新型的施工方法，具有许多优点，如施工速度快、对周围环境影响小、节约成本等，因此被广泛应用于各类管道施工工程中。
本文将详细介绍钢筋混凝土顶管施工方案的工艺流程、施工准备、质量保证措施以及安全文明施工等内容。
二、工艺流程钢筋混凝土顶管施工方案的工艺流程主要包括以下几个步骤：1、测量放样：根据施工图纸进行测量放样，确定顶管的轴线和管底标高。
2、开挖工作坑：根据顶管的长度和直径，开挖适当的工作坑，以便于顶管的施工。
3、安装顶管设备：包括安装顶管机、起重设备、液压千斤顶等。
4、安装钢筋笼：根据设计要求，安装钢筋笼，确保其位置、间距和数量符合规范。
5、浇注混凝土：在钢筋笼周围浇注混凝土，形成钢筋混凝土管。
6、顶推管节：将已成型的钢筋混凝土管节逐节顶推至设计位置。
7、连接管节：将相邻的管节通过焊接或法兰连接牢固。
8、回填土方：将顶管周围的土方回填密实，确保管道的稳定性。
三、施工准备在施工前，需要进行以下准备工作：1、人员准备：组织专业的施工队伍，包括管理人员、技术人员和施工人员等。
2、材料准备：根据设计要求采购合格的钢筋、水泥、砂石等材料。
3、设备准备：检查和调试顶管设备、起重设备、液压千斤顶等设备。
4、安全准备：制定安全措施，进行安全培训，确保施工过程的安全。
四、质量保证措施为确保钢筋混凝土顶管施工方案的质量，需要采取以下措施：1、严格控制材料质量，确保使用的钢筋、水泥、砂石等材料符合设计要求。
2、严格按照施工图纸和规范进行施工，确保每个环节的质量符合要求。
3、加强施工过程中的质量监督和检查，及时发现和处理质量问题。
4、进行质量验收，对已完成的管道进行严格的检查和测试，确保其质量和性能符合设计要求。
五、安全文明施工在钢筋混凝土顶管施工过程中，需要注意安全文明施工，具体措施如下：1、制定安全文明施工方案，明确安全文明施工的具体要求和措施。
钢筋混凝土管顶管施工方案(完整版) [范本一]正文：一：项目概述1.1 工程背景：钢筋混凝土管顶管施工是一种常见的地下管道施工方法，适用于城市道路、铁路、河流等地下管网的铺设工作。
本施工方案旨在明确管顶管施工的工艺流程、安全措施和施工要求，保证工程顺利进行。
1.2 工程名称：XXX管顶管施工工程。
1.3 工程地点：工程位于XXX市。
1.4 工程性质：本工程为XXX管道的铺设工程。
二：施工方案2.1 设备准备：在施工前，需准备以下设备：- 主推进机：型号、数量- 断头机：型号、数量- 翻盘机：型号、数量- 出土机：型号、数量- 盾构机：型号、数量- 清洗车：型号、数量2.2 工艺流程：2.2.1 准备工作：(1) 组织施工人员到现场进行踏勘，确保施工地点的平整度和地质条件；(2) 确定主推进区和出土区；(3) 对施工现场进行必要的准备工作，包括清理、拓宽等。
2.2.2 施工准备：(1) 安装主推进机；(2) 进行主推进机与管片的调试和连接；(3) 安装翻盘机，进行调试。
2.3 安全措施：2.3.1 管道施工过程中，应设立相应的安全防护措施，包括：(1) 安全警示标志的设置；(2) 临时围挡的搭建；(3) 相关设备的防护措施。
2.3.2 施工人员应进行安全培训，并严格按照施工方案执行。
2.4 施工要求：2.4.1 施工过程中，应保证主推进机和相关设备的正常运行，及时进行维护和更换。
2.4.2 施工人员应熟悉操作规程，按照要求进行作业。
2.4.3 施工现场应保持清洁，及时清理垃圾和工地积水。
附件：1. XXX管顶管施工现场平面图2. 施工设备清单表3. 安全警示标志示意图法律名词及注释：1. 《建筑法》：建筑工程施工和维修工程的管理法规。
2. 《安全生产法》：我国生产经营单位在安全生产活动中应当遵守的法律法规。
3. 《建筑施工安全生产管理条例》：对建筑施工安全生产提出了详细的管理要求。
[范本二]正文：一：项目概述1.1 工程背景：钢筋混凝土管顶管施工是一种常见的地下管道施工方法，适用于城市道路、铁路、河流等地下管网的铺设工作。
钢筋砼管顶管施工方案一、施工前准备1.组织施工队伍，明确各人员职责和工作任务。
施工队伍应包括项目经理、工程师、技术人员、操作人员和安全人员等，确保施工过程安全可靠。
2.确定施工现场，清理施工区域，移除障碍物，确保施工区域平整，并设置相应的安全警示标志。
3.检查施工所需设备和材料是否齐全，包括起重机械、钢筋砼管、施工工艺图纸等。
二、管道布置和安装1.制定管道布置方案，根据设计要求确定管道的长度、直径和管道线路等。
根据现场地质情况和设计要求进行现场测量，并在施工图上进行记录。
2.根据测量数据确定管道沟槽的深度和宽度，并使用挖掘机进行开挖。
注意施工过程中严禁在管道布置区域内存放大型机械和设备。
3.在管道沟槽底部铺设一层混凝土基础，厚度应符合设计要求，确保管道的稳定性。
4.将钢筋砼管段逐段安装在沟槽中，确保管道的水平和垂直度。
每段管道的连接处应进行正确的浇筑，确保连接牢固和密封。
5.在管道安装完成后，对管道进行质量检查，检查管道的表面是否平整、无破损或渗漏等问题。
确保管道的质量符合设计要求。
三、顶管施工1.在管道安装完毕后，开始进行顶管施工。
顶管是指将管道从管道布置区域顶出地面，并将管道与地面连接起来。
2.在需要顶管的位置，先进行管道的加固处理，以确保管道能够承受起重机械的力量。
3.使用起重机械（如电动吊车）将管道逐段顶出地面，同时使用支撑材料支撑管道。
在管道顶出地面的过程中，需要与操作人员进行紧密配合，确保安全顶管。
并根据实际情况进行有效的安全措施。
4.在管道完全顶出地面后，进行地面和管道的连接处理。
根据设计要求进行地面的开挖和填充，确保地面修复工作符合设计要求。
5.在顶管施工完成后，进行管道的测试和试压工作。
确保管道的正常使用和安全运行。
四、施工后处理1.清理施工现场，将废弃材料和垃圾进行合理处理，保持施工现场整洁和安全。
2.归档施工资料，包括管道安装图纸和工程记录，以备日后维护和管理。
3.对施工过程中的不足和问题进行总结和分析，提出改进措施，以提高施工质量和安全性。

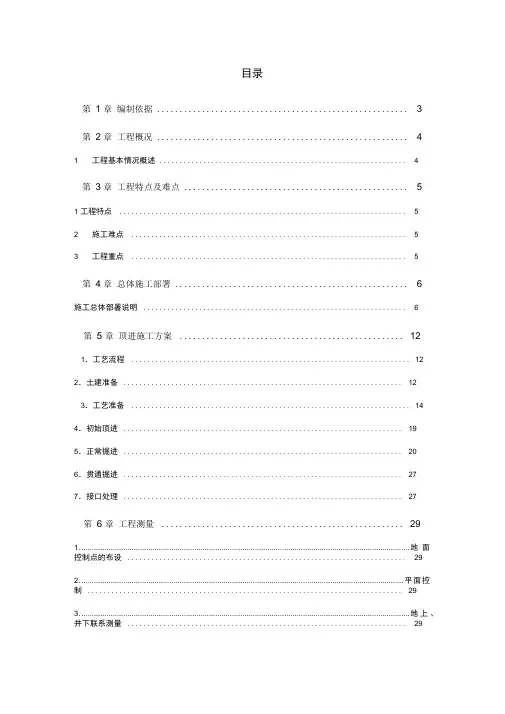

目录第1 章编制依据 (3)第2 章工程概况 (4)1 工程基本情况概述 (4)第3 章工程特点及难点 (5)1 工程特点 (5)2 施工难点 (5)3 工程重点 (5)第4 章总体施工部署 (6)施工总体部署说明 (6)第5 章顶进施工方案 (12)1．工艺流程 (12)2．土建准备 (12)3．工艺准备 (14)4．初始顶进 (19)5．正常掘进 (20)6．贯通掘进 (27)7．接口处理 (27)笫6 章工程测量 (29)1. ............................................................................................................................................................. 地面控制点的布设. (29)2. .......................................................................................................................................................... 平面控制. (29)3. ............................................................................................................................................................. 地上、井下联系测量. (29)4. ............................................................................................................................................................. 井下高程点的设置. (30)5. ........................................................................................................................................................... 顶管施工测量 (30)6. ........................................................................................................................................................... 施工监测. (30)笫7 章施工进度计划安排 (31)笫8 章季节性施工措施 (32)1. ........................................................................................................................................................... 冬期施工措施 (32)2. ........................................................................................................................................................... 其它保证措施 (34)3. ........................................................................................................................................................... 环保措施. (36)笫9 章工程质量保证措施 (37)1. ........................................................................................................................................................... 质量目标. (37)2. ........................................................................................................................................................... 质量保证体系 (37)3. ........................................................................................................................................................... 质量保证管理措施.. (38)笫10 章文明、安全、环保施工措施 (41)1. ................................................................................................... 安全文明施工 (41)2. ................................................................................................... 建立文明安全保证体系. (41)3. 安全、文明生产及环保具体措施42第 1 章编制依据本工程施工中应执行的规范、标准、法律法规如下：DBJ01-41-98工程建设监理规程DBJ01-47-2000北京市给水排水管道工程施工技术规范DBJ01-71-2003市政基础设施工程资料管理规程DBJ01-13-2004排水管（渠）工程施工质量检验标准DBJ01-56-2001北京市市政工程施工安全操作规程GB 50021-2001岩土工程勘察规范GB 50026-93工程测量规范GB 50054-95低压配电设计规范GB 50204-2002混凝土结构工程施工质量验收规范JGJ 46-2005施工现场临时用电安全技术规范JGJ 79-91建筑地基处理技术规范JGJ/T111-98建筑与市政降水工程技术规范GB50194-93建筑工程施工现场供电安全规范北京市建筑工程施工现场管理办法（北京市政府第84 号令）顶管施工技术岩土工程勘察报告- 京岩土工程有限公司施工设计图纸第 2 章工程概况1 工程基本情况概述铁路环线（五环路机场立交~坝河）污水管线属酒仙桥污水处理厂流域，该系统是北京市总体规划中拟建的15 个污水处理厂污水管道系统之一，酒仙桥污水处理厂一期工程已于2000年9 月完工并投入使用。
钢筋混凝土顶管施工方案顶管工艺流程：机械、人工挖坑→护壁、后背→浇筑顶管工作坑基础→安装导轨及千斤顶→安装首节管→顶进→土方外运→检查中心线并校正→继续顶进→全段顶进结束检查→内接口→注浆→检查井→顶坑回填。
1、顶管工作坑支护采用锚喷或钢板桩支护，随开挖随支护，直至达到设计高程。
基坑底面的浮泥清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除。
若水量较大，考虑采用井点降水降低水位。
沿工作坑四周设降水井点，使水位低于基坑底标高下50cm以上。
2、工作坑基础采用混凝土浇筑，浇筑时要确保表面平整。
3、导轨安设①两导轨平行，略高于该处管道的设计高程，其坡度与管道坡度一致。
②安装后的导轨要牢固，使用中不能产生位移，并应经常检查校核。
4、后背墙①后背土壁铲修平整，并使壁面与管道顶进方向垂直。
②在撑板的前横排15×15cm方木，与撑板贴紧，方木前设置立铁，立铁前在横向叠放15×40cm横铁。
③方木卧到工作坑底以下一定深度，使顶镐的着力中心高度不小于方木后背高度的1/3。
5、设备安装①电源:工作坑的总电源闸箱安装漏电保护装置，工作坑内一律使用36V以下的照明设备。
②油压控制箱与千斤顶安装要求事项：油压控制箱设置在千斤顶附近，与千斤顶配套，油管直顺，减少转角；千斤顶设置在支架上，并与管道中心的垂线对称；千斤顶安装的高程，使千斤顶的着力点位于端面垂直直径的1/4左右处。
③顶铁安装要求事项顶铁要求有足够的刚度，顶铁上宜有锁定装置，单块旋转时应能保持稳定。
安装无歪斜扭曲现象，必须直顺，顶铁与导轨和顶铁之间的接触面不得有泥土、油污。
加放顺铁时，优先使用长度大的顶铁尽量减少顺铁连接的数量。
顶进时，顶铁上方及侧面不得站人，并随时观察有无异常迹象，以防崩铁。
顶铁与管口之间应采用缓冲材料衬垫。
④起重设备安装注意事项安装前必须对卷场机、电动葫芦、手动葫芦等起重设备进行全面检查，设备完好，方可安装。
顶管施工方案及质量保证措施本工程共有顶管 2 处,所有顶管材质均为 d800 钢筋混凝土管。
具体为纬二路 W1~W4 ( 140m)和 W5~W26 ( 945m )，本工程采用人挖机顶顶管法 ,与顶管相配套的工作井和接收井均采用钢筋混凝土沉井。
工作井和接收井根据检查井位置间隔布置，即每只工作井向上、下游两头开顶 ,顶完后工作井、接收井作为管线的检查井，具体工作井、接收井的做法见后设计图。
1、沉井施工流程基坑测量放样→基坑开挖→刃脚垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→井点安装及降水→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填。
2、基坑测量放样根据沉井设计图纸，沉井基坑开挖深度取 1。
5 米，沉井刃脚外侧面至基坑边的工作距离取 2 米，基坑边坡采用 1:1。
整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线.施工放样结束后,须经监理工程师复核准确无误后方可开工。
3、基坑开挖经监理工程师认可的基坑开挖边线确定后 ,即可进行挖土工序的施工。
挖土采用 1 立方米的单斗挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥。
为防止流砂及管涌产生采用在基坑边设置一套轻型井点降水，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。
4、刃脚垫层施工刃脚垫层采用片石垫层、砂垫层和混凝土垫层共同受力。
( 1 )砂垫层厚度的确定砂垫层厚度H可采用如下计算公式计算：H＝N／B＋γ砂H≤[σ]根据计算结果，无论是工作井还是接收井，砂垫层厚度H均为30 (厘米) .砂垫层采用加水分层夯实的办法施工 ,夯实工具为平板式振捣器。
( 2 )混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：h＝(G0／R－b)／2根据计算结果，混凝土垫层厚度h为 20 厘米。
顶管一顶管穿越施工方案顶管施工工艺流程1. 测量放线依据设计施工图纸及控制桩点，用全站仪测量放出穿越管道的轴线、用地边界线及发送坑、接受坑的位置、尺寸线，撒白灰线进行标识。
2. 作业坑开挖、制做及沉井测量放线后，作业坑开挖作业坑深度根据穿越处管道设计管底标高确定。
人工配合单斗挖掘机进行发送坑开挖，每开挖1.0m深度后，采取混凝土支护，直至开挖到设计套管管底标高下0.1m─0.8m深处，底层浇筑顶管用混凝土靠背或放置钢靠背。
坑底先敷设200mm─500mm厚的碎石，再浇注200mm─300mm厚的C25钢筋混凝土，坑底浇筑500mm集水坑一个。
如通过勘探，发现开挖处有管道、电缆等隐蔽物，得到主管部门的认可并进行必要保护后，方能开挖。
工作井下沉时四周要平衡，发生倾斜时要及时纠正，抽木垫时间要一致，每挖500㎜下沉一次。
3. 顶管设备安装顶进设备主要包括钢后座、导轨、主顶液压油缸、泵站、顶铁、泥浆泵、四角支架等，用汽车吊将顶进设备吊入发送坑，并配合进行安装。
4. 管材顶进为使后靠背受力均匀，液压设备与后背接触面加=30mm的钢板和道木，在液压缸与被顶管间加承力盘。
液压系统包括高压油泵、动力传递机构等，液压缸按顶管中轴线对称布置，顶管中保持轴线重合。
做预顶试验：检验液压系统性能，液压缸行程，传力设备的中心线和垂直度等。
对顶入管节做最后检查，如端面平直度，椭圆度，管壳任一侧母线直线度等。
顶入管节采用Φ1000mm钢筋混凝土管。
第一根管子必须加特制工具头，确保管子的承重面积。
用起吊设备将管节轻放在导轨上，测量中线与前后两端高程，管节端面垂直顶管中轴线。
人工在管子前端掏土，清出的土方用小车配以小型卷扬机外运出作业坑。
待管子前端形成略大于管子外径的圆形空间后，启动主顶液压油缸，慢慢向前推动，首节管子顶入后，液压缸退回到起始位置，将第二管节与首节按照规范要求连接，合格后再依次顶进。
每一根管子顶进后，人工继续在管子前端掏土，如此循序渐进，在顶管过程中，辅以纠偏、纠扭措施，直至顶入满足设计要求，完成顶管作业。
顶管过程中，每顶进200cm左右就要对顶管中线、高程进行检测，施工中采用全站仪控向，以施工放线时布置的中心桩为准进行监测，发现位移，要采取纠偏措施调整过来。
每次纠偏角度不宜过大，可根据顶进长度和土质情况来确定，一般可在1cm—10cm之间选择。
另外要严格控制纠偏油泵的压力，不使油泵压力升得过快，纠偏结束后要锁紧螺旋定位器。
5. 纠偏、纠扭调整措施纠偏是指工具管偏离设计轴线后，利用纠偏油缸或套管前端加管锲，改变管端的方向，减少管线偏差的过程。
由于钢筋混凝土套管是分段进行的，段与段之间是柔性连接，不传递弯矩，因此纠偏必须遵循以下规律：纠偏在顶进过程中进行，静态的纠偏会对管线产生不利的影响；钢筋砼纠偏比较灵敏，纠偏角度不宜过大，避免造成较大的弯曲；第一段管节质量要好，因为第一段管节在纠偏过程中承受多次反复应力，容易损坏管节；纠偏过程中，要在网格底上绘制工具管的测点轨迹，推算出其行轨迹，根据行轨迹及时纠偏角度，避免纠偏过大产生过度的弯曲；及时了解穿越处的土层，特别是软土层，不均匀土层的土质情况。
顶进过程中常常出现管道扭转，须加强控制，避免扭转角过大，纠扭预防措施：纠偏时，注意纠偏油缸不要对管节形成扭矩；稳定主顶油缸后座，主顶油缸后座不稳容易使主顶油缸工作时方向变化，产生扭转角；纠扭管节扭转的有效方法为压重纠扭，即在管道单边压重，使管道在相反方向扭转。
顶管施工方案与措施应根据施工实际需要，可采用单顶进法，双面顶进法和对接顶进法施工，方案需争得监理认可方得施工。
6. 顶管完毕检查验收混凝土管顶管作业完成后，及时对管子凹部进行注浆，防止管子下沉和路面塌陷,向监理报验并现场测量验收。
验收合格后，填写施工资料，请旁站监理检查签证。
顶管二1顶管工作坑及附属设施1.1 顶管施工的工作坑是顶管施工时在现场设置的临时性设施。
工作坑是一个竖井，顶进过程中，顶管的管节不断被吊到工作坑内安装顶进，管内土方陆续从坑下提升到地面上运走。
竣工后在其地点修建检查井或阀门井。
1.2 工作坑附属设施包括接口操作井、集水井、工作棚、工作台、测量基准点、后背、导轨和基础等。
2 顶管施工工艺设计2.1 千斤机顶的顶力计算的理论公式为：Rf=K[f（2Pv+2PH+PB）+PA]式中 Rf----计算顶力（千牛）；Pv----管顶上的垂直土压力（千牛）；PH----管侧的土压力（千牛）；PB----全部欲顶进的管段重量（千牛）；PA----管端部的贯入阻力（千牛）；K----安全系数。
2.2 顶进钢筋混凝土管时，顶力计算的经验方式：Rf=n.G.L （千牛）式中 n----土质系数；G----管节单位长度重量（千牛/米）；L----顶进管段长度（米）。
2.3 后背的设计计算：Rc=Kr.B.H.(h+H/2)γ.Kp (千牛)式中 Rc----后背土的承载能力（千牛）；B----后背墙的宽度（米）；H----后背墙的高度（米）；h----后背墙顶至地面的高度（米）；γ----土的容量（千牛/米3）；Kp----被动土压力系数；Kr----后背的土抗力系数。
2.4 顶进设备顶管施工采用的液压千斤顶大多为手动泵驱动和电泵驱动。
顶铁一般由型钢焊成，强度和刚度应经过核算。
刃脚装于首节管端部，由外壳、内环和肋板组成。
外壳以内环为界分成两部分，前面为遮板，后面为尾板。
刃脚外壳套于顶进管外部，外伸长度取决于土质。
遮板端部呈20--30°角，尾板长度15--20cm。
用肋板增加其刚度，多数肋板按中心角10--15°位置作放射形设置。
3普通顶管法的实施（见图1）3.1 普通顶管法的适用范围和工艺流程普通顶管法一般用于顶入的管节内径不小于800mm的钢筋混凝土管和钢管。
顶进长度一般不超过60m。
施工的坐标误差一般可达到1cm以内。
但当管径大于1800mm时，工作面土壁可能会出现稳定性问题，尤其是土质松散或遇到地下水时。
普通顶管法的工艺流程：3.2 顶进前的准备工作3.2.1 安装管节管节安装下管前应先进行外观检查，包括管端面的平直度，管壁表面的光洁度，端面上有无纵向裂缝等。
对马蹄形端面、裂缝超长或管壁粗糙者不应使用。
检查合格的管子用卷扬机或龙门吊吊到顶管的工作坑的导轨上，准备连接顶进。
6.2.2 管道接口管节稳好后，在管内侧两管节对口的地方用钢涨将两节管子连接起来，使接口处于刚性连接，避免在顶进中受力产生错口，保证顶进过程中管节高程和方向的准确度。
钢浇圈固定管口的方式如图2。
钢涨圈是用6~8mm的钢板卷焊而成圆环，宽度300mm。
涨圈环外径小于管节内径30~40mm。
接口时将钢涨圈放在两个管节的中间，并打入木楔。
操作时，先用一组小方木插入钢涨圈放在两个管节的中间，并打入木楔。
操作时，先用一组小方木插入钢涨圈上部与管壁的空隙内，将钢涨圈固定。
然后两个木楔为一组，方向相反、交错地打入缝隙内，将钢涨圈牢固地固定在接口处。
对于钢筋混凝土管，为了接口填封，应在管节口间预先留出空隙，称预留空隙。
平口钢筋混凝土管使用直径30~35mm的麻辫，放在管缝的外缘周围，借以留出空隙，如图2所示。
顶管竣工后将钢圈拆除，再往管缝内填打石棉水泥。
麻辫除有隔缝的作用外，在顶管过程中，尚能发挥均布顶力和保护管节的作用。
3.2.3 挖土顶进管节的方向和高程的控制，主要取决于挖土操作。
工作面上挖土不但影响顶进效率，更重要的是影响质量控制。
对工作面挖土操作的主要要求是：3.3 必须在规定的范围内开挖，不得超挖；特别是管底土基弧度120°~135°范围内，一定要保持管壁与土基表面吻合；3.4 不得扰动管底下部的地基土；3.5 挖出的土要及时外运；3.6 开挖后要及时顶进，及时测量，可使顶力限制在较小的范围内。
3.6.1 运土从工作面挖下来的土，通过管内水平运输和工作坑的垂直提升运至地面。
运土量的计算：V=1/4.πD12.η（m3）式中 V----单位管节长出土量（m3）；D1----管节外径（m）；η----可松性系数。
管内水平运输：管径大于800mm可用如图3所示的四轮车运土；管径大于1500mm，可采用双轮手推车运土。
4顶管工程的测量监督及误差校正4.1 顶管施工时，为了使管道按照规定的方向前进，在顶进过程中必须不断观测管节前进的轨迹，当发现偏离设计位置时，就要及时地进行校正。
因此要求顶管自始至终都要在测量工作的严格控制之下。
测量工作大致分为四个方面：4.1.1 顶进前的准备阶段测量包括工作坑的方位、高程，标定管道中心线，设立临时水准点等。
开始顶进的第一节管测量工作非常重要，第一节管顶得好，位置正确，以后的管子才能顶好。
4.1.2 顶进过程中的测量主要是对工具管和首节管进行测量，此种测量观测频繁，正常顶进时每顶进30~40cm就应测量一次，顶进第一节管时，测量的顶进间隔距离更要小些。
除对工具管和首节管频繁测量外，每顶进40~60cm还需对整个顶进管进行复测，主要是检查中间管节有无下沉现象。
4.1.3 工程竣工测量一般是每节管都应测量，根据测量结果绘出竣工图。
4.1.4 地面观察测量观察地面有无沉陷和隆起。
开始顶进前，要选好基线（即管道设计的中心线）和基点（即临时水准点）。
基线和基点一定要设置牢靠，在整个施工过程中不能发生移动，特别是基线若方向稍有移动则可能形成很大的误差。
基线设置好后，就以此基线为准测量顶管的中心。
中线的测量方法可根顶距的长短、精度要求的高底而不同。
常用的方法有：三点移线法、经纬仪测量、连通管测量法、激光测量。
4.2 顶管工程产生误差的原因很多，主要有：4.2.1 质构造的变化，基础土层软硬悬殊；4.2.2 顶进千斤顶用力不均；4.2.3 导轨移位，工作坑基础沉陷；4.2.4 局部障碍物偏向施力；4.2.5 挖土操作时开挖的尺寸不合适；4.2.6 顶进管节的端面不平行。
4.3 顶管误差校正是逐步进行的过程，一旦形成误差不易立即将已顶好的管进行校正，而是逐步由误差调整到正确，常用的校正方法有：4.3.1 挖土校正法：采用在不同部位增减挖土量的办法，以达到校正的目的。
校正误差范围一般不大于10~20mm。
该法多用于粘土或地下水位以上的砂土中。
4.3.2 强制校正法：当偏差大于20mm时，用挖土法已不易校正，可用圆木或方木顶在管子偏离中心的一侧管壁上，另一端装在垫有钢板或木板的管前土壤上，支架稳固后，利用千斤顶给管子施力，使管子得到校正。
